本技術涉及羽絨加工，尤其涉及一種羽絨加工分毛裝置。

背景技術：

1、羽絨加工分毛裝置是用于羽絨加工過程中的一種設備，其主要功能是將原始的羽毛或羽絨進行清潔、分離、去除雜質和分級等處理。羽絨是從禽類的體羽中提取的細長軟毛，通常用于填充被褥、枕頭、服裝等制品，因其輕盈、保暖的特性而受到青睞。

2、經檢索：中國專利公開號：cn218507956u，涉及羽絨加工技術領域，公開了一種羽絨加工分毛裝置，包括分毛箱、設置在分毛箱底端的進風機構和揚起機構、以及設置在分毛箱頂端的分毛機構；分毛箱的左側壁的頂部嵌裝有進料斗，分毛箱的右側壁開設有人孔，分毛箱于人孔的表面設置有密封門，且分毛箱的側壁對應人孔設置有出料滑道；進風機構包括固設在分毛箱底端的進風環罩，分毛箱的底端與進風環罩之間設置有用于連通的通風網。該羽絨加工分毛裝置，在分毛的過程中，伺服電機帶動軸桿轉動，通過鏟板，利用軸桿轉動帶動鏟板運動，能夠將羽絨原料鏟起，使羽毛和絨朵呈飛舞的狀態，從而便于分毛操作的進行，利用清潔刷對濾塵網和濾絨網的表面進行清理，能夠維持濾絨網的貫通，確保分毛操作順利進行。

3、上述專利實施例中記載“將出絨管13與外部的收集箱進行安裝，并保持出絨管13閉合的狀態，啟動離子風機8，氣流經通風網7進入分毛箱1的內部并將部分羽絨原料吹起，離子風機8吹出的氣流，具有消除靜電的作用，避免羽毛和絨朵粘黏，羽絨表面的少量的灰塵穿過濾塵網14排放至外部，提升了羽絨的清潔度，再使出絨管13與外部的收集箱保持貫通的狀態，絨朵穿過濾絨網15排出分毛箱1，而羽毛遺留在分毛箱1的內部”，從而達到羽毛與絨朵分離的目的，但是在分離中無法有效清除物料上的灰塵和小顆粒，對后續加工容易造成負面效果，因此針對以上所提出的不足，現提出新型羽絨加工分毛裝置。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種羽絨加工分毛裝置，旨在改善了現有技術中部分裝置分毛過程中無法有效清除內部的雜質和顆粒的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種羽絨加工分毛裝置，包括底座，所述底座的頂部固定連接有驅動組件，帶動外部連接的主體軸進行旋轉，所述驅動組件的外部固定連接有從動齒輪，收到主動齒輪嚙合連接的旋轉力進行旋轉，所述底座的頂部固定連接有齒輪保護罩，所述齒輪保護罩的內部轉動連接有主體軸，所述主體軸的外部固定連接有主動齒輪，被驅動組件帶動進行旋轉，所述主體軸的外部固定連接有筒體，在啟動過程中進行旋轉，帶動內部物料進行轉動，所述筒體的內部固定連接有篩水筒，在旋轉過程中將內部的水流甩出并保留絨毛，所述篩水筒的內壁固定連接有多個掛毛鉤，所述底座的頂部一側設置有注水組件，所述筒體的外部可拆卸連接有出水管。

3、作為上述技術方案的進一步描述：所述驅動組件包括電機，帶動外部固定連接的輸出端進行旋轉，所述電機的底部固定連接在所述底座的頂部，所述電機的輸出端固定連接有旋轉軸，所述從動齒輪的內部固定連接在所述旋轉軸的外部。

4、作為上述技術方案的進一步描述：所述從動齒輪的外部與所述主動齒輪的外部互為嚙合連接，讓外部固定連接的筒體進行旋轉。

5、作為上述技術方案的進一步描述：所述注水組件包括對接管，所述對接管的外部固定連接在所述筒體的內部，所述對接管的內壁螺紋連接有進水管，使外部可拆卸連接的篩水筒內的污水排出，所述進水管的外部一側固定連接有水泵，所述水泵的底部固定連接在所述底座的頂部。

6、作為上述技術方案的進一步描述：所述底座的頂部固定連接有兩個底部固定腳，所述底部固定腳的內部轉動連接有兩個滑動軸，讓外部轉動連接的筒體進行旋轉，所述滑動軸的外部固定連接有圓輪滑，可以使外部轉動連接的滑動軸更加靈活地旋轉，所述筒體的外部固定連接有兩個滾動環。

7、作為上述技術方案的進一步描述：同一側所述滾動環的外部與兩個所述圓輪滑的外部相接觸。

8、作為上述技術方案的進一步描述：所述筒體的外部一側螺紋連接有多個固定螺釘，讓其外部螺紋連接的筒體更好地固定，多個所述固定螺釘的外部螺紋連接有出口蓋，所述出口蓋的外部固定連接有烘干機，所述出口蓋的內部設置有透明觀察窗，便于觀察筒體內部的加工情況。

9、作為上述技術方案的進一步描述：所述主體軸的外部螺紋連接有進料蓋，所述進料蓋的外部一側固定連接有把手，可以使前側固定連接的進料蓋打開。

10、本實用新型具有如下有益效果：

11、本實用新型中，通過驅動系統帶動筒體進行旋轉，在旋轉的過程中，細微絨毛能夠被篩水筒內壁固定的多個細微掛毛鉤將細小的絨毛掛住，之后打開出口蓋使得工作人員將內部較大的羽毛清理出來，再啟動沖洗機構對裝置內部進行清洗，并在清洗的過程中將絨毛從掛毛鉤上脫離出來，在篩水筒的作用下使得水分能夠被甩出，但是絨毛留在裝置內部，之后烘干即可得到干凈的絨毛。

技術特征：

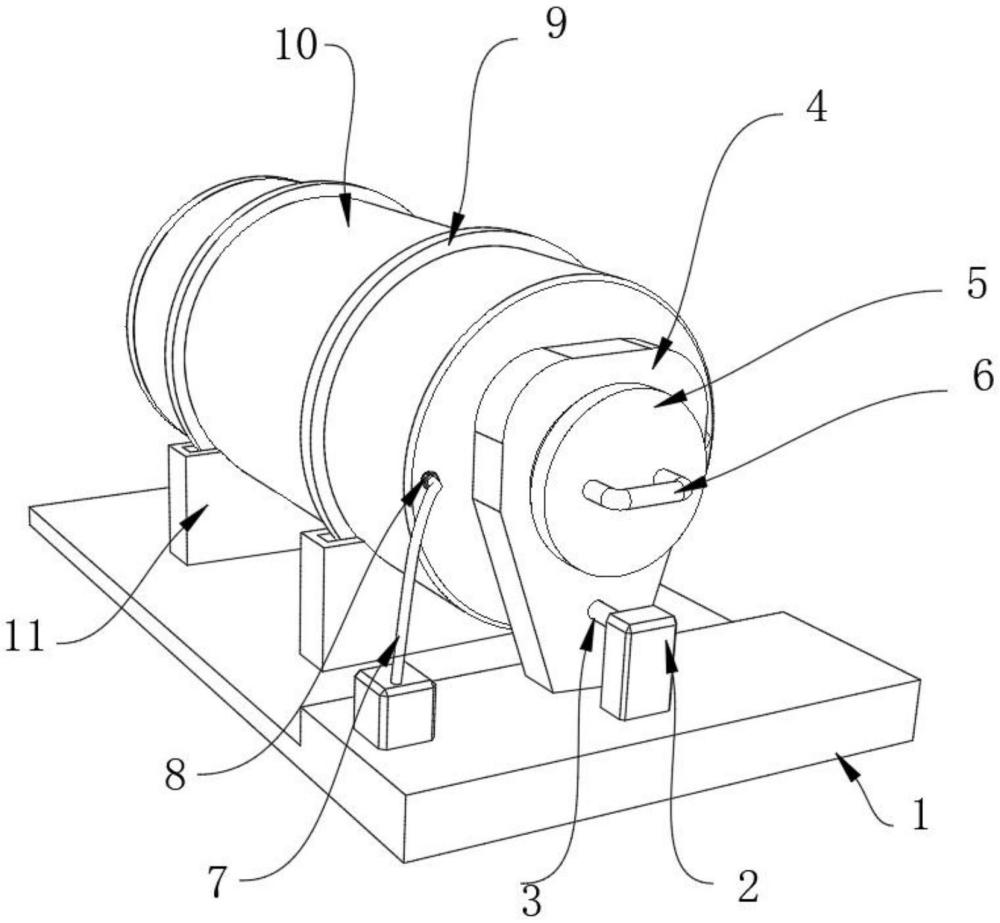

1.一種羽絨加工分毛裝置，包括底座(1)，其特征在于：所述底座(1)的頂部固定連接有驅動組件，所述驅動組件的外部固定連接有從動齒輪(23)，所述底座(1)的頂部固定連接有齒輪保護罩(4)，所述齒輪保護罩(4)的內部轉動連接有主體軸(24)，所述主體軸(24)的外部固定連接有主動齒輪(19)，所述主體軸(24)的外部固定連接有筒體(10)，所述筒體(10)的內部固定連接有篩水筒(18)，所述篩水筒(18)的內壁固定連接有多個掛毛鉤(20)，所述底座(1)的頂部一側設置有注水組件，所述筒體(10)的外部可拆卸連接有出水管(16)。

2.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述驅動組件包括電機(2)，所述電機(2)的底部固定連接在所述底座(1)的頂部，所述電機(2)的輸出端固定連接有旋轉軸(3)，所述從動齒輪(23)的內部固定連接在所述旋轉軸(3)的外部。

3.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述從動齒輪(23)的外部與所述主動齒輪(19)的外部互為嚙合連接。

4.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述注水組件包括對接管(7)，所述對接管(7)的外部固定連接在所述筒體(10)的內部，所述對接管(7)的內壁螺紋連接有進水管(8)，所述進水管(8)的外部一側固定連接有水泵(17)，所述水泵(17)的底部固定連接在所述底座(1)的頂部。

5.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述底座(1)的頂部固定連接有兩個底部固定腳(11)，所述底部固定腳(11)的內部轉動連接有兩個滑動軸(22)，所述滑動軸(22)的外部固定連接有圓輪滑(21)，所述筒體(10)的外部固定連接有兩個滾動環(9)。

6.根據權利要求5所述的一種羽絨加工分毛裝置，其特征在于：同一側所述滾動環(9)的外部與兩個所述圓輪滑(21)的外部相接觸。

7.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述筒體(10)的外部一側螺紋連接有多個固定螺釘(14)，多個所述固定螺釘(14)的外部螺紋連接有出口蓋(13)，所述出口蓋(13)的外部固定連接有烘干機(15)，所述出口蓋(13)的內部設置有透明觀察窗(12)。

8.根據權利要求1所述的一種羽絨加工分毛裝置，其特征在于：所述主體軸(24)的外部螺紋連接有進料蓋(5)，所述進料蓋(5)的外部一側固定連接有把手(6)。

技術總結
本技術涉及羽絨加工技術領域，公開了一種羽絨加工分毛裝置，包括底座，所述底座的頂部固定連接有驅動組件，帶動外部連接的主體軸進行旋轉，所述驅動組件的外部固定連接有從動齒輪，收到主動齒輪嚙合連接的旋轉力進行旋轉，所述底座的頂部固定連接有齒輪保護罩，所述齒輪保護罩的內部轉動連接有主體軸，所述主體軸的外部固定連接有主動齒輪，被驅動組件帶動進行旋轉，所述主體軸的外部固定連接有筒體。本技術中，通過驅動系統帶動筒體進行旋轉，在旋轉的過程中，細微絨毛能夠被篩水筒內壁固定的多個細微掛毛鉤將細小的絨毛掛住，之后打開出口蓋使得工作人員將內部較大的羽毛清理出來，再啟動沖洗機構對裝置內部進行清洗。

技術研發人員：尹紀峰,周順順,韋新華,劉海亮,王華雷
受保護的技術使用者：聊城新星商羽羽絨制品有限公司
技術研發日：20240717
技術公布日：2025/4/28
