本技術屬于一種生產紙箱用紙板粘合裝置，具體涉及一種生產紙箱用紙板粘合裝置。

背景技術：

1、紙箱是一種常見的包裝材料，通常由紙板制成，用于裝載、運輸和儲存各種物品，它們可以有不同的尺寸、形狀和強度，以適應不同的需求，紙箱在環保方面也相對較好，因為它們可以回收再利用。

2、目前，在紙板生產的過程中，通常會使用到紙板粘合裝置，而現有技術中的紙板粘合裝置在粘合時通常是將兩個涂有膠水的紙板對齊，使兩片紙板自行粘合，因此會出現粘合不牢固的現象，從而后續在對紙箱生產時可能會出現開膠的問題，因此會影響紙箱的質量。

3、因此，針對上述技術問題，有必要提供了一種生產紙箱用紙板粘合裝置。

4、公開于該背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、本實用新型的目的在于提供一種生產紙箱用紙板粘合裝置，其能夠解決現有技術中的紙板粘合裝置在粘合時通常是將兩個涂有膠水的紙板對齊，使兩片紙板自行粘合，因此會出現粘合不牢固的現象，從而后續在對紙箱生產時可能會出現開膠的問題，因此會影響紙箱的質量的問題。

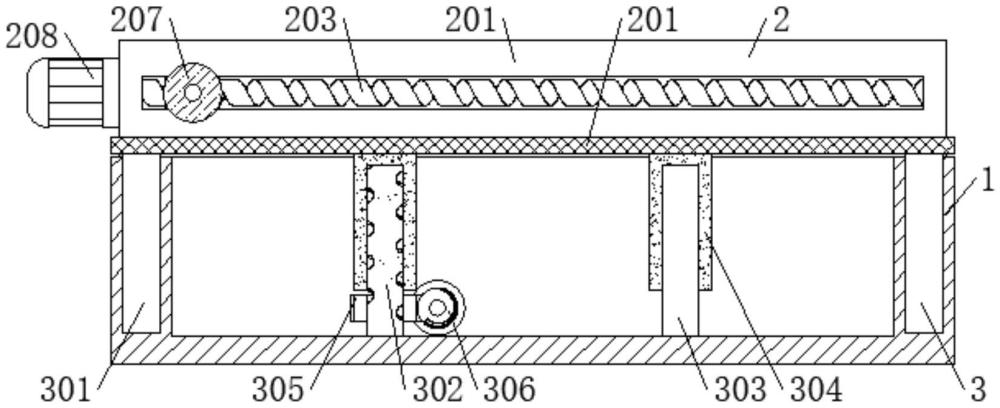

2、為了實現上述目的，本實用新型一具體實施例提供了一種生產紙箱用紙板粘合裝置，包括：粘合裝置本體、緊固機構、抬高機構；

3、所述粘合裝置本體上安裝有緊固機構，所述緊固機構包括支撐板，所述支撐板設于所述粘合裝置本體上，所述粘合裝置本體上固定安裝有一對限位倉，后方所述限位倉內安裝有第一螺紋桿，所述第一螺紋桿與支撐板之間安裝有第一軸承，前方所述限位倉內安裝有第一限位桿，所述第一螺紋桿和第一限位桿上均安裝有滑塊，所述滑塊與第一螺紋桿和第一限位桿相匹配，一對所述滑塊之間安裝有固定桿；

4、所述粘合裝置本體內安裝有抬高機構。

5、在本實用新型的一個或多個實施例中，所述支撐板上開鑿有與固定桿相匹配的第一滑槽，通過第一滑槽的安裝便可以使固定桿能夠進行順利的滑動作用，以此便于方便帶動滾筒的滾動作用；

6、所述固定桿上轉動安裝有滾筒，具有對支撐板上的紙板進行滾動的作用，以此便于兩片紙板粘合的更加牢固的作用。

7、在本實用新型的一個或多個實施例中，后方所述限位倉上安裝有第一電動機，所述第一電動機貫穿支撐板與第一螺紋桿相連接，此型號為y180m-2，其具有轉動的作用，便于將電能轉換為機械能，以此方便了帶動第一螺紋桿的轉動作用。

8、在本實用新型的一個或多個實施例中，所述抬高機構，包括多個支撐柱，所述支撐柱與支撐板相連接，起到了支撐的好處，有利于支撐板在上升時可以保證支撐板上升的穩定性的好處。

9、在本實用新型的一個或多個實施例中，所述粘合裝置本體內開鑿有與支撐柱相匹配的第二滑槽，方便了支撐柱進行貫穿的作用，使支撐柱在第二滑槽中滑動的較為穩定。

10、在本實用新型的一個或多個實施例中，所述粘合裝置本體內安裝有第二螺紋桿，所述第二螺紋桿與粘合裝置本體之間安裝有第二軸承，具有轉動的好處，通過第二螺紋桿的轉動便可以帶動套筒的上升的好處。

11、在本實用新型的一個或多個實施例中，所述粘合裝置本體內固定安裝有第二限位桿，起到了支撐的好處，通過第二限位桿的支撐可以使套筒在根據第二螺紋桿的轉動時，能夠轉換為直線運動的好處；

12、所述第二螺紋桿和第二限位桿上均安裝有套筒，具有與支撐板相連接的作用，以此套筒的上升便可以帶動支撐板的移動上升的好處。

13、在本實用新型的一個或多個實施例中，所述套筒與第二螺紋桿和第二限位桿相匹配，所述第二螺紋桿上安裝有渦輪，具有轉動的作用，通過渦輪的轉動便可以帶動第二螺紋桿的旋轉作用。

14、在本實用新型的一個或多個實施例中，所述粘合裝置本體內轉動安裝有渦桿，所述渦輪和渦桿相嚙合，起到了轉動的好處，通過渦桿的旋轉便可以帶動渦輪的旋轉，以此便于渦輪帶動其他的機構實現轉動的作用。

15、在本實用新型的一個或多個實施例中，所述粘合裝置本體內固定安裝有第二電動機，所述第二電動機與渦桿相連接，此型號為y180m-2，其具有轉動的作用，便于將電能轉換為機械能，以此方便了帶動渦桿的轉動作用。

16、與現有技術相比，本實用新型的一種生產紙箱用紙板粘合裝置通過相應機構的設置，使在對紙板生產粘合的過程中，便可以不利用兩片紙板自行粘合的作用進行粘合，從而在將紙板粘合的一起時便較為牢固，從而后續在對紙箱生產時可能不會出現開膠的問題，因此提高了紙箱的生產質量。

技術特征：

1.一種生產紙箱用紙板粘合裝置，其特征在于，包括：

2.根據權利要求1所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述支撐板上開鑿有與固定桿相匹配的第一滑槽，所述固定桿上轉動安裝有滾筒。

3.根據權利要求1所述的一種生產紙箱用紙板粘合裝置，其特征在于，后方所述限位倉上安裝有第一電動機，所述第一電動機貫穿支撐板與第一螺紋桿相連接。

4.根據權利要求1所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述抬高機構，包括多個支撐柱，所述支撐柱與支撐板相連接。

5.根據權利要求4所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述粘合裝置本體內開鑿有與支撐柱相匹配的第二滑槽。

6.根據權利要求1所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述粘合裝置本體內安裝有第二螺紋桿，所述第二螺紋桿與粘合裝置本體之間安裝有第二軸承。

7.根據權利要求6所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述粘合裝置本體內固定安裝有第二限位桿，所述第二螺紋桿和第二限位桿上均安裝有套筒。

8.根據權利要求7所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述套筒與第二螺紋桿和第二限位桿相匹配，所述第二螺紋桿上安裝有渦輪。

9.根據權利要求8所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述粘合裝置本體內轉動安裝有渦桿，所述渦輪和渦桿相嚙合。

10.根據權利要求9所述的一種生產紙箱用紙板粘合裝置，其特征在于，所述粘合裝置本體內固定安裝有第二電動機，所述第二電動機與渦桿相連接。

技術總結
本技術公開了一種生產紙箱用紙板粘合裝置，包括粘合裝置本體、緊固機構和抬高機構，緊固機構安裝于粘合裝置本體上，緊固機構包括支撐板，支撐板設于粘合裝置本體上，粘合裝置本體上固定安裝有一對限位倉，后方限位倉內安裝有第一螺紋桿，第一螺紋桿與支撐板之間安裝有第一軸承，前方限位倉內安裝有第一限位桿，第一螺紋桿和第一限位桿上均安裝有滑塊。本技術的一種生產紙箱用紙板粘合裝置通過相應機構的設置，使在對紙板生產粘合的過程中，便可以不利用兩片紙板自行粘合的作用進行粘合，從而在將紙板粘合的一起時便較為牢固，從而后續在對紙箱生產時可能不會出現開膠的問題，因此提高了紙箱的生產質量。

技術研發人員：丁煊聲,馬華蘭
受保護的技術使用者：東莞市新濠紙品有限公司
技術研發日：20240724
技術公布日：2025/4/28
