本技術涉及紙箱加工，尤其涉及一種包裝紙箱加工用開槽設備。

背景技術：

1、包裝紙箱開槽設備，也被稱為包裝紙箱開槽機或包裝紙箱壓線機，是包裝紙箱加工過程中不可或缺的一種機械設備。其主要功能是在包裝紙箱的特定位置進行開槽或壓線操作，以便于包裝紙箱的折疊、成型和封口等后續工藝。

2、現有的包裝紙箱開槽設備需要工作人員手持包裝紙箱，然后再將其放到開槽設備下方進行開槽工作，在工作過程中，人員需要靠近或接觸設備，增加了工作人員受傷的風險，不利于安全生產。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種包裝紙箱加工用開槽設備，具有無需人員手持包裝紙箱，保障了人員安全的優點。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種包裝紙箱加工用開槽設備，包括臺體，所述臺體頂面固定連接有頂板，所述頂板頂面設有開槽組件，所述頂板兩側開設有兩個滑槽二，兩個所述滑槽二內部滑動連接有兩個滑塊二，兩個所述滑塊二頂面固定連接有送料板；

3、所述頂板頂面設有壓料組件，所述壓料組件包括齒條板、固定板及阻尼彈簧，所述頂板頂面滑動連接有兩個齒條板，兩個所述齒條板側壁固定連接有兩個固定板，兩個所述固定板底面固定連接有多個阻尼彈簧，多個所述阻尼彈簧端部固定連接有兩個壓板；以及頂板內部設置的傳動組件。

4、作為上述技術方案的進一步描述：

5、所述傳動組件包括電機、蝸桿及蝸輪，所述臺體頂面固定連接有電機，所述電機的輸出端固定連接有蝸桿，所述蝸桿嚙合連接有蝸輪，所述蝸輪固定套接在轉動桿上，所述轉動桿兩端分別固定連接有錐齒輪一，兩個所述錐齒輪一分別嚙合連接有錐齒輪二，兩個所述錐齒輪二分別固定連接在兩個絲桿二上，所述絲桿二與滑塊二螺紋連接。

6、作為上述技術方案的進一步描述：

7、兩個所述絲桿二螺紋方向相反，兩個所述絲桿二轉動連接兩個滑槽二側壁，所述轉動桿周側固定套接有兩個齒輪，兩個所述齒輪嚙合連接兩個齒條板，所述蝸桿、蝸輪、轉動桿、錐齒輪一、錐齒輪二及絲桿二均位于頂板內部。

8、作為上述技術方案的進一步描述：

9、所述開槽組件包括門型架、滑槽一及滑塊一，所述頂板頂面固定連接有門型架，所述門型架側壁開設有滑槽一，所述滑槽一內部滑動連接有滑塊一，所述滑塊一頂面固定連接有液壓缸，所述液壓缸的活塞桿底端固定連接有開槽刀，所述滑塊一螺紋連接有絲桿一，所述絲桿一轉動連接滑槽一側壁。

10、作為上述技術方案的進一步描述：

11、所述送料板側壁固定連接有方形板，所述方形板頂面貫通開設有多個孔洞，所述送料板頂面固定連接有兩個限位板。

12、作為上述技術方案的進一步描述：

13、所述頂板頂面貫通開設有方形開孔，所述臺體頂面滑動連接有收料盒。

14、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

15、1、本實用新型中，工作人員無需手持包裝紙箱，只需將包裝紙箱放到送料板上，傳動組件、送料板與開槽組件的配合就可以將包裝紙箱進行開槽工作，無需工作人員靠近或接觸設備，減少了人員受傷的風險，保障了人員安全，有利于安全生產，且壓料組件可以將包裝紙箱壓持固定，增加了開槽的精準性。

技術特征：

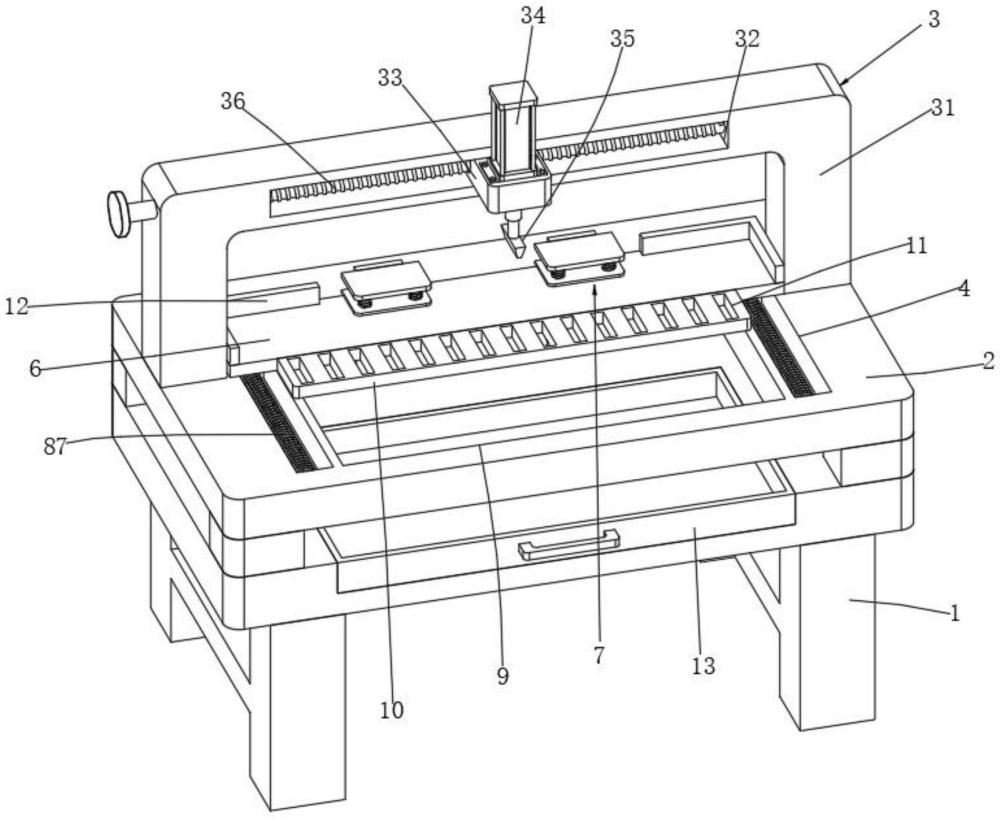

1.一種包裝紙箱加工用開槽設備，包括臺體(1)，其特征在于，所述臺體(1)頂面固定連接有頂板(2)，所述頂板(2)頂面設有開槽組件(3)，所述頂板(2)兩側開設有兩個滑槽二(4)，兩個所述滑槽二(4)內部滑動連接有兩個滑塊二(5)，兩個所述滑塊二(5)頂面固定連接有送料板(6)；

2.根據權利要求1所述的一種包裝紙箱加工用開槽設備，其特征在于，所述傳動組件(8)包括電機(81)、蝸桿(82)及蝸輪(83)，所述臺體(1)頂面固定連接有電機(81)，所述電機(81)的輸出端固定連接有蝸桿(82)，所述蝸桿(82)嚙合連接有蝸輪(83)，所述蝸輪(83)固定套接在轉動桿(84)上，所述轉動桿(84)兩端分別固定連接有錐齒輪一(85)，兩個所述錐齒輪一(85)分別嚙合連接有錐齒輪二(86)，兩個所述錐齒輪二(86)分別固定連接在兩個絲桿二(87)上，所述絲桿二(87)與滑塊二(5)螺紋連接。

3.根據權利要求2所述的一種包裝紙箱加工用開槽設備，其特征在于，兩個所述絲桿二(87)螺紋方向相反，兩個所述絲桿二(87)轉動連接兩個滑槽二(4)側壁，所述轉動桿(84)周側固定套接有兩個齒輪(75)，兩個所述齒輪(75)嚙合連接兩個齒條板(71)，所述蝸桿(82)、蝸輪(83)、轉動桿(84)、錐齒輪一(85)、錐齒輪二(86)及絲桿二(87)均位于頂板(2)內部。

4.根據權利要求1所述的一種包裝紙箱加工用開槽設備，其特征在于，所述開槽組件(3)包括門型架(31)、滑槽一(32)及滑塊一(33)，所述頂板(2)頂面固定連接有門型架(31)，所述門型架(31)側壁開設有滑槽一(32)，所述滑槽一(32)內部滑動連接有滑塊一(33)，所述滑塊一(33)頂面固定連接有液壓缸(34)，所述液壓缸(34)的活塞桿底端固定連接有開槽刀(35)，所述滑塊一(33)螺紋連接有絲桿一(36)，所述絲桿一(36)轉動連接滑槽一(32)側壁。

5.根據權利要求1所述的一種包裝紙箱加工用開槽設備，其特征在于，所述送料板(6)側壁固定連接有方形板(10)，所述方形板(10)頂面貫通開設有多個孔洞(11)，所述送料板(6)頂面固定連接有兩個限位板(12)。

6.根據權利要求1所述的一種包裝紙箱加工用開槽設備，其特征在于，所述頂板(2)頂面貫通開設有方形開孔(9)，所述臺體(1)頂面滑動連接有收料盒(13)。

技術總結
本技術公開了一種包裝紙箱加工用開槽設備，包括臺體，臺體頂面固定連接有頂板，頂板頂面設有開槽組件，頂板兩側開設有兩個滑槽二，兩個滑槽二內部滑動連接有兩個滑塊二，兩個滑塊二頂面固定連接有送料板；頂板頂面設有壓料組件，壓料組件包括齒條板、固定板及阻尼彈簧，頂板頂面滑動連接有兩個齒條板，兩個齒條板一側壁固定連接有兩個固定板。本技術中，工作人員無需手持包裝紙箱，只需將包裝紙箱放到送料板上，傳動組件、送料板與開槽組件的配合就可以將包裝紙箱進行開槽工作，無需工作人員靠近或接觸設備，減少了人員受傷的風險，保障了人員安全，有利于安全生產，且壓料組件可以將包裝紙箱壓緊固定，增加了開槽的精準性。
