本發明涉及紙杯生產領域，具體為一種咖啡紙杯用模切裝置，還具體涉及一種模切裝置的使用方法。

背景技術：

1、咖啡紙杯的生產過程中，模切裝置扮演著至關重要的角色。這一裝置通過精確的模具設計和高效的切割技術，將大片的紙板快速、準確地切割成咖啡紙杯的雛形。模切裝置不僅確保了紙杯的形狀、尺寸和邊緣的平整度，還大大提高了生產效率。

2、在咖啡紙杯的生產線上，模切裝置通常與送料、印刷、成型等工序緊密相連，形成一個完整的生產流程。當紙板被送入模切裝置時，模具會按照預設的圖案和尺寸進行切割，同時，切割后的廢料也會被自動收集和處理。

3、現有的咖啡紙杯用模切裝置，在紙張模切前不能對模切用紙張頂部進行有效的清理，易造成部分灰塵雜質等粘貼吸附在紙張頂部處，在模切后貼合在紙杯內壁上造成后續紙杯質量出現問題等問題，不利于后續紙杯的整體生產，因此需要一種咖啡紙杯用模切裝置及使用方法來輔助解決這一問題。

技術實現思路

1、基于此，本發明的目的是提供一種咖啡紙杯用模切裝置及使用方法，以解決現有的咖啡紙杯用模切裝置，在紙張模切前不能對模切用紙張頂部進行有效的清理，易造成部分灰塵雜質等粘貼吸附在紙張頂部處，在模切后貼合在紙杯內壁上造成后續紙杯質量出現問題等問題，不利于后續紙杯的整體生產的技術問題。

2、為實現上述目的，本發明提供如下技術方案：一種咖啡紙杯用模切裝置包括基座，所述基座頂部處安裝有頂座，所述基座和所述頂座之間四角均垂直固定有支撐桿，所述基座頂部處安裝有下模座，所述下模座上交錯開設有扇形的模切口，所述頂座的下方安裝有上模座，所述頂座頂部處中心處安裝有帶動上模座上下伸縮的液壓桿，所述上模座底部處突出設置有與模切口配合模切的模切刀；

3、所述基座內部開設有空腔，所述空腔與所述模切口連通，所述空腔處傾斜安裝有導流板，所述上模座的側邊上安裝有輔助紙材清理以及壓緊的清理組件。

4、本發明進一步設置為，所述清理組件包括對稱垂直固定在所述上模座頂部中段處的突出塊，所述突出塊上開設有滑腔，所述滑腔內垂直固定有滑桿，所述滑桿上滑動設置有滑塊，所述滑塊的外側邊上固定有鉸接座，所述鉸接座上對稱鉸接安裝有鉸接板，兩個所述鉸接板之間轉動設置有轉動輥，所述轉動輥的外緣處突出設置有清理刷，所述轉動輥內部開設有導氣腔，所述轉動輥的外緣處開設有吸氣孔，一個所述轉動輥的一端轉動嵌設安裝有導管，所述導氣腔與所述導管連通，所述導管與導氣管連通。

5、本發明進一步設置為，所述清理刷為兩組螺旋方向相反的螺紋，所述清理刷突出設置在所述轉動輥的外緣處。

6、本發明進一步設置為，所述吸氣孔在所述轉動輥上設置有若干個，若干個所述吸氣孔在所述轉動輥上等距設置，所述轉動輥與導氣腔內部連通。

7、本發明進一步設置為，所述轉動輥的兩端均固定有嚙合齒輪，所述下模座的兩側邊上突出設置有嚙合齒板，所述嚙合齒板與所述嚙合齒輪之間嚙合傳動。

8、本發明進一步設置為，所述鉸接板上突出設置有固定桿，同一側的兩個所述固定桿之間套設安裝有拉緊彈簧，所述滑桿上套設安裝有壓緊彈簧，所述壓緊彈簧底部壓緊在所述滑塊頂部處。

9、本發明進一步設置為，所述上模座的側邊上對應兩個所述鉸接板之間突出固定有阻擋塊，所述阻擋塊對鉸接板進行輔助阻擋。

10、本發明進一步設置為，所述下模座頂部對稱開設有壓緊槽，在上模座完全下壓狀態時，轉動輥壓緊承接在所述壓緊槽中并對紙張進行輔助壓緊。

11、本發明進一步設置為，所述上模座的四角均垂直固定有導向桿，所述導向桿穿設安裝在所述頂座上。

12、一種模切裝置的使用方法，包括以下步驟：

13、s1：對模切紙張進行準備，將需要模切的紙張橫向放置在下模座頂部處；

14、s2：在初步模切工作時，使液壓桿帶動上模座整體下移，在上模座向下移動的過程中帶動轉動輥整體下移，在轉動輥下移后使嚙合齒輪的外緣貼合在嚙合齒板的頂部處；

15、s3：在繼續工作時，上模座繼續下移，在上模座下移的過程中帶動鉸接板被撐開并帶動拉緊彈簧被拉開，同時滑塊沿滑桿上升并帶動壓緊彈簧被整體壓縮，同時嚙合齒板與嚙合齒輪之間嚙合傳動，從而使嚙合齒輪轉動，在嚙合齒輪轉動的過程中帶動轉動輥整體轉動，并使清理刷整體轉動，在清理刷轉動的過程中帶動紙張頂部的雜質進行輔助轉動清理；

16、s4：吸塵工作，在清理刷轉動清理的過程中導管處連通吸塵器，進而使吸氣孔處整體吸風，在吸氣孔吸風的過程中帶動紙張上轉動清理的雜質能得到穩定的吸入過濾；

17、s5：壓緊處理：在鉸接板繼續展開的過程中帶動轉動輥展開，當轉動輥到達壓緊槽處時轉動輥壓緊在壓緊槽上，由于壓緊槽處凹陷部分的阻擋，使轉動輥無法向兩側繼續推動，此時滑塊沿滑桿上升并帶動壓緊彈簧被繼續壓縮，從而對紙張的兩端進行輔助壓緊，同時上模座繼續下壓，使上模座上的模切刀對下模座頂部模切口處的紙張進行輔助模切處理，進而模切出紙杯；

18、s6、在模切工作時，液壓桿上升并在拉長的拉緊彈簧以及壓縮的壓緊彈簧的作用下使裝置恢復原有狀態。

19、綜上所述，本發明主要具有以下有益效果：本發明通過設置在上模座兩側邊上的清理組件，在上模座下移的過程中帶動鉸接板被撐開并帶動拉緊彈簧被拉開，同時滑塊沿滑桿上升并帶動壓緊彈簧被整體壓縮，同時嚙合齒板與嚙合齒輪之間嚙合傳動，從而使嚙合齒輪轉動，在嚙合齒輪轉動的過程中帶動轉動輥整體轉動，并使清理刷整體轉動，在清理刷轉動的過程中帶動紙張頂部的雜質進行輔助轉動清理，同時在上模座下移的過程中帶動鉸接板被撐開并帶動拉緊彈簧被拉開，同時滑塊沿滑桿上升并帶動壓緊彈簧被整體壓縮，同時嚙合齒板與嚙合齒輪之間嚙合傳動，從而使嚙合齒輪轉動，在嚙合齒輪轉動的過程中帶動轉動輥整體轉動，并使清理刷整體轉動，在清理刷轉動的過程中帶動紙張頂部的雜質進行輔助轉動清理，從而能在上模座模切前，通過上模座的整體下壓力實現轉動輥對紙張頂部的穩定轉動以及后續的吸塵清理，盡量避免雜質殘留吸附在紙張后裁切后造成紙杯內壁吸附有雜質等情況，不需要通過多余的電機等動力源實現轉動輥的整體轉動，降低了能效同時實現了相應的清理功能；

20、在轉動輥展開到達壓緊槽處時，在鉸接板繼續展開的過程中帶動轉動輥展開，當轉動輥到達壓緊槽處時轉動輥壓緊在壓緊槽上，由于壓緊槽處凹陷部分的阻擋，使轉動輥無法向兩側繼續推動，此時滑塊沿滑桿上升并帶動壓緊彈簧被繼續壓縮，從而對紙張的兩端進行輔助壓緊，從而在模切的過程中盡量避免紙張出現松動等情況。

技術特征：

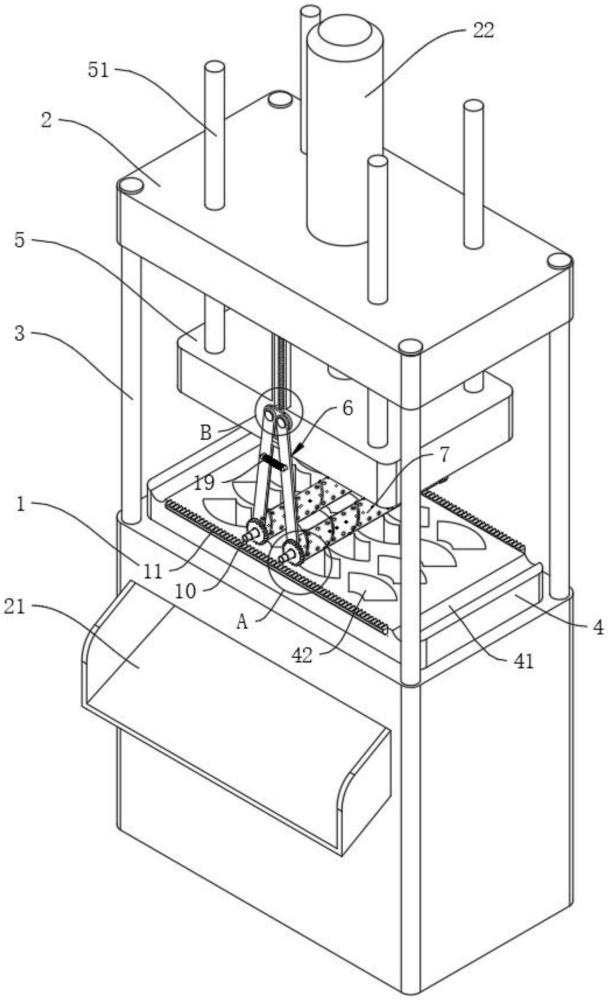

1.一種咖啡紙杯用模切裝置，包括基座(1)，其特征在于：所述基座(1)頂部處安裝有頂座(2)，所述基座(1)和所述頂座(2)之間四角均垂直固定有支撐桿(3)，所述基座(1)頂部處安裝有下模座(4)，所述下模座(4)上交錯開設有扇形的模切口(42)，所述頂座(2)的下方安裝有上模座(5)，所述頂座(2)頂部處中心處安裝有帶動上模座(5)上下伸縮的液壓桿(22)，所述上模座(5)底部處突出設置有與模切口(42)配合模切的模切刀；

2.根據權利要求1所述的一種咖啡紙杯用模切裝置，其特征在于：所述清理組件(6)包括對稱垂直固定在所述上模座(5)頂部中段處的突出塊(13)，所述突出塊(13)上開設有滑腔，所述滑腔內垂直固定有滑桿(14)，所述滑桿(14)上滑動設置有滑塊(16)，所述滑塊(16)的外側邊上固定有鉸接座(17)，所述鉸接座(17)上對稱鉸接安裝有鉸接板(18)，兩個所述鉸接板(18)之間轉動設置有轉動輥(7)，所述轉動輥(7)的外緣處突出設置有清理刷(8)，所述轉動輥(7)內部開設有導氣腔，所述轉動輥(7)的外緣處上開設有吸氣孔(9)，一個所述轉動輥(7)的一端轉動嵌設安裝有導管(10)，所述導氣腔與所述導管(10)連通，所述導管(10)與導氣管連通。

3.根據權利要求2所述的一種咖啡紙杯用模切裝置，其特征在于：所述清理刷(8)為兩組螺旋方向相反的螺紋，所述清理刷(8)突出設置在所述轉動輥(7)的外緣處。

4.根據權利要求2所述的一種咖啡紙杯用模切裝置，其特征在于：所述吸氣孔(9)在所述轉動輥(7)上設置有若干個，若干個所述吸氣孔(9)在所述轉動輥(7)上等距設置，所述轉動輥(7)與導氣腔內部連通。

5.根據權利要求2所述的一種咖啡紙杯用模切裝置，其特征在于：所述轉動輥(7)的兩端均固定有嚙合齒輪(12)，所述下模座(4)的兩側邊上突出設置有嚙合齒板(11)，所述嚙合齒板(11)與所述嚙合齒輪(12)之間嚙合傳動。

6.根據權利要求2所述的一種咖啡紙杯用模切裝置，其特征在于：所述鉸接板(18)上突出設置有固定桿(191)，同一側的兩個所述固定桿(191)之間套設安裝有拉緊彈簧(19)，所述滑桿(14)上套設安裝有壓緊彈簧(15)，所述壓緊彈簧(15)底部壓緊在所述滑塊(16)頂部處。

7.根據權利要求6所述的一種咖啡紙杯用模切裝置，其特征在于：所述上模座(5)的側邊上對應兩個所述鉸接板(18)之間突出固定有阻擋塊(20)，所述阻擋塊(20)對鉸接板(18)進行輔助阻擋。

8.根據權利要求2所述的一種咖啡紙杯用模切裝置，其特征在于：所述下模座(4)頂部對稱開設有壓緊槽(41)，在上模座(5)完全下壓狀態時，轉動輥(7)壓緊承接在所述壓緊槽(41)中并對紙張進行輔助壓緊。

9.根據權利要求1所述的一種咖啡紙杯用模切裝置，其特征在于：所述上模座(5)的四角均垂直固定有導向桿(51)，所述導向桿(51)穿設安裝在所述頂座(2)上。

10.一種模切裝置的使用方法，其用于權利要求1-9任一項所述的一種咖啡紙杯用模切裝置，其特征在于：包括以下步驟：

技術總結
本發明公開了一種咖啡紙杯用模切裝置及使用方法，涉及紙杯生產領域，包括基座，基座頂部處安裝有頂座，基座和頂座之間四角均垂直固定有支撐桿，基座頂部處安裝有下模座，下模座上交錯開設有扇形的模切口，頂座的下方安裝有上模座，頂座頂部處中心處安裝有帶動上模座上下伸縮的液壓桿，上模座底部處突出設置有與模切口配合模切的模切刀；基座內部開設有空腔，空腔與模切口連通，空腔處傾斜安裝有導流板，上模座的側邊上安裝有輔助紙材清理以及壓緊的清理組件。本發明通過上模座的整體下壓力實現轉動輥對紙張頂部的穩定轉動以及后續的吸塵清理，同時能在模切前對紙張的兩端進行輔助壓緊，從而在模切的過程中盡量避免紙張出現松動等情況。

技術研發人員：黃勇,黃健,萬鵬,許長銀
受保護的技術使用者：浙江萬怡智能包裝科技有限公司
技術研發日：
技術公布日：2025/4/24
