本發明涉及消防設備安裝，具體為一種可調式消防設備機電安裝的輔助裝置。

背景技術：

1、消防設備是指建筑物內的火災自動報警設備、室內消火栓、室外消火栓以及消防管道等固定設備，它是保證建筑物消防安全和人員疏散安全的重要設備，是現代建筑的重要組成部分。在消防設備的機電安裝過程中，輔助裝置的使用至關重要，它們能夠簡化安裝流程，提高工作效率，并保障安裝人員的安全。

2、傳統的安裝方式往往需要安裝人員在高處進行打孔和安裝作業，不僅效率低下，還存在較大的安全隱患，當安裝在縫隙處時，現有安裝手段需要將消防設備吊起，推動到縫隙中，然后由人工進行安裝，消耗人力且吊起時不穩定容易對消防設備造成損傷，造成經濟損失。

技術實現思路

1、本發明的目的在于提供一種可調式消防設備機電安裝的輔助裝置，第一推桿向上移動，第一推桿移動的同時帶動螺紋桿移動，螺紋桿移動帶動與螺紋桿嚙合的螺紋套轉動，螺紋套轉動帶動第一齒輪旋轉，第一齒輪旋轉帶動第二齒條移動，同時螺紋套旋轉帶動第一齒條移動，第一齒條及第二齒條同步移動帶動第二推動板移動，第二推板移動對置物盤上的消防設備向預定位置進行推送，便于施工人員安裝。

2、為實現上述目的，本發明提供如下技術方案：一種可調式消防設備機電安裝的輔助裝置，包括底座，所述底座上設置有防護機構，所述底座上設置有推送機構，所述底座上還設置有兩組第二固定桿，所述底座上還設置有伸縮板；

3、所述防護機構包括第一推桿，所述第一推桿的輸出端設置有氣缸，所述第一推桿上設置有第二推桿，所述第二推桿上設置有第一推動板，所述第一推動板上設置有多組萬向輪，所述第一推動板上貫穿設置有兩組第一固定桿，所述第一固定桿上設置有限制盤，所述限制盤上貫穿設置有兩組擠壓桿，兩組所述擠壓桿一端設置有防護板；

4、所述推送機構包括螺紋桿，所述螺紋桿上設置有螺紋套，所述螺紋套上設置有支撐板，所述支撐板上設置有防護欄，所述支撐板上還設置有第二推動板，所述第二推動板兩端分別設置有第一齒條及第二齒條，所述支撐板上還設置有連接臺，所述連接臺上設置有固定座，所述固定座上設置有置物盤，所述支撐板上還設置有第一齒輪，所述支撐板上還設置有輔助臺。

5、優選的，所述底座上萬向輪的下部設置有多個第一孔洞，多個所述孔洞尺寸與萬向輪適配。

6、優選的，所述第一推動板上第一固定桿的下端設置有第二孔洞，且尺寸與第一固定桿適配，所述第一固定桿一端固定連接在底座上。

7、優選的，所述底座與限制盤上均設置有第三孔洞，且尺寸均與擠壓桿適配，所述擠壓桿上靠近第一推桿的一端設置有防撞墊片，所述防撞墊片彈性材料。

8、優選的，所述螺紋套上的輪齒a與第一齒輪及第一齒條上的輪齒c嚙合，所述第一齒輪與第二齒條上的輪齒b嚙合。

9、優選的，所述第一齒輪上貫穿設置有連接桿，所述連接桿一端固定連接在支撐板上。

10、優選的，所述第二推動板上設置有防碰片，所述防碰片彈性材料。

11、優選的，所述固定座兩端分別與連接臺及輔助臺連接。

12、優選的，所述固定座上設置有第四孔洞，尺寸與螺紋桿適配。

13、優選的，所述氣缸固定連接螺紋桿，所述螺紋桿與螺紋套適配。

14、與現有技術相比，本發明的有益效果是：

15、1、本發明在萬向輪伸出后通過反作用力帶動第一推桿向上移動，第一推桿移動的同時帶動螺紋桿移動，螺紋桿移動帶動與螺紋桿嚙合的螺紋套轉動，螺紋套轉動帶動第一齒輪旋轉，第一齒輪旋轉帶動第二齒條移動，同時螺紋套旋轉帶動第一齒條移動，第一齒條及第二齒條同步移動帶動第二推動板移動，第二推板移動對置物盤上的消防設備向預定位置進行推送，便于施工人員安裝。

16、2、本發明通過氣缸推動第一推桿，第一推桿移動時擠壓防撞墊片，防撞墊片推動擠壓桿移動，擠壓桿移動帶動防護板從底座中伸出，在底座四周形成保護，在移動過程中，減輕碰撞時對裝置產生的影響，避免置物板上的精密部件損壞造成損失。

17、3、本發明通過氣缸推動第一推桿，第一推桿移動時帶動第二推桿移動，第二推桿移動帶動第一推動板，第一推動板移動帶動萬向輪從底座下部第一孔洞中伸出，方便移動，在需要更換使用的位置時，從底座中伸出的萬向輪帶動移動，提高實用性。

技術特征：

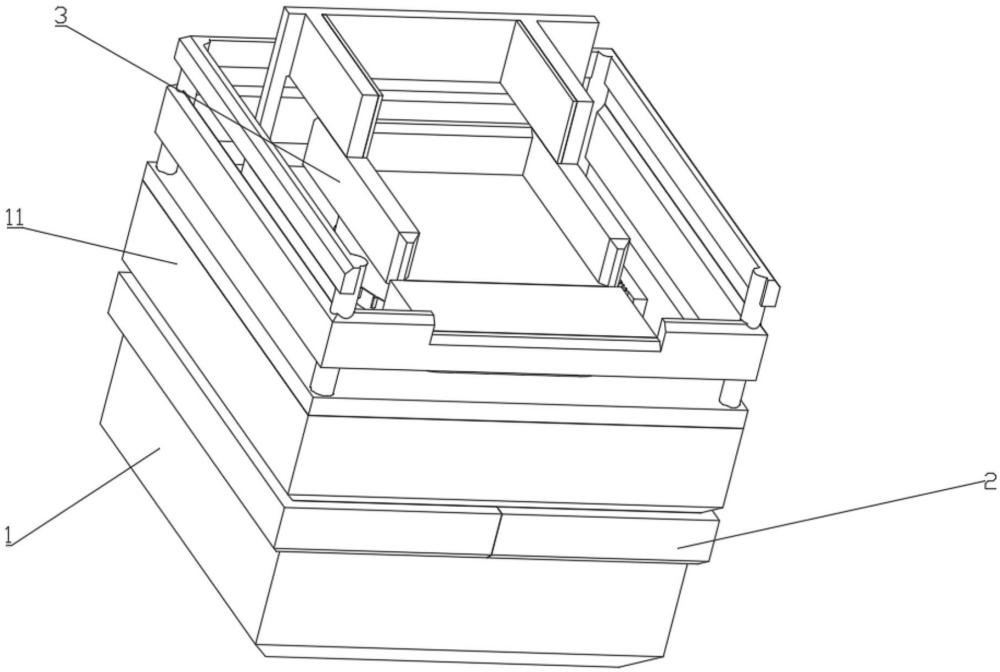

1.一種可調式消防設備機電安裝的輔助裝置，包括底座（1），其特征在于，所述底座（1）上設置有防護機構（2），所述底座（1）上設置有推送機構（3），所述底座（1）上還設置有兩組第二固定桿（291），所述底座（1）上還設置有伸縮板（11）；

2.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述底座（1）上萬向輪（28）的下部設置有多個第一孔洞，多個所述第一孔洞尺寸與萬向輪（28）適配。

3.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述第一固定桿（29）的一端貫穿第一推動板（27）與底座（1）連接。

4.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述底座（1）與限制盤（23）上均設置有第三孔洞，且尺寸均與擠壓桿（24）適配，所述擠壓桿（24）上靠近第一推桿（22）的一端設置有防撞墊片（241），所述防撞墊片（241）彈性材料。

5.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述螺紋套（32）上的輪齒a與第一齒輪（35）嚙合，且螺紋套（32）上的輪齒a與第一齒條（371）上的輪齒c嚙合，所述第一齒輪（35）與第二齒條（372）上的輪齒b嚙合。

6.根據權利要求5所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述第一齒輪（35）上貫穿設置有連接桿（351），所述連接桿（351）一端固定連接在支撐板（321）上。

7.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述第二推動板（37）上設置有防碰片（373），所述防碰片（373）彈性材料。

8.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述固定座（34）兩端分別與連接臺（341）及輔助臺（361）連接。

9.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述固定座（34）上設置有第四孔洞，尺寸與螺紋桿（31）適配。

10.根據權利要求1所述的一種可調式消防設備機電安裝的輔助裝置，其特征在于，所述氣缸（21）與螺紋桿（31）連接，所述螺紋桿（31）與螺紋套（32）適配。

技術總結
本發明涉及消防設備安裝技術領域，具體為一種可調式消防設備機電安裝的輔助裝置，包括底座，所述底座上設置有防護機構，所述底座上設置有推送機構，所述底座上還設置有兩組第二固定桿，所述底座上還設置有伸縮板，所述防護機構包括第一推桿，所述第一推桿的輸出端設置有氣缸，所述第一推桿上設置有第二推桿，本發明的目的在于提供第一推桿向上移動，第一推桿移動的同時帶動螺紋桿移動，螺紋桿移動帶動與螺紋桿嚙合的螺紋套轉動，螺紋套轉動帶動第一齒輪旋轉，第一齒輪旋轉帶動第二齒條移動，同時螺紋套旋轉帶動第一齒條移動，第一齒條及第二齒條同步移動帶動第二推動板移動，第二推板移動對置物盤上的消防設備向預定位置進行推送，便于施工人員安裝。

技術研發人員：馬邁
受保護的技術使用者：馬邁
