本發明涉及瓦楞紙板加工裝置，具體為一種瓦楞紙板制作用自動對齊糾邊裝置。

背景技術：

1、瓦楞紙板，又稱波紋紙板，是一種由至少一層瓦楞紙和一層箱板紙（也稱為箱紙板）粘合而成的多層結構材料，這種材料因其良好的機械強度、彈性和緩沖性能而被廣泛應用于制作各種形狀和大小的包裝容器和襯墊，瓦楞紙板的生產過程中，紙張的對齊和糾偏是一個關鍵步驟，直接影響到最終產品的質量。

2、中國專利（公告號：cn115783827a），該方案具體包括第一傳送機構；所述第一傳送機構包括第一支撐腿，且第一支撐腿數量為四；每個所述第一支撐腿兩兩相對一側均轉動連接有第一轉輥，且其中的一個第一轉輥與第一電機連接；兩個第一轉輥上轉動連接有第一傳送帶；還包括對齊機構、矯正機構以及第二傳送機構；本發明主要用于解決瓦楞紙板在加工過程中，需要將瓦楞紙板按照統一方向放置在傳送帶上進行運輸，然而在放置瓦楞紙板時，雖然是安裝同一方向放置，仍容易出現傾斜的情況。

3、在通過單面機制造瓦楞紙板時，需要將呈波紋狀的瓦紙與底紙通過膠水粘結在一起，而在該步驟中，可能會出現底紙或瓦紙偏向一邊的現象，導致粘合后的瓦楞紙板出現錯邊等問題，增加了廢品率，底紙或瓦紙的錯位偏差可能導致出現紙邊溢膠的問題，進而膠水可能附著在瓦楞輥上而造成起泡、跳坑或倒楞等不良品出現，因此，為確保瓦楞紙板的制作質量，提出一種瓦楞紙板制作用自動對齊糾邊裝置。

技術實現思路

1、本發明的目的在于提供一種瓦楞紙板制作用自動對齊糾邊裝置，具備精確控制底紙和瓦紙的對齊度，提高瓦楞紙板加工質量的優點，解決了瓦紙與底紙粘結時可能出現錯邊現象的問題。

2、為實現上述目的，本發明提供如下技術方案：一種瓦楞紙板制作用自動對齊糾邊裝置，包括設置在單面機上且用于輸送底紙的兩組輸送輥以及用于承接膠水的膠箱，膠箱內設有用于向瓦紙上涂覆膠水的膠輥，還包括用于支撐輸送輥和膠輥的鋼構架以及設置在鋼構架上的攝像模塊，所述鋼構架上設有用于調節底紙和瓦紙重疊度的糾偏結構；

3、所述糾偏結構包括固定連接在鋼構架上且分別用于支撐一組輸送輥的兩組爪形機架，兩組爪形機架上均設有在垂直方向上自由轉動的扭球，且輸送輥與扭球同步轉動，爪形機架上還設有多角度調節輸送輥朝向的環周組件；

4、所述環周組件包括用于調節輸送輥水平傾角的平擺組件以及用于調節輸送輥俯仰角的縱擺組件；

5、所述膠箱上固定連接有基板，基板上設有與膠輥外周面抵觸連接的兩組弧形封板，且基板上設有兩組獨立調節單組弧形封板水平位置以改變膠輥外周面與膠水接觸位置的變距組件。

6、優選的，所述環周組件包括開設在扭球上且呈交叉排布的平位軸槽和縱位軸槽，平位軸槽上滑動連接有弧形驅位座，弧形驅位座由一號電機驅動且定軸轉動在爪形機架上；

7、所述縱位軸槽上滑動連接有弧形從動座，弧形從動座上固定連接有銜接柱，銜接柱與輸送輥兩者之間同軸固定。

8、優選的，所述平擺組件包括豎直設置的內弧板，內弧板上固定連接有豎向軸，豎向軸定軸轉動在爪形機架上，內弧板上開設有供銜接柱滑動貫穿的內弧通槽；

9、所述縱擺組件包括水平設置的外弧板，外弧板的端部定軸轉動在扭球上，外弧板與內弧板交疊排布，且外弧板上開設有供銜接柱滑動貫穿的外弧通槽。

10、優選的，兩組所述縱擺組件中的外弧板上均同軸固定有一組傳動輪，且兩組傳動輪之間設有用于傳動的皮帶；

11、所述爪形機架上定軸轉動有從動齒輪，且兩組平擺組件中的豎向軸均同軸固定在從動齒輪上，從動齒輪嚙合連接有由二號電機驅動而在水平方向上自由轉動的主動齒輪，主動齒輪定軸轉動在爪形機架上。

12、優選的，所述變距組件包括設置在基板上的橫動座，且基板上開設有供橫動座水平滑動的矩形槽，橫動座上設有調位座并開設有供調位座水平滑動的槽體一，調位座與弧形封板兩者之間固定連接；

13、兩組所述變距組件中的調位座在水平方向上同步同向運動。

14、優選的，所述橫動座上設有v形桿，且v形桿的中部定軸轉動在橫動座上，v形桿朝向調位座的一端固定連接有同位銷，且調位座上開設有供同位銷滑動連接的同位槽；

15、所述基板上固定連接有側位板，側位板上設有在水平方向上自由運動的橫位桿，且側位板上開設有供橫位桿滑動連接的槽體二，v形桿朝向橫位桿的一端固定連接有定位銷，且橫位桿開設有供定位銷滑動連接的定位槽。

16、優選的，所述側位板上設有在水平方向上自由偏轉的平向杠桿，平向杠桿的中部定軸轉動在側位板上且與一組傳動輪之間傳動連接；

17、所述橫位桿朝向平向杠桿的一側面固定連接有限位銷，平向杠桿上開設有供限位銷滑動連接的限位槽。

18、優選的，所述基板上設有在水平方向上自由轉動且與主動齒輪之間傳動連接的中心齒輪，中心齒輪定軸轉動在基板上且嚙合連接有齒條，齒條與兩組變距組件中的橫動座之間均固定連接；

19、所述基板上開設有供兩組齒條水平滑動的槽體三。

20、與現有技術相比，本發明的有益效果如下：

21、本發明通過設置糾偏結構，通過分別調節輸送輥的水平傾角和俯仰角度，提供了多樣化的調節方式以適應不同的對齊需求，進而精確控制底紙和瓦紙的對齊度，減少了因?qū)R不良導致的廢品和損耗，提高了瓦楞紙板的加工質量。

22、本發明通過設置變距組件，能夠調節弧形封板的水平位置，改變膠輥與膠水的接觸面積，有效防止紙邊溢膠現象，減少膠水浪費，并避免膠水附著在用于輸送瓦紙的瓦楞輥上而引起的起泡、跳坑或倒楞等問題，進而進一步確保瓦楞紙板的加工質量。

技術特征：

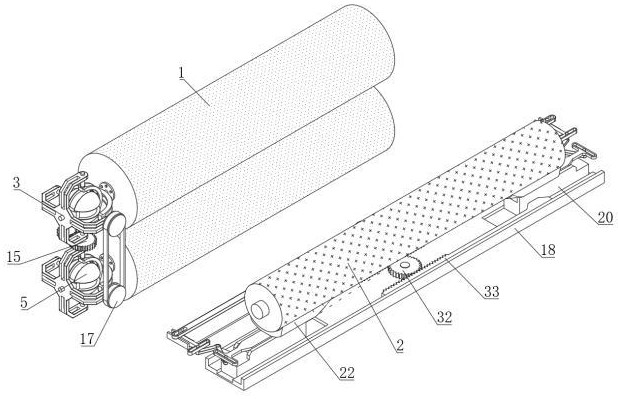

1.一種瓦楞紙板制作用自動對齊糾邊裝置，包括設置在單面機上且用于輸送底紙的兩組輸送輥（1）以及用于承接膠水的膠箱，膠箱內設有用于向瓦紙上涂覆膠水的膠輥（2），還包括用于支撐輸送輥（1）和膠輥（2）的鋼構架以及設置在鋼構架上的攝像模塊，其特征在于：所述鋼構架上設有用于調節底紙和瓦紙重疊度的糾偏結構；

2.根據權利要求1所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述環周組件包括開設在扭球（5）上且呈交叉排布的平位軸槽（6）和縱位軸槽（14），平位軸槽（6）上滑動連接有弧形驅位座（4），弧形驅位座（4）由一號電機驅動且定軸轉動在爪形機架（3）上；

3.根據權利要求2所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述平擺組件包括豎直設置的內弧板（10），內弧板（10）上固定連接有豎向軸（9），豎向軸（9）定軸轉動在爪形機架（3）上，內弧板（10）上開設有供銜接柱（8）滑動貫穿的內弧通槽（11）；

4.根據權利要求3所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：兩組所述縱擺組件中的外弧板（12）上均同軸固定有一組傳動輪（17），且兩組傳動輪（17）之間設有用于傳動的皮帶；

5.根據權利要求4所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述變距組件包括設置在基板（18）上的橫動座（20），且基板（18）上開設有供橫動座（20）水平滑動的矩形槽，橫動座（20）上設有調位座（21）并開設有供調位座（21）水平滑動的槽體一，調位座（21）與弧形封板（22）兩者之間固定連接；

6.根據權利要求5所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述橫動座（20）上設有v形桿（23），且v形桿（23）的中部定軸轉動在橫動座（20）上，v形桿（23）朝向調位座（21）的一端固定連接有同位銷（24），且調位座（21）上開設有供同位銷（24）滑動連接的同位槽（25）；

7.根據權利要求6所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述側位板（19）上設有在水平方向上自由偏轉的平向杠桿（30），平向杠桿（30）的中部定軸轉動在側位板（19）上且與一組傳動輪（17）之間傳動連接；

8.根據權利要求7所述的一種瓦楞紙板制作用自動對齊糾邊裝置，其特征在于：所述基板（18）上設有在水平方向上自由轉動且與主動齒輪（16）之間傳動連接的中心齒輪（33），中心齒輪（33）定軸轉動在基板（18）上且嚙合連接有齒條（32），齒條（32）與兩組變距組件中的橫動座（20）之間均固定連接；

技術總結
本發明公開了一種瓦楞紙板制作用自動對齊糾邊裝置，包括設置在單面機上且用于輸送底紙的兩組輸送輥以及用于承接膠水的膠箱，膠箱內設有用于向瓦紙上涂覆膠水的膠輥，還包括用于支撐輸送輥和膠輥的鋼構架以及設置在鋼構架上的攝像模塊，鋼構架上設有用于調節底紙和瓦紙重疊度的糾偏結構，糾偏結構包括固定連接在鋼構架上且分別用于支撐一組輸送輥的兩組爪形機架，爪形機架上還設有多角度調節輸送輥朝向的環周組件，本發明通過設置糾偏結構，通過分別調節輸送輥的水平傾角和俯仰角度，提供了多樣化的調節方式以適應不同的對齊需求，進而精確控制底紙和瓦紙的對齊度，減少了因?qū)R不良導致的廢品和損耗，提高了瓦楞紙板的加工質量。

技術研發人員：呂波強,吳茜,李洪彪,黃生芳
受保護的技術使用者：寧波滕頭祥和紙業有限公司
技術研發日：
技術公布日：2025/4/24
