本發(fā)明屬于固體廢棄物再利用，涉及一種固廢-芳綸石基紙及其制備方法。

背景技術(shù)：

1、芳綸紙又名“聚芳酰胺纖維紙”，是以芳綸短纖維和芳綸沉析纖維為造紙?jiān)?斜網(wǎng)抄造濕法成型，再經(jīng)熱壓成型制得。芳綸紙具有良好的絕緣性和抗老化性能，是一種非常特殊的新型的高科技合成材料。雖然性能優(yōu)異，但是芳綸價(jià)格高昂，使得芳綸紙價(jià)格昂貴。

技術(shù)實(shí)現(xiàn)思路

1、針對(duì)現(xiàn)有技術(shù)中的缺陷和不足，本發(fā)明目的在于提供一種固廢-芳綸石基紙的制備方法，解決現(xiàn)有芳綸紙用量大、價(jià)格昂貴的問(wèn)題。

2、為達(dá)到上述技術(shù)效果，本發(fā)明采取的技術(shù)方案為：

3、一種固廢-芳綸石基紙，由芳綸沉析纖維、碳酸鈣、固廢物、聚乙烯粉末和助劑組成。

4、優(yōu)選的，固廢物為鋼渣或煤矸石，助劑為分散劑；芳綸沉析纖維、碳酸鈣、固廢物、聚乙烯粉末和分散劑的質(zhì)量份數(shù)為40：(15～25)：(5～10)：20：5。

5、一種固廢-芳綸石基紙的制備方法，具體包括如下步驟：

6、s1，將碳酸鈣與固廢物分別烘干并磨粉，得到碳酸鈣粉末和固廢物粉末；將芳綸沉析纖維加水浸泡，得到浸泡后的芳綸沉析纖維；

7、s2，將碳酸鈣粉末、固廢物粉末、浸泡后的芳綸沉析纖維以及聚乙烯粉末和助劑混合攪拌，得到第一混合物；并將第一混合物高速攪拌機(jī)中加水混勻并高速攪拌均勻，得到第二混合物；

8、s3，將s2得到的第二混合物加入紙業(yè)抄取器進(jìn)行真空抽吸，得到濕紙胚；

9、s4，將s3得到的濕紙胚依次進(jìn)行冷壓定型、濕紙干燥和熱壓成型，得到固廢-芳綸石基紙。

10、優(yōu)選的，固廢物為鋼渣或煤矸石，助劑為分散劑；芳綸沉析纖維、碳酸鈣、固廢物、聚乙烯粉末和分散劑的質(zhì)量份數(shù)為40：(15～25)：(5～10)：20：5。

11、優(yōu)選的，碳酸鈣粉末目數(shù)為500～2000目，固廢粉末的目數(shù)為300～600目，聚乙烯粉末粒徑為100目。

12、優(yōu)選的，s1中碳酸鈣與固廢物的烘干溫度為110～180攝氏度，s1中芳綸沉析纖維的浸泡時(shí)間為4～8h。

13、優(yōu)選的，s2中的高速攪拌機(jī)的轉(zhuǎn)速為1000～2000轉(zhuǎn)/min，攪拌時(shí)間為5～10min。

14、優(yōu)選的，s3中的紙頁(yè)抄取器真空抽吸的真空度為-0.05～-0.1mpa。

15、優(yōu)選的，s4中冷壓定型的冷壓壓力為10～30mpa，時(shí)間為5～10分鐘；s4中熱壓成型的熱壓溫度為150～200℃，熱壓壓力為10～30mpa，熱壓時(shí)間為10～30min。

16、優(yōu)選的，s4中得到的固廢-芳綸石基紙的厚度為0.1～0.3mm。

17、由于采用上述技術(shù)方案，具有以下有益效果：

18、本發(fā)明的一種固廢-芳綸石基紙及其制備方法，合理利用了固體廢棄物，不僅節(jié)約了成本，而且實(shí)現(xiàn)了固廢的高效資源化利用；同時(shí)制得的固廢-芳綸石基紙相比于普通芳綸紙，具備良好的防潮效果。

技術(shù)特征：

1.一種固廢-芳綸石基紙，其特征在于，由芳綸沉析纖維、碳酸鈣、固廢物、聚乙烯粉末和助劑組成。

2.如權(quán)利要求1所述的固廢-芳綸石基紙，其特征在于，所述固廢物為鋼渣或煤矸石，所述助劑為分散劑；

3.一種固廢-芳綸石基紙的制備方法，其特征在于，具體包括如下步驟：

4.如權(quán)利要求3所述的固廢-芳綸石基紙的制備方法，其特征在于，所述固廢物為鋼渣或煤矸石，所述助劑為分散劑；

5.如權(quán)利要求4所述的固廢-芳綸石基紙的制備方法，其特征在于，所述碳酸鈣粉末目數(shù)為500～2000目，固廢粉末的目數(shù)為300～600目，所述聚乙烯粉末粒徑為100目。

6.如權(quán)利要求5所述的固廢-芳綸石基紙的制備方法，其特征在于，所述s1中碳酸鈣與固廢物的烘干溫度為110～180攝氏度，所述s1中芳綸沉析纖維的浸泡時(shí)間為4～8h。

7.如權(quán)利要求5所述的固廢-芳綸石基紙的制備方法，其特征在于，所述s2中的高速攪拌機(jī)的轉(zhuǎn)速為1000～2000轉(zhuǎn)/min，攪拌時(shí)間為5～10min。

8.如權(quán)利要求5所述的固廢-芳綸石基紙的制備方法，其特征在于，所述s3中的紙頁(yè)抄取器真空抽吸的真空度為-0.05～-0.1mpa。

9.如權(quán)利要求5所述的固廢-芳綸石基紙的制備方法，其特征在于，所述s4中冷壓定型的冷壓壓力為10～30mpa，時(shí)間為5～10分鐘；

10.如權(quán)利要求3～9任一所述的固廢-芳綸石基紙的制備方法，其特征在于，所述s4中得到的固廢-芳綸石基紙的厚度為0.1～0.3mm。

技術(shù)總結(jié)

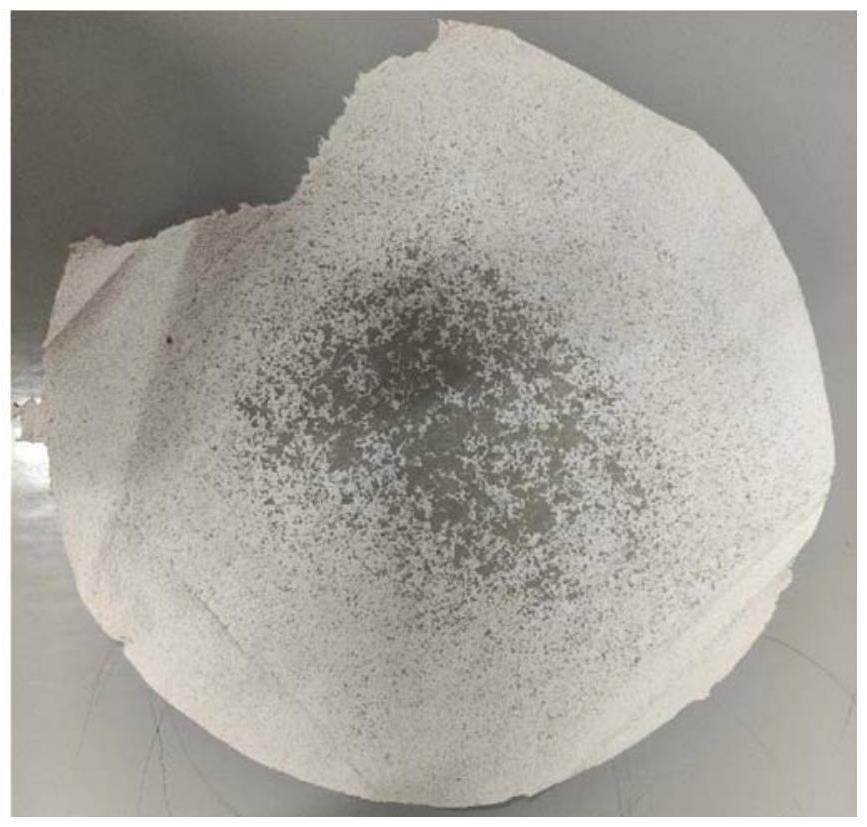

一種固廢?芳綸石基紙及其制備方法，以煤矸石、鋼渣、碳酸鈣等無(wú)機(jī)粉體和聚乙烯、芳綸沉析纖維為主要原料，加以其他助劑，通過(guò)物料烘干、物料粉磨、物料浸泡、物料混合、高速攪拌、濕法抄紙、冷壓定型、紙坯干燥、熱壓成型、冷卻裁切步驟，完成了固廢?芳綸石基紙的制作。整個(gè)制備工藝簡(jiǎn)單，合理利用了固體廢棄物，不僅節(jié)約了成本，而且實(shí)現(xiàn)了固廢的高效資源化利用；同時(shí)制得的固廢?芳綸石基紙相比于普通芳綸紙，具備良好的防潮效果。

技術(shù)研發(fā)人員：康樂(lè),李朋飛,廉曉慶,鄧軍平,杜慧玲,樊子民
受保護(hù)的技術(shù)使用者：西安科技大學(xué)
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/24
