本實用新型涉及石材機械技術領域，具體為一種可調節式石材印刷設備。

背景技術：

石材印刷機不受物體材質的影響 可以用豐富的色彩在金屬、塑料、石材、皮革、木材和完成品等表面進行圖像的彩色圖文印刷服務，在現有技術中，例如申請號為201520610130.7的實用新型專利，包括底板上設置有多個滑軌，滑板的下表面沿滑軌的長度方向滑動，第一止擋件和第二止擋件分別設置于滑軌的兩端止擋滑板的滑動，滑板的上表面上設置有固定槽和清潔槽，底板、印刷機構和驅動機構固定于支撐架上，該專利雖然解決了印刷機頭的清潔問題，但在實際使用過程中，印刷機構常常因印刷體的高度不同而造成印刷效果差的狀況發生。

技術實現要素：

本實用新型的目的在于提供一種可調節式石材印刷設備，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可調節式石材印刷設備，包括印刷機構和工作臺，所述工作臺的左端設有控制器，所述工作臺的前后兩端均設有活動架，所述活動架通過導軌與工作臺相連，所述工作臺的正面左右兩端分別設有驅動電機和固定座，所述驅動電機與控制器電性連接，所述驅動電機通過絲杠與固定座相連，所述絲杠貫穿活動架的底端，所述絲杠與固定座的連接處設有軸承，所述印刷機構通過液壓伸縮桿與活動架相連，所述活動架的頂端設有液壓機，所述液壓機與控制器電性連接，所述液壓機通過給油管和回油管與液壓伸縮桿相連，所述印刷機構的正面設有感壓裝置，所述感壓裝置包括固定板，所述固定板的底端設有壓力板，所述壓力板通過電動伸縮桿與固定板，所述電動伸縮桿與控制器電性連接，所述壓力板的底端設有壓力傳感器，所述壓力傳感器與控制器電性連接，所述印刷機構的底端左側設有距離傳感器，所述距離傳感器與控制器電性連接。

優選的，所述活動架與絲杠連接處的左右兩端均設有保護罩。

優選的，所述距離傳感器與印刷機構的連接處設有傳感器固定座。

優選的，所述壓力傳感器的外壁緊密包裹有軟膠層。

優選的，所述液壓伸縮桿與活動架的連接處設有減沖墊。

與現有技術相比，本實用新型的有益效果是：該可調節式石材印刷設備，通過壓力傳感器、電動伸縮桿、距離傳感器和液壓伸縮桿的配合，控制器控制電動伸縮桿下降通過壓力傳感器感應與石材接觸時的壓力，當達到設定壓力值時距離傳感器感應距離，控制器控制液壓機工作將液壓伸縮桿伸縮調節印刷機構的高度，使印刷機構與石材接觸的壓力值達到最佳，提高印刷效果。

附圖說明

圖1為本實用新型結構示意圖；

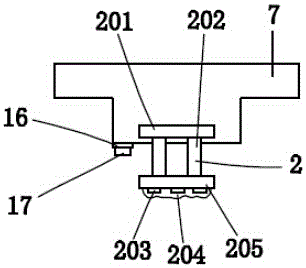

圖2為本實用新型的感壓裝置結構示意圖。

圖中：1、控制器，2、感壓裝置，201、固定板，202、電動伸縮桿，203、壓力傳感器，204、軟膠層，205、壓力板，3、減沖墊，4、給油管，5、液壓機，6、回油管，7、印刷機構，8、活動架，9、驅動電機，10、絲杠，11、保護罩，12、導軌，13、軸承，14、工作臺，15、固定座，16、傳感器固定座，17、距離傳感器，18、液壓伸縮桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種可調節式石材印刷設備，包括印刷機構7和工作臺14，所述工作臺14的左端設有控制器1，所述工作臺14的前后兩端均設有活動架8，所述活動架8通過導軌12與工作臺14相連，通過活動架8使印刷機構7活動與工作臺14上，所述工作臺14的正面左右兩端分別設有驅動電機9和固定座15，所述驅動電機9與控制器1電性連接，所述驅動電機9通過絲杠10與固定座15相連，控制器1控制驅動電機9工作帶動絲杠旋轉，活動架8通過與絲杠10的連接活動于工作臺14的前后兩側，所述絲杠10貫穿活動架8的底端，所述活動架8與絲杠10連接處的左右兩端均設有保護罩11，通過設置保護罩11避免工作人員接觸到絲杠10與活動架8的連接處而受傷，所述絲杠10與固定座15的連接處設有軸承13，所述印刷機構7通過液壓伸縮桿18與活動架8相連，通過設置液壓伸縮桿18調節印刷機構7的高度，所述液壓伸縮桿18與活動架8的連接處設有減沖墊3，通過設置減沖墊3減少印刷機構7下降時與活動架8的沖擊力，所述活動架8的頂端設有液壓機5，所述液壓機5與控制器1電性連接，所述液壓機5通過給油管4和回油管6與液壓伸縮桿18相連，液壓機5通過給油管4和回油管6帶動液壓伸縮桿18工作，所述印刷機構7的正面設有感壓裝置2，通過設置感壓裝置2感應印刷機構7與石材接觸的壓力值，所述感壓裝置2包括固定板201，所述固定板201的底端設有壓力板205，所述壓力板205通過電動伸縮桿202與固定板201，所述電動伸縮桿202與控制器1電性連接，所述壓力板205的底端設有壓力傳感器203，所述壓力傳感器203與控制器1電性連接，所述壓力傳感器203的外壁緊密包裹有軟膠層204，所述印刷機構7的底端左側設有距離傳感器17，通過設置距離傳感器17感應印刷機構7的升降距離，所述距離傳感器17與控制器1電性連接，所述距離傳感器17與印刷機構7的連接處設有傳感器固定座16。

將需要印刷的石材放置于工作臺14上，控制器1控制驅動電機9工作帶動絲杠10旋轉，活動架8通過導軌12帶動印刷機構7活動至印刷石材的頂端，控制器1控制電動伸縮桿202下降通過壓力傳感器203感應與石材接觸時的壓力，當達到設定壓力值時距離傳感器17感應距離，控制器1控制液壓機5工作將液壓伸縮桿18伸縮調節印刷機構7的高度，使印刷機構7與石材接觸的壓力值達到最佳，提高印刷效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
