本實用新型涉及印刷設備領域，尤其涉及一種磁化滾筒。

背景技術：

磁性油墨廣泛應用于各種防偽領域，磁性油墨中通常包含能夠沿磁場方向進行定向的磁性顏料片，例如磁性光變顏料片。因此，在印刷過程中需要在磁性油墨內部形成一個人為設計的特定磁場，使得磁性顏料片能夠在不同區域具有不同的角度定向，進而使得磁性顏料片在磁性油墨中產生獨特效果的磁定向圖案。

目前，都是采用磁化滾筒對印刷有磁性油墨的紙張進行定像，傳統的磁化滾筒的周向嵌有用于產生磁場的磁性模塊，磁體封閉于磁性模塊內，這樣的設計必然會減弱磁場，導致定像效果不佳。

技術實現要素：

基于此，針對上述技術問題，提供一種磁化滾筒。

為解決上述技術問題，本實用新型采用如下技術方案：

一種磁化滾筒，包括筒體以及磁性模塊，所述筒體的周面具有用于嵌入磁性模塊的凹槽，所述磁性模塊包括殼體以及磁體，所述殼體固定于所述凹槽內，其具有上方敞口的腔體，所述磁體的形狀與所述腔體適配，且固定于該腔體內。

所述殼體由從所述磁體的兩側夾固該磁體且底部一體連接的兩個夾具構成，所述兩個夾具的兩側均具有固定部，兩者通過所述固定部連接。

所述筒體的周面具有蒙板，所述磁性模塊還包括用于調整所述磁體與蒙板間距的調整塊，所述調整塊設于所述磁體與殼體的底面之間。

所述磁體的頂部露于所述殼體外。

所述筒體包括用于拼接構成周面的兩塊弧形壁體和兩個咬牙排固定座、固定于該周面兩端的端蓋、分別固定于所述兩個咬牙排固定座上的兩個咬牙排、驅動所述筒體轉動的轉軸以及負壓裝置，所述兩塊弧形壁體以所述轉軸為中心布置于該轉軸的徑向外側，且該兩塊弧形壁體的內徑相等，兩者的端部之間通過所述咬牙排固定座連接，所述轉軸內具有空腔，其上具有徑向外延伸的四塊輻板，所述四塊輻板分別與所述兩個咬牙排固定座的兩側固定，且與所述兩塊弧形壁體以及端蓋構成兩個獨立的內腔，所述弧形壁體、轉軸以及蒙板上均具有與所述內腔連通的負壓氣孔，所述負壓裝置與所述轉軸的空腔連通。

所述磁性模塊為多個，且按需定像的圖形相應的分布于所述筒體上。

所述殼體以及磁體的橫截面均呈正方形，兩者呈45°角。

所述殼體采用炭纖維材質。

本實用新型的磁性模塊的殼體的腔體為敞口，對磁場的影響較小，故定像效果較佳。

附圖說明

下面結合附圖和具體實施方式本實用新型進行詳細說明：

圖1為本實用新型的結構示意圖；

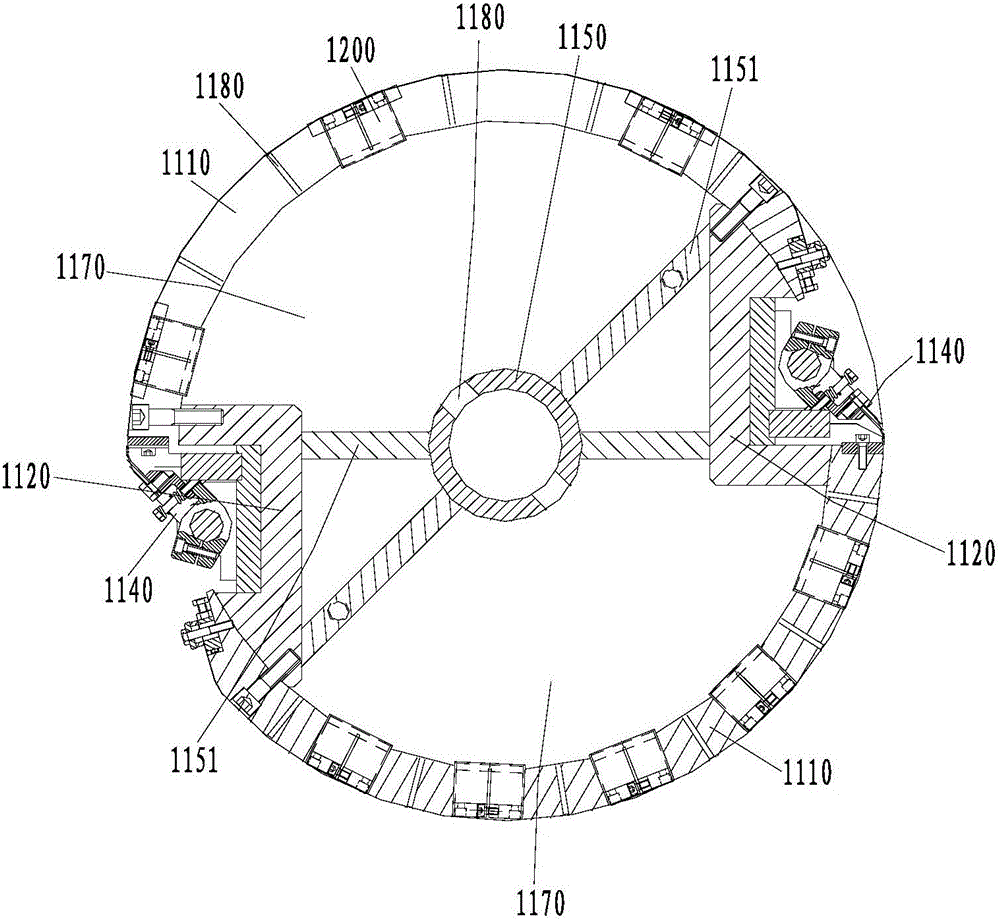

圖2為本實用新型的徑向剖視結構示意圖；

圖3為本實用新型的磁性模塊的結構示意圖；

圖4為本實用新型的夾具的縱截面結構示意圖；

圖5為本實用新型的殼體的縱截面結構示意圖。

具體實施方式

如圖1-5所示，一種磁化滾筒，包括筒體1100以及磁性模塊1200，筒體1100的周面具有用于嵌入磁性模塊1200的凹槽，磁性模塊1200包括殼體1210以及磁體1220，殼體1210固定于上述凹槽內，其具有上方敞口的腔體，磁體1220的形狀與上述腔體適配，且固定于該腔體內。

較佳的，磁性模塊1200為多個，且按需定像的圖形相應的分布于筒體1100上。

在本實施例中，多個磁性模塊1200按矩陣排列在筒體1100上。

其中，殼體1210采用炭纖維材質，重量輕，不會給筒體1100的轉動帶來負擔，殼體1210的四角具有豎直的螺孔A，其通過螺釘固定于上述凹槽內。

傳統磁化滾筒的磁性模塊的殼體通常在頂部設置有不銹鋼板，將磁體封閉于殼體內，這樣的設計必然會減弱磁場，導致定像效果不佳，本實用新型的磁性模塊1200的殼體1210的腔體為敞口，對磁場的影響較小，故定像效果較佳。

具體地，殼體1210由從磁體1220的兩側夾固該磁體1220的兩個夾具1211構成，并且該兩個夾具1211的底部一體連接，參見附圖5，兩個夾具1211的兩側均具有固定部1212，兩者通過固定部1212連接，固定部1212呈塊狀，且與夾具1211一體連接，其上具有橫向的螺栓孔B，兩個夾具1211的固定部1212通過螺栓B連接。

如圖5所示，即殼體1210的兩側具有從上至下且不到底部的縫口，從而形成兩個夾具1211，這樣的設計便于拆裝磁體1220。

在本實施例中，殼體1210以及磁體1220的橫截面均呈正方形，兩者呈45°角，磁體1220在相對的兩個角形成N極和S極，見附圖3。

其中，筒體1100的周面具有蒙板1190，便于平鋪紙張，相應的，磁性模塊1200還具有用于調整磁體1220與蒙板1190間距的調整塊1230，調整塊1230設于磁體1220與殼體1210的底面之間，選擇不同厚度的調整塊1230，就能調節磁體1220與蒙板1190的間距，從而影響磁場的大小，進而產生不同的定像效果。

較佳的，磁體1220的頂部露于殼體1210外，從而在紙張側形成較強的磁場。

具體地，如圖2所示，筒體1100包括用于拼接構成周面的兩塊弧形壁體1110和兩個咬牙排固定座1120、固定于該周面兩端的端蓋1130、分別固定于兩個咬牙排固定座1120上的兩個咬牙排1140、驅動筒體轉動的轉軸1150以及負壓裝置1160。

兩塊弧形壁體1110以轉軸1150為中心布置于該轉軸1150的徑向外側，且該兩塊弧形壁體1110的內徑相等，兩者的端部之間通過咬牙排固定座1120連接。

咬牙排1140用于固定紙張的頭部。

轉軸1150內具有空腔，其上具有徑向外延伸的四塊輻板1151，四塊輻板1151分別與兩個咬牙排固定座1120的兩側固定，且與兩塊弧形壁體1110以及端蓋1130構成兩個獨立的內腔1170，弧形壁體1110以及轉軸1150上均具有與內腔1170連通的負壓氣孔1180，負壓裝置1160與轉軸1150的空腔連通，負壓裝置1160產生負壓，并經轉軸1150的空腔以及各負壓氣孔1180將紙張吸附在筒體1100上。

但是，本技術領域中的普通技術人員應當認識到，以上的實施例僅是用來說明本實用新型，而并非用作為對本實用新型的限定，只要在本實用新型的實質精神范圍內，對以上所述實施例的變化、變型都將落在本實用新型的權利要求書范圍內。
