本技術涉及紙箱印刷，尤其涉及一種便于整齊碼垛紙箱的紙箱印刷設備。

背景技術：

1、紙箱用于對物件進行包裝，在商品生產完成后，通過紙箱和塑料泡沫進行包裝，避免發生商品運輸時發生磕損，紙箱也廣泛運用于快遞行業，紙箱在生產過程中需要使用到印刷設備。

2、但現有處理設備存在以下不足：

3、物料箱通過印刷后，容易出現偏移的情況，物料箱偏移移動時，難以將物料箱精準的移動在放置臺上表面特定區域，造成機械手難以對物料箱進行精準抓取的情況出現；由于物料通過第三傳送器移動進入放置臺的表面時，物料移動過快，容易脫離放置臺表面，掉落在地面，造成機械手無法對物料進行抓取，碼放的情況出現。

4、所以我們提出了一種便于整齊碼垛紙箱的紙箱印刷設備，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在物料箱難以精準的放置在放置臺上被機械手抓取的缺點，而提出的一種便于整齊碼垛紙箱的紙箱印刷設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種便于整齊碼垛紙箱的紙箱印刷設備，包括第一傳送器和限制裝置，所述第一傳送器的一端設置有第二傳送器，所述第二傳送器的一端設置有第三傳送器，所述第二傳送器的側面設置有印刷器，所述第三傳送帶遠離第二傳送帶的一端設置有放置臺，所述限制裝置設置在第三傳送器的表面，所述限制裝置包括抵板和連接臂，所述抵板位于第三傳送器的上表面設置，所述抵板的表面固定連接有海綿塊，所述連接臂與抵板的側面固定連接，所述連接臂遠離抵板的一端固定連接連接柱，所述連接柱的下端固定連接有限位塊，所述第三傳送器的側面開設有連接槽，所述限位塊的下表面固定連接有抵塊，所述抵塊與連接槽的內壁卡接。

3、進一步的，所述連接柱的內部開設有拉孔，所述連接槽的內部開設有卡槽，通過在連接槽內部開設的卡槽，可以對限位桿進行限制，降低了設備在使用時，限連接柱容易脫離連接槽內部的情況。

4、進一步的，所述拉孔的內部滑動連接有限位桿，所述限位桿與卡槽的內壁卡接，設置限位桿，便于對連接柱進行限制。

5、進一步的，所述限位桿遠離卡槽的一端固定連接有第一彈簧，所述第一彈簧遠離限位桿的一端與拉孔的內壁固定連接，設置第一彈簧，便于對限位桿施加復位彈力。

6、進一步的，所述放置臺的側面設置有阻擋裝置，所述阻擋裝置包括擋板和限位柱，所述限位柱與放置臺的下表面固定連接，所述擋板位于放置臺的側面設置，所述擋板的表面固定連接有滑桿，所述滑桿與限位柱的內部滑動連接，所述限位柱的內部開設有卡孔，所述滑桿的內部開設有滑孔，所述滑孔的內壁滑動連接有卡桿，所述卡桿的一端與卡孔的內部卡接，通過在放置臺的側面設置擋板，可以對物料箱進行阻擋，降低了設備在使用時，物料箱容易脫離放置臺表面的情況。

7、進一步的，所述卡桿的側面固定連接有拉桿，所述拉桿與滑孔的內壁滑動連接，設置卡桿，便于對滑桿與限位柱進行限制。

8、進一步的，所述卡桿的一端固定連接有第二彈簧，所述第二彈簧遠離卡桿的一端與滑孔的內壁固定連接，設置第二彈簧，便于對卡桿施加復位彈力。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，在使用設備時，使用者將需要進行印刷的物料箱，通過第一傳送器進入第二傳送器，隨即印刷器對物料箱的表面進行印刷，隨即第物料箱從第二傳送器的表面進入第三傳送器，物料箱通過第三傳送器進入放置臺的表面進行抓取碼放，在使用設備前，使用者將連接柱與連接槽內部結合，隨即將抵塊與連接槽結合時，抵動限位桿移動，限位桿移動時帶動第一彈簧位移形變產生彈力，當連接柱完全與連接槽結合時，第一彈簧失去束縛，帶動限位桿復位與卡槽的內壁卡接，對抵板進行限制，擋板對物料箱進行限位，通過設置限制裝置，有效的對物料箱進行限制，起到了對物料箱限位的作用，降低了設備在使用時，物料箱通過印刷后，容易出現偏移的情況，物料箱偏移移動時，難以將物料箱精準的移動在放置臺上表面特定區域，造成機械手難以對物料箱進行精準抓取的情況出現，提高了設備對物料的限位性。

11、2、本實用新型中，通過設置阻擋裝置，在使用設備時，使用者將滑桿與限位柱的內部進行結合，隨即抵動卡桿移動，卡桿移動時帶動第二彈簧位移形變產生彈力，隨即滑桿失去束縛，拉動擋板移動脫離放置臺的側面，通過設置阻擋裝置，有效的對物料進行阻擋，起到了對物料箱阻擋的作用，降低了設備在使用時，由于物料通過第三傳送器移動進入放置臺的表面時，物料移動過快，容易脫離放置臺表面，掉落在地面，造成機械手無法對物料進行抓取，碼放的情況出現，提高了設備的實用性。

技術特征：

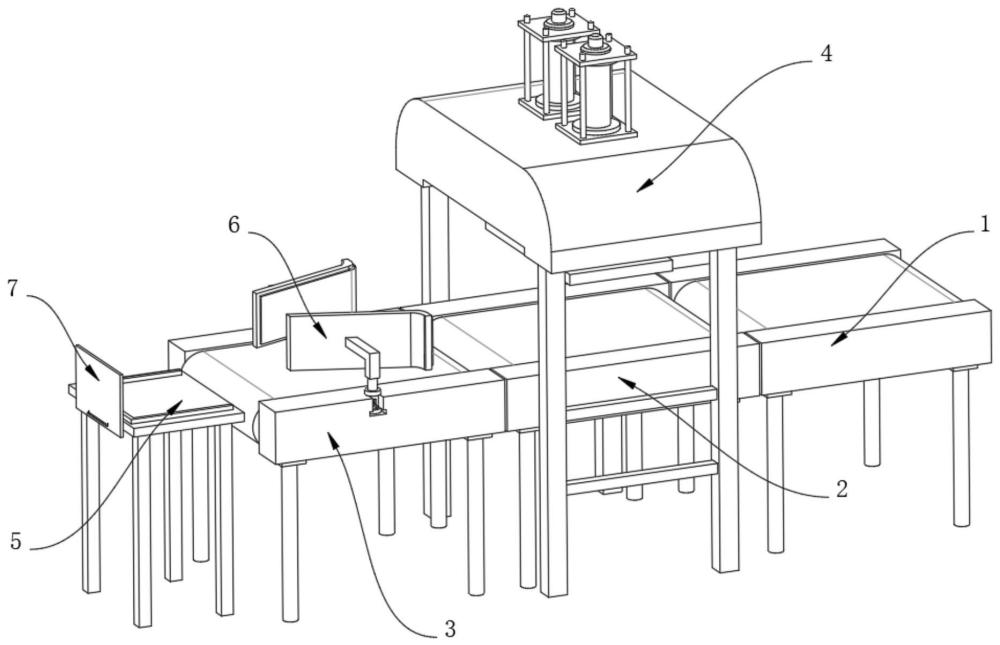

1.一種便于整齊碼垛紙箱的紙箱印刷設備，包括第一傳送器(1)和限制裝置(6)，其特征在于：所述第一傳送器(1)的一端設置有第二傳送器(2)，所述第二傳送器(2)的一端設置有第三傳送器(3)，所述第二傳送器(2)的側面設置有印刷器(4)，所述第三傳送器遠離第二傳送帶的一端設置有放置臺(5)，所述限制裝置(6)設置在第三傳送器(3)的表面，所述限制裝置(6)包括抵板(61)和連接臂(62)，所述抵板(61)位于第三傳送器(3)的上表面設置，所述抵板(61)的表面固定連接有海綿塊(63)，所述連接臂(62)與抵板(61)的側面固定連接，所述連接臂(62)遠離抵板(61)的一端固定連接連接柱(64)，所述連接柱(64)的下端固定連接有限位塊(65)，所述第三傳送器(3)的側面開設有連接槽(66)，所述限位塊(65)的下表面固定連接有抵塊(67)，所述抵塊(67)與連接槽(66)的內壁卡接。

2.根據權利要求1所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述連接柱(64)的內部開設有拉孔(68)，所述連接槽(66)的內部開設有卡槽(69)。

3.根據權利要求2所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述拉孔(68)的內部滑動連接有限位桿(610)，所述限位桿(610)與卡槽(69)的內壁卡接。

4.根據權利要求3所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述限位桿(610)遠離卡槽(69)的一端固定連接有第一彈簧(611)，所述第一彈簧(611)遠離限位桿(610)的一端與拉孔(68)的內壁固定連接。

5.根據權利要求1所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述放置臺(5)的側面設置有阻擋裝置(7)，所述阻擋裝置(7)包括擋板(71)和限位柱(72)，所述限位柱(72)與放置臺(5)的下表面固定連接，所述擋板(71)位于放置臺(5)的側面設置，所述擋板(71)的表面固定連接有滑桿(73)，所述滑桿(73)與限位柱(72)的內部滑動連接，所述限位柱(72)的內部開設有卡孔(75)，所述滑桿(73)的內部開設有滑孔(74)，所述滑孔(74)的內壁滑動連接有卡桿(76)，所述卡桿(76)的一端與卡孔(75)的內部卡接。

6.根據權利要求5所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述卡桿(76)的側面固定連接有拉桿(77)，所述拉桿(77)與滑孔(74)的內壁滑動連接。

7.根據權利要求6所述的一種便于整齊碼垛紙箱的紙箱印刷設備，其特征在于：所述卡桿(76)的一端固定連接有第二彈簧(78)，所述第二彈簧(78)遠離卡桿(76)的一端與滑孔(74)的內壁固定連接。

技術總結
本技術涉及紙箱印刷技術領域，具體為一種便于整齊碼垛紙箱的紙箱印刷設備，包括第一傳送器和限制裝置，所述第一傳送器的一端設置有第二傳送器，所述第二傳送器的一端設置有第三傳送器，所述第二傳送器的側面設置有印刷器，所述第三傳送帶遠離第二傳送帶的一端設置有放置臺，所述限制裝置設置在第三傳送器的表面，所述限制裝置包括抵板和連接臂。本技術，通過設置限制裝置，有效的對物料箱進行限制，起到了對物料箱限位的作用，降低了設備在使用時，物料箱通過印刷后，容易出現偏移的情況，物料箱偏移移動時，難以將物料箱精準的移動在放置臺上表面特定區域，造成機械手難以對物料箱進行精準抓取的情況出現，提高了設備對物料的限位性。
