本技術涉及氣動定位設備，具體是一種產品氣動定位治具。

背景技術：

1、治具是保證機械加工質量、減輕勞動強度并實現生產過程自動化不可或缺的重要工具，在機械制造領域的零部件加工過程中，通常需要治具進行夾緊加工。

2、但是，現有的大多數產品氣動定位治具在使用時不便更換夾持板對不同形狀的物件進行夾持定位，且使得該治具不能滿足更多的使用需求，從而使得該治具使用不便且實用性較差，因此，針對上述問題提出一種產品氣動定位治具。

技術實現思路

1、為了彌補現有技術的不足，解決了現有的大多數產品氣動定位治具在使用時不便更換夾持板對不同形狀的物件進行夾持定位，且使得該治具不能滿足更多的使用需求，從而使得該治具使用不便且實用性較差的問題，本實用新型提出一種產品氣動定位治具。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種產品氣動定位治具，包括底板；

3、所述底板底部左右兩側的前方與后方均固定連接有支撐塊，所述底板頂部左右兩側與前方與后方均開設有安裝槽，且所述安裝槽內部遠離底板內部中心處的一側與外部相通，所述安裝槽內部設置有移動組件；

4、所述移動組件靠近所述底板內部中心處的一側設置有滑動板，且所述滑動板與所述安裝槽滑動連接，所述滑動板的頂部與所述底板頂部的中心處的左右兩側與前方與后方均設置有夾持板；

5、所述滑動板內部與所述夾持板之間和所述底板內部與所述夾持板之間均設置有轉換組件。

6、優選的，所述移動組件包括固定安裝在所述安裝槽內部下表面的氣缸，所述氣缸的輸出端與所述滑動板遠離所述底板內部中心處的一側固定連接，所述安裝槽內側壁開設有滑槽，所述滑槽內部滑動連接有滑塊，所述滑塊靠近所述安裝槽內部中心處的一側與所述滑動板的外表面固定連接。

7、優選的，左側兩個所述夾持板相對的一側與右側兩個所述夾持板相對的一側和前方兩個所述夾持板相對的一側與后方兩個所述夾持板相對的一側均開設有夾持面一，所述夾持面一內側壁固定連接有夾持墊一，左側兩個所述夾持板相背的一側與右側兩個所述夾持板相背的一側和前方兩個所述夾持板相背的一側與后方兩個所述夾持板相背的一側均開設有夾持面二，所述夾持面二內側壁固定連接有夾持墊二。

8、優選的，所述夾持面一設置成弧形狀，所述夾持面二設置成豎直的平面狀。

9、優選的，所述夾持墊一與所述夾持墊二均采用橡膠材質。

10、優選的，所述轉換組件包括開設在所述滑動板內部或者底板內部的內槽，所述內槽內部下表面開設有限位槽，所述限位槽內部活動連接有限位塊，所述限位塊設置成正方體，所述內槽內部活動連接有轉動板，所述轉動板與所述限位塊之間固定連接有連接桿，所述內槽內部上表面開設有上下貫穿式的通孔，所述轉動板頂部與所述內槽內部上表面之間設置有彈簧，所述轉動板頂部中心處固定連接有轉動桿，所述轉動桿的頂端貫穿所述彈簧與所述通孔，且與所述夾持板的底部固定連接，所述彈簧的頂端與底端分別和所述內槽的內部上表面與轉動板的頂部相貼合。

11、優選的，所述夾持板頂部固定連接有把手。

12、本實用新型的有益之處在于：

13、1.本實用新型通過轉換組件便于夾持板的夾持面一與夾持面二進行更換，且便于該治具對不同形狀的物件進行夾持定位，從而使得該治具可以滿足更多的使用需求，且使得該治具使用方便。

14、2.本實用新型通過多個夾持板可以同時對多個物件進行夾持定位，且使得該治具使用效果較好，從而使得該治具實用性較強。

技術特征：

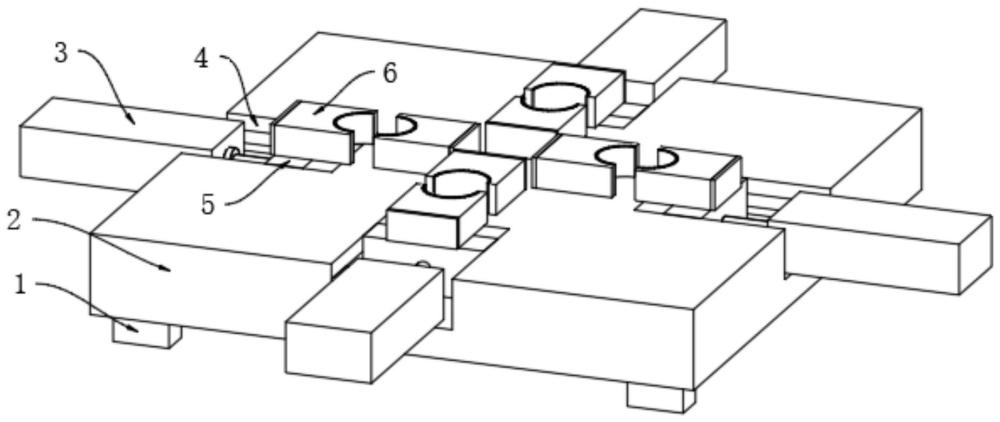

1.一種產品氣動定位治具，包括底板(2)；

2.根據權利要求1所述的一種產品氣動定位治具，其特征在于：所述移動組件(3)包括固定安裝在所述安裝槽(4)內部下表面的氣缸(301)，所述氣缸(301)的輸出端與所述滑動板(5)遠離所述底板(2)內部中心處的一側固定連接，所述安裝槽(4)內側壁開設有滑槽(302)，所述滑槽(302)內部滑動連接有滑塊(303)，所述滑塊(303)靠近所述安裝槽(4)內部中心處的一側與所述滑動板(5)的外表面固定連接。

3.根據權利要求2所述的一種產品氣動定位治具，其特征在于：左側兩個所述夾持板(6)相對的一側與右側兩個所述夾持板(6)相對的一側和前方兩個所述夾持板(6)相對的一側與后方兩個所述夾持板(6)相對的一側均開設有夾持面一(601)，所述夾持面一(601)內側壁固定連接有夾持墊一(603)，左側兩個所述夾持板(6)相背的一側與右側兩個所述夾持板(6)相背的一側和前方兩個所述夾持板(6)相背的一側與后方兩個所述夾持板(6)相背的一側均開設有夾持面二(602)，所述夾持面二(602)內側壁固定連接有夾持墊二(604)。

4.根據權利要求3所述的一種產品氣動定位治具，其特征在于：所述夾持面一(601)設置成弧形狀，所述夾持面二(602)設置成豎直的平面狀。

5.根據權利要求4所述的一種產品氣動定位治具，其特征在于：所述夾持墊一(603)與所述夾持墊二(604)均采用橡膠材質。

6.根據權利要求5所述的一種產品氣動定位治具，其特征在于：所述轉換組件(7)包括開設在所述滑動板(5)內部或者底板(2)內部的內槽(703)，所述內槽(703)內部下表面開設有限位槽(706)，所述限位槽(706)內部活動連接有限位塊(707)，所述限位塊(707)設置成正方體，所述內槽(703)內部活動連接有轉動板(705)，所述轉動板(705)與所述限位塊(707)之間固定連接有連接桿(708)，所述內槽(703)內部上表面開設有上下貫穿式的通孔(701)，所述轉動板(705)頂部與所述內槽(703)內部上表面之間設置有彈簧(704)，所述轉動板(705)頂部中心處固定連接有轉動桿(702)，所述轉動桿(702)的頂端貫穿所述彈簧(704)與所述通孔(701)，且與所述夾持板(6)的底部固定連接，所述彈簧(704)的頂端與底端分別和所述內槽(703)的內部上表面與轉動板(705)的頂部相貼合。

7.根據權利要求6所述的一種產品氣動定位治具，其特征在于：所述夾持板(6)頂部固定連接有把手(8)。

技術總結
本技術屬于氣動定位設備技術領域，具體的說是一種產品氣動定位治具，包括底板，所述底板底部左右兩側的前方與后方均固定連接有支撐塊，所述底板頂部左右兩側與前方與后方均開設有安裝槽，且所述安裝槽內部遠離底板內部中心處的一側與外部相通，所述安裝槽內部設置有移動組件，所述移動組件靠近所述底板內部中心處的一側設置有滑動板，且所述滑動板與所述安裝槽滑動連接，所述滑動板的頂部與所述底板頂部的中心處的左右兩側與前方與后方均設置有夾持板；通過轉換組件便于夾持板的夾持面一與夾持面二進行更換，且便于該治具對不同形狀的物件進行夾持定位，從而使得該治具可以滿足更多的使用需求，且使得該治具使用方便。

技術研發人員：劉鑫瑞,付星
受保護的技術使用者：星禾精密科技（昆山）有限公司
技術研發日：20240426
技術公布日：2025/3/20
