本技術是一種薄膜印刷機用油墨收集裝置，屬于印刷機領域。

背景技術：

1、塑料薄膜生產出后，會根據需要，在使用油墨印刷機其表面進行印刷，現有油墨印刷機的墨盒結構大多呈矩形槽狀，具有儲存油墨的槽腔，當工作時，遞墨輥的三分之一輥身浸泡在油墨中，然后遞墨輥轉動，將油墨附著在轉動輥身上，然后再將輥身上的油墨傳給其墨輥裝置，從而實現上墨、印刷。但是在遞墨輥高速轉動時，容易產生油墨濺射。

2、濺射的油墨會對生產車間的環境和物品造成污染，或者對周圍的員工造成污染，同時濺射的油墨無法回收利用，容易造成資源浪費。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種薄膜印刷機用油墨收集裝置。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：

3、一種薄膜印刷機用油墨收集裝置，包括收集箱和制冷裝置，所述制冷裝置設置在所述薄膜印刷機的側邊，所述收集箱設置在所述制冷裝置的頂部，所述收集箱頂部開設有錐形收集槽，所述錐形收集槽與所述薄膜印刷機上的遞墨輥相對應，所述收集箱的頂部開口處鉸接有箱蓋，且鉸接處與驅動電機的旋轉連接，所述箱蓋內側設有與所述遞墨輥相對應的側邊遮擋機構，所述側邊遮擋機構上設有沖洗機構，所述箱蓋與所述收集箱的相接處設有連接遮擋機構。

4、進一步地，所述側邊遮擋機構包括固定在所述箱蓋內側的遮擋架，所述遮擋架為u型結構，所述遮擋架的兩側端部分別鉸接有一個活動架，所述遮擋架的端部靠近所述活動架一側均開設有容納槽，所述容納槽內壁與所述活動架之間連接有側邊遮擋布，所述側邊遮擋布的內部設有若干個扇骨。

5、進一步地，所述活動架與所述遮擋架的卡接端開設有對接槽，所述對接槽內部設有若干個磁石，所述磁石與所述遮擋架的側邊吸附在一起。

6、進一步地，所述沖洗機構包括固定在所述遮擋架內部的進水管，所述進水管的底部連通有若干個噴頭，若干個所述噴頭錯位設置。

7、進一步地，所述沖洗機構還包括供水軟管與排水管，所述供水軟管的一端與供水管連通，所述供水軟管的另一端貫穿所述箱蓋和所述遮擋架與所述進水管連通，所述排水管設置在所述錐形收集槽內底部，所述排水管的底端與所述制冷裝置相連通，所述排水管內部設有電磁閥。

8、進一步地，所述連接遮擋機構包括開設在所述箱蓋內部的收納腔，所述收納腔為u型結構，所述收納腔一側設有貫穿至所述箱蓋內部的進出口，所述收納腔的彎折處設有固定板，所述收納腔內部一側滑動連接有滑動板，所述滑動板的端部與所述固定板之間設有阻尼彈簧，所述滑動板的中部固定有連接遮擋布，所述連接遮擋布的另一端貫穿所述固定板從所述進出口貫穿至所述收集箱內部與所述收集箱內壁連接固定。

9、進一步地，所述進出口內部設有刮板，所述刮板與所述連接遮擋布的外表面擠壓在一起。

10、進一步地，所述固定板的中部開設有與所述連接遮擋布相配合的通孔，所述收納腔內部設有與所述連接遮擋布相配合的導向軸。

11、進一步地，所述制冷裝置一側開設有清理口，所述清理口內部設有封堵板，所述清理口與所述封堵板之間設有密封圈。

12、本實用新型的有益效果：

13、通過側邊遮擋機構的設計，在需要箱蓋旋轉打開時，拉動兩個活動架，使得活動架從遮擋架上脫離，活動架旋轉張開時會將側邊遮擋布拉開，進而實現對錐形收集槽開口側邊的遮擋。

14、通過沖洗機構的設計，若干個噴頭朝向各不相同，若干個噴頭分別對準遮擋架、兩個側邊遮擋布、連接遮擋布和錐形收集槽，進而可以實現全面清理工作。

15、通過連接遮擋機構的設計，從而在箱蓋旋轉打開時，因為連接遮擋布的一端固定在收集箱內部，所以連接遮擋布的另一端會拉動滑動板在收納腔內滑動，滑動板滑動的同時會擠壓阻尼彈簧。

16、通過刮板的設計，從而在箱蓋回轉蓋在收集箱時，拉扯的連接遮擋布會再次收納到收納腔內部，與此同時，刮板會對連接遮擋布進行刮除，進而將噴射的水流進行刮除處理，確保收納在收納腔內部的連接遮擋布不會攜帶水流。

17、通過清理口和封堵板的設計，從而方便工作人員對制冷裝置內部的油墨進行處理。

18、通過對接槽和磁石的設計，從而可以將鉸接的活動架和遮擋架連接在一起。

技術特征：

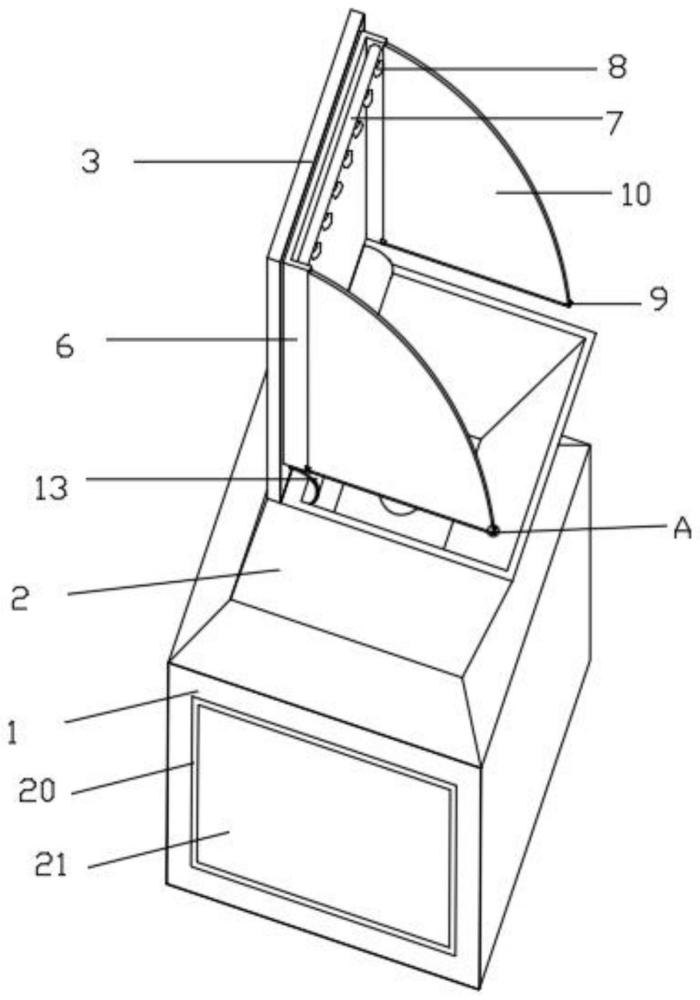

1.一種薄膜印刷機用油墨收集裝置，其特征在于，包括收集箱(2)和制冷裝置(1)，所述制冷裝置(1)設置在所述薄膜印刷機的側邊，所述收集箱(2)設置在所述制冷裝置(1)的頂部，所述收集箱(2)頂部開設有錐形收集槽(4)，所述錐形收集槽(4)與所述薄膜印刷機上的遞墨輥相對應，所述收集箱(2)的頂部開口處鉸接有箱蓋(3)，且鉸接處與驅動電機的旋轉連接，所述箱蓋(3)內側設有與所述遞墨輥相對應的側邊遮擋機構，所述側邊遮擋機構上設有沖洗機構，所述箱蓋(3)與所述收集箱(2)的相接處設有連接遮擋機構。

2.根據權利要求1所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述側邊遮擋機構包括固定在所述箱蓋(3)內側的遮擋架(6)，所述遮擋架(6)為u型結構，所述遮擋架(6)的兩側端部分別鉸接有一個活動架(9)，所述遮擋架(6)的端部靠近所述活動架(9)一側均開設有容納槽，所述容納槽內壁與所述活動架(9)之間連接有側邊遮擋布(10)，所述側邊遮擋布(10)的內部設有若干個扇骨。

3.根據權利要求2所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述活動架(9)與所述遮擋架(6)的卡接端開設有對接槽(11)，所述對接槽(11)內部設有若干個磁石(12)，所述磁石(12)與所述遮擋架(6)的側邊吸附在一起。

4.根據權利要求3所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述沖洗機構包括固定在所述遮擋架(6)內部的進水管(7)，所述進水管(7)的底部連通有若干個噴頭(8)，若干個所述噴頭(8)錯位設置。

5.根據權利要求4所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述沖洗機構還包括供水軟管與排水管(5)，所述供水軟管的一端與供水管連通，所述供水軟管的另一端貫穿所述箱蓋(3)和所述遮擋架(6)與所述進水管(7)連通，所述排水管(5)設置在所述錐形收集槽(4)內底部，所述排水管(5)的底端與所述制冷裝置(1)相連通，所述排水管(5)內部設有電磁閥。

6.根據權利要求5所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述連接遮擋機構包括開設在所述箱蓋(3)內部的收納腔(14)，所述收納腔(14)為u型結構，所述收納腔(14)一側設有貫穿至所述箱蓋(3)內部的進出口(18)，所述收納腔(14)的彎折處設有固定板(15)，所述收納腔(14)內部一側滑動連接有滑動板(16)，所述滑動板(16)的端部與所述固定板(15)之間設有阻尼彈簧(17)，所述滑動板(16)的中部固定有連接遮擋布(13)，所述連接遮擋布(13)的另一端貫穿所述固定板(15)從所述進出口(18)貫穿至所述收集箱(2)內部與所述收集箱(2)內壁連接固定。

7.根據權利要求6所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述進出口(18)內部設有刮板(19)，所述刮板(19)與所述連接遮擋布(13)的外表面擠壓在一起。

8.根據權利要求7所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述固定板(15)的中部開設有與所述連接遮擋布(13)相配合的通孔，所述收納腔(14)內部設有與所述連接遮擋布(13)相配合的導向軸。

9.根據權利要求8所述的一種薄膜印刷機用油墨收集裝置，其特征在于，所述制冷裝置(1)一側開設有清理口(20)，所述清理口(20)內部設有封堵板(21)，所述清理口(20)與所述封堵板(21)之間設有密封圈。

技術總結
本技術提供一種薄膜印刷機用油墨收集裝置，包括收集箱和制冷裝置，所述制冷裝置設置在所述薄膜印刷機的側邊，所述收集箱設置在所述制冷裝置的頂部，所述收集箱頂部開設有錐形收集槽，所述錐形收集槽與所述薄膜印刷機上的遞墨輥相對應，所述收集箱的頂部開口處鉸接有箱蓋，且鉸接處與驅動電機的旋轉連接，所述箱蓋內側設有與所述遞墨輥相對應的側邊遮擋機構，所述側邊遮擋機構上設有沖洗機構。本技術具有如下的有益效果，通過側邊遮擋機構和連接遮擋機構的設計，從而可以對收集箱的進料口進行全方位的遮擋，避免油墨灑出，同時可以通過沖洗機構對側邊遮擋機構和連接遮擋機構進行沖洗，避免油墨的堆積浪費。

技術研發人員：朱必河
受保護的技術使用者：福州宏億德包裝制品有限公司
技術研發日：20240604
技術公布日：2025/3/20
