本實用新型涉及大中專院校的傳感器、虛擬儀器類課程實驗的教學教具領域，尤其是多功能綜合虛擬教學實驗平臺。

背景技術：

最早于上世紀90年代又美國國家儀器(National Instrument)公司提出概念；主要思想是利用模塊化的硬件，結合軟件完成各種測試、測量和自動化應用；使測控領域充分利用計算機技術發發展，帶來儀器技術的革新；

虛擬儀器一般分為軟件和硬件兩部分，軟件一般采用的是NI的LabView；硬件則多種多樣，本實用新型就是對虛擬儀器硬件的創新。

現有的硬件方案多為整體式結構，把所有功能集成在一塊主板上，一旦選定了型號功能就固定了；或者是采用模塊化硬件，但硬件模塊脫離了主板不能單獨運行。

對于目前這種采用集成式設計的虛擬儀器實驗設備來說，使用者無法根據需求進行選配，且功能比較固定，無法進行升級和二次開發，缺乏靈活性和一些技術基礎性實驗，造成使用門檻過高。在教學領域，現有虛擬硬件實驗平臺主要缺點有“功能單一”，“缺乏靈活性”，“使用門檻過高”等缺陷。

技術實現要素：

本實用新型旨在提供一種包含標準機箱、控制板卡、高速區板卡、低速區板卡和綜合實驗面板等，能夠隨時進行擴展，并且功能板卡能夠獨立運行，功能多樣、結構緊湊、現代化程度高的多功能綜合虛擬教學實驗平臺。

為實現上述目的，本實用新型提供如下技術方案：多功能綜合虛擬教學實驗平臺，包括標準機箱和綜合實驗面板，所述標準機箱底部嵌入通信主板，標準機箱上設有控制板卡插槽、高速區板卡插槽和低速區板卡插槽，控制板卡、高速區板卡和低速區板卡分別插入控制板卡插槽、高速區板卡插槽和低速區板卡插槽內；綜合實驗面板與標準機箱連接。

作為本實用新型的進一步方案：所述標準機箱采用標準工控3U機箱，其底部設有通信主板。

作為本實用新型的進一步方案：所述控制板卡的主控器為Cortex-M4處理器，設有USB、以太網、RS232通信接口，連接PC端和顯示器。

作為本實用新型的進一步方案：所述高速區板卡包括高速ADC板卡、高速DAC板卡和高速數字輸入板卡三種板卡。

作為本實用新型的進一步方案：所述低速區板卡包括可調電源板卡、萬用表板卡和綜合測試板卡三種板卡。

作為本實用新型的進一步方案：所述綜合實驗面板上設有68Pin的高密度接口，通過68Pin連接線與綜合測試板卡相連，該綜合實驗面板上安裝數個實驗?zāi)K，包含有八個按鍵、八個撥碼開關、八個LED、兩個電位器、兩個編碼器、三個電源接口、三個傳感器擴展接口、兩個繼電器、兩個數碼管、一個直流風扇和一個面包板。

作為本實用新型的進一步方案：所述綜合實驗面板上還設有電流調節旋鈕、電壓調節旋鈕、直流電機步進電機舵機信號輸入接口、步進電機輸出接口和舵機輸出接口。

與現有技術相比，本實用新型的有益效果是：該多功能綜合虛擬教學實驗平臺具有以下優點：一、采用機箱加板卡式結構，可以根據需求自由搭配硬件平臺；二、功能豐富，不但含虛擬儀器比不可少的高速ADC板卡、高速DAC板卡、高速數字輸入板卡、可調電源板卡、萬用表板卡，還含有非常實驗高校學生入門所使用的綜合測試板卡；三、接口豐富：提供USB、以太網、RS232通信接口與PC端虛擬軟件進行通信。

本實用新型包含標準機箱、控制板卡、高速區板卡、低速區板卡和綜合實驗面板等，能夠隨時進行擴展，并且功能板卡能夠獨立運行，功能多樣、結構緊湊、現代化程度高、成本較低，能夠更好的滿足各高校相關專業對硬件平臺的需求，值得大力推廣。

附圖說明

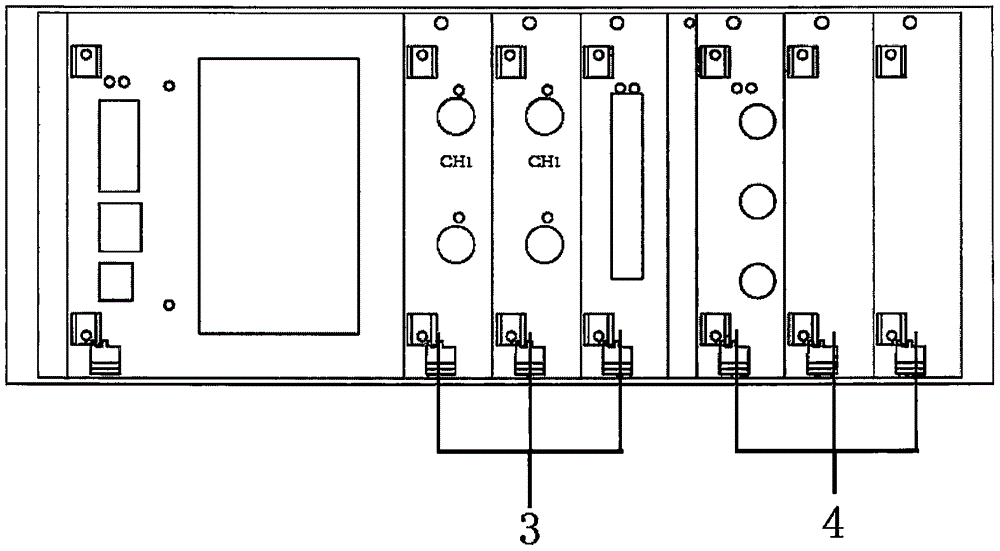

圖1為本實用新型的結構示意圖；

圖2為本實用新型的整體示意圖；

圖3為本實用新型的工作原理圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型實施例中，多功能綜合虛擬教學實驗平臺，包括標準機箱1和綜合實驗面板5，所述標準機箱1底部嵌入通信主板，標準機箱1上設有控制板卡插槽、高速區板卡插槽和低速區板卡插槽，控制板卡2、高速區板卡3和低速區板卡4分別插入控制板卡插槽、高速區板卡插槽和低速區板卡插槽內；綜合實驗面板5與標準機箱1連接；

標準機箱1采用標準的工控3U機箱，其底部為通信主板，主板上設有控制板卡插槽、高速區板卡插槽以及低速區板卡插槽。(開放式體系機構，可以根據需求自由搭配硬件模塊)；

控制板卡2采用高性能、低功耗的Cortex-M4處理器作為主控器，提供USB、以太網、RS232通信接口與PC端進行通信，并提供4.3寸LCD顯示屏支持完備的人機交互

高速區板卡3包括高速ADC板卡、高速DAC板卡和高速數字輸入板卡三種板卡，三種板卡硬件結構都是通過FPGA加功能芯片實現的；其中高速ADC板卡的采樣速率為250MSa/s、分辨率為8bit、通道數為2通道；高速DAC板卡的采樣率為275MSa/s、分辨率為12bit、通道數為2通道；高速數字輸入板卡的采樣率為200MSa/s、通道數為16通道。(體現功能豐富)

低速區板卡4包括可調電源板卡、萬用表板卡和綜合測試板卡三種板卡，三種板卡都是通過嵌入式系統實現；其中可調電源板卡能夠同時輸出2路0-12V電壓源；萬用表板卡 能夠?qū)﹄妷骸㈦娏鳌㈦娮琛㈦娙荨⒍O管進行測量；綜合測試板卡包含8路12bit的模擬采樣通道、16路數字輸入通道、16路數字輸出通道。(體現功能豐富)

綜合實驗面板5采用68Pin的高密度接口17，綜合實驗面板5上提供的實驗?zāi)K包含：八個按鍵6、八個撥碼開關7、八個LED8、兩個電位器9、兩個編碼器10、三個電源接口11、三個傳感器擴展接口12、兩個繼電器13、兩個數碼管14、一個直流風扇15和一個面包板16，通過68Pin連接線與綜合測試板卡相連。(體現功能豐富)。

進一步，所述綜合實驗面板5上還設有電流調節旋鈕18、電壓調節旋鈕19、直流電機步進電機舵機信號輸入接口20、步進電機輸出接口21和舵機輸出接口22。

本實用新型的結構特點及其優點：一、采用機箱加板卡式結構，可以根據需求自由搭配硬件平臺；

二、功能豐富，不但含虛擬儀器比不可少的高速ADC板卡、高速DAC板卡、高速數字輸入板卡、可調電源板卡、萬用表板卡，還含有非常實驗高校學生入門所使用的綜合測試板卡。

三、接口豐富：提供USB、以太網、RS232通信接口與PC端虛擬軟件進行通信。

本實用新型的具體運行的實施過程：一、確認標準機箱1沒有上電，將高速ADC板卡、高速DAC板卡、高速數字輸入板卡插到高速區插槽中，將可調電源板卡、萬用表板卡、綜合測試板卡插到低速區插槽中。

二、標準機箱1背面接入220V標準市電，打開電源，并等待設備啟動完成；

三、用標準的方口USB數據線或交叉串口線或網線將控制板卡2與PC連接起來，在控制板卡2的LCD觸摸屏上選擇相應的板卡并給其上電。

四、在PC端運行板卡相應的程序。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新 型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
