本實用新型涉及防竊電裝置技術領域，具體為一種易于操作的智能反竊電仿真培訓裝置。

背景技術：

隨著電網的發展和電能的商品化，竊電現象越來越普遍。竊電嚴重損害了供電企業的利益，擾亂了供用電秩序，還帶來一系列的供用電安全隱患和社會問題。近年來竊電日趨多樣化、竊電技術日趨智能化、竊電行為日趨產業化。防治竊電、查處竊電問題已成為一個不容忽視的和迫切需要解決的問題。隨著科學技術的發展，社會各界對現代科技的反應也參差不一，有些人利用科技造福于人類，有些人卻利用科技做出違法亂紀的事情，電仿真培訓裝置是為了培訓電力方面的專業人員而存在的一種裝置，該裝置造價昂貴，體積龐大，但由于其防盜措施做得不徹底，所以，還是會有很多不法分子打開裝置，竊取其內部的有價值的元件，而市面上的防盜裝置，多是利用鎖眼內部的繁瑣構造，延長了不法分子打開裝置的時間，但這種方法并不徹底，也比較繁瑣，而且，現有的防盜裝置缺少一種裝置能將竊電人員的外貌特征進行記錄，不能為后期對行竊人員追究刑事責任提供證據；為此，我們提出一種易于操作的智能反竊電仿真培訓裝置。

技術實現要素：

本實用新型的目的在于提供一種易于操作的智能反竊電仿真培訓裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種易于操作的智能反竊電仿真培訓裝置，包括培訓箱體、箱門和防竊電裝置；所述箱門通過轉動鉸鏈轉動設置在培訓箱體側端，且防竊電裝置安裝在箱門上；所述防竊電裝置包括攝像頭、微型升壓變壓器、警報器、數據采集器、A/D轉換器、微處理器、單片機和蓄電池，且攝像頭輸出端與數據采集器輸入端電性連接；所述數據采集器輸出端與A/D轉換器輸入端電性連接，且A/D轉換器輸出端與微處理器輸入端電性連接；所述微處理器和蓄電池輸出端分別與單片機輸入端電性連接，且單片機輸出端分別與微型升壓變壓器和警報器輸出端電性連接；所述微型升壓變壓器一端通過導線與蓄電池連接，且微型升壓變壓器另一端通過導線與箱門連接；所述箱門為不銹鋼材料制成；所述箱門上設置有密碼鎖，且密碼鎖輸出端與數據采集器輸入端電性連接；所述單片機上設置有無線發射器，且無線發射器與監控中心計算機上的無線接收器無線連接。

進一步，所述攝像頭、微型升壓變壓器、警報器、數據采集器、A/D轉換器、微處理器、單片機、蓄電池和密碼鎖與箱門之間連接處分別設置有絕緣材料。

進一步，所述轉動鉸鏈設置有兩個，且均勻分布在培訓箱體和箱門之間。

進一步，所述數據采集器為HK9900型號數據采集器。

進一步，所述A/D轉換器為AD420AN-32型號A/D轉換器。

進一步，所述微處理器為為Corei5-2500T型號微處理器。

進一步，所述單片機為AT89C51型號單片機。

進一步，所述密碼鎖上設置有密碼顯示屏和密碼按鍵。

與現有技術相比，本實用新型的有益效果是：本實用新型易于操作的智能反竊電仿真培訓裝置，其在箱門上設置有密碼鎖，使得熟知密碼的工作人員能通過輸入正確密碼打開箱門，當行竊人員輸入錯誤密碼達到三次時，單片機控制微型升壓變壓器將蓄電池的電壓升到36V，并與箱門連接；有效的防止行竊人員強行拉開箱門，達到防竊的效果，同時，通過箱蓋上的攝像頭能準確的將行竊人員的外貌特征進行記錄并通過單片機上的無線發射器發送到監控中心計算機內進行儲存，為后期對行竊人員追究刑事責任提供證據；實用性強，易于推廣使用。

附圖說明

圖1為本實用新型的整體結構示意圖；

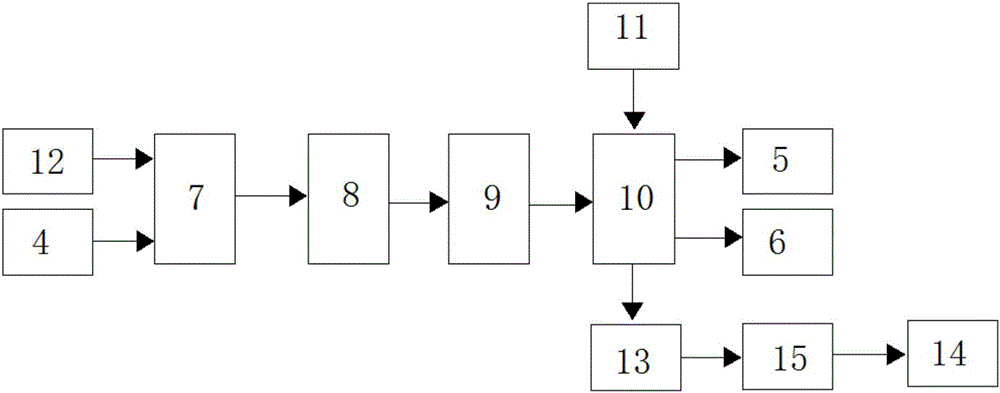

圖2為本實用新型的工作原理框圖；

圖中：1-培訓箱體、2-箱門、3-轉動鉸鏈、4-攝像頭、5-微型升壓變壓器、6-警報器、7-數據采集器、8-A/D轉換器、9-微處理器、10-單片機、11-蓄電池、12-密碼鎖、13-無線發射器、14-監控中心計算機、15-無線接收器、16-密碼顯示屏、17-密碼按鍵。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2本實用新型提供的一種實施例：一種易于操作的智能反竊電仿真培訓裝置，包括培訓箱體1、箱門2和防竊電裝置；所述箱門2通過轉動鉸鏈3轉動設置在培訓箱體1側端，且防竊電裝置安裝在箱門2上；所述防竊電裝置包括攝像頭4、微型升壓變壓器5、警報器6、數據采集器7、A/D轉換器8、微處理器9、單片機10和蓄電池11，且攝像頭4輸出端與數據采集器7輸入端電性連接；所述數據采集器7輸出端與A/D轉換器8輸入端電性連接，且A/D轉換器8輸出端與微處理器9輸入端電性連接；所述微處理器9和蓄電池11輸出端分別與單片機10輸入端電性連接，且單片機10輸出端分別與微型升壓變壓器5和警報器6輸出端電性連接；所述微型升壓變壓器5一端通過導線與蓄電池11連接，且微型升壓變壓器5另一端通過導線與箱門2連接；所述箱門2為不銹鋼材料制成；所述箱門2上設置有密碼鎖12，且密碼鎖12輸出端與數據采集器7輸入端電性連接；所述單片機10上設置有無線發射器13，且無線發射器13與監控中心計算機14上的無線接收器15無線連接；所述攝像頭4、微型升壓變壓器5、警報器6、數據采集器7、A/D轉換器8、微處理器9、單片機10、蓄電池11和密碼鎖12與箱門2之間連接處分別設置有絕緣材料；所述轉動鉸鏈3設置有兩個，且均勻分布在培訓箱體1和箱門2之間；所述數據采集器7為HK9900型號數據采集器；所述A/D轉換器8為AD420AN-32型號A/D轉換器；所述微處理器9為為Corei5-2500T型號微處理器；所述單片機10為AT89C51型號單片機；所述密碼鎖12上設置有密碼顯示屏16和密碼按鍵17。

本實用新型易于操作的智能反竊電仿真培訓裝置工作原理：在開箱門時，熟知密碼的工作人員在密碼鎖12上輸入正確密碼即可打開箱門2，行竊人員在輸入端錯誤密碼達到三次后，單片機10控制警報器6發出警報，同時，單片機10控制微型升壓變壓器5將蓄電池11傳輸到箱門2上的電能升壓為36V，使其行竊人員無法與箱門2接觸；有效的防止行竊人員強行拉開箱門2；同時，攝像頭4拍攝的圖片通過數據采集器7進行采集，再將采集的數據通過A/D轉換器8進行轉換，轉換后的信息通過微處理器9處理后發送到單片機10中，并通過單片機10中的無線發射器13將處理后的信息發送到監控中心計算機14中進行儲存，為后期對行竊人員追究刑事責任提供有效證據；操作簡單。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
