本實用新型涉及點讀機技術領域，更具體地說，特別涉及一種點讀機的USB驅動電路。

背景技術：

點讀機是采用最新光學圖像識別技術和先進的數碼語音技術開發而成的新一代智能閱讀和學習工具。它體現了電子產品與教育行業的完美融合，實現了科技以人為本的理念。點讀機能同時實現點讀、復讀、跟讀、錄音和娛樂等諸多功能。

點讀機一般設有USB接口，以提供點讀機下載功能，而如何設計電路結構簡單的USB驅動電路是非常有必要的。

技術實現要素：

本實用新型的目的在于提供一種結構簡單的點讀機的USB驅動電路。

為了達到上述目的，本實用新型采用的技術方案如下：

一種點讀機的USB驅動電路，包括USB接口、電阻R4、電阻R5、電阻R6、電阻R7、電阻R8、電感L1和單片機；所述USB接口的VUSB端子與通過電感L1與單片機的VUSB端子連接，所述USB接口的DM端子通過電阻R4與單片機的DM端子連接，所述USB接口的DP端子電阻R5與單片機的DP端子連接，所述USB接口的第一GND端子通過電阻R6與單片機的BM1端子連接，所述USB接口的第二GND端子接地，所述USB接口的VUSB端子還依次通過電阻R7、電阻R8接地，所述單片機的USB_DETECT端子還連接在電阻R7和電阻R8之間。

進一步地，還包括與USB接口的VUSB端子連接的第一瞬態抑制二極管E1，與USB接口的DM端子連接的第二瞬態抑制二極管E2，與USB接口的DP端子連接的第三瞬態抑制二極管E3，以及與USB接口的第一GND端子連接的第四瞬態抑制二極管E4。

與現有技術相比，本實用新型的優點在于：本實用新型結構簡單，可有效的插接USB，并且電路的可靠性高。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

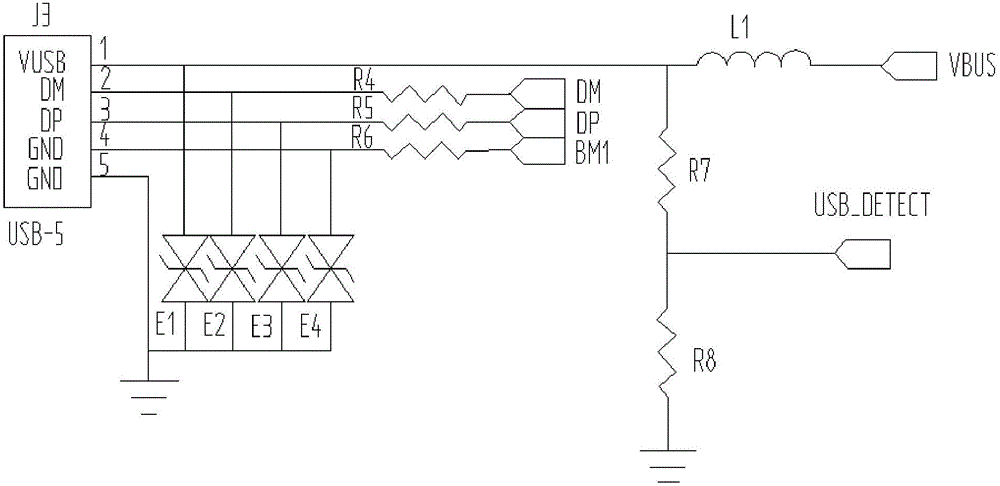

圖1是本實用新型中耳機電路的電路圖。

圖2是本實用新型所述點讀機的USB驅動電路中單片機的電路圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1、圖2所示，本實用新型提供一種點讀機的USB驅動電路，包括USB接口、電阻R4、電阻R5、電阻R6、電阻R7、電阻R8、電感L1和單片機。

所述USB接口的VUSB端子與通過電感L1與單片機的VUSB端子連接，所述USB接口的DM端子通過電阻R4與單片機的DM端子連接，所述USB接口的DP端子電阻R5與單片機的DP端子連接，所述USB接口的第一GND端子通過電阻R6與單片機的BM1端子連接，所述USB接口的第二GND端子接地，所述USB接口的VUSB端子還依次通過電阻R7、電阻R8接地，所述單片機的USB_DETECT端子還連接在電阻R7和電阻R8之間。

為了實現過壓保護，本實用新型還包括與USB接口的VUSB端子連接的第一瞬態抑制二極管E1，與USB接口的DM端子連接的第二瞬態抑制二極管E2，與USB接口的DP端子連接的第三瞬態抑制二極管E3，以及與USB接口的第一GND端子連接的第四瞬態抑制二極管E4。

本實用新型在使用時，通過USB接口的VUSB端子提供5V電壓，電感L1可起到濾波的作用，當外界設備插入USB接口時，可通過USB_DETECT實現信息交換。

本實用新型結構簡單，可有效的插接USB，并且電路的可靠性高。

雖然結合附圖描述了本實用新型的實施方式，但是專利所有者可以在所附權利要求的范圍之內做出各種變形或修改，只要不超過本實用新型的權利要求所描述的保護范圍，都應當在本實用新型的保護范圍之內。
