本實用新型涉及電子移動終端設備，尤其涉及一種駕照自考學車系統，屬于駕考交互技術領域，也就是老司機在線和現場指導駕考學員的學習系統。

背景技術：

目前，我國正逐步放開自考駕照，駕考預約進入“自助”時代，不少人正打算通過自考來獲得駕照。這包括以下兩方面：一方面，駕校存在高成本，長周期，靈活性較差等問題；另一方面，車輛多，閑置車也多，而大多數的擁有良好駕駛技術的老司機缺乏相應平臺來指導新手司機和學員。本實用新型針對上述問題，提供一種基于駕照自考軟件的學車系統。該系統可根據學員和教練時間情況，完成預約、駕駛學習、在線支付等一系列過程。這樣不僅節約了學員的學習成本，讓學員的學習時間和地點更具靈活性，還讓老司機獲得收入，有利于駕照自考的推行。

技術實現要素：

為解決自考學員缺乏低成本的專業指導與老司機沒有提供指導途徑的問題，本實用新型提供一個自考學員與老司機間交流的駕考指導平臺。這不僅為學員提供一個可靠的，低成本的駕考指導，還能給老司機提供指導機會并保障其收入，充分利用閑置車輛。

本實用新型解決其技術問題所采用的方案是：

一種基于駕照自考軟件的學車系統，包括學員移動終端、教練移動終端、車載服務終端和終端處理服務器。其中，車載服務終端包括微型處理器、存儲器、無線網絡通信模塊、GPS模塊、指紋識別模塊、LCD顯示屏、電源接口、攝像頭模塊和控制面板，微型處理器分別與存儲器、無線網絡通信模塊、GPS模塊、指紋識別模塊、LCD顯示屏和控制面板電性連接，在存儲器中安裝駕照自考軟件；微型處理器負責處理數據，存儲器負責存儲數據，無線網絡通信模塊負責收發信息，GPS模塊負責定位，指紋識別負責采集指紋，LCD顯示屏負責顯示信息，電源接口用于接通車內電源，控制面板用來操作駕照自考軟件。學員移動終端、教練移動終端配備無線網絡通信模塊，并安裝駕照自考軟件。終端處理服務器配備網絡通信模塊，并安裝駕照自考軟件。其中，駕照自考軟件的主要功能包括：

1．網絡通信，提供學員、教練、車載服務終端、服務器四者間的數據通信。如：學員與教練進行溝通，學員提交申請與評價，車載服務終端實時向服務器提交監控信息等。

2．提供良好體驗的交互式界面，方便用戶輸入、篩選和閱讀信息。

3．保存與備份數據。如：處理服務器中的用戶信息，交易信息，監控信息等。

4．數據分析與處理，以此提高練車過程和交易的有效性。如：處理服務器對監控信息中的行車路徑進行分析并依據相關標準對練車過程給予評價；處理服務器結合練車時間、地點與教練評級進行分析，得出相應培訓價格。

5．調用硬件驅動，控制相關硬件。如：車載服務終端上，軟件調用攝像頭驅動控制攝像頭進行拍照。

進一步地，所述的車載服務終端的無線網絡通信模塊包括基于PSAM加密通信模塊和WIFI通信模塊。

進一步地，所述的車載服務終端還包括拓展口、控制調試接口和電源接口。其中擴展口用于擴展硬件進行產品升級，增強硬件的兼容性。控制調試接口指的是串口，作為產品的調試與軟件更新的接口。

進一步地，所述的控制面板包括方向按鍵、菜單按鍵和確認按鍵。

優選的，所述的學員移動終端、教練移動終端可以是手機或平板電腦。

優選的，所述的駕照自考軟件為老司機軟件。

車載服務終端是用于對練車過程的監控；終端處理服務器包括學員和教練信息數據庫、通信模塊與交易模塊，數據庫用于對用戶信息的管理，通信模塊進行信息的發送和接收，硬件加密模塊進行教練移動終端與學員移動終端的交易連接與處理。

該基于駕照自考軟件的學車系統的工作流程：通過駕照自考軟件，將學員和教練的身份信息存在終端處理服務器中，組成學員和教練的信息數據庫，數據庫用于對用戶信息的管理；學員使用學員移動終端向終端處理服務器發出預約請求并交納規定的指導費用，終端處理服務器將依據學員所指定的時間、地點和教練是否有車等條件進行篩選，通過無線網絡通信模塊把該預約發送給符合條件的教練移動終端，當終端服務器收到了教練確認預約的信息后，通過無線網絡通信模塊發送信息到學員移動終端通知學員預約成功。然后學員便可以跟著教練學車，車載服務終端用于練車過程中的實時監控，并分析和記錄違規行為。車載服務終端通過指紋識別模塊采集學員和教練的指紋，指紋被微型處理器處理后通過無線網絡通信模塊發送至終端處理服務器，與學員和教練的信息數據庫對比，確保安全；攝像頭模塊進行攝像，記錄教學過程，也可以將影像通過無線網絡通信模塊發送至終端處理服務器；GPS模塊獲取車輛的位置信息，并通過無線網絡通信模塊發送至終端處理服務器。學員完成訓練后，指導費用的支付將由學員確定支付并寫下評價。

本實用新型的有益效果是：針對駕照自考開放，但缺乏相應可靠的平臺情況，設計了一種基于駕照自考軟件的機動車學習方案，不僅根據自考學員情況提供了安全可靠，低成本，靈活性高的駕考途徑，還為老司機提供新的就業機會，提高了車輛使用率。

附圖說明

圖1是本實用新型的系統框架示意圖。

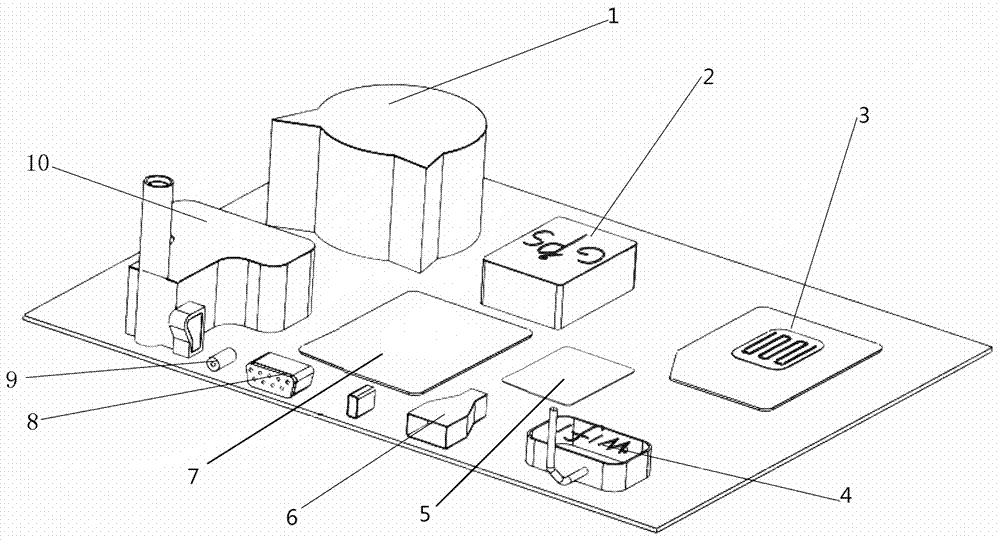

圖2是本實用新型的車載服務終端的內部結構示意圖。

圖3是本實用新型的車載服務終端的結構示意圖。

圖4是本實用新型系統的工作流程圖。

圖中，1是指紋識別模塊，2是GPS模塊，3是基于PSAM加密通信模塊，4是WIFI通信模塊，5是存儲器，6是擴展口，7是微型處理器，8是控制調試接口，9是電源接口，10是攝像頭模塊， 11是LCD顯示屏，12是控制面板，121是方向按鍵，122是菜單按鍵，123是確認按鍵，124是指紋觸摸板。

具體實施方式

通過具體的實施方式對本實用新型進一步說明：

結合圖1實用新型的框架示意圖，該系統由學員移動終端、教練移動終端、車載服務終端以及終端處理服務器組成。學員移動終端和教練移動終端安裝相應的駕照自考軟件，通過無線網絡通信模塊進行信息交流；終端服務器具有學員和教練的信息數據庫、通信模塊以及硬件加密模塊，信息數據庫用于認證和記錄學員與教練信息的工具，通信模塊進行信息發送與接收，硬件加密模塊確保學員與教練交易支付的可靠性。

結合圖2、圖3，該實用新型系統的車載服務終端包括微型處理器7、存儲器5、基于PSAM加密通信模塊3、WIFI通信模塊4、GPS模塊2、指紋識別模塊1、LCD顯示屏11、攝像頭模塊10、拓展口6、控制調試接口8、電源接口9和控制面板12，微型處理器7分別與存儲器5、基于PSAM加密通信模塊3、WIFI通信模塊4、GPS模塊2、指紋識別模塊1、LCD顯示屏11、拓展口6、控制調試接口8、電源接口9和控制面板12電性連接，在存儲器5中安裝駕照自考軟件。車載服務終端主要是對練車過程進行監控，主要功能包括學員打卡（指紋識別），動態監控（攝像頭模塊攝像）以及學車路徑分析（GPS模塊定位）。圖3中LCD顯示屏11作為顯示界面，使用方向按鍵121和確認按鍵123進行功能選擇。學員打卡使用圖3中的指紋觸摸板124進行指紋采集，通過圖2中的基于PSAM加密通信模塊3或者 WIFI通信模塊4這兩種無線通信向終端處理服務器發送學員身份信息。動態監控是系統使用隨機數生成器得到一個隨機數，若該數在一個預先約定的數值范圍內則調用圖2中的攝像頭模塊10進行拍攝，否則等待下一個時間隙再次產生隨機數進行上述過程，以此確保練車時間內教練與學員都在駕考學習。路徑分析是使用GPS模塊對車子行駛路徑進行分析，確保教練的有效教學。分析出長時間靜止或者沒有規定動作（側方位停車、倒樁、連續彎道等），據此提醒教練，甚至處罰教練。

結合圖4，學員移動終端與教練移動終端安裝駕照自考軟件。學員通過移動終端確定篩選條件（如時間、時長、地點等），系統依據篩選條件確定指導費用，當學員交納指導費用后，系統就將該預約請求發送到符合相應條件的教練移動終端上，若在規定時間內沒有教練接受該預約，將通知學員預約失敗并退款。當有教練接受預約，則通知學員預約成功。當指導完成后，學員或教練對指導是否順利存在異議時，雙方可提供相應證據交由系統仲裁或進入人工審核。如：教練遲到、缺席、時長不足等和學員缺席、延長指導時間等問題，雙方有必要收集可靠證據交給系統。當指導順利完成后，學員確定付款并對教練進行評價，系統將指導費付給教練并依據學員評價對教練進行評級。
