本發明是關于試驗用管網模擬裝置的，具體涉及一種供水管網模擬裝置。

背景技術：

自來水在供水管網的輸送過程中，可能由于有機物、微生物、水中余氯以及管道本身的作用而受到二次污染，對城鎮居民的飲用水安全造成巨大隱患。因此，對供水管網內的自來水水質進行進一步的研究以保障管網內水質免受二次污染，是十分必要的。

實際的城鎮供水管網深埋地下，錯綜復雜，不利于進行試驗研究。因此有必要設計一種供水管網模擬裝置，以模擬研究實際管網中的水質變化。常見的管網模擬裝置占地面積較大，不利于在實驗室內搭建。

技術實現要素：

本發明的目的，針對實驗室內不適宜搭建大型供水管網模擬裝置的問題，提供一種占地面積小、簡單易建的供水管網模擬裝置。

本發明通過如下技術方案予以實現。

一種供水管網模擬裝置，包括水箱、流量計、水泵、輸水管，其特征在于，所述流量計為電磁流量計2，所述輸水管為塑膠管4；所述水箱1與水泵3相連接，水泵3與水箱1之間設置有電磁流量計2；供水管網模擬裝置中設置有圓柱形支架5，該圓柱形支架5的外周由下至上纏繞塑膠管4，每5-100m塑膠管4為一獨立可拆卸部分，且每相鄰兩部分塑膠管4之間通過閥門B7相連接；起始部分的塑膠管4與水泵3相連接，水泵3與起始部分的塑膠管4之間設置有閥門A6；

塑膠管4通過各個部分的拆卸、組裝以及采取不同的連接方式，滿足不同的串聯或者并聯的供水管網的模擬情況。

所述的圓柱形支架5的材質為木材或者有機玻璃材料。

塑膠管4的管徑為5～50mm。

圓柱形支架5的直徑為0.5～2.0m，其高度為0.5～1.5m。

本發明與現有技術相比較，具有如下優點：

1.解決了常見模擬管網占地面積大的問題，可以在較小的空間內完成裝置的搭建。

2.每50m塑膠管為獨立可拆卸部分，通過拆卸組裝塑膠管以及采取不同的纏繞方式，可以模擬管網的不同的串聯或并聯情況。

3.相鄰兩部分塑膠管之間有閥門連接，可以檢測模擬管網中不同位置的水質情況。

附圖說明

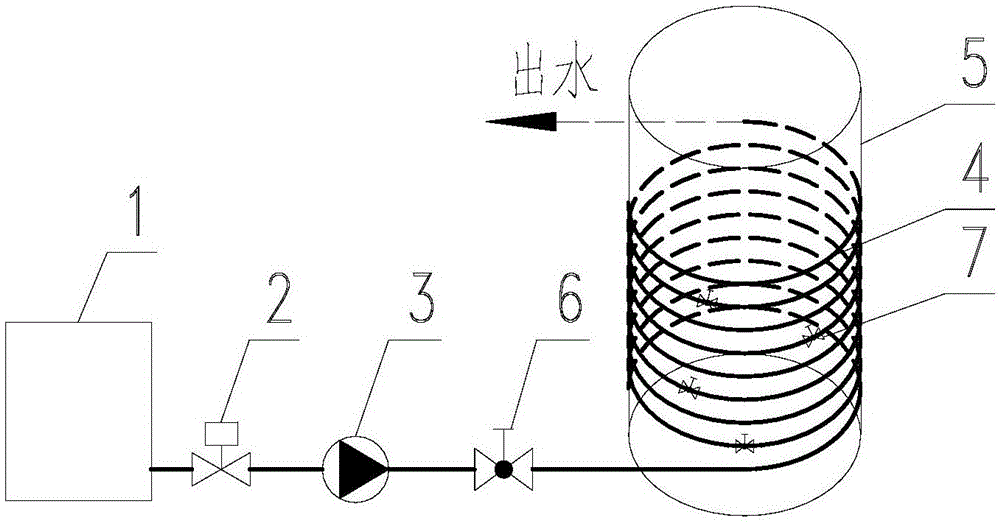

圖1為本發明供水管網模擬裝置的結構示意圖。

本發明附圖標記如下：

1———水箱 2———電磁流量計

3———水泵 4———塑膠管

5———圓柱形支架 6———閥門A

7———閥門B

具體實施方式

下面結合附圖和具體實施例對本發明做進一步說明。

如附圖1所示，本發明的一種供水管網模擬裝置，采用常規的制備工藝進行安裝、制備。

所述的塑膠管4的管徑為8mm，總長度為400m，每50m塑膠管4為一獨立可拆卸部分，共分為8個獨立可拆卸部分，通過各個部分的拆卸、組裝以及采取不同的連接方式，滿足不同的串聯或者并聯的供水管網的模擬情況；

所述的圓柱形支架5材質為木質，半徑為950mm，高為1000mm；

塑膠管4和圓柱形支架5的具體尺寸可以根據實際需要進行調整。

先將水箱1與水泵3相連接，水泵3與水箱1之間設置有電磁流量計2，電磁流量計2的作用是控制塑膠管4中的水流量；圓柱形支架5的外周由下至上纏繞塑膠管4，每50m塑膠管4為一獨立可拆卸部分，共有8個獨立可拆卸部分，且每相鄰兩部分塑膠管4之間通過閥門B7相連接；起始部分的塑膠管4與水泵3相連接，水泵3與起始部分的塑膠管4之間設置有閥門A6；圓柱形支架5最上端的塑膠管4為出水端。
