本發明涉及顯示技術領域，尤指一種極化后的液晶顯示面板的修復方法及修復裝置。

背景技術：

近年來，液晶顯示面板(Liquid Crystal Display，LCD)已經逐漸遍及人們的生活中。液晶顯示面板主要包括相對設置的陣列基板和對向基板，以及位于陣列基板和對向基板之間的液晶分子。通常情況下，將液晶顯示面板劃分為顯示區域和包圍顯示區域的邊框區域。顯示區域主要是用于通過控制電場使得光線選擇性地透過，從而實現畫面顯示，而邊框區域不能透光，主要用于設置外圍電路以及涂布封框膠以密封顯示區域中的液晶。

目前，由于液晶顯示面板自身的原因，不可避免的會混入雜質離子，并且液晶本身也含有雜質離子，因此驅動電壓的不對稱，造成雜質離子聚集，形成內部偏置電場。從而當顯示畫面長時間處于某一固定畫面時，會形成殘像，嚴重的則會造成液晶極化，使得當前畫面無法消失，從而影響液晶顯示面板顯示畫面的質量。

技術實現要素：

有鑒于此，本發明實施例提供了一種極化后的液晶顯示面板的修復方法及修復裝置，用于解決液晶極化以及液晶顯示面板顯示畫面不良的問題。

因此，本發明實施例提供的一種極化后的液晶顯示面板的修復方法，包括：

采集所述液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；

將采集的各所述像素點對應的實際亮度值與預存的各所述像素點對應的標準亮度值進行比較；

將所述實際亮度值與所述標準亮度值之間的差異值超出預設范圍的所述像素點作為補償像素點；

根據所有所述補償像素點與總像素點的比值確定所述液晶顯示面板顯示的所述預設灰階畫面是否滿足要求；

如果不滿足要求，則根據當前采集的各所述像素點對應的實際亮度值與預存的各所述像素點對應的標準亮度值確定各所述像素點對應的電壓補償規則，并控制所述液晶顯示面板按照當前確定的各所述像素點對應的電壓補償規則顯示所述預設灰階畫面，直到所述液晶顯示面板在按照確定的所述電壓補償規則所顯示的所述預設灰階畫面滿足要求為止。

較佳地，在本發明實施例提供的上述修復方法中，根據所有所述補償像素點與所述總像素點的比值確定所述液晶顯示面板顯示的所述預設灰階畫面是否滿足要求具體為：

確定所有所述補償像素點與所述總像素點的比值是否超過預設比例；

若所述比值超過預設比例，則確定所述液晶顯示面板顯示的所述預設灰階畫面不滿足要求。

較佳地，在本發明實施例提供的上述修復方法中，在確定所有所述補償像素點與所述總像素點的比值沒有超過預設比例后還包括：

確定所有所述補償像素點中是否存在位置相鄰的像素點；

若存在，則確定所述液晶顯示面板顯示的所述預設灰階畫面不滿足要求；若不存在，則確定所述液晶顯示面板顯示的所述預設灰階畫面滿足要求。

較佳地，在本發明實施例提供的上述修復方法中，根據當前采集的各所述像素點對應的實際亮度值與預存的各所述像素點對應的標準亮度值確定各所述像素點對應的電壓補償規則，具體為：

針對各所述補償像素點，若所述補償像素點對應的所述實際亮度值大于對應的所述標準亮度值，則需要降低所述補償像素點當前對應的電壓等級；若所述補償像素點對應的實際亮度值小于對應的所述標準亮度值，則需要提升所述補償像素點當前對應的電壓等級。

較佳地，在本發明實施例提供的上述修復方法中，采用電荷耦合元件采集所述液晶顯示面板在顯示所述預設灰階畫面時各所述像素點對應的實際亮度值。

較佳地，在本發明實施例提供的上述修復方法中，所述預設灰階畫面對應的灰階值等于32。

相應地，本發明實施例還提供了一種極化后的液晶顯示面板的修復裝置，包括：

采集模塊，用于采集所述液晶顯示面板在顯示預設灰階畫面時的各像素點對應的實際亮度值；

確定模塊，用于將采集的所述液晶顯示面板在顯示所述預設灰階畫面時的各所述像素點對應的實際亮度值與預存的各所述像素點對應的標準亮度值進行比較，將所述實際亮度值與所述標準亮度值之間的差異值超出預設范圍的所述像素點作為補償像素點，根據所有所述補償像素點與總像素點的比值確定所述液晶顯示面板顯示的所述預設灰階畫面是否滿足要求，以當不滿足要求時，根據當前采集的各所述像素點對應的實際亮度值與預存的各所述像素點對應的標準亮度值確定各所述像素點對應的電壓補償規則；

電壓補償模塊，用于控制所述液晶顯示面板按照當前確定的所述電壓補償規則顯示所述預設灰階畫面。

較佳地，在本發明實施例提供的上述修復裝置中，所述采集模塊為電荷耦合元件。

本發明有益效果如下：

本發明實施例提供的上述極化后的液晶顯示面板的修復方法及修復裝置，該修復方法包括：采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求；如果不滿足要求，則根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則，并控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面，直到液晶顯示面板在按照確定的電壓補償規則所顯示的預設灰階畫面滿足要求為止。本發明實施例通過將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較，確定各像素點對應的電壓補償規則，從而通過根據確定的電壓補償規進行電壓補償來補償液晶的極化，從而使極化后的液晶顯示面板能夠正常顯示。

附圖說明

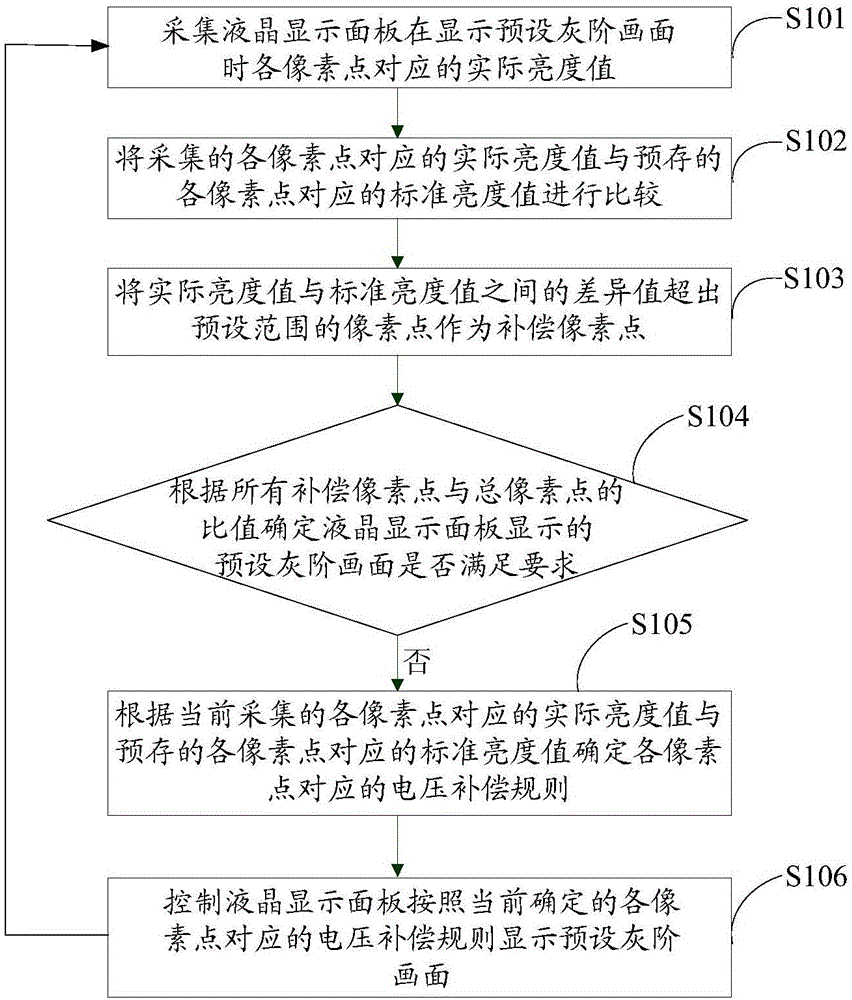

圖1為本發明實施例提供的修復方法的流程圖；

圖2為本發明實施例提供的修復方法中確定液晶顯示面板顯示的預設灰階畫面是否滿足要求的流程圖；

圖3為本發明實施例提供的修復方法的具體實施例的流程圖；

圖4為本發明實施例提供的修復裝置的結構示意圖。

具體實施方式

為了使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明作進一步地詳細描述，顯然，所描述的實施例僅是本發明一部分實施例，而不是全部的實施例，且附圖的目的只是示意說明本發明內容。

本發明實施例提供的一種極化后的液晶顯示面板的修復方法，如圖1所示，具體可以包括以下步驟：

S101、采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；

S102、將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；

S103、將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；

S104、根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求；如果不滿足要求，則執行步驟S105；

S105、根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則；

S106、控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面；之后返回執行步驟S101，直到液晶顯示面板在按照確定的電壓補償規則所顯示的預設灰階畫面滿足要求為止。

本發明實施例提供的上述極化后的液晶顯示面板的修復方法，包括：采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求；如果不滿足要求，則根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則，并控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面，直到液晶顯示面板在按照確定的電壓補償規則所顯示的預設灰階畫面滿足要求為止。本發明實施例通過將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較，確定各像素點對應的電壓補償規則，從而通過根據確定的電壓補償規進行電壓補償來補償液晶的極化，從而使極化后的液晶顯示面板能夠正常顯示。

在具體實施時，預存的各像素點對應的標準亮度值是在液晶顯示面板還沒有發生極化時獲取的，并在獲取后加以保存以當液晶顯示面板發生極化時作為比較的參數。

在具體實施時，在本發明實施例提供的上述修復方法中，如圖2所示，根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求具體為：

S201、確定所有補償像素點與總像素點的比值是否超過預設比例；

S202、若比值超過預設比例，則確定液晶顯示面板顯示的預設灰階畫面不滿足要求。

這是因?yàn)椋话惝?dāng)補償像素點較少時，人眼不容易觀察到由于液晶極化導致的顯示畫面變差。因此，在具體實施實施時，可以根據實際經驗決定預設比例具體是多少。

但是當多個補償像素點聚集在液晶顯示屏的某一區域時，即使補償像素點與總像素點的比值較小，液晶極化導致的顯示畫面變差影響也是明顯的。因此，進一步地，在本發明實施例提供的上述修復方法中，在步驟S201確定所有補償像素點與總像素點的比值沒有超過預設比例后，還包括：

確定所有補償像素點中是否存在位置相鄰的像素點；

若存在，則確定液晶顯示面板顯示的預設灰階畫面不滿足要求；若不存在，則確定液晶顯示面板顯示的預設灰階畫面滿足要求。

在具體實施時，在本發明實施例提供的上述修復方法中，根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則，具體為：

針對各補償像素點，若補償像素點對應的實際亮度值大于對應的標準亮度值，則需要降低補償像素點當前對應的電壓等級；若補償像素點對應的實際亮度值小于對應的標準亮度值，則需要提升補償像素點當前對應的電壓等級。

在具體實施時，在本發明實施例提供的上述修復方法中，可以根據經驗值來確定每一次調整時需要提升或降低電壓等級的級數，例如每次可以提升或降低一個級數，在此不作限定。

在具體實施時，在本發明實施例提供的上述修復方法中，采用電荷耦合元件采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值。

在具體實施時，當液晶顯示面板顯示的畫面發生極化時，一般在顯示灰階值為32灰階的灰階畫面時，人眼觀察到的液晶極化現象較為嚴重，因此較佳地，在本發明實施例提供的上述修復方法中，預設灰階畫面對應的灰階值等于32，當然在具體實施時，預設灰階畫面對應的灰階值也可以為其它灰階值，在此不作限定。

下面通過一個具體實施例說明本發明實施例提供的上述修復方法。具體地，如圖3所示，可以包括以下步驟：

S301、采用電荷耦合元件采集液晶顯示面板在顯示灰階值為32的灰階畫面時各像素點對應的實際亮度值；

S302、將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；

S303、將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；

S304、確定所有補償像素點與總像素點的比值是否超過預設比例；若是，則開始執行步驟S305，若否，則開始執行步驟S308；

S305、確定所述液晶顯示面板顯示的所述預設灰階畫面不滿足要求；

例如預設比例為5％，總像素點為100，若補償像素點大于或等于5，則確定補償像素點與總像素點的比值超過預設比例，則確定液晶顯示面板顯示的預設灰階畫面不滿足要求。

S306、根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則；

即針對各補償像素點，若該補償像素點對應的實際亮度值大于對應的標準亮度值，則需要降低該補償像素點當前對應的電壓等級；若該補償像素點對應的實際亮度值小于對應的標準亮度值，則需要提升該補償像素點當前對應的電壓等級。

S307、控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面；之后返回步驟S301；

S308、確定所有補償像素點中是否存在位置相鄰的像素點；若存在，則返回步驟S305，若不存在，則確定液晶顯示面板顯示灰階值為32灰階的灰階畫面滿足要求。

在具體實施時，液晶顯示面板可能在出廠前發生液晶極化現象，也可能在出廠后發生液晶極化現象。對于在出廠前就發生液晶極化現象的液晶顯示面板，由于液晶顯示面板發生極化，因此不能出廠，這樣會造成液晶顯示面板報廢的問題，從而造成液晶顯示面板的材料浪費。因此在出廠前一旦出現極化現象，通過采用本發明實施例提供的上述修復方法進行修復，可以解決極化后的液晶顯示面板報廢的問題，從而可以節約成本。對于在出廠后發生液晶極化現象的液晶顯示面板，由于液晶顯示面板發生極化，因此客戶不能正常使用，然而通過采用本發明實施例提供的上述修復方法進行修復后，可以使極化后的液晶顯示面板能夠重新使用，從而可以減少材料浪費以及降低成本。

基于同一發明構思，本發明實施例還提供了一種極化后的液晶顯示面板的修復裝置，如圖4所示，包括：

采集模塊1，用于采集液晶顯示面板在顯示預設灰階畫面時的各像素點對應的實際亮度值；

確定模塊2，用于將采集的液晶顯示面板在顯示預設灰階畫面時的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較，將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點，根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求，以當不滿足要求時，根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則；

電壓補償模塊3，用于控制液晶顯示面板按照當前確定的電壓補償規則顯示預設灰階畫面。

本發明實施例提供的上述極化后的液晶顯示面板的修復裝置，通過采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求；如果不滿足要求，則根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則，并控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面，直到液晶顯示面板在按照確定的電壓補償規則所顯示的預設灰階畫面滿足要求為止。本發明實施例通過將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較，確定各像素點對應的電壓補償規則，從而通過根據確定的電壓補償規進行電壓補償來補償液晶的極化，從而使極化后的液晶顯示面板能夠正常顯示。

在具體實施時，在本發明實施例提供的上述修復裝置中，采集模塊為電荷耦合元件。

本發明實施例提供的上述極化后的液晶顯示面板的修復方法及修復裝置，該修復方法包括：采集液晶顯示面板在顯示預設灰階畫面時各像素點對應的實際亮度值；將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較；將實際亮度值與標準亮度值之間的差異值超出預設范圍的像素點作為補償像素點；根據所有補償像素點與總像素點的比值確定液晶顯示面板顯示的預設灰階畫面是否滿足要求；如果不滿足要求，則根據當前采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值確定各像素點對應的電壓補償規則，并控制液晶顯示面板按照當前確定的各像素點對應的電壓補償規則顯示預設灰階畫面，直到液晶顯示面板在按照確定的電壓補償規則所顯示的預設灰階畫面滿足要求為止。本發明實施例通過將采集的各像素點對應的實際亮度值與預存的各像素點對應的標準亮度值進行比較，確定各像素點對應的電壓補償規則，從而通過根據確定的電壓補償規進行電壓補償來補償液晶的極化，從而使極化后的液晶顯示面板能夠正常顯示。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
