本發明涉及斑紋(mura)補償設備和顯示驅動設備。

背景技術：

1、用于顯示圖像的顯示裝置的代表性示例包括使用液晶的液晶顯示器(lcd)和使用有機發光二極管的有機發光二極管(oled)顯示器。

2、由于顯示面板制造過程中的不均勻性，可能會出現其中在顯示面板的一些區域處或特定像素處視覺地識別出亮點或污點(斑紋)的缺陷。為了解決此問題，正在研究斑紋補償方法。

技術實現思路

1、技術問題

2、本發明旨在解決上述問題，并且其技術任務是提供用于使由于顯示面板制造過程中的不均勻性導致的其中在一些區域和特定像素處視覺地識別出亮點或污點(斑紋)的缺陷最小化的斑紋補償設備和顯示驅動設備。

3、技術方案

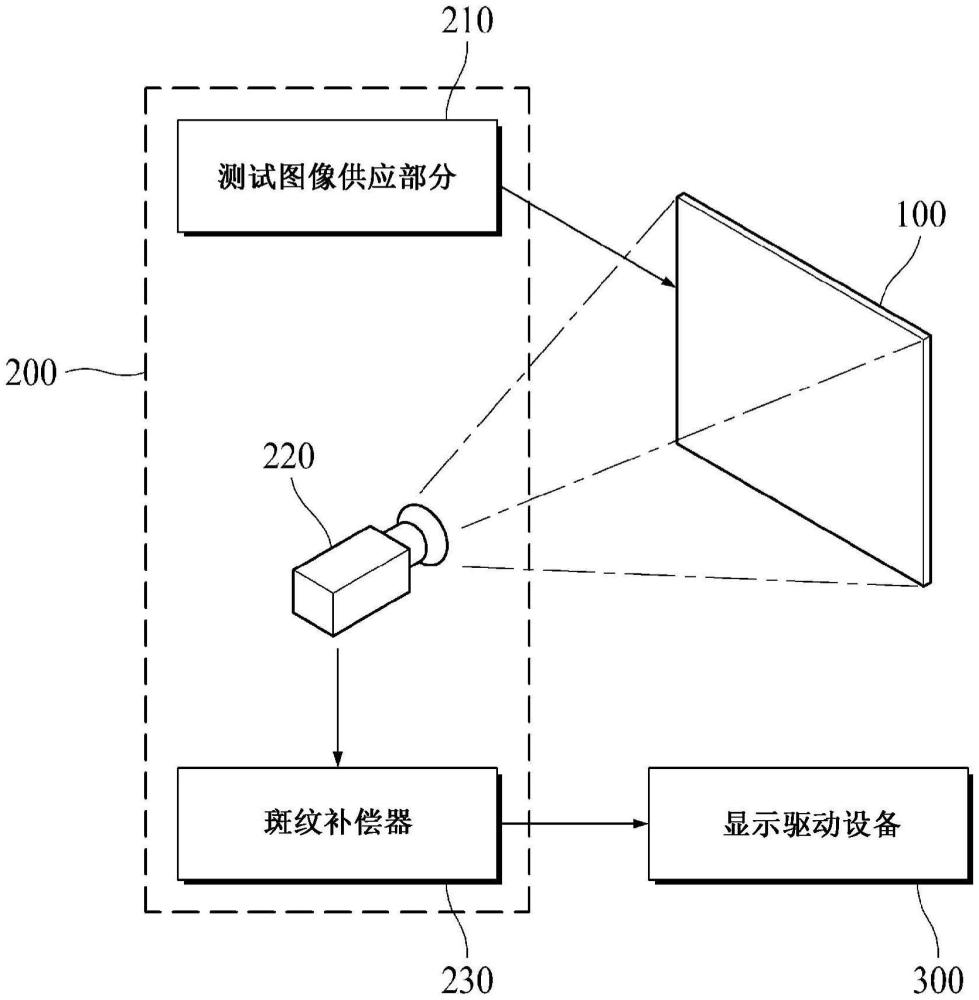

4、根據本發明的實施方式的斑紋補償設備包括：補償參數計算部分，其被配置為通過使用第一測試圖像數據至第三測試圖像數據和第一捕獲圖像數據至第三捕獲圖像數據來針對每個單元塊計算第一補償參數數據至第三補償參數數據，第一補償參數數據至第三補償參數數據是用于斑紋補償公式中的第一補償參數至第三補償參數的數據，其中，第一捕獲圖像數據至第三捕獲圖像數據是通過捕獲通過將第一測試圖像數據至第三測試圖像數據輸入到顯示面板中而顯示在顯示面板上的第一測試圖像至第三測試圖像，并且由包括至少一個像素的單元塊組成；

5、補償參數范圍計算部分，其被配置為通過使用第一補償參數至第三補償參數來針對所有單元塊計算第一補償參數范圍數據至第三補償參數范圍數據；

6、局部補償參數確定部分，其被配置為將第一補償參數至第三補償參數當中，單元塊的值變化最大的補償參數確定為局部補償參數，并且計算作為用于局部補償參數的數據的局部補償參數數據，以及為被確定為局部補償參數的參數計算局部補償參數范圍數據；以及

7、斑紋補償數據輸出部分，其被配置為通過使用第一補償參數數據至第三補償參數數據和第一補償參數范圍數據至第三補償參數范圍數據、以及針對局部補償參數的局部補償參數范圍數據和局部補償參數數據，來輸出斑紋補償數據。

8、發明效果

9、根據本發明的實施方式的斑紋補償設備和顯示驅動設備可以使由于顯示面板制造過程中的不均勻性導致的其中在一些區域和特定像素處視覺地識別出亮點或污點(斑紋)的缺陷最小化。

技術特征：

1.一種斑紋補償設備，所述斑紋補償設備包括：

2.根據權利要求1所述的斑紋補償設備，其中，所述局部補償參數范圍數據是針對每個單元塊的、關于被確定為所述局部補償參數的所述補償參數的范圍的數據，并且

3.根據權利要求1所述的斑紋補償設備，其中，所述斑紋補償數據包括：

4.根據權利要求1所述的斑紋補償設備，其中，所述斑紋補償設備中包括的局部補償參數確定部分被配置為生成局部數據，所述局部數據是用于所述第一補償參數至所述第三補償參數當中被確定為所述局部補償參數的所述補償參數的數據，

5.根據權利要求1所述的斑紋補償設備，其中，所述斑紋補償設備中包括的補償參數范圍計算部分被配置為通過使用所述第一補償參數至所述第三補償參數來針對所有單元塊計算所述第一補償參數至所述第三補償參數中的每一個的范圍，根據預定范圍參考對所述第一補償參數至所述第三補償參數中的每一個的所述范圍進行分類，并且針對所有單元塊生成第一補償參數范圍數據至第三補償參數范圍數據，并且

6.根據權利要求1所述的斑紋補償設備，其中，所述斑紋補償設備中包括的補償參數范圍計算部分被配置為根據預定參考范圍針對所有單元塊生成補償參數范圍數據，并且

7.一種顯示驅動設備，所述顯示驅動設備包括：

8.根據權利要求7所述的顯示驅動設備，其中，所述斑紋補償數據中包括的所述第一補償參數至所述第三補償參數以及被確定為所述局部補償參數的所述補償參數的針對每個單元塊的所述局部補償參數范圍數據中的每一者的數量基本等于第一捕獲圖像數據至第三捕獲圖像數據中的每一者的單元塊的總數量。

9.根據權利要求7所述的顯示驅動設備，其中，所述斑紋補償數據還包括局部數據，所述局部數據是用于所述第一補償參數至所述第三補償參數當中被確定為所述局部補償參數的所述補償參數的數據。

10.根據權利要求9所述的顯示驅動設備，其中，所述顯示驅動器被配置為：

技術總結
根據本發明的實施方式的斑紋補償設備包括：補償參數計算單元；補償參數范圍計算單元；局部補償參數確定單元，其將第一補償參數至第三補償參數當中具有最大補償參數范圍的補償參數確定為局部補償參數，并且計算被確定為局部補償參數的補償參數的補償參數范圍數據；以及斑紋補償數據輸出單元，其用于通過使用第一補償參數數據至第三補償參數數據和針對第一補償參數至第三補償參數的第一補償參數范圍數據至第三補償參數范圍數據、以及針對局部補償參數的局部補償參數范圍數據和局部補償參數數據來輸出斑紋補償數據。

技術研發人員：張斗華
受保護的技術使用者：LX半導體科技有限公司
技術研發日：
技術公布日：2025/4/28
