本發明涉及顯示面板領域,特別是涉及柵極驅動電路及顯示面板。
背景技術:
1、隨著顯示技術的發展,oled(organic?light?emitting?display)開始走向小尺寸主流顯示市場,小尺寸oled顯示產品通常采用goa(gate?on?array)電路來生成并處理像素驅動電路所需的掃描信號。
2、為實現低刷功能,在原理上需要延長驅動晶體管柵極端電壓的保持時間,目前主流的方案為引入更低ioff(漏電流)特性的新材料氧化銦鎵鋅(indium?gallium?zincoxide,下文以igzo代替)制作晶體管,或采取磷元素溝道摻雜工藝制作不同類型晶體管。
3、為進一步減小漏流,igzo為基材的mos(晶體管)注入p形成載流子遷移速率較低的nmos(n型晶體管)。nmos的驅動需采用正向脈沖,與其他pmos(p型晶體管)相反,所以在goa電路的設計中,除開關脈沖(em)和低電平脈沖(pscan)外,還需額外設計一套用于生成高電平脈沖(nscan)的goa電路,但是額外設計一套用于生成高電平脈沖的goa電路會大量占用邊框面積。
技術實現思路
1、本技術主要解決的技術問題是提供一種柵極驅動電路及顯示面板,實現不同掃描信號的輸出。

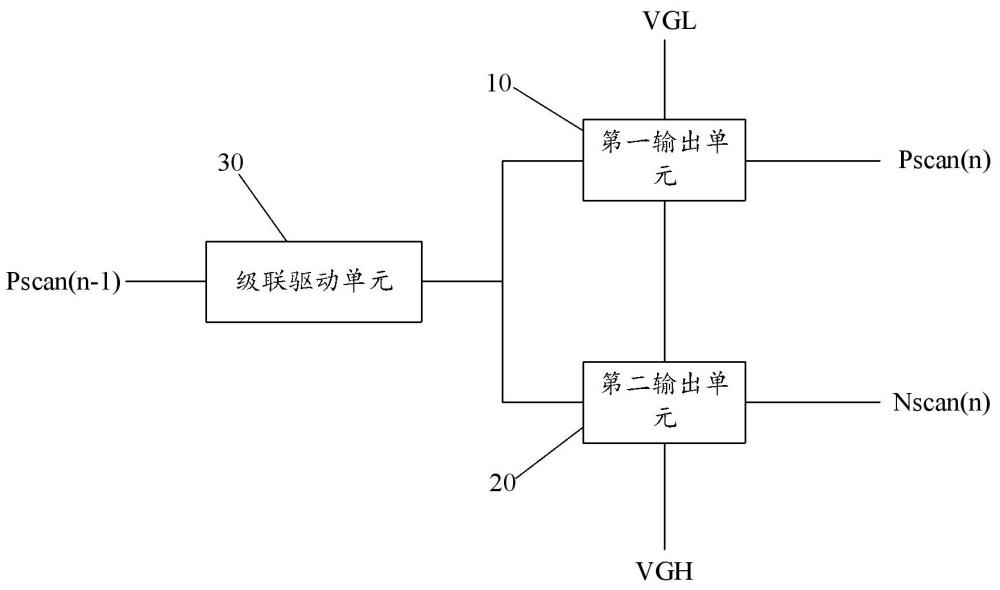

2、為解決上述問題,本技術在第一方面提供了一種柵極驅動電路,其中,所述柵極驅動電路包括:多個級聯的柵極驅動單元,每一所述柵極驅動單元至少包括:級聯驅動單元,與上一級所述柵極驅動單元連接;第一輸出單元,與所述級聯驅動單元連接,用于輸出第一脈沖信號;其中,所述第一脈沖信號為常態高電位的低電位脈沖信號;第二輸出單元,與所述級聯驅動單元連接,用于輸出第二脈沖信號;其中,所述第二脈沖信號為常態低電位的高電位脈沖信號。
3、其中,所述級聯驅動單元與上一級所述柵極驅動單元的第一輸出單元連接。
4、其中,所述第一輸出單元包括第一控制單元和第二控制單元;所述第一控制單元的輸入端與低電位電源線連接,所述第二控制單元的輸入端與高電位電源線連接,所述第一控制單元和所述第二控制單元的控制端與所述級聯驅動單元連接;所述級聯驅動單元控制所述第一控制單元和所述第二控制單元交錯導通來控制所述第一輸出單元輸出所述第一脈沖信號;所述第二輸出單元包括第三控制單元和第四控制單元;所述第三控制單元的輸入端與所述低電位電源線連接,所述第四控制單元的輸入端與所述高電位電源線連接,所述第三控制單元和所述第四控制單元的控制端與所述級聯驅動單元連接,所述級聯驅動單元控制所述第三控制單元和所述第四控制單元交錯導通來控制所述第二輸出單元輸出所述第二脈沖信號。
5、其中,所述第二控制單元包括第一子控制單元和第二子控制單元,所述第一子控制單元和所述第二子控制單元的輸入端均連接所述高電位電源線,控制端均連接所述級聯驅動單元,用于控制所述第一輸出單元輸出所述第一脈沖信號。
6、其中,所述級聯驅動單元包括:第一級聯單元,與上一級所述柵極驅動單元的第一輸出單元連接;第一存儲單元,所述第一存儲單元的第一極板與所述第一級聯單元,用于存儲高電位信號和低電位信號;第一存儲輸出單元,與所述第一存儲單元的第一極板連接,用于根據所述第一存儲單元上存儲的電位信號控制所述第一控制單元和所述第二控制單元的通/斷;第二存儲單元,用于存儲高電位信號和低電位信號;第二存儲輸出單元,與所述第二存儲單元的第一極板連接,用于根據所述第二存儲單元上存儲的電位信號控制所述第三控制單元以及所述第四控制單元的通/斷。
7、其中,所述級聯驅動單元包括:第一級聯單元,與上一級所述柵極驅動單元的第一輸出單元連接;第一存儲單元,所述第一存儲單元的第一極板與所述第一級聯單元,用于存儲高電位信號和低電位信號;第一存儲輸出單元,連接所述第一存儲單元的第一極板和所述第一控制單元、第一子控制單元的控制端,用于根據所述第一存儲單元上存儲的電位信號控制所述第一控制單元和所述第一子控制單元的通斷;第二存儲單元,用于存儲高電位信號和低電位信號;第二存儲輸出單元,連接所述第二存儲單元的第一極板和所述第一子控制單元、第二子控制單元、第三控制單元、第四控制單元的控制端,用于根據所述第二存儲單元上存儲的電位信號控制所述第一子控制單元、所述第二子控制單元、所述第三控制單元以及所述第四控制單元的通/斷。
8、其中,所述級聯驅動單元還包括:下拉單元,連接于所述第二存儲單元的第一極板,用于向所述第二存儲單元存入的低電位信號;上拉單元,連接于所述第二存儲單元的第一極板,用于向所述第二存儲單元存入的高電位信號;其中,所述下拉單元和所述上拉單元不同時工作,所述下拉單元和所述上拉單元包括一組驅動極性相反的晶體管。
9、其中,所述第一級聯單元和所述第一存儲輸出單元的控制端由一組脈沖相位相反的驅動信號線控制;和/或;所述第二存儲輸出單元和所述第一存儲輸出單元的控制端由一組脈沖相位相反的驅動信號線控制。
10、其中,所述級聯驅動單元還包括充電控制單元;所述充電控制單元與所述上拉單元、所述下拉單元以及所述第二存儲單元的第二極板連接,用于控制所述上拉單元和所述下拉單元向所述第二存儲單元的第一極板存入高電位信號或低電位信號;和/或;所述充電控制單元與所述第二存儲輸出單元的控制端由一組脈沖相位相反的驅動信號線控制。
11、其中,所述級聯驅動單元還包括:第一子上拉單元,與所述第一存儲輸出單元的輸出端連接,用于對所述第一存儲輸出單元輸出的低電位進行上拉;第二子上拉單元,與所述第二存儲輸出單元的輸出端連接,用于對所述第二存儲輸出單元輸出的低電位進行上拉。
12、其中,所述第一子上拉單元包括第一電阻和高電位信號線;第二子上拉單元包括第二電阻和高電位信號線。
13、其中,所述第四控制單元還包括第三存儲單元,所述第三存儲單元的第一極板與所述級聯驅動單元連接,所述第三存儲單元的第二極板與所述高電位電源線連接,用于存儲初始電壓信號。
14、其中,所述級聯驅動單元還包括:第二級聯單元,連接于所述第三存儲單元的第一極板和上一級所述柵極驅動單元的第一輸出單元,用于向所述第三存儲單元的第一極板充入初始電壓信號;第三級聯單元,連接于所述第三存儲單元的第二極板和所述高電位電源線,用于向所述第三存儲單元的第二極板充入初始電壓信號;其中,所述第二級聯單元和所述第三級聯單元的控制端與上一級所述柵極驅動單元的第一輸出單元連接。
15、其中,所述第四控制單元還包括第一開關單元和第二開關單元;第一開關單元連接于所述第三存儲單元的第一極板和所述高電位電源線,用于上拉所述第三存儲單元上存儲的初始電壓信號;第二開關單元連接于所述第三存儲單元的第二極板,用于根據所述第三存儲單元上存儲的電壓信號控制輸出所述第二脈沖信號。
16、為解決上述問題,本技術在第二方面提供一種顯示面板,其中,所述顯示面板包括第一方面中任一實施例所述的柵極驅動電路。
