本申請涉及顯示，特別是涉及一種移位寄存器、柵極驅動電路、顯示面板及驅動方法和裝置。

背景技術：

1、隨著顯示技術的不斷進步，顯示裝置的應用場景日益增多，用戶對顯示裝置的需求也變得更加多樣化。在一些應用場景下，顯示裝置采用分區分頻顯示可以有效降低功耗并延長使用壽命。然而，現有的顯示裝置在實現分區分頻顯示時存在顯示不均的問題。

技術實現思路

1、本申請實施例提供了一種移位寄存器、柵極驅動電路、顯示面板及驅動方法和裝置，有助于提高顯示均一性。

2、第一方面，本申請實施例提供了一種移位寄存器，包括：

3、驅動模組，用于輸出初始掃描信號；

4、控制模組，與所述驅動模組連接，用于至少接收所述初始掃描信號、第一電源信號、第二電源信號、第三電源信號、第一頻率控制信號和第二頻率控制信號；所述第一電源信號、所述第二電源信號與所述第三電源信號各不相同；

5、所述控制模組還用于在所述初始掃描信號和所述第一頻率控制信號均有效且所述第二頻率控制信號無效的情況下，輸出所述第一電源信號作為柵極掃描信號；或者，在所述第一頻率控制信號無效且所述初始掃描信號和所述第二頻率控制信號均有效的情況下，輸出所述第二電源信號作為柵極掃描信號。

6、第二方面，本申請實施例提供了一種柵極驅動電路，包括多個級聯的如前所述的移位寄存器。

7、第三方面，本申請實施例提供了一種顯示面板，包括至少一如前所述的柵極驅動電路和像素電路，其中，所述柵極驅動電路與所述像素電路連接。

8、第四方面，本申請實施例提供了一種顯示面板的驅動方法，應用于如前所述的顯示面板，所述顯示面板包括第一顯示區和第二顯示區，所述方法包括：

9、通過控制柵極驅動電路中的部分移位寄存器輸出第一電源信號，驅動所述第一顯示區的像素電路，以驅動所述第一顯示區按照第一頻率顯示；

10、通過控制所述柵極驅動電路中的剩余部分移位寄存器輸出第二電源信號，驅動所述第二顯示區的像素電路，以驅動所述第二顯示區按照第二頻率顯示；其中，所述第一頻率與所述第二頻率不同，所述第一電源信號與所述第二電源信號不同。

11、第五方面，本申請實施例提供了一種顯示裝置，所述顯示裝置包括如前所述的顯示面板。

12、本申請實施例提供的移位寄存器、柵極驅動電路、顯示面板及驅動方法和裝置，通過控制第一頻率控制信號和第二頻率控制信號，控制移位寄存器選擇輸出第一電源信號或者第二電源信號作為柵極掃描信號，由于第一電源信號與第二電源信號不同，因此，本申請能夠為不同頻率的顯示區域的像素電路提供不同電位的柵極掃描信號，具體而言，通過控制初始掃描信號和第一頻率控制信號有效且第二頻率控制信號無效，使得移位寄存器輸出第一電源信號作為柵極掃描信號，并且控制第一頻率控制信號無效且初始掃描信號和第二頻率控制信號均有效，使得移位寄存器輸出第二電源信號作為柵極掃描信號，從而同一移位寄存器能夠針對不同的刷新頻率或者說不同的顯示場景分別提供不同的電源信號作為柵極掃描信號，并且不同的移位寄存器能夠分別為不同頻率的顯示區提供不同的電源信號作為柵極掃描信號，也即，通過具有不同電位的柵極掃描信號，補償了分區分頻顯示場景下晶體管的特性漂移差異，進而能夠補償分區分頻場景下不同顯示區之間的顯示亮度差異，使得不同顯示區的顯示亮度達到平衡，從而達到提升顯示均一性的目的。

技術特征：

1.一種移位寄存器，其特征在于，包括：

2.根據權利要求1所述的移位寄存器，其特征在于，所述控制模組還用于在所述第一頻率控制信號和所述第二頻率控制信號均無效的情況下，輸出所述第三電源信號作為柵極掃描信號。

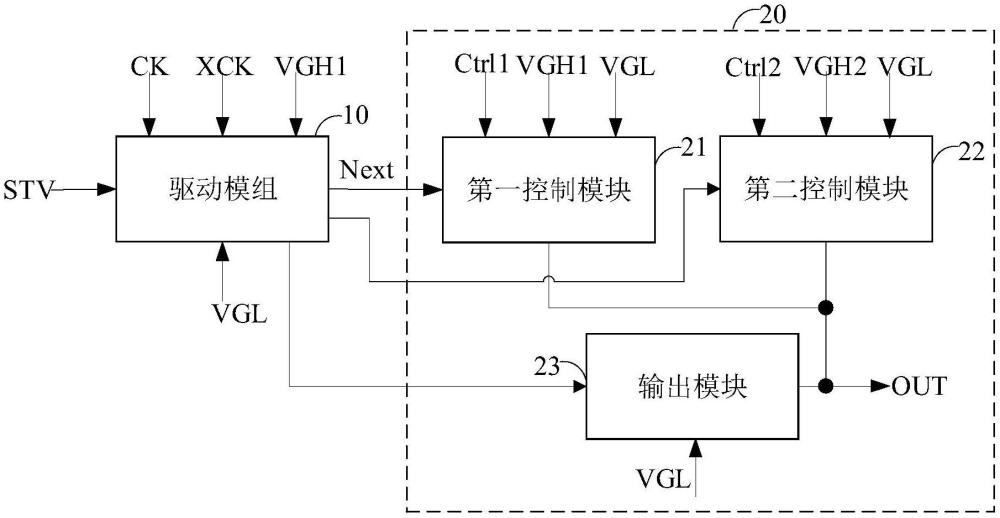

3.根據權利要求1或2所述的移位寄存器，其特征在于，所述控制模組包括第一控制模塊、第二控制模塊和輸出模塊；

4.根據權利要求3所述的移位寄存器，其特征在于，所述第一控制模塊和所述第二控制模塊中均包括第一控制單元和第二控制單元；其中，

5.根據權利要求4所述的移位寄存器，其特征在于，所述第一控制單元包括第一晶體管和第一電容；所述第一晶體管的柵極與所述目標節點連接；所述第一晶體管的第一極分別與所述第二控制單元、所述第一電容的第一端連接，所述第一晶體管的第一極用于輸出所述第一控制信號；所述第一晶體管的第二極用于接收所述目標頻率控制信號；所述第一電容的第二端用于接收所述第三電源信號。

6.根據權利要求5所述的移位寄存器，其特征在于，所述第一晶體管包括雙柵極晶體管；所述第一晶體管為p型晶體管。

7.根據權利要求4所述的移位寄存器，其特征在于，所述第二控制單元包括第二晶體管、第三晶體管和第四晶體管；所述第二晶體管的柵極與所述第一控制單元連接，所述第二晶體管的第一極與所述第二節點連接，所述第二晶體管的第二極分別與所述第三晶體管的第二極、所述第四晶體管的柵極連接，所述第三晶體管的柵極與所述第一節點連接，所述第三晶體管的第一極和所述第四晶體管的第一極分別用于接收所述目標電源信號，所述第四晶體管的第二極與所述第一輸出節點連接。

8.根據權利要求7所述的移位寄存器，其特征在于，所述第二控制單元還包括第二電容，所述第二電容分別與所述第四晶體管的第一極和柵極連接。

9.根據權利要求8所述的移位寄存器，其特征在于，所述第二晶體管、所述第三晶體管和所述第四晶體管分別為p型晶體管。

10.根據權利要求3所述的移位寄存器，其特征在于，所述第一控制模塊和所述第二控制模塊均包括第三控制單元和第四控制單元；其中，

11.根據權利要求10所述的移位寄存器，其特征在于，所述第三控制單元包括第五晶體管、第六晶體管和第七晶體管；所述第五晶體管的柵極分別與所述第二輸出節點、所述第七晶體管的柵極連接，所述第五晶體管的第一極分別與所述第六晶體管的柵極、所述第四控制單元連接，所述第五晶體管的第一極用于輸出所述第三控制信號，所述第五晶體管的第二極用于接收所述目標頻率控制信號，所述第六晶體管的第一極與所述第七晶體管的第一極連接，所述第六晶體管的第二極與所述第四控制單元連接，所述第六晶體管的第二極用于輸出所述第二控制信號，所述第七晶體管的第二極用于接收所述第三電源信號。

12.根據權利要求11所述的移位寄存器，其特征在于，第五晶體管為p型晶體管，第六晶體管和第七晶體管分別為n型晶體管。

13.根據權利要求10所述的移位寄存器，其特征在于，所述第四控制單元包括第八晶體管、第九晶體管、第十晶體管和第三電容；其中，所述第八晶體管的柵極與所述第二輸出節點連接；所述第八晶體管的第一極、所述第九晶體管的第二極、所述第十晶體管的第一極、所述第三電容的第一端連接，所述第八晶體管的第一極用于接收所述目標電源信號；所述八晶體管的第二極分別與所述第三控制單元、所述第九晶體管的第一極和所述第十晶體管的柵極連接；所述第九晶體管的柵極分別與所述第三控制單元和所述第三電容的第二端連接；所述第十晶體管的第二極與所述第一輸出節點連接。

14.根據權利要求13所述的移位寄存器，其特征在于，所述第八晶體管、所述第九晶體管、所述第十晶體管分別為p型晶體管。

15.根據權利要求3所述的移位寄存器，其特征在于，所述輸出模塊包括第十一晶體管，所述第十一晶體管的柵極與所述驅動模組的第三節點連接，所述第十一晶體管的第一極與所述第一輸出節點連接，所述第十一晶體管的第二極用于接收所述第三電源信號。

16.根據權利要求15所述的移位寄存器，其特征在于，所述輸出模塊還包括第四電容，所述第四電容分別與所述第十一晶體管的第一極和柵極連接。

17.一種柵極驅動電路，其特征在于，包括多個級聯的如權利要求1-16任一項所述的移位寄存器。

18.一種顯示面板，其特征在于，包括至少一如權利要求17所述的柵極驅動電路和像素電路，其中，所述柵極驅動電路與所述像素電路連接。

19.一種顯示面板的驅動方法，其特征在于，應用于如權利要求18所述的顯示面板，所述顯示面板包括第一顯示區和第二顯示區，所述方法包括：

20.根據權利要求19所述的方法，其特征在于，所述第一頻率大于所述第二頻率，所述第一電源信號大于所述第二電源信號。

21.根據權利要求20所述的方法，其特征在于，所述方法還包括：

22.一種顯示裝置，其特征在于，包括如權利要求18所述的顯示面板。

技術總結
本申請涉及一種移位寄存器、柵極驅動電路、顯示面板及驅動方法和裝置，涉及顯示技術領域。所述移位寄存器包括：驅動模組，用于輸出初始掃描信號；控制模組，與驅動模組連接，用于至少接收初始掃描信號、第一電源信號、第二電源信號、第三電源信號、第一頻率控制信號和第二頻率控制信號；控制模組還用于在初始掃描信號和第一頻率控制信號均有效且第二頻率控制信號無效的情況下，輸出第一電源信號作為柵極掃描信號；或者，在第一頻率控制信號無效且初始掃描信號和第二頻率控制信號均有效的情況下，輸出第二電源信號作為柵極掃描信號。本申請能夠輸出第一電源信號或第二電源信號作為柵極掃描信號，有助于提升顯示均一性。

技術研發人員：匡建,高婭娜,周星耀,馬向文
受保護的技術使用者：廈門天馬顯示科技有限公司
技術研發日：
技術公布日：2025/4/28
