本技術涉及國土空間規劃模型，具體為一種方便對接底座的模型。

背景技術：

1、國土空間是指國家主權與主權權利管轄下的地域空間，是國民生存的場所和環境，包括陸地、陸上水域、內水、領海、領空等，國土空間模型的建造能夠有效地對國土空間規劃進行模擬實施，便于對國土進行架構規劃，更好的表現國土形貌狀態，從而便于工作人員對國土進行有效合理的規劃。

2、現有的模型在進行使用時，將多組模型進行拼接，再將多組模型粘接在底座的頂端，通過模型對國土形貌進行展示，由于現有的模型與底座之間為粘接連接，使得模型與底座不便快速更換和拆裝，其適用范圍較小。

技術實現思路

1、本實用新型的目的在于提供一種方便對接底座的模型，以解決上述背景技術提出的目前市場上的模型與底座不便快速更換和拆裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種方便對接底座的模型，包括底座主體、支撐架和模型盒，所述底座主體的頂端焊接有支撐架，所述支撐架的內側設置有多組模型盒，所述底座主體的內部通過螺栓安裝有第一伺服電機，所述底座主體的內部位于第一伺服電機的下方通過螺栓安裝有第二伺服電機，所述第一伺服電機的輸出端通過聯軸器連接有第一螺紋桿，所述第一螺紋桿一端的外壁套設有連接柱，所述支撐架的底端開設有通槽，所述連接柱的外壁焊接有延伸至通槽內部的支撐桿。

3、優選的，所述支撐桿的頂端焊接有卡板，所述通槽的內壁焊接有貫穿支撐桿的導向桿。

4、優選的，所述支撐架的內部位于通槽的一側開設有延伸至底座主體內部的連接槽，所述支撐架內部的底端開設有定位槽。

5、優選的，所述模型盒的內部設置有模型主體，所述模型盒的底端焊接有延伸至連接槽內部的固定架，所述模型盒的底端位于固定架的一側焊接有延伸至定位槽內部的定位桿，所述模型盒的底端位于固定架的另一側焊接有延伸至通槽內部的卡柱。

6、優選的，所述底座主體內部的底端開設有滑動槽。

7、優選的，所述第二伺服電機的輸出端通過聯軸器連接有第二螺紋桿，所述第二螺紋桿的外壁套設有連接塊，所述連接塊的底端焊接有延伸至滑動槽內部的滑塊，所述連接塊的頂端通過螺栓安裝有電動推桿，所述電動推桿的頂端通過螺栓連接有卡架。

8、與現有技術相比，本實用新型的有益效果是：

9、1.該模型需要進行安裝時，將多組模型盒放置于支撐架內，卡柱插入通槽的內，通過第一伺服電機和第一螺紋桿帶動連接柱進行移動，連接柱帶動支撐桿和卡板進行移動，使得卡板的一側與卡柱的外壁進行卡合，通過支撐桿和卡板將多組模型盒固定在支撐架的內側，使得模型與底座之間可進行自動對接，從而預防模型在受到撞擊后松動掉落，使得模型便于快速穩定的更換和拆裝。

10、2.該模型需要進行分組展示時，通過第二伺服電機和第二螺紋桿帶動連接塊、滑塊、電動推桿和卡架進行移動，通過電動推桿推動卡架進入連接槽的內部，第二伺服電機和第二螺紋桿帶動連接塊、滑塊、電動推桿和卡架再次進行移動，使得卡架的內側與固定架進行卡合，第一伺服電機、第一螺紋桿、連接柱和支撐桿帶動卡板與卡柱進行分離，電動推桿推動卡架、固定架和模型盒進行上升，使得該組模型盒上升，便于單組模型盒內部的模型主體進行全景展示，使得模型可進行分組展示，便于觀看者觀測模型的全貌。

技術特征：

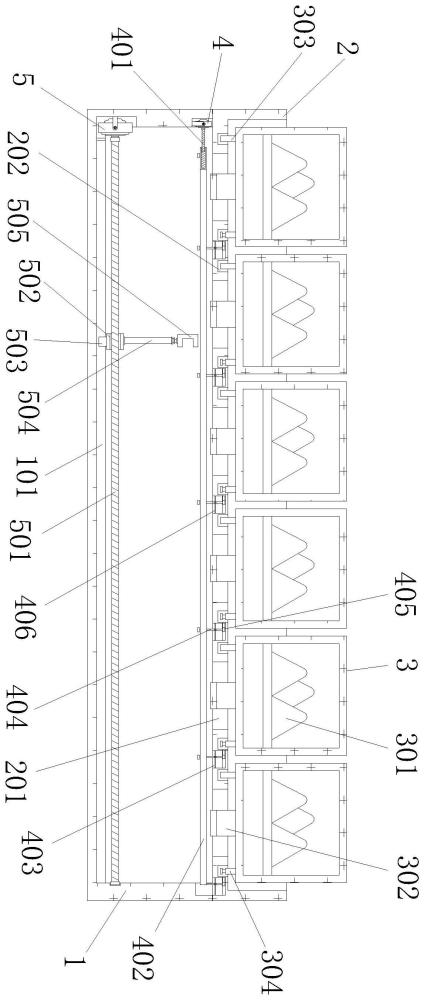

1.一種方便對接底座的模型，包括底座主體(1)、支撐架(2)和模型盒(3)，其特征在于：所述底座主體(1)的頂端焊接有支撐架(2)，所述支撐架(2)的內側設置有多組模型盒(3)，所述底座主體(1)的內部通過螺栓安裝有第一伺服電機(4)，所述底座主體(1)的內部位于第一伺服電機(4)的下方通過螺栓安裝有第二伺服電機(5)，所述第一伺服電機(4)的輸出端通過聯軸器連接有第一螺紋桿(401)，所述第一螺紋桿(401)一端的外壁套設有連接柱(402)，所述支撐架(2)的底端開設有通槽(403)，所述連接柱(402)的外壁焊接有延伸至通槽(403)內部的支撐桿(404)。

2.根據權利要求1所述的一種方便對接底座的模型，其特征在于：所述支撐桿(404)的頂端焊接有卡板(405)，所述通槽(403)的內壁焊接有貫穿支撐桿(404)的導向桿(406)。

3.根據權利要求2所述的一種方便對接底座的模型，其特征在于：所述支撐架(2)的內部位于通槽(403)的一側開設有延伸至底座主體(1)內部的連接槽(201)，所述支撐架(2)內部的底端開設有定位槽(202)。

4.根據權利要求3所述的一種方便對接底座的模型，其特征在于：所述模型盒(3)的內部設置有模型主體(301)，所述模型盒(3)的底端焊接有延伸至連接槽(201)內部的固定架(302)，所述模型盒(3)的底端位于固定架(302)的一側焊接有延伸至定位槽(202)內部的定位桿(303)，所述模型盒(3)的底端位于固定架(302)的另一側焊接有延伸至通槽(403)內部的卡柱(304)。

5.根據權利要求1所述的一種方便對接底座的模型，其特征在于：所述底座主體(1)內部的底端開設有滑動槽(101)。

6.根據權利要求5所述的一種方便對接底座的模型，其特征在于：所述第二伺服電機(5)的輸出端通過聯軸器連接有第二螺紋桿(501)，所述第二螺紋桿(501)的外壁套設有連接塊(502)，所述連接塊(502)的底端焊接有延伸至滑動槽(101)內部的滑塊(503)，所述連接塊(502)的頂端通過螺栓安裝有電動推桿(504)，所述電動推桿(504)的頂端通過螺栓連接有卡架(505)。

技術總結
本技術公開了一種方便對接底座的模型，涉及國土空間規劃模型領域，包括底座主體、支撐架和模型盒，所述底座主體的頂端焊接有支撐架，所述支撐架的內側設置有多組模型盒，所述底座主體的內部通過螺栓安裝有第一伺服電機，所述底座主體的內部位于第一伺服電機的下方通過螺栓安裝有第二伺服電機。本技術通過第一伺服電機和第一螺紋桿帶動連接柱進行移動，連接柱帶動支撐桿和卡板進行移動，使得卡板的一側與卡柱的外壁進行卡合，通過支撐桿和卡板將多組模型盒固定在支撐架的內側，使得模型與底座之間可進行自動對接，從而預防模型在受到撞擊后松動掉落，使得模型便于快速穩定的更換和拆裝。

技術研發人員：陶永輝,王茂盛
受保護的技術使用者：陶永輝
技術研發日：20240308
技術公布日：2025/4/28
