本技術屬于配電網，特別是涉及一種多網架故障模擬裝置。

背景技術：

1、隨著配電自動化建設的不斷推進，fa因其減小停電范圍、縮短停電時間與提高供電可靠性等功能特點得到了各供電公司的青睞，得到了十足的發展。但是目前大量實施的配電自動化項目，其核心功能饋線自動化應用情況不甚理想，沒有發揮出其應有的價值，實用化程度不高。而且對于配電網架的故障缺乏對應的模擬裝置，不能有效模擬配電網架的不同故障情況，不利于對配電網架的故障進行很好的應對。

技術實現思路

1、鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種多網架故障模擬裝置，用于解決現有技術中無法準確模擬配電網架不同故障的問題。

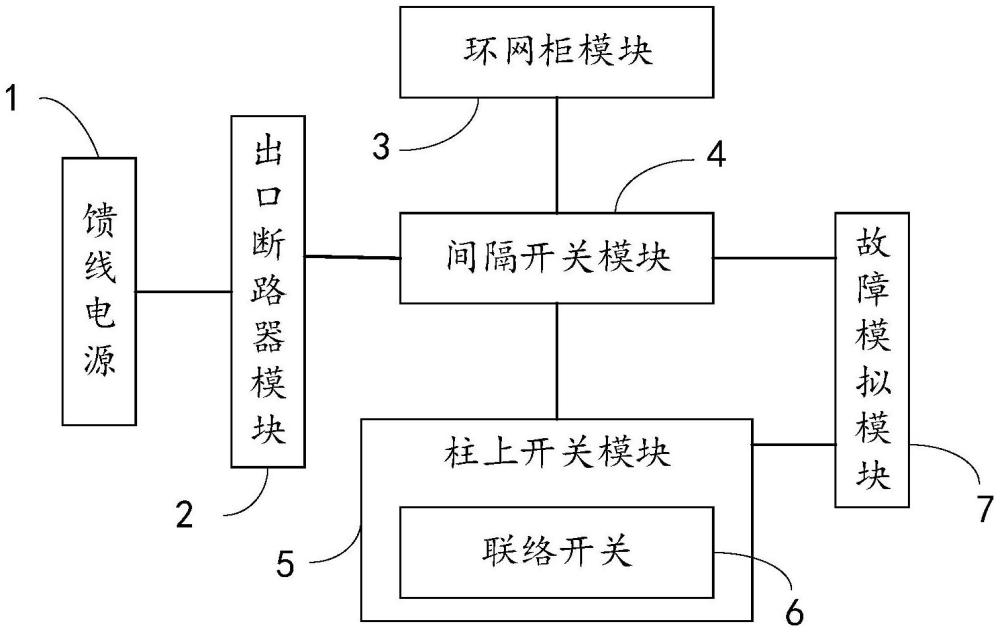

2、為實現上述目的及其他相關目的，本實用新型提供一種多網架故障模擬裝置，包括三相的饋線電源、出口斷路器模塊、環網柜模塊、間隔開關模塊、柱上開關模塊、聯絡開關和多個故障模擬模塊，所述環網柜模塊包括多個環網柜，所述間隔開關模塊包括多個間隔開關，所述饋線電源與所述出口斷路器模塊電連接，所述出口斷路器模塊分別與所述柱上開關模塊、所述間隔開關模塊電連接，所述間隔開關模塊分別與所述環網柜模塊和所述柱上開關模塊電連接，所述聯絡開關連接在所述柱上開關模塊內的開關之間，所述間隔開關模塊內部的開關之間、所述柱上開關模塊內部的開關之間、所述間隔開關模塊與所述出口斷路器模塊之間、所述柱上開關模塊與所述出口斷路器模塊之間均設置有故障接入點，每一個所述故障接入點均通過獨立的故障控制開關與所述故障模擬模塊電連接；

3、其中，所述故障模擬模塊包括進線控制開關單元、過渡電阻單元和出線開關單元，所述進線控制開關單元一端與線路中的三相電纜電連接，所述進線控制開關單元另一端分別與所述過渡電阻單元和所述出線開關單元電連接。

4、于本實用新型的一實施例中，所述進線控制開關單元包括第一進線控制開關、第二進線控制開關和第三進線控制開關，所述出線開關單元包括第一出線開關、第二出線開關、第三出線開關和第四出線開關，所述過渡電阻單元包括串聯連接的固定電阻和可變電阻，所述第一進線控制開關的一端、所述第二進線控制開關的一端和所述第三進線控制開關的一端分別連接三相電纜的其中一相，所述第一進線控制開關的另一端與所述第一出線開關一端、所述第三出線開關一端、所述第四出線開關一端電連接，所述第二進線控制開關的另一端分別與所述第一出線開關另一端、所述第四出線開關另一端和所述第二出線開關一端電連接，所述第三進線控制開關另一端與所述第二出線開關另一端、所述固定電阻一端電連接，所述固定電阻另一端與所述可變電阻一端電連接，所述可變電阻另一端與所述第三出線開關一端電連接，所述第三出線開關另一端接地。

5、于本實用新型的一實施例中，所述出口斷路器模塊包括四個由交流接觸器模擬得到的變電站出口斷路器，分別為第一出口斷路器、第二出口斷路器、第三出口斷路器、第四出口斷路器，所述環網柜模塊包括第一環網柜、第二環網柜、第三環網柜，所述間隔開關模塊包括第一間隔開關、第二間隔開關、第三間隔開關、第四間隔開關、第五間隔開關、第六間隔開關、第七間隔開關和第八間隔開關，所述柱上開關模塊包括第一柱上開關、第二柱上開關、第三柱上開關、第四柱上開關、第五柱上開關、第六柱上開關、第七柱上開關、第八柱上開關、第九柱上開關、第十柱上開關、第十一柱上開關和第十二柱上開關，所述第一出口斷路器的一端、所述第二出口斷路器的一端、所述第三出口斷路器的一端、所述第四出口斷路器的一端均與所述饋線電源電連接，所述第一間隔開關一端、所述第二間隔開關一端均與所述第一環網柜電連接，所述第三間隔開關一端、所述第四間隔開關一端、所述第五間隔開關一端均與所述第二環網柜電連接，所述第六間隔開關一端、所述第七間隔開關一端和所述第八間隔開關一端均與所述第三環網柜電連接，所述第一出口斷路器另一端與所述第一間隔開關另一端之間、所述第二間隔開關另一端和所述第三間隔開關另一端之間、所述第五間隔開關另一端和所述第六間隔開關另一端之間、所述第二出口斷路器另一端與所述第一柱上開關一端之間、所述第一柱上開關另一端與所述第二柱上開關一端之間、所述第二柱上開關另一端和所述第三柱上開關一端之間、所述第三柱上開關另一端與所述第四柱上開關一端之間、所述第三出口斷路器另一端與所述第五柱上開關一端之間、所述第五柱上開關另一端與所述第六柱上開關一端之間、所述第六柱上開關另一端與所述第七柱上開關一端之間、所述第七柱上開關另一端與所述第八柱上開關一端之間、所述第四出口斷路器另一端與所述第九柱上開關一端之間、所述第九柱上開關另一端與所述第十柱上開關一端之間、所述第十柱上開關另一端與所述第十一柱上開關一端之間、所述第十一柱上開關另一端與所述第十二柱上開關一端之間、所述第四柱上開關另一端和所述第八柱上開關另一端之間均設置有所述故障控制開關，以通過所述故障控制開關接入所述故障模擬模塊，所述聯絡開關一端連接在所述第六柱上開關另一端與所述第七柱上開關一端之間，所述聯絡開關另一端連接在所述第十柱上開關另一端與所述第十一柱上開關一端之間。

6、于本實用新型的一實施例中，多個不同的所述故障控制開關之間設置互鎖機制，在同一時刻僅能閉合一個所述故障控制開關。

7、于本實用新型的一實施例中，每一個所述故障控制開關均通過與故障控制器電連接，以通過所述故障控制控制每一個所述故障控制開關。

8、如上所述，本實用新型所述的多網架故障模擬裝置，具有以下有益效果：

9、通過故障模擬模塊對不同的故障進行模擬，同時將故障模擬模塊分別接入到所述間隔開關模塊內部的開關之間、所述柱上開關模塊內部的開關之間、所述間隔開關模塊與所述出口斷路器模塊之間、所述柱上開關模塊與所述出口斷路器模塊之間的故障接入點，從而便于通過故障模擬模塊對整個電網線路的不同位置故障進行模擬，可滿足不同要求的故障模擬，有利于進行故障模擬測試和培訓。

技術特征：

1.一種多網架故障模擬裝置，其特征在于，包括三相的饋線電源、出口斷路器模塊、環網柜模塊、間隔開關模塊、柱上開關模塊、聯絡開關和多個故障模擬模塊，所述環網柜模塊包括多個環網柜，所述間隔開關模塊包括多個間隔開關，所述饋線電源與所述出口斷路器模塊電連接，所述出口斷路器模塊分別與所述柱上開關模塊、所述間隔開關模塊電纜連接，所述間隔開關模塊與所述環網柜模塊電纜連接，所述聯絡開關連接在所述柱上開關模塊的多個開關之間，所述間隔開關之間、所述柱上開關模塊內部的開關之間、所述間隔開關模塊與所述出口斷路器模塊之間、所述柱上開關模塊與所述出口斷路器模塊之間均設置有故障接入點，每一個所述故障接入點均通過獨立的故障控制開關與故障模擬模塊電連接；

2.根據權利要求1所述的多網架故障模擬裝置，其特征在于，所述進線控制開關單元包括第一進線控制開關、第二進線控制開關和第三進線控制開關，所述出線開關單元包括第一出線開關、第二出線開關、第三出線開關和第四出線開關，所述過渡電阻單元包括串聯連接的固定電阻和可變電阻，所述第一進線控制開關的一端、所述第二進線控制開關的一端和所述第三進線控制開關的一端分別連接三相電纜的其中一相，所述第一進線控制開關的另一端與所述第一出線開關一端、所述第三出線開關一端、所述第四出線開關一端電連接，所述第二進線控制開關的另一端分別與所述第一出線開關另一端、所述第四出線開關另一端和所述第二出線開關一端電連接，所述第三進線控制開關另一端與所述第二出線開關另一端、所述固定電阻一端電連接，所述固定電阻另一端與所述可變電阻一端電連接，所述可變電阻另一端與所述第三出線開關一端電連接，所述第三出線開關另一端接地。

3.根據權利要求2所述的多網架故障模擬裝置，其特征在于，所述出口斷路器模塊包括四個由交流接觸器模擬得到的變電站出口斷路器，分別為第一出口斷路器、第二出口斷路器、第三出口斷路器、第四出口斷路器，所述環網柜模塊包括第一環網柜、第二環網柜、第三環網柜，所述間隔開關模塊包括第一間隔開關、第二間隔開關、第三間隔開關、第四間隔開關、第五間隔開關、第六間隔開關、第七間隔開關和第八間隔開關，所述柱上開關模塊包括第一柱上開關、第二柱上開關、第三柱上開關、第四柱上開關、第五柱上開關、第六柱上開關、第七柱上開關、第八柱上開關、第九柱上開關、第十柱上開關、第十一柱上開關和第十二柱上開關，所述第一出口斷路器的一端、所述第二出口斷路器的一端、所述第三出口斷路器的一端、所述第四出口斷路器的一端均與所述饋線電源電連接，所述第一間隔開關一端、所述第二間隔開關一端均與所述第一環網柜電連接，所述第三間隔開關一端、所述第四間隔開關一端、所述第五間隔開關一端均與所述第二環網柜電連接，所述第六間隔開關一端、所述第七間隔開關一端和所述第八間隔開關一端均與所述第三環網柜電連接，所述第一出口斷路器另一端與所述第一間隔開關另一端之間、所述第二間隔開關另一端和所述第三間隔開關另一端之間、所述第五間隔開關另一端和所述第六間隔開關另一端之間、所述第二出口斷路器另一端與所述第一柱上開關一端之間、所述第一柱上開關另一端與所述第二柱上開關一端之間、所述第二柱上開關另一端和所述第三柱上開關一端之間、所述第三柱上開關另一端與所述第四柱上開關一端之間、所述第三出口斷路器另一端與所述第五柱上開關一端之間、所述第五柱上開關另一端與所述第六柱上開關一端之間、所述第六柱上開關另一端與所述第七柱上開關一端之間、所述第七柱上開關另一端與所述第八柱上開關一端之間、所述第四出口斷路器另一端與所述第九柱上開關一端之間、所述第九柱上開關另一端與所述第十柱上開關一端之間、所述第十柱上開關另一端與所述第十一柱上開關一端之間、所述第十一柱上開關另一端與所述第十二柱上開關一端之間、所述第四柱上開關另一端和所述第八柱上開關另一端之間均設置有所述故障控制開關，以通過所述故障控制開關接入所述故障模擬模塊，所述聯絡開關一端連接在所述第六柱上開關另一端與所述第七柱上開關一端之間，所述聯絡開關另一端連接在所述第十柱上開關另一端與所述第十一柱上開關一端之間。

4.根據權利要求3所述的多網架故障模擬裝置，其特征在于，多個不同的所述故障控制開關之間設置互鎖機制，在同一時刻僅能閉合一個所述故障控制開關。

5.根據權利要求4所述的多網架故障模擬裝置，其特征在于，每一個所述故障控制開關均通過與故障控制器電連接，以通過所述故障控制控制每一個所述故障控制開關。

技術總結
本技術提供一種多網架故障模擬裝置，包括三相的饋線電源、出口斷路器模塊、環網柜模塊、間隔開關模塊、柱上開關模塊、聯絡開關和多個故障模擬模塊，饋線電源與出口斷路器模塊電纜連接，出口斷路器模塊分別與柱上開關模塊、間隔開關模塊電纜連接，間隔開關模塊內部的開關之間、柱上開關模塊內部的開關之間、間隔開關模塊與出口斷路器模塊之間、柱上開關模塊與出口斷路器模塊之間均設置有故障接入點，每一個故障接入點均通過獨立的故障控制開關與故障模擬模塊電連接，實現饋線自動化故障模擬。本技術能夠實現對配電網多網架多模饋線自動化針對不同位置的模擬故障處置進行仿真培訓與驗證。

技術研發人員：葉章駿,魏娜,楊熙,廖翔志,高建
受保護的技術使用者：國網四川省電力公司技能培訓中心
技術研發日：20231228
技術公布日：2025/4/28
