本技術涉及展示架，特別涉及一種便于攜帶的展示架。

背景技術：

1、展示架是一種用于輔助展示的工具，主要用于對產品和資料等信息進行展示使用，如在工程施工過程中對于施工相關信息進行展示使用。

2、展示架包括支架和展示板組件等部件，展示板與支架通常為可拆卸連接，方便進行分離使用，在進行安裝時首先要先對支架進行組裝然后將展示板固定在支架的外部，但是展示架的結構一般為一體式結構，在進行使用時往往不能夠進行折疊使用，不方便進行攜帶，為了解決該技術問題，本實用新型提出了一種便于攜帶的展示架。

技術實現思路

1、本實用新型的主要目的在于提供一種便于攜帶的展示架，可以有效解決背景技術中提到的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種便于攜帶的展示架，包括收納盒，所述收納盒的外部安裝有固定塊，所述固定塊的內部轉動連接有固定桿，所述固定桿的內部螺紋連接有固定件一，所述固定桿的內部滑動連接有移動桿，所述移動桿的外部安裝有安裝桿，所述安裝桿的內部安裝有展示板，所述安裝桿的內部滑動連接有固定件二，所述固定桿的內部滑動連接有限位桿，所述限位桿的內部轉動連接有連接桿，所述連接桿的外表面轉動連接有移動塊，所述固定塊的外部安裝有插桿。

4、優選的，所述固定件一的外表面與移動桿的外表面滑動連接，所述固定件二的外表面與展示板的內部螺紋連接，所述固定件二的外表面與收納盒的內部螺紋連接。

5、優選的，所述移動桿的外部安裝有控制桿一，所述控制桿一的外表面與固定桿的內部滑動連接，所述固定桿的內部滑動連接有支撐板，所述限位桿的外表面固定安裝在支撐板的下表面上。

6、優選的，所述支撐板的上方安裝有彈簧，所述彈簧遠離支撐板的一端固定安裝在固定桿的內部，所述支撐板的外部安裝有控制桿二。

7、優選的，所述收納盒的內部開設有收納腔，所述收納盒的內部轉動連接有固定軸，所述固定軸的外部安裝有齒輪，所述齒輪在同一直線上設置有兩組并相互嚙合，所述固定軸的外部安裝有轉動桿。

8、優選的，所述插桿的外表面與齒輪的輪齒相互嚙合，所述收納盒的內部安裝有橫板，所述橫板的外部安裝有輔助桿一，所述輔助桿一的外表面與移動塊的內部滑動連接。

9、優選的，所述橫板的外部安裝有輔助桿二，所述輔助桿二的外表面與移動塊的內部滑動連接。

10、與現有技術相比，本實用新型具有如下有益效果：

11、本實用新型中通過收納盒、固定桿、移動桿和限位桿之間的配合，通過收納盒可以對展示板進行收納，可以對展示板進行防護，在進行使用時通過轉動固定桿令固定桿處于豎直狀態，此時通過控制移動桿移動可以對移動桿的位置進行調節，可以根據需要展示的高度對移動桿的位置進行控制，當固定桿處于豎直狀態時限位桿會進入到固定盒的內部，此時限位桿可以對固定桿進行固定，可以控制固定桿不會發生自動轉動，保證整體使用時的穩定性，實現了對展示架整體的折疊收納，方便工作人員進行攜帶。

12、本實用新型中通過設置齒輪和插板等部件，在轉動桿的下方安裝有滾動輪，當對整體展示架進行打開時可以使用滾動輪對整體進行移動，當固定桿豎直時限位桿在彈簧的作用下會自動進入到固定盒的內部，此時限位桿可以通過連接桿推動移動塊進行移動，移動塊可以帶動插桿進行移動，通過插桿與齒輪的嚙合能夠限制齒輪進行轉動，此時工作人員能夠根據需求對轉動桿的角度進行調節，通過改變滾動輪的位置來到最合適的支撐位置，保證對整體支撐時的穩定性。

技術特征：

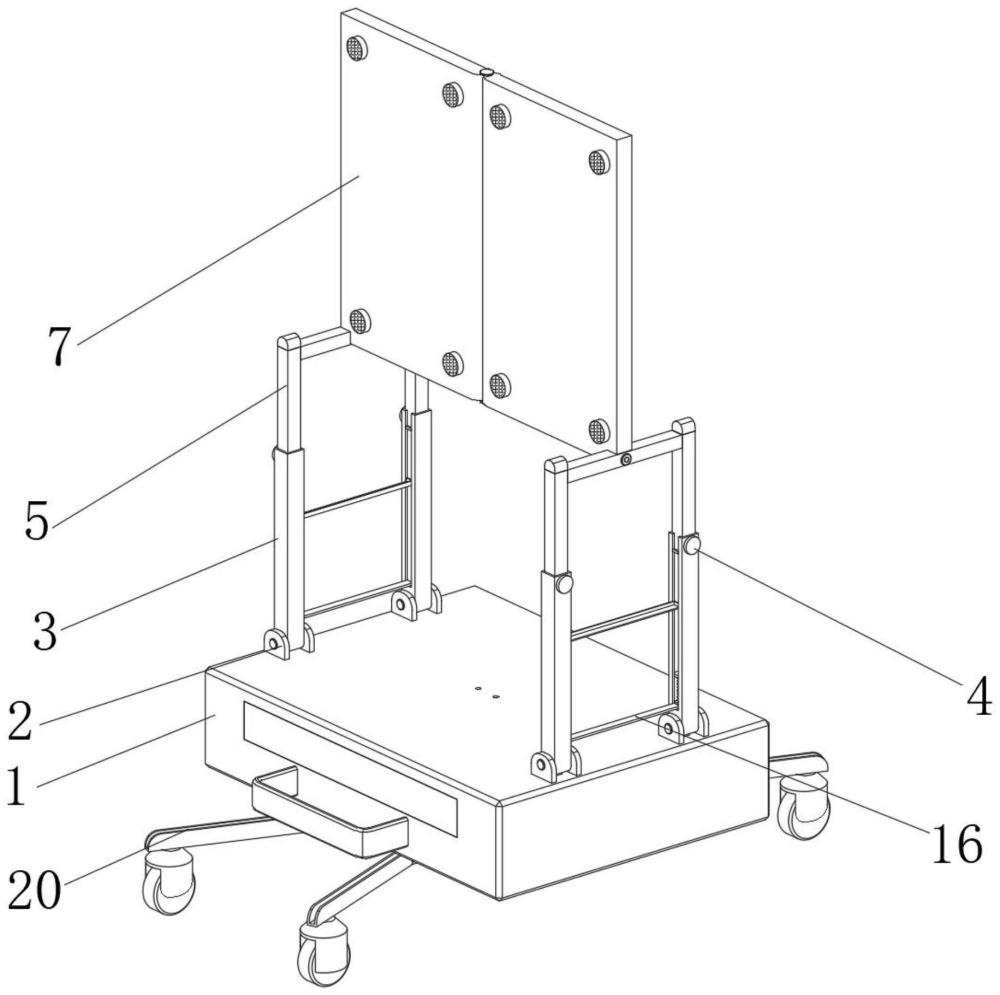

1.一種便于攜帶的展示架，包括收納盒(1)，其特征在于：所述收納盒(1)的外部安裝有固定塊(2)，所述固定塊(2)的內部轉動連接有固定桿(3)，所述固定桿(3)的內部螺紋連接有固定件一(4)，所述固定桿(3)的內部滑動連接有移動桿(5)，所述移動桿(5)的外部安裝有安裝桿(6)，所述安裝桿(6)的內部安裝有展示板(7)，所述安裝桿(6)的內部滑動連接有固定件二(8)，所述固定桿(3)的內部滑動連接有限位桿(9)，所述限位桿(9)的內部轉動連接有連接桿(10)，所述連接桿(10)的外表面轉動連接有移動塊(11)，所述固定塊(2)的外部安裝有插桿(12)。

2.根據權利要求1所述的一種便于攜帶的展示架，其特征在于：所述固定件一(4)的外表面與移動桿(5)的外表面滑動連接，所述固定件二(8)的外表面與展示板(7)的內部螺紋連接，所述固定件二(8)的外表面與收納盒(1)的內部螺紋連接。

3.根據權利要求1所述的一種便于攜帶的展示架，其特征在于：所述移動桿(5)的外部安裝有控制桿一(13)，所述控制桿一(13)的外表面與固定桿(3)的內部滑動連接，所述固定桿(3)的內部滑動連接有支撐板(14)，所述限位桿(9)的外表面固定安裝在支撐板(14)的下表面上。

4.根據權利要求3所述的一種便于攜帶的展示架，其特征在于：所述支撐板(14)的上方安裝有彈簧(15)，所述彈簧(15)遠離支撐板(14)的一端固定安裝在固定桿(3)的內部，所述支撐板(14)的外部安裝有控制桿二(16)。

5.根據權利要求1所述的一種便于攜帶的展示架，其特征在于：所述收納盒(1)的內部開設有收納腔(17)，所述收納盒(1)的內部轉動連接有固定軸(18)，所述固定軸(18)的外部安裝有齒輪(19)，所述齒輪(19)在同一直線上設置有兩組并相互嚙合，所述固定軸(18)的外部安裝有轉動桿(20)。

6.根據權利要求1所述的一種便于攜帶的展示架，其特征在于：所述插桿(12)的外表面與齒輪(19)的輪齒相互嚙合，所述收納盒(1)的內部安裝有橫板(21)，所述橫板(21)的外部安裝有輔助桿一(22)，所述輔助桿一(22)的外表面與移動塊(11)的內部滑動連接。

7.根據權利要求6所述的一種便于攜帶的展示架，其特征在于：所述橫板(21)的外部安裝有輔助桿二(23)，所述輔助桿二(23)的外表面與移動塊(11)的內部滑動連接。

技術總結
本技術公開了一種便于攜帶的展示架，涉及展示架技術領域，包括收納盒，所述收納盒的外部安裝有固定塊，所述固定塊的內部轉動連接有固定桿，所述固定桿的內部螺紋連接有固定件一，所述固定桿的內部滑動連接有移動桿，所述移動桿的外部安裝有安裝桿，所述安裝桿的內部安裝有展示板，通過收納盒、固定桿、移動桿和限位桿之間的配合，通過收納盒可以對展示板進行收納，可以對展示板進行防護，通過控制移動桿移動可以對移動桿的位置進行調節，當固定桿處于豎直狀態時限位桿會進入到固定盒的內部，此時限位桿可以對固定桿進行固定，實現了對展示架整體的折疊收納，方便工作人員進行攜帶。

技術研發人員：衛軍水
受保護的技術使用者：西安三聯國際會展集團有限責任公司
技術研發日：20240509
技術公布日：2025/4/28
