本申請涉及配電柜，尤其是涉及一種配電柜門加工用固定裝置。

背景技術：

1、配電柜門是電力系統中的重要組成部分，具有保護設備、防止誤操作、提高安全性等多重功能。在現代工業和商業領域，配電柜門的設計、制造和安裝都受到嚴格的標準和規范的制約，以確保電力系統的穩定和安全運行；現有的配電柜門在進行打孔加工工作中，都是直接放置在操作臺上，在打孔加工中，配電柜門會出現偏移，影響打孔加工的精確性。

技術實現思路

1、為了解決在打孔加工中，配電柜門會出現偏移的問題，本申請提供一種配電柜門加工用固定裝置。

2、本申請提供的一種配電柜門加工用固定裝置采用如下的技術方案：

3、一種配電柜門加工用固定裝置，包括兩個上位板，兩個所述上位板的頂面均開設有兩個螺紋孔，兩個所述上位板的頂面均螺紋安裝有兩個限制桿一，兩個所述限制桿一的外側均開設有螺紋，兩個所述限制桿一的一端均從上位板的頂面貫穿連接下位板，兩個所述上位板的底面和下位板的頂面開設有半放置孔一，兩個所述上位板的頂面均設置有定位板。

4、優選的，兩個所述定位板的頂面螺紋安裝有連接桿，兩個所述連接桿的一端均從定位板的頂部與上位板貫穿連接，兩個所述連接桿的頂端均與定位板平齊，兩個所述定位板的頂面均設置有轉板，兩個所述轉板的頂面均螺紋安裝螺紋桿，兩個所述螺紋桿的底端三分之一處均開設有螺紋，兩個所述螺紋桿的一端均從轉板的外側與定位板貫穿連接，兩個所述螺紋桿的一端均從定位板的外側與上位板貫穿連接。

5、優選的，兩個所述轉板的頂面均螺紋安裝有推桿，兩個所述推桿的一端均從轉板的外側貫穿連接夾持盤，兩個所述夾持盤的底面均采用橡膠材質。

6、優選的，兩個所述下位板的一側均設置有下位連接板，所述下位連接板的兩側均固定安裝有伸縮桿，兩個所述伸縮桿的一端均從下位板的一側貫穿連接螺帽。

7、優選的，所述下位連接板的頂面設置有上位連接板，所述上位連接板的頂面螺紋安裝有兩個限制桿二，兩個所述限制桿二的外側均開設有螺紋，兩個所述限制桿二的一端均從上位連接板貫穿連接下位連接板，所述上位連接板底面和下位連接板頂面均開設有半放置孔二。

8、綜上所述，本申請包括以下有益技術效果：

9、1.通過旋轉轉板，再旋轉推桿穿過轉板使夾持盤向下移動，使夾持盤貼近配電柜門，使配電柜門夾持在放置臺和夾持盤之間；相較于現有技術，具有進一步夾持的效果；

10、2.通過下位板的半放置孔一使配電柜門得到放置，配電柜門與半放置孔一平齊，再通過限制桿一的一端穿過上位板到下位板，使上位板到下位板將配電柜門夾持，并旋轉兩個限制桿一，使上位板和下位板得到固定；相較于現有技術，具有夾持配電柜門的效果。

技術特征：

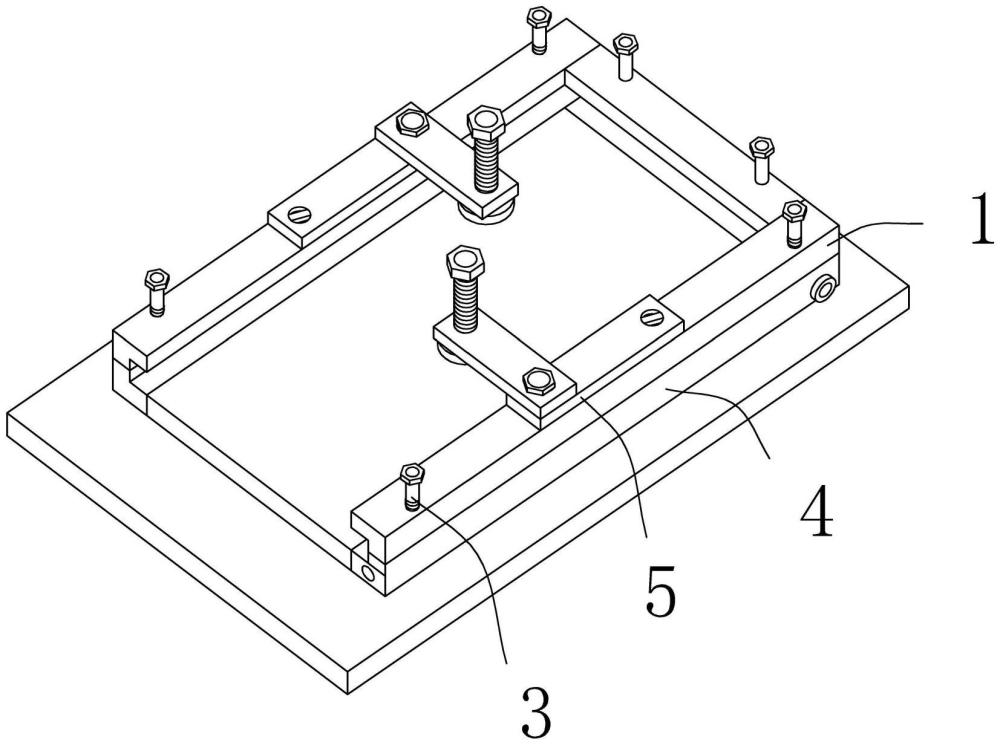

1.一種配電柜門加工用固定裝置，包括兩個上位板(1)，其特征在于，兩個所述上位板(1)的頂面均開設有兩個螺紋孔，兩個所述上位板(1)的頂面均螺紋安裝有兩個限制桿一(3)，兩個所述限制桿一(3)的外側均開設有螺紋，兩個所述限制桿一(3)的一端均從上位板(1)的頂面貫穿連接下位板(4)，兩個所述上位板(1)的底面和下位板(4)的頂面開設有半放置孔一，兩個所述上位板(1)的頂面均設置有定位板(5)。

2.根據權利要求1所述的一種配電柜門加工用固定裝置，其特征在于，兩個所述定位板(5)的頂面螺紋安裝有連接桿(2)，兩個所述連接桿(2)的一端均從定位板(5)的頂部與上位板(1)貫穿連接，兩個所述連接桿(2)的頂端均與定位板(5)平齊，兩個所述定位板(5)的頂面均設置有轉板(6)，兩個所述轉板(6)的頂面均螺紋安裝螺紋桿(7)，兩個所述螺紋桿(7)的底端三分之一處均開設有螺紋，兩個所述螺紋桿(7)的一端均從轉板(6)的外側與定位板(5)貫穿連接，兩個所述螺紋桿(7)的一端均從定位板(5)的外側與上位板(1)貫穿連接。

3.根據權利要求2所述的一種配電柜門加工用固定裝置，其特征在于，兩個所述轉板(6)的頂面均螺紋安裝有推桿(8)，兩個所述推桿(8)的一端均從轉板(6)的外側貫穿連接夾持盤(9)，兩個所述夾持盤(9)的底面均采用橡膠材質。

4.根據權利要求1所述的一種配電柜門加工用固定裝置，其特征在于，兩個所述下位板(4)的一側均設置有下位連接板(10)，所述下位連接板(10)的兩側均固定安裝有伸縮桿(11)，兩個所述伸縮桿(11)的一端均從下位板(4)的一側貫穿連接螺帽。

5.根據權利要求4所述的一種配電柜門加工用固定裝置，其特征在于，所述下位連接板(10)的頂面設置有上位連接板(13)，所述上位連接板(13)的頂面螺紋安裝有兩個限制桿二(12)，兩個所述限制桿二(12)的外側均開設有螺紋，兩個所述限制桿二(12)的一端均從上位連接板(13)貫穿連接下位連接板(10)，所述上位連接板(13)底面和下位連接板(10)頂面均開設有半放置孔二。

技術總結
本申請涉及配電柜技術領域，且公開了一種配電柜門加工用固定裝置，包括兩個上位板，兩個所述上位板的頂面均開設有兩個螺紋孔，兩個所述上位板的頂面均螺紋安裝有兩個限制桿一，兩個所述限制桿一的外側均開設有螺紋，兩個所述限制桿一的一端均從上位板的頂面貫穿連接下位板，兩個所述上位板的底面和下位板的頂面開設有半放置孔一，兩個所述上位板的頂面均設置有定位板；本申請通過旋轉轉板，再旋轉推桿穿過轉板使夾持盤向下移動，使夾持盤貼近配電柜門，使配電柜門夾持在放置臺和夾持盤之間達到進一步夾持的效果。
