本技術涉及地質勘察設備領域，具體而言，涉及一種定位標識桿。

背景技術：

1、地質勘察隸屬地質工程領域，其以自然科學和地球科學為理論基礎，以地質調查、礦產資源的普查與勘探、重大工程的地質結構與地質背景涉及的工程問題為主要對象，以地質學、地球物理和地球化學技術、數學地質方法、遙感技術、測試技術、計算機技術等為手段，為國民經濟建設提供服務。地質勘察需要使用到定位標識桿放置在指定位置進行標識定位。

2、現有的地質勘察用定位標識桿在使用后，單一的插在地上不夠吸引勘探者的注意力，特別是到了晚上標識桿更不容易被發現，影響勘察工作的進行，而且由于地質的種類眾多，標識桿會用到各種地質，插入地面后可能不穩定，因此我們對此做出改進，提出一種定位標識桿。

技術實現思路

1、本實用新型的目的在于：針對目前存在的標識桿在使用后，如果到了晚上標識桿不容易被發現，影響勘察工作的進行，而且由于地質的種類眾多，標識桿會用到各種地質，插入地面后可能不穩定。

2、為了實現上述實用新型目的，本實用新型提供了以下技術方案：

3、定位標識桿，以改善上述問題。

4、本申請具體是這樣的：

5、包括主桿，所述主桿背面固定安裝有電機，所述電機的輸出端固定連接有圓盤，所述圓盤外壁一體成型有齒牙，所述主桿內滑動連接有矩形框，所述矩形框頂部和底部內側壁均開設有齒槽，所述齒槽與齒牙相嚙合，所述矩形框左右外側壁均開設有放置槽，所述放置槽內鉸接有提示桿，所述矩形框兩側壁均固定安裝有擋塊，所述提示桿上設置有發光機構，所述主桿上滑動連接有第一支撐桿，所述第一支撐桿遠離主桿的一端通過轉軸鉸接有第二支撐桿，所述第二支撐桿上設置有輔助支撐機構。

6、作為本申請優選的技術方案，所述主桿上開設有第一滑槽，所述矩形框上固定安裝有滑條，所述滑條與第一滑槽相配合。

7、作為本申請優選的技術方案，所述發光機構包括粘貼在提示桿上的熒光條。

8、作為本申請優選的技術方案，所述主桿兩側壁固定安裝有連接片，所述連接片通過轉軸與第二支撐桿鉸接。

9、作為本申請優選的技術方案，所述輔助支撐機構包括設置在第二支撐桿底部的支撐板。

10、作為本申請優選的技術方案，所述主桿兩側壁均開設有第二滑槽，所述第一支撐桿遠離第二支撐桿的一端固定安裝有滑塊，所述滑塊與第二滑槽相配合。

11、作為本申請優選的技術方案，所述主桿背面設置有電池包，所述電池包上設置有開關，所述開關的供電輸入端與電池包的供電輸出端電性連接，所述開關的供電輸出端與電機供電輸入端電性連接。

12、作為本申請優選的技術方案，主桿底部固定安裝有定位錐。

13、與現有技術相比，本實用新型的有益效果：

14、在本申請的方案中：

15、1.通過設置的電機的輸出端帶動圓盤和齒牙同步轉動，齒牙與齒槽相配合，便帶動矩形框移動，矩形框帶動滑條順著第一滑槽滑動，矩形框帶動提示桿移動，提示桿帶動熒光條移動，實現了熒光條不停往復移動，更容易吸引勘探者的注意力，使勘探者更容易發現標識桿，解決了現有技術中單一的插在地上不夠吸引勘探者的注意力，特別是到了晚上標識桿更不容易被發現的問題；

16、2.通過設置的第一支撐桿、第二支撐桿和支撐板，實現了支撐的更穩定。

技術特征：

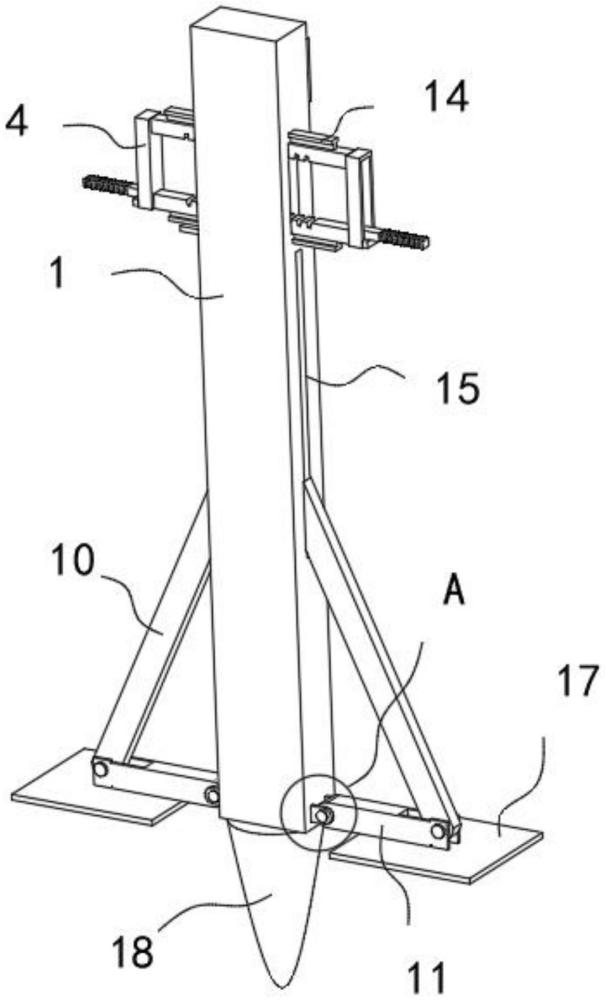

1.一種定位標識桿，包括主桿(1)，其特征在于，所述主桿(1)背面固定安裝有電機(19)，所述電機(19)的輸出端固定連接有圓盤(2)，所述圓盤(2)外壁一體成型有齒牙(3)，所述主桿(1)內滑動連接有矩形框(4)，所述矩形框(4)頂部和底部內側壁均開設有齒槽(5)，所述齒槽(5)與齒牙(3)相嚙合，所述矩形框(4)左右外側壁均開設有放置槽(6)，所述放置槽(6)內鉸接有提示桿(7)，所述矩形框(4)兩側壁均固定安裝有擋塊(9)，所述提示桿(7)上設置有發光機構，所述主桿(1)上滑動連接有第一支撐桿(10)，所述第一支撐桿(10)遠離主桿(1)的一端通過轉軸鉸接有第二支撐桿(11)，所述第二支撐桿(11)上設置有輔助支撐機構。

2.根據權利要求1所述的一種定位標識桿，其特征在于，所述主桿(1)上開設有第一滑槽(13)，所述矩形框(4)上固定安裝有滑條(14)，所述滑條(14)與第一滑槽(13)相配合。

3.根據權利要求1所述的一種定位標識桿，其特征在于，所述發光機構包括粘貼在提示桿(7)上的熒光條(8)。

4.根據權利要求1所述的一種定位標識桿，其特征在于，所述主桿(1)兩側壁固定安裝有連接片(12)，所述連接片(12)通過轉軸與第二支撐桿(11)鉸接。

5.根據權利要求1所述的一種定位標識桿，其特征在于，所述輔助支撐機構包括設置在第二支撐桿(11)底部的支撐板(17)。

6.根據權利要求4所述的一種定位標識桿，其特征在于，所述主桿(1)兩側壁均開設有第二滑槽(15)，所述第一支撐桿(10)遠離第二支撐桿(11)的一端固定安裝有滑塊(16)，所述滑塊(16)與第二滑槽(15)相配合。

7.根據權利要求6所述的一種定位標識桿，其特征在于，所述主桿(1)背面設置有電池包(20)，所述電池包(20)上設置有開關(21)，所述開關(21)的供電輸入端與電池包(20)的供電輸出端電性連接，所述開關(21)的供電輸出端與電機(19)供電輸入端電性連接。

8.根據權利要求7所述的一種定位標識桿，其特征在于，所述主桿(1)底部固定安裝有定位錐(18)。

技術總結
本申請提供了一種定位標識桿，包括主桿，所述主桿背面固定安裝有電機，所述電機的輸出端固定連接有圓盤，所述圓盤外壁一體成型有齒牙，所述主桿內滑動連接有矩形框，所述矩形框頂部和底部內側壁均開設有齒槽，所述齒槽與齒牙相嚙合，所述矩形框左右外側壁均開設有放置槽，所述放置槽內鉸接有提示桿，所述矩形框兩側壁均固定安裝有擋塊，所述提示桿上設置有發光機構，所述主桿上滑動連接有第一支撐桿，所述第一支撐桿遠離主桿的一端通過轉軸鉸接有第二支撐桿，所述第二支撐桿上設置有輔助支撐機構；本定位標識桿安裝在地面后，可通過提示桿往復晃動來吸引勘探者，防止到了晚上標識桿不容易被發現，影響勘察工作的問題，此外支撐的更穩定。

技術研發人員：嚴鑫,于嘯,邱施鋒,秦華周,解曉婷,王浩
受保護的技術使用者：中化地質礦山總局浙江地質勘查院
技術研發日：20240709
技術公布日：2025/4/28
