本技術涉及顯示模組，特別涉及一種便于拆卸膠框的顯示模組。

背景技術：

1、現有的顯示模組上通常設置一個背板，背板上開設有容納腔，光學膜片都設置在容納腔內，同時還設置有一個膠框，其安裝在背板開設有容納腔的一端，膠框用于壓住光學膜片，現有技術中對膠框進行固定時，通常采用卡扣進行固定，具體方案為在背板的側邊設置卡扣，在膠框對應卡扣位置處開設卡槽，安裝時，將膠框扣合在背板上，用力壓緊膠框，使膠框發生小幅度的變形，進而使卡扣卡入卡槽中，這種固定方法較為簡單，但是在拆卸膠框時，需要借助工具，撬起膠框的側板，使其發生變形，并使所有的卡扣與卡槽脫離，才能取下膠框，在撬動膠框的過程中，一旦用力過大，則會導致膠框斷裂。

技術實現思路

1、本實用新型的主要目的是提供一種便于拆卸膠框的顯示模組，旨在有效解決現有技術中利用工具拆卸膠框時，一旦用力過大，則會導致膠框斷裂的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種便于拆卸膠框的顯示模組，包括背板，所述背板的一端面開設有容納腔，所述容納腔的內部設置有光學膜片，還包括：

4、膠框，所述膠框設置于所述背板開設有容納腔的一端面，光學膜片安裝在所述背板和膠框之間；

5、第一側板，所述第一側板固定設置于所述膠框互相平行的兩邊，所述第一側板的兩端設置有第一插板，兩個所述第一側板相對的一端面上開設有第一卡槽，所述背板的兩側邊位于所述第一卡槽內；

6、第二側板，所述第二側板可拆卸地連接于所述膠框的另外兩邊，且所述第二側板與所述第一側板互相垂直，所述第二側板的兩端設置有第二插板，所述第一插板和所述第二插板相接觸，兩個所述第二側板相對的一端面上開設有第二卡槽，所述背板的另外兩側邊位于所述第二卡槽內；

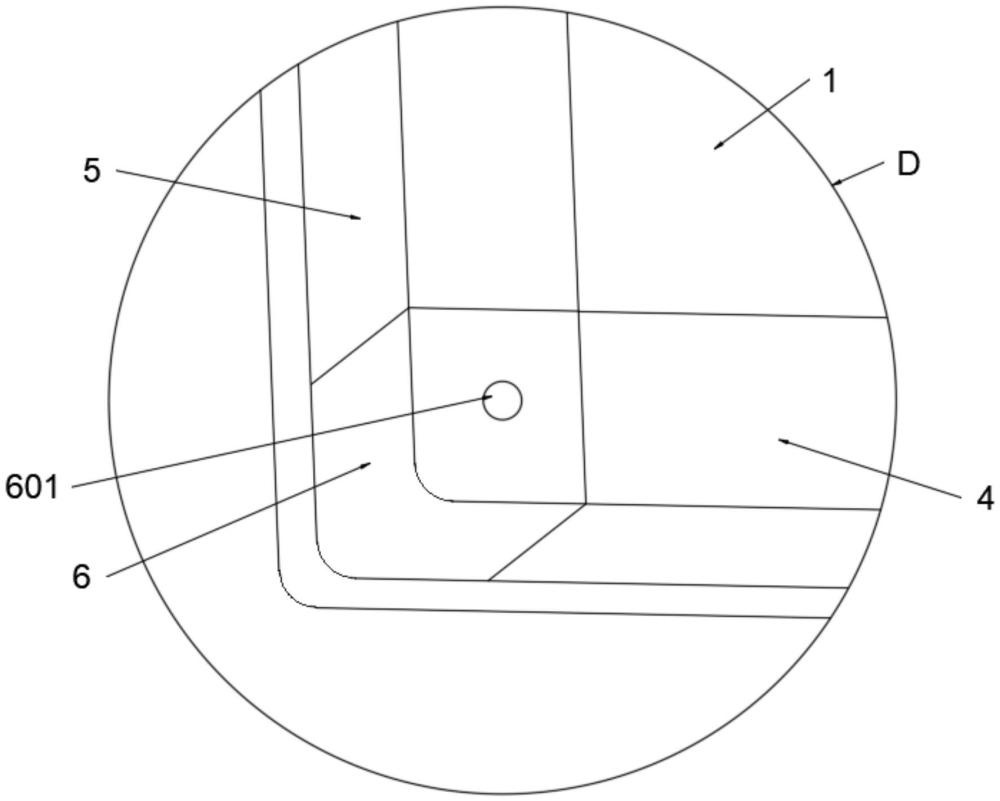

7、壓板，所述壓板設置于所述第一插板和所述第二插板接觸處，所述壓板相對所述膠框的一端面開設有凹槽，所述第一插板和所述第二插板延伸入所述凹槽內，所述壓板與所述膠框可拆卸的連接。

8、可選地，兩個所述第一側板相背的一端面與所述膠框的外側邊相平齊，兩個所述第二側板相背的一端面與所述膠框的外側邊相平齊。

9、可選地，所述第一側板、第二側板以及所述壓板三者的寬度相同，且所述壓板的側邊與所述第一側板長度方向的側邊和第二側板長度方向的側邊相平齊。

10、可選地，所述第二側板相對所述膠框的一端設置有卡鉤，所述卡鉤與兩個所述第二側板的相背的一端面平齊，所述膠框對應于所述卡鉤處開設有鉤槽，所述卡鉤插入所述鉤槽并鉤住所述膠框，所述卡鉤為l形鉤。

11、可選地，所述膠框上開設有螺紋孔，所述壓板對應于所述螺紋孔處開設有通孔，螺釘插入所述通孔，并旋入所述螺紋孔內，將所述壓板安裝在膠框上。

12、可選地，所述膠框上設置有固定柱，所述螺紋孔開設于所述固定柱上，所述第一插板和第二插板對應于所述固定柱處開設有避讓孔，所述固定柱穿過所述避讓孔，所述螺釘插入所述通孔，并旋入所述螺紋孔內，將壓板安裝在膠框上。

13、可選地，所述第一插板與所述第一側板一體成型設置，所述第二插板與所述第二側板一體成型設置。

14、可選地，所述第一側板與所述膠框一體成型設置。

15、有益效果：本實用新型中，通過將第二側板與膠框分體，在使用時，將第一卡槽對準背板的兩側邊，移動膠框，將膠框安裝在背板的外側，然后安裝第二側邊，將第二側板上第二卡槽對準背板的另外兩側邊，移動第二側板，使第二側板平移至背板的側邊處，使第二插板與第一插板相接觸，再安裝上壓板，使第一插板和第二插板被壓在凹槽內，在拆卸時，取下壓板，平移第二側板，使其遠離背板，然后沿著第一卡槽長度方向平移背板，由于本實用新型技術方案中，不需要使撬動膠框，也不需要使膠框發生變形，即可將背板取出，不會出現現有技術中因撬動膠框，導致膠框斷裂的情況。

技術特征：

1.一種便于拆卸膠框的顯示模組，包括背板，所述背板的一端面開設有容納腔，所述容納腔的內部設置有光學膜片，其特征在于，還包括：

2.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，兩個所述第一側板相背的一端面與所述膠框的外側邊相平齊，兩個所述第二側板相背的一端面與所述膠框的外側邊相平齊。

3.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，所述第一側板、第二側板以及所述壓板三者的寬度相同，且所述壓板的側邊與所述第一側板長度方向的側邊和第二側板長度方向的側邊相平齊。

4.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，所述第二側板相對所述膠框的一端設置有卡鉤，所述卡鉤與兩個所述第二側板的相背的一端面平齊，所述膠框對應于所述卡鉤處開設有鉤槽，所述卡鉤插入所述鉤槽并鉤住所述膠框，所述卡鉤為l形鉤。

5.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，所述膠框上開設有螺紋孔，所述壓板對應于所述螺紋孔處開設有通孔，螺釘插入所述通孔，并旋入所述螺紋孔內，將所述壓板安裝在膠框上。

6.根據權利要求5所述的便于拆卸膠框的顯示模組，其特征在于，所述膠框上設置有固定柱，所述螺紋孔開設于所述固定柱上，所述第一插板和第二插板對應于所述固定柱處開設有避讓孔，所述固定柱穿過所述避讓孔，所述螺釘插入所述通孔，并旋入所述螺紋孔內，將壓板安裝在膠框上。

7.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，所述第一插板與所述第一側板一體成型設置，所述第二插板與所述第二側板一體成型設置。

8.根據權利要求1所述的便于拆卸膠框的顯示模組，其特征在于，所述第一側板與所述膠框一體成型設置。

技術總結
本技術公開一種便于拆卸膠框的顯示模組，涉及顯示模組技術領域，包括背板，背板的一端面開設有容納腔，容納腔的內部設置有光學膜片，還包括：膠框，膠框設置于背板開設有容納腔的一端面，光學膜片安裝在背板和膠框之間；第一側板，第一側板固定設置于膠框互相平行的兩邊，第一側板的兩端設置有第一插板，兩個第一側板相對的一端面上開設有第一卡槽，背板的兩側邊位于第一卡槽內；第二側板，第二側板可拆卸地連接于膠框的另外兩邊，且第二側板與第一側板互相垂直，第二側板的兩端設置有第二插板，本技術不需要使撬動膠框，也不需要使膠框發生變形，即可將背板取出，不會出現現有技術中因撬動膠框，導致膠框斷裂的情況。

技術研發人員：黃惠玲,廖壽森,何建文,陽萬濤,毛潔瑩,劉佳,趙曉飛,羅少飛
受保護的技術使用者：精電（河源）顯示技術有限公司
技術研發日：20240710
技術公布日：2025/4/28
