本技術涉及肉牛養殖，具體為一種肉牛養殖用肉牛止癢設備。

背景技術：

1、在肉牛養殖中，止癢對于肉牛的健康和舒適度具有重要意義，牛在休息或躺臥時，經常會用身體摩擦地面或墻壁來止癢，這有助于去除皮膚上的寄生蟲和污垢，保持皮膚清潔和健康，在規模化養殖中，為了確保肉牛的舒適度和健康，養殖者通常會采取一些額外的措施來幫助牛止癢，例如，一些養殖場會在牛舍內設置專門的止癢架或止癢板，供肉牛站立時使用，這些設備通常由堅固的材料制成，表面粗糙，以便肉牛能夠有效地摩擦和止癢，在肉牛養殖中，為肉牛提供適當的止癢條件是其健康管理和舒適度保障的重要一環，通過合理的飼養管理和環境設置，養殖者可以為肉牛創造一個舒適、健康的生長環境，從而提高生產效益和經濟效益；

2、參考中國專利授權公告號cn217644410u，授權公告日為2022.10.25，公開了一種肉牛養殖用肉牛止癢裝置，該實用新型涉及肉牛養殖設備領域，具體地講，涉及一種肉牛養殖用肉牛止癢裝置，該實用新型為肉牛養殖用肉牛止癢裝置，有利于實現對肉牛進行止癢操作；

3、但該實用新型在使用過程中，不能調節支撐架的高度和調節刷子中間的間距，從而不便于對不同大小的肉牛進行撓癢，導致止癢效果不佳，致使事倍功半；

4、因此，我們提出一種肉牛養殖用肉牛止癢設備，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種肉牛養殖用肉牛止癢設備，以解決上述背景技術提出的目前該實用新型在使用過程中，不能調節支撐架的高度和調節刷子中間的間距，從而不便于對不同大小的肉牛進行撓癢，導致止癢效果不佳，致使事倍功半的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種肉牛養殖用肉牛止癢設備，包括：n形支撐板和固定安裝在n形支撐板上側的供液機構；

3、還包括：

4、所述n形支撐板的內側設置有收緊機構，其中收緊機構包括移動板、轉動軸和收緊電機，所述轉動軸與收緊電機的輸出軸固定連接，且收緊電機固定安裝在n形支撐板的右側；

5、所述n形支撐板的下側設置有升降機構，其中升降機構包括連接板、電動伸縮桿和底板，所述連接板固定安裝在n形支撐板的左側，且連接板的下側與電動伸縮桿的上側固定連接。

6、優選的，所述供液機構的側面固定連接有折疊波紋管，且折疊波紋管關于供液機構的豎直中軸線左右對稱，并且折疊波紋管與n形支撐板滑動連接。

7、優選的，所述折疊波紋管的下側與c形支撐架固定連接，且c形支撐架的下側固定連接有防水電機，并且防水電機的輸出軸與轉動輥固定連接。

8、優選的，所述轉動輥與c形支撐架轉動連接，且轉動輥的外側固定連接有刷毛，并且刷毛呈陣列分布。

9、優選的，所述c形支撐架的上側固定連接有移動板，且移動板與轉動軸螺紋連接，并且轉動軸的左側與n形支撐板轉動連接，而且轉動軸的右側貫穿通過n形支撐板的右側。

10、優選的，所述c形支撐架的外側固定連接有限位桿，且限位桿關于c形支撐架的水平中軸線上下對稱，并且c形支撐架的內側固定連接有清理槽，而且清理槽的內部設置有海綿塊。

11、優選的，所述電動伸縮桿固定連接在底板的上側，且底板的上側設置有插桿，并且插桿關于底板的豎直中軸線前后對稱，而且插桿與n形支撐板滑動連接。

12、與現有技術相比，本實用新型的有益效果是：該肉牛養殖用肉牛止癢設備，可以縮小c形支撐架上轉動輥之間的距離，方便對小牛進行止癢，清理槽可以把刷毛上的牛毛清理掉，海綿塊可以把轉動輥和刷毛上的藥液吸走，防止交叉感染，還可以讓n形支撐板上升，從而方便對較大的肉牛進行止癢操作，操作簡單；

13、1.設置有移動板、轉動軸和收緊電機，通過啟動收緊電機，帶著轉動軸發生轉動，由于轉動軸上的螺紋呈對立設置，使得移動板向內移動，從而縮小c形支撐架上轉動輥之間的距離，方便對小牛進行止癢；

14、2.設置有c形支撐架、清理槽和海綿塊，轉動的轉動輥帶著刷毛一起旋轉，刷毛會經過清理槽以及清理槽內的海綿塊，清理槽可以把刷毛上的牛毛清理掉，海綿塊可以把轉動輥和刷毛上的藥液吸走，防止交叉感染；

15、3.設置有連接板、電動伸縮桿和底板，通過啟動n形支撐板左右兩側的電動伸縮桿，使得連接板帶著n形支撐板上升，從而方便對較大的肉牛進行止癢操作，操作簡單。

技術特征：

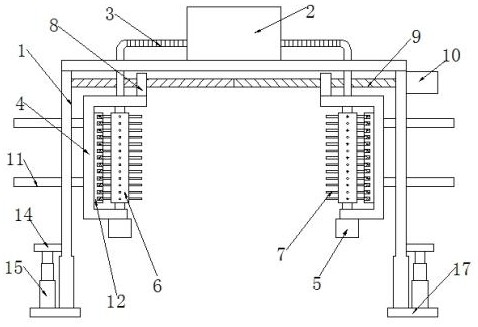

1.一種肉牛養殖用肉牛止癢設備，包括：n形支撐板（1）和固定安裝在n形支撐板（1）上側的供液機構（2）；

2.根據權利要求1所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述供液機構（2）的側面固定連接有折疊波紋管（3），且折疊波紋管（3）關于供液機構（2）的豎直中軸線左右對稱，并且折疊波紋管（3）與n形支撐板（1）滑動連接。

3.根據權利要求2所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述折疊波紋管（3）的下側與c形支撐架（4）固定連接，且c形支撐架（4）的下側固定連接有防水電機（5），并且防水電機（5）的輸出軸與轉動輥（6）固定連接。

4.根據權利要求3所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述轉動輥（6）與c形支撐架（4）轉動連接，且轉動輥（6）的外側固定連接有刷毛（7），并且刷毛（7）呈陣列分布。

5.根據權利要求3所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述c形支撐架（4）的上側固定連接有移動板（8），且移動板（8）與轉動軸（9）螺紋連接，并且轉動軸（9）的左側與n形支撐板（1）轉動連接，而且轉動軸（9）的右側貫穿通過n形支撐板（1）的右側。

6.根據權利要求3所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述c形支撐架（4）的外側固定連接有限位桿（11），且限位桿（11）關于c形支撐架（4）的水平中軸線上下對稱，并且c形支撐架（4）的內側固定連接有清理槽（12），而且清理槽（12）的內部設置有海綿塊（13）。

7.根據權利要求1所述的一種肉牛養殖用肉牛止癢設備，其特征在于：所述電動伸縮桿（15）固定連接在底板（17）的上側，且底板（17）的上側設置有插桿（16），并且插桿（16）關于底板（17）的豎直中軸線前后對稱，而且插桿（16）與n形支撐板（1）滑動連接。

技術總結
本技術公開了一種肉牛養殖用肉牛止癢設備，包括：n形支撐板和固定安裝在n形支撐板上側的供液機構；所述n形支撐板的內側設置有收緊機構，其中收緊機構包括移動板、轉動軸和收緊電機，所述轉動軸與收緊電機的輸出軸固定連接；所述n形支撐板的下側設置有升降機構，其中升降機構包括連接板、電動伸縮桿和底板，所述連接板固定安裝在n形支撐板的左側。該肉牛養殖用肉牛止癢設備，可以縮小C形支撐架上轉動輥之間的距離，方便對小牛進行止癢，清理槽可以把刷毛上的牛毛清理掉，海綿塊可以把轉動輥和刷毛上的藥液吸走，防止交叉感染，還可以讓n形支撐板上升，從而方便對較大的肉牛進行止癢操作，操作簡單。

技術研發人員：郭超俊,王健,曹素瓊
受保護的技術使用者：華凌牛業巴州有限公司
技術研發日：20240725
技術公布日：2025/4/28
