本發明涉及熱量控制，具體涉及一種用于體溫管理模擬訓練的熱量控制系統及方法。

背景技術：

1、在夏季高溫條件下，無論是進行常規的體能活動還是高強度的體能訓練，人體都會面臨巨大的生理挑戰。當外界環境溫度過高，且個體進行劇烈運動時，體內產生的熱量若無法及時有效散發，將導致體溫急劇上升，進而引發中暑現象，嚴重情況下甚至可能發展為勞力型熱射病。這種疾病以其發病急驟、病情兇險著稱，若不及時進行干預治療，將對患者的生命構成嚴重威脅，同時也對部隊的戰斗力造成不可估量的損失。

2、然而，當前部隊基層、急救現場以及醫院內的施救人員普遍對熱射病的認識不足，缺乏有效應對這一緊急狀況的知識和技能。這種現狀迫切要求我們在醫療培訓和應急救援領域加強對高溫環境下體溫管理技能的培訓，以提升相關人員的應急處理能力。

3、遺憾的是，現有的模擬訓練設備在模擬高溫環境下體溫急劇變化及其管理過程方面存在明顯不足。這些設備大多僅關注于基礎生命體征的模擬，如心率、血壓等，而忽略了高溫條件下體溫調控機制的復雜性以及由此產生的體溫急劇上升和下降過程。這種局限性導致培訓過程中無法真實再現高溫環境下人體體溫變化的實際情況，從而限制了培訓效果，使得受訓人員在面對真實情況時可能無法迅速、準確地做出判斷和應對。

4、因此，開發一種能夠全面模擬高溫環境下體溫急劇變化及其管理過程的熱量控制系統顯得尤為重要。

技術實現思路

1、針對現有技術存在的不足，本發明提出一種用于體溫管理模擬訓練的熱量控制系統及方法，用于解決上述技術問題。

2、第一方面，提供了一種用于體溫管理模擬訓練的熱量控制系統及方法，包括：

3、仿真人皮，覆蓋有頭頸部、軀干、手臂和下肢，形成模擬人體的外觀；

4、閉環溫度控制電路板，設置于仿真人皮的內部，用于控制體溫；

5、核心體溫調節模塊，設置于仿真人皮的腹腔區域，與閉環溫度控制電路板電連接，用于調節模擬體溫；

6、傳導水循環管路，其貫穿于仿真人皮內部，連接核心體溫調節模塊與仿真人皮的體表部分，用于傳遞熱量；

7、熱交換區，設置于仿真人皮的額頭、頸部、腋下及大腿根部，通過傳導水循環管路與核心體溫調節模塊連接，用于模擬降溫措施；

8、體溫測量區，設置于仿真人皮的耳蝸、咽部、腋下及肛門，與閉環溫度控制電路板連接，用于實時顯示模擬體溫。

9、進一步的，所述閉環溫度控制電路板包括：

10、微控制器；

11、熱敏檢測模塊，包括第一溫度傳感器和第二溫度傳感器，設置于核心體溫調節模塊，另包括第三溫度傳感器，設置于體表，并與微控制器電連接，用于檢測并傳輸溫度數據；

12、用戶界面模塊，包括按鍵輸入模塊、顯示模塊和計時器模塊，并與微控制器電連接，用于輸入預設體溫參數，顯示體溫數據及操作狀態和記錄體溫調節過程的時間。

13、進一步的，所述核心體溫調節模塊包括熱源單元、核心水箱、中心儲水箱、第一水泵和第二水泵；

14、所述熱源單元與核心水箱連接，所述核心水箱通過第一水泵與中心儲水箱相連，所述中心儲水箱通過第二水泵與核心水箱形成循環水路。

15、進一步的，所述熱源單元內置于核心水箱中，所述熱源單元包括：

16、加熱片，安裝于核心水箱的一端，用于對核心水箱內的水進行加熱。

17、制冷片，安裝于核心水箱的一端，且緊鄰加熱片，用于對核心水箱內的水進行冷卻。

18、第一溫度傳感器，安裝于核心水箱內部，位于加熱片和制冷片之間，用于實時監測核心水箱內的水溫。

19、保溫件，安裝于核心水箱的外部。

20、制熱水循環管路，一端與加熱片連接，另一端在核心水箱內部形成循環回路。

21、散熱水循環管路，一端與制冷片連接，另一端延伸至散熱水箱，形成獨立的循環回路。

22、三通閥，安裝于制熱水循環管路與散熱水循環管路的交匯處。

23、散熱水箱，安裝于核心水箱的一側。

24、進一步的，所述中心儲水箱還包括：第二溫度傳感器，安裝于中心儲水箱內部，用于實時監測中心儲水箱溫度值，判定其是否達標，以此評定操作成功與否。

25、進一步的，所述傳導水循環管路在仿真人皮內部模擬人體的血液循環系統，將核心水箱的熱量通過水循環傳遞至體表熱交換區和體溫測量區。

26、進一步的，所述體表熱交換區包括第一熱交換區和第二熱交換區，所述第一熱交換區設置于仿真人皮的額頭、頸部、側腹、腋下及大腿根部和肛門結直腸內壁，所述第二熱交換區設置于上肢及小腿骨髓。

27、進一步的，所述第一熱交換區和所述第二熱交換區均通過傳導水循環管路與核心體溫調節模塊連接。

28、進一步的，所述體溫測量區包括第三溫度傳感器和散熱元件，設置于仿真人皮的耳蝸、咽部、腋下及肛門。

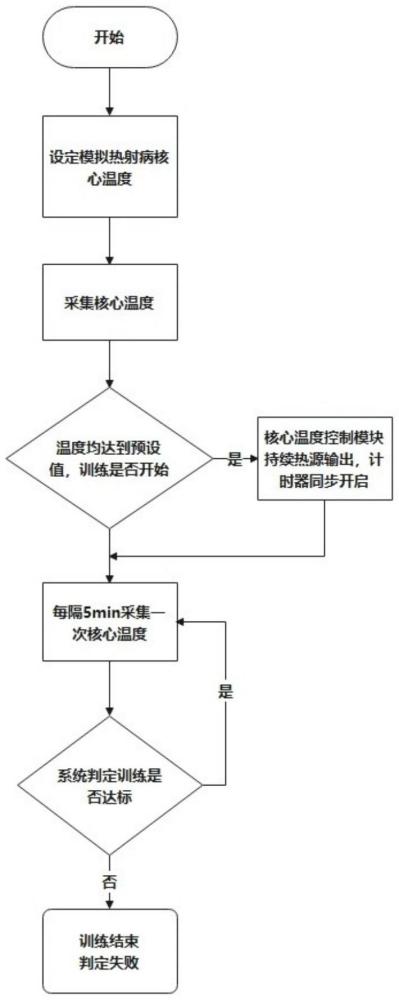

29、第二方面，提供了一種用于體溫管理模擬訓練的熱量控制方法，基于前文任意一項所述的用于體溫管理模擬訓練的熱量控制系統，包括以下步驟：

30、s01、設定預設的核心體溫值，并通過閉環溫度控制電路板輸入；

31、s02、利用第一溫度傳感器實時采集核心水箱溫度數據；

32、s03、微控制器根據實時數據與預設值的比較結果，自動調節熱源單元的加熱和制冷元件功率；

33、s04、通過中心儲水箱和傳導水循環管路將調節后的熱量傳遞至體表熱交換區和體溫測量區；

34、s05、第二溫度傳感器采集中心儲水箱溫度并在用戶界面模塊實時通過顯示模塊顯示模擬體溫；

35、s06、中心儲水箱溫度傳導至測量區后，第三溫度傳感器感知溫度，通過散熱元件將模擬體溫數據反饋至模擬人表面。

36、采用上述技術方案的發明，具有如下優點：

37、本發明所提出的熱量控制系統及方法通過高度仿真的模擬體驗、精確的體溫調控能力、全面的熱交換模擬、實時的體溫監測與反饋以及多樣化的訓練模式等技術特點，為高溫環境下體溫管理模擬訓練提供了全面而有效的解決方案，顯著提升了訓練的真實性和有效性。

技術特征：

1.一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，包括：

2.根據權利要求1所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述閉環溫度控制電路板包括：

3.根據權利要求1所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述核心體溫調節模塊包括熱源單元、核心水箱、中心儲水箱、第一水泵和第二水泵；

4.根據權利要求3所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述熱源單元內置于核心水箱中，所述熱源單元包括：

5.根據權利要求3所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述中心儲水箱還包括：

6.根據權利要求1所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述傳導水循環管路在仿真人皮內部模擬人體的血液循環系統，將核心水箱的熱量通過中心儲水箱經水循環傳遞至體表熱交換區和體溫測量區，并同時將體表熱交換區由于降溫措施成功降溫的水傳遞回中心儲水箱。

7.根據權利要求1所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述體表熱交換區包括第一熱交換區和第二熱交換區，所述第一熱交換區設置于仿真人皮的額頭、頸部、腋下、側腹及大腿根部和肛門結直腸內壁，所述第二熱交換區設置于上肢及小腿骨髓。

8.根據權利要求7所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述第一熱交換區和所述第二熱交換區均通過傳導水循環管路與核心體溫調節模塊連接。

9.根據權利要求1所述一種用于體溫管理模擬訓練的熱量控制系統，其特征在于，所述體溫測量區包括第三溫度傳感器和散熱元件，設置于仿真人皮的耳蝸、咽部、腋下及肛門。

10.一種用于體溫管理模擬訓練的熱量控制方法，其特征在于，基于權利要求1至9中任意一項所述的用于體溫管理模擬訓練的熱量控制系統，包括以下步驟：

技術總結
本發明涉及熱量控制技術領域，公開了一種用于體溫管理模擬訓練的熱量控制系統及方法，包括仿真人皮，覆蓋有頭頸部、軀干、手臂和下肢；閉環溫度控制電路板設于仿真人皮的內部；核心體溫調節模塊設于仿真人皮的腹腔區域，與閉環溫度控制電路板電連接；傳導水循環管路，其貫穿于仿真人皮內部，連接核心體溫調節模塊與仿真人皮的體表部分；熱交換區設于仿真人皮的額頭、頸部、腋下及大腿根部，通過傳導水循環管路與核心體溫調節模塊連接；體溫測量區設于仿真人皮上，與閉環溫度控制電路板連接。上述發明提出的熱量控制系統及方法通過高度仿真的模擬體驗、精確的體溫調控能力、全面的熱交換模擬、實時的體溫監測與反饋以及多樣化的訓練模式技術特點。

技術研發人員：徐以溱,劉歡慶,王震,吳朋,唐昊
受保護的技術使用者：中國人民解放軍陸軍特色醫學中心
技術研發日：
技術公布日：2025/4/28
