本申請涉及柔性屏幕的，尤其是涉及一種柔性屏幕的磁流體貼合裝置及方法。

背景技術：

1、目前，隨著柔性oled顯示屏的快速發展，柔性oled顯示屏被廣泛應用于各行各業中。市場上不再單純需求平面形態的柔性oled顯示屏，c型曲面形態和前后蓋一體式形態顯示屏等異性顯示屏在智能穿戴、手機和智能家居等行業中備受青睞。

2、相關技術手段中，市場上針對c型曲面貼合設備主要是仿形硅膠的方式進行貼合，通過使用仿形硅膠對柔性顯示屏與c型曲面玻璃蓋板進行物理貼合，仿形硅膠通過其彈性和形狀適配性能完成貼合過程。在具體操作中，仿形硅膠通常被加工成對應曲面玻璃蓋板的形態，通過施加外部壓力使柔性顯示屏與玻璃蓋板貼合在一起。

3、針對上述技術方案，雖然通過仿形硅膠的方式可以完成柔性顯示屏的曲面貼合，但在實際應用中存在諸多問題。首先，仿形硅膠的使用壽命較短，其彈性和形態適配性能會隨著使用次數的增加而逐步下降，導致貼合效果不穩定。其次，仿形硅膠的靈活性較差，無法有效實現貼合操作，限制了其在多樣化顯示屏領域中的應用。

技術實現思路

1、為了改善仿形硅膠貼合技術存在貼合效果不穩定和靈活性較差的問題，本申請提供一種柔性屏幕的磁流體貼合裝置及方法。

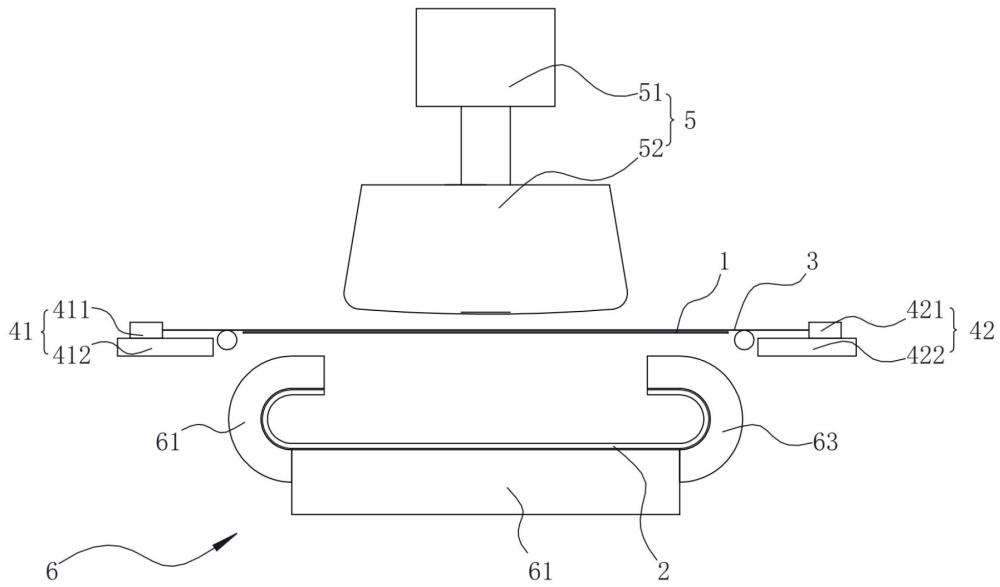

2、本發明提供了一種柔性屏幕的磁流體貼合裝置，應用于柔性屏幕與曲面玻璃蓋板的貼合，所述貼合裝置包括：承載膜，用于貼附柔性屏幕；夾持滑行組件，用于對承載膜進行夾持和滑行復位；伸縮磁流體囊組件，用于對貼附有柔性屏幕的承載膜進行仿形，并帶動仿形后的承載膜伸入曲面玻璃蓋板的內壁；電磁平臺，用于放置曲面玻璃蓋板，并對伸縮磁流體囊組件進行磁流控制。

3、作為優選方案，所述夾持滑行組件包括第一夾持滑行件和第二夾持滑行件，所述第一夾持滑行件和所述第二夾持滑行件設置在所述承載膜的兩側；所述第一夾持滑行件包括第一夾持件和第一滑行件，所述第二夾持滑行件包括第二夾持件和第二滑行件；所述第一夾持件設置在所述第一滑行件上，所述第二夾持件設置在所述第二滑行件上，所述第一滑行件和所述第二滑行件用于驅動所述第一夾持件和所述第二夾持件做相向運動或相背運動。

4、作為優選方案，所述伸縮磁流體囊組件設置在所述承載膜上方，所述伸縮磁流體囊組件包括伸縮件和磁流體囊，所述伸縮件的伸縮端朝向所述承載膜設置，所述磁流體囊設置在所述伸縮件的伸縮端。

5、作為優選方案，所述電磁平臺包括主電磁臺、第一電磁臺以及第二電磁臺，所述第一電磁臺和所述第二電磁臺設置在所述主電磁臺的兩端，所述主電磁臺用于放置曲面玻璃蓋板的平面端部，所述第一電磁臺和所述第二電磁臺用于對曲面玻璃蓋板的曲面端部進行包裹。

6、本申請還提供了一種柔性屏幕的磁流體貼合方法，采用上述中任一項所述的柔性屏幕的磁流體貼合裝置，所述貼合方法包括：將曲面玻璃蓋板預設在電磁平臺上；將柔性屏幕預先貼附在承載膜上，利用夾持滑行組件對貼附有柔性屏幕的承載膜夾持；通過伸縮磁流體囊組件對貼附有柔性屏幕的承載膜進行仿形，并帶動仿形后的承載膜移動至曲面玻璃蓋板的內壁；控制電磁平臺的電流大小和通電順序，使伸縮磁流體囊組件內的磁流體帶動仿形后的承載膜上的柔性屏幕與曲面玻璃蓋板的內周壁貼合。

7、作為優選方案，所述控制電磁平臺的電流大小和通電順序，使伸縮磁流體囊組件內的磁流體帶動仿形后的承載膜上的柔性屏幕與曲面玻璃蓋板的內周壁貼合的步驟，包括：控制所述電磁平臺中的主電磁臺、第一電磁臺和第二電磁臺的電流大小和通電順序，使所述主電磁臺和所述第一電磁臺和第二電磁臺產生磁場；利用所述磁場對所述磁流體囊內的磁流體進行定向拉伸，使所述磁流體囊的磁流體向所述曲面玻璃蓋板的內周壁進行擠壓，直至仿形后的承載膜上的柔性屏幕與曲面玻璃蓋板的內周壁貼合；其中，所述柔性屏幕遠離所述承載膜的端面上貼有光學膠。

8、與現有技術相比，本申請具有以下有益效果：貼合高效、適用范圍廣。通過電磁平臺確保曲面玻璃蓋板的穩固放置，利用夾持滑行組件實現了柔性屏幕與承載膜的定位，通過伸縮磁流體囊組件實現了柔性屏幕、承載膜的仿形和移動，再通過調節電磁平臺的電流和通電順序，通過伸縮磁流體囊組件使柔性屏幕與曲面玻璃蓋板內周壁均勻貼合，提升了貼合精度和質量，同時擴大了在不同形態顯示屏中的適用性，特別適用于c型曲面和前后蓋一體式的復雜屏幕形態，改善仿形硅膠貼合技術存在貼合效果不穩定和靈活性較差的問題。

技術特征：

1.一種柔性屏幕的磁流體貼合裝置，應用于柔性屏幕與曲面玻璃蓋板的貼合，其特征在于，所述貼合裝置包括：

2.根據權利要求1所述的柔性屏幕的磁流體貼合裝置，其特征在于，所述夾持滑行組件包括第一夾持滑行件和第二夾持滑行件，所述第一夾持滑行件和所述第二夾持滑行件設置在所述承載膜的兩側；

3.根據權利要求1所述的柔性屏幕的磁流體貼合裝置，其特征在于，所述伸縮磁流體囊組件設置在所述承載膜上方，所述伸縮磁流體囊組件包括伸縮件和磁流體囊，所述伸縮件的伸縮端朝向所述承載膜設置，所述磁流體囊設置在所述伸縮件的伸縮端。

4.根據權利要求1所述的柔性屏幕的磁流體貼合裝置，其特征在于，所述電磁平臺包括主電磁臺、第一電磁臺以及第二電磁臺，所述第一電磁臺和所述第二電磁臺設置在所述主電磁臺的兩端，所述主電磁臺用于放置曲面玻璃蓋板的平面端部，所述第一電磁臺和所述第二電磁臺用于對曲面玻璃蓋板的曲面端部進行包裹。

5.一種柔性屏幕的磁流體貼合方法，采用權利要求1至權利要求4中任一項所述的柔性屏幕的磁流體貼合裝置，其特征在于，所述貼合方法包括：

6.根據權利要求5所述的柔性屏幕的磁流體貼合方法，其特征在于，所述控制電磁平臺的電流大小和通電順序，使伸縮磁流體囊組件內的磁流體帶動仿形后的承載膜上的柔性屏幕與曲面玻璃蓋板的內周壁貼合的步驟，包括：

技術總結
本發明涉及柔性屏幕的技術領域，提供一種柔性屏幕的磁流體貼合裝置及方法，貼合裝置包括承載膜，用于貼附柔性屏幕；夾持滑行組件，用于對承載膜進行夾持和滑行復位；伸縮磁流體囊組件，用于對貼附有柔性屏幕的承載膜進行仿形，并帶動仿形后的承載膜伸入曲面玻璃蓋板的內壁；電磁平臺，用于放置曲面玻璃蓋板，并對伸縮磁流體囊組件進行磁流控制。通過電磁平臺確保曲面玻璃蓋板的穩固放置，利用夾持滑行組件對柔性屏幕與承載膜的定位，通過伸縮磁流體囊組件對柔性屏幕、承載膜的仿形和移動，再通過調節電磁平臺的電流和通電順序，通過伸縮磁流體囊組件使柔性屏幕與曲面玻璃蓋板內周壁均勻貼合，改善仿形硅膠貼合技術存在貼合不穩定、適應差問題。

技術研發人員：周非,方甲兵
受保護的技術使用者：深圳市九天中創自動化設備有限公司
技術研發日：
技術公布日：2025/4/24
