本發明涉及盲文閱讀設備相關，更準確的說涉及一種盲文點顯裝置及其工作方法。

背景技術：

1、觸摸閱讀是盲人最主要的閱讀方式，具有辨識度高、閱讀速度快的優點。傳統的盲文書籍存在專用紙張昂貴、制作工序復雜、信息量小、資訊滯后、不方便攜帶等缺點，無法滿足盲人的閱讀需求。因此，本領域研發出了一些盲文閱讀設備，將傳統盲文書籍或電子文檔中的信息轉化為盲文閱讀設備上動態變化的盲文點字，盲文閱讀設備可以以更小的體積重量，增加閱讀信息量，方便盲人攜帶，更好地滿足盲人的閱讀需求。

2、現有的盲文閱讀設備一般通過磁、電、溫度變化來驅動盲文觸點切換凸起或平整狀態，來顯示盲文文本，體積普遍較大，且驅動結構比較復雜，需要控制多個驅動結構驅動觸點改變狀態，生產和維護成本均較高。

3、可見，本領域需要一種體積更小、成本更低的盲文閱讀設備，以提高便攜性和使用便捷性。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種盲文點顯裝置，采用單電機驅動盲文表盤轉動，進而帶動對應的盲文觸點改變凸起狀態，以較小的體積和較低的成本實現盲文動態顯示功能。

2、本發明的另一個目的在于提供一種所述盲文點顯裝置的工作方法。

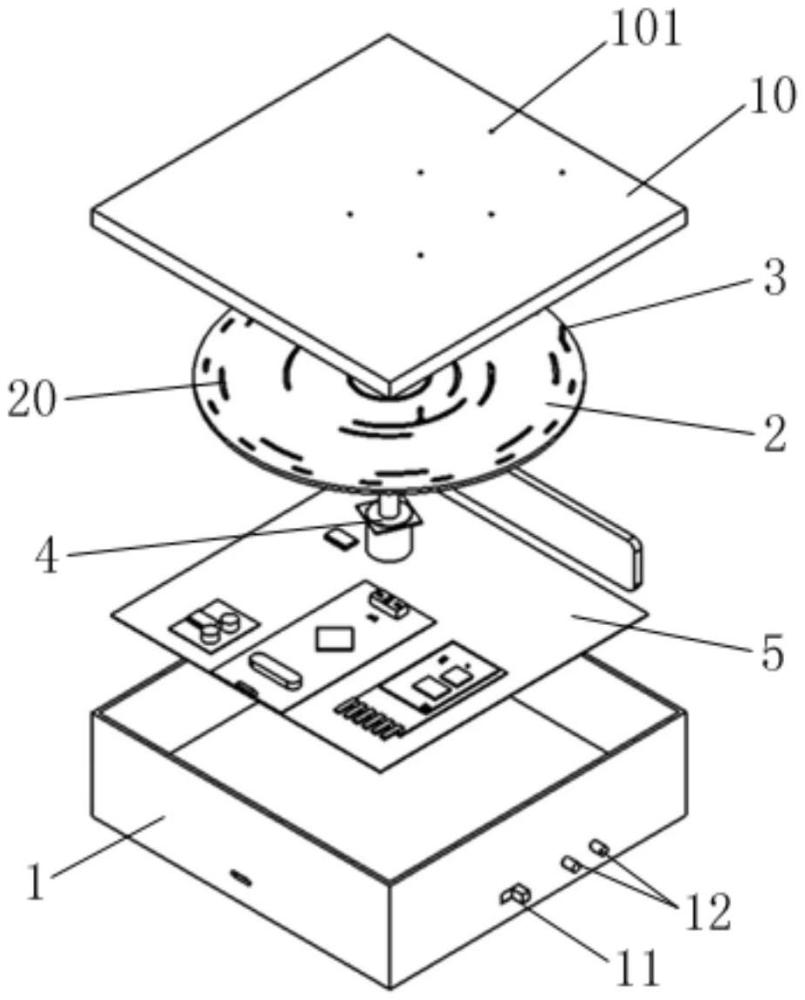

3、為了達到上述目的，本發明提供一種盲文點顯裝置，包括殼體、盲文表盤、六個盲文觸點、帶有編碼器的步進電機以及控制板，所述殼體頂部安裝頂蓋，所述頂蓋上具有六個分別安裝所述盲文觸點的觸點孔，所述盲文表盤、所述步進電機以及所述控制板安裝在所述殼體內部；所述盲文表盤與六個所述盲文觸點的底部接觸，且所述盲文表轉動過程中改變?nèi)舾伤雒の挠|點凸出所述頂蓋的狀態；所述步進電機與所述盲文表盤的底部圓心位置傳動連接，所述控制板與所述步進電機電連接，控制所述步進電機的轉動狀態，進而改變六個盲文觸點的凸出所述頂蓋的狀態，形成不同的盲文。

4、優選地，所述盲文表盤上具有六圈同心的導軌凹槽，六圈所述導軌凹槽分別于六個所述盲文觸點對接設置，每圈所述導軌凹槽分別間隔排布，當所述盲文觸點滑入所述導軌凹槽中時處于下陷狀態，當所述盲文觸點滑出所述導軌凹槽時處于凸起狀態。

5、優選地，所述盲文表盤的每圈所述導軌凹槽以所述盲文表盤圓心為中心分為64等份圓弧格，每份所述圓弧格對應不同的所述導軌凹槽組合，共組合形成64種盲文表示。

6、優選地，每份所述圓弧格按照相應圈的凹陷狀態形成六位的二進制數，具有凹陷時對應數字為0，不具有凹陷時對應數字為1，64種盲文表示對應64個所述六位的二進制數，所述六位的二進制數的第一位數對應最內圈的凹陷狀態，依次類推第六位數對應最外圈的凹陷狀態，64個所述六位的二進制數按照格雷碼順時針依次排列。

7、優選地，所述盲文觸點包括觸點本體和隨動輪，所述觸點本體通過連接件與所述隨動輪的中軸處可轉動的連接，所述觸點本體可滑動的安裝在所述觸點孔中，且所述觸點本體受所述觸點孔限位無法脫離所述觸點孔；所述隨動輪滑入所述導軌凹槽時，所述觸點本體處于下陷狀態；當所述隨動輪滑出所述導軌凹槽時，所述觸點本體處于凸起狀態。

8、優選地，所述控制板上具有控制器、電機驅動模塊和通信模塊，所述電機驅動模塊與所述步進電機電連接，所述控制器接收所述通信模塊傳來的指令并通過所述電機驅動模塊控制所述步進電機轉動。

9、優選地，所述殼體中安裝電池，所述電池與所述控制板電連接。

10、優選地，所述殼體上安裝電源開關，所述電源開關與所述控制板電連接，所述電源開關控制所述電池的通斷狀態。

11、優選地，所述殼體上安裝閱讀按鈕組，所述閱讀按鈕組包括前一個按鈕和下一個按鈕，以切換盲文。

12、本發明提供一種盲文點顯裝置的工作方法，采用所述盲文點顯裝置，包括步驟：

13、(1)通信模塊接收到需要顯示的盲文編碼，并將盲文編碼傳遞至控制器；

14、(2)控制器識別接收到的盲文編碼，將盲文編碼由格雷碼轉換為普通二進制碼n，并將該普通二進制碼減去當前位置編碼s，計算n與s的差值d，d＝n-s；

15、(3)當d為正數時，控制器控制步進電機逆時針旋轉d單位圓弧格；當d為負數時，控制器控制步進電機順時針旋轉d的絕對值單位圓弧格，驅動盲文表盤旋轉至對應位置，顯示相應的盲文；

16、(4)更新當前位置編碼s＝d，準備接收新的盲文編碼。

17、與現有技術相比，本發明公開的一種盲文點顯裝置及其工作方法的優點在于：所述盲文點顯裝置能夠以較小的體積顯示所有盲文，方便攜帶，有助于提升盲人的使用體驗；所述盲文點顯裝置驅動結構簡單，制造成本更低；所述盲文點顯裝置以六位格雷碼為基礎顯示盲文，表盤轉動一個單元弧度使僅改變一個觸點的升降狀態，控制過程簡潔有效。

技術特征：

1.一種盲文點顯裝置，其特征在于，包括殼體、盲文表盤、六個盲文觸點、帶有編碼器的步進電機以及控制板，所述殼體頂部安裝頂蓋，所述頂蓋上具有六個分別安裝所述盲文觸點的觸點孔，所述盲文表盤、所述步進電機以及所述控制板安裝在所述殼體內部；所述盲文表盤與六個所述盲文觸點的底部接觸，且所述盲文表轉動過程中改變?nèi)舾伤雒の挠|點凸出所述頂蓋的狀態；所述步進電機與所述盲文表盤的底部圓心位置傳動連接，所述控制板與所述步進電機電連接，控制所述步進電機的轉動狀態，進而改變六個盲文觸點的凸出所述頂蓋的狀態，形成不同的盲文。

2.如權利要求1所述的盲文點顯裝置，其特征在于，所述盲文表盤上具有六圈同心的導軌凹槽，六圈所述導軌凹槽分別于六個所述盲文觸點對接設置，每圈所述導軌凹槽分別間隔排布，當所述盲文觸點滑入所述導軌凹槽中時處于下陷狀態，當所述盲文觸點滑出所述導軌凹槽時處于凸起狀態。

3.如權利要求2所述的盲文點顯裝置，其特征在于，所述盲文表盤的每圈所述導軌凹槽以所述盲文表盤圓心為中心分為64等份圓弧格，每份所述圓弧格對應不同的所述導軌凹槽組合，共組合形成64種盲文表示。

4.如權利要求3所述的盲文點顯裝置，其特征在于，每份所述圓弧格按照相應圈的凹陷狀態形成六位的二進制數，具有凹陷時對應數字為0，不具有凹陷時對應數字為1，64種盲文表示對應64個所述六位的二進制數，所述六位的二進制數的第一位數對應最內圈的凹陷狀態，依次類推第六位數對應最外圈的凹陷狀態，64個所述六位的二進制數按照格雷碼順時針依次排列。

5.如權利要求2所述的盲文點顯裝置，其特征在于，所述盲文觸點包括觸點本體和隨動輪，所述觸點本體通過連接件與所述隨動輪的中軸處可轉動的連接，所述觸點本體可滑動的安裝在所述觸點孔中，且所述觸點本體受所述觸點孔限位無法脫離所述觸點孔；所述隨動輪滑入所述導軌凹槽時，所述觸點本體處于下陷狀態；當所述隨動輪滑出所述導軌凹槽時，所述觸點本體處于凸起狀態。

6.如權利要求4所述的盲文點顯裝置，其特征在于，所述控制板上具有控制器、電機驅動模塊和通信模塊，所述電機驅動模塊與所述步進電機電連接，所述控制器接收所述通信模塊傳來的指令并通過所述電機驅動模塊控制所述步進電機轉動。

7.如權利要求6所述的盲文點顯裝置，其特征在于，所述殼體中安裝電池，所述電池與所述控制板電連接。

8.如權利要求7所述的盲文點顯裝置，其特征在于，所述殼體上安裝電源開關，所述電源開關與所述控制板電連接，所述電源開關控制所述電池的通斷狀態。

9.如權利要求6所述的盲文點顯裝置，其特征在于，所述殼體上安裝閱讀按鈕組，所述閱讀按鈕組包括前一個按鈕和下一個按鈕，以切換盲文。

10.一種盲文點顯裝置的工作方法，其特征在于，采用如權利要求4所述的盲文點顯裝置，包括步驟：

技術總結
本發明提供一種盲文點顯裝置，包括殼體、盲文表盤、六個盲文觸點、帶有編碼器的步進電機以及控制板，所述殼體頂部安裝頂蓋，所述頂蓋上具有六個分別安裝所述盲文觸點的觸點孔，所述盲文表盤、所述步進電機以及所述控制板安裝在所述殼體內部；所述盲文表盤與六個所述盲文觸點的底部接觸，且所述盲文表轉動過程中改變?nèi)舾伤雒の挠|點凸出所述頂蓋的狀態；所述步進電機與所述盲文表盤的底部圓心位置傳動連接，所述控制板與所述步進電機電連接，控制所述步進電機的轉動狀態，進而改變六個盲文觸點的凸出所述頂蓋的狀態，形成不同的盲文。本發明還提供一種所述盲文點顯裝置的工作方法。

技術研發人員：羅偉,金艷盛,陳生舟,彭佳慧
受保護的技術使用者：蘇州市職業大學
技術研發日：
技術公布日：2025/4/24
