本技術屬于汽車擺件，特別涉及一種多功能車載裝飾擺件。

背景技術：

1、汽車擺件是一種裝飾品，通常用于汽車內部，以增添車輛的個性化和美觀度，它不僅體現了車主的個性和審美，同時也寄托了某種祝福與期待，汽車擺件可以與車內的裝飾協調搭配，營造出時尚、舒適、溫馨或安全的氛圍，常見的汽車擺件包括水晶類擺件、香水座擺件、太陽能擺件和金佛類擺件等，水晶類擺件通常以其透明度和形狀吸引眼球，而香水座擺件則以其香味和造型為特點，太陽能擺件則利用太陽能原理進行工作，如搖擺娃娃或太陽花等，金佛類擺件則因其寓意吉祥而受到一些車主的喜愛，汽車擺件市場的發展前景廣闊，主要原因在于人們越來越注重汽車的內部裝飾，以及汽車擺件的種類和個性化需求的增加，同時，汽車文化的普及也推動了汽車擺件市場的發展。

2、目前現有的車載裝飾擺件在使用過程中，其雖然多種多樣，然而其具體使用過程多為固定狀態的擺件，其使用過程中擺件結構單調，趣味性較差，實用過程中長期擺放在車體的內部，極為容易造成審美疲勞，可見現有的汽車擺件具有一定的缺陷和不足，需要設計一種新型的汽車擺件。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種多功能車載裝飾擺件，以解決背景技術提出的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種多功能車載裝飾擺件，包括擺件主體，所述擺件主體的一端固定連接有尾部，所述擺件主體的內部活動安裝有傳動機構，所述擺件主體的一側轉動連接有擺動手臂，所述擺件主體遠離擺動手臂的另一側固定安裝有固定手臂，所述擺動手臂的內端和傳動機構固定連接，所述擺件主體靠近固定手臂的一側另一端轉動連接有扇葉，所述扇葉的內端和傳動機構的另一端固定連接，所述擺件主體的外側固定安裝有安裝機構；

4、所述傳動機構包括半齒輪、兩組大齒輪和兩組小齒輪，兩組所述大齒輪和兩組所述小齒輪均轉動連接于擺件主體的內部，兩組所述大齒輪之間相互嚙合連接，兩組所述小齒輪之間相互嚙合連接，兩組所述大齒輪和小齒輪中位于中部的大齒輪和小齒輪嚙合連接，所述半齒輪轉動連接于擺件主體內遠離小齒輪的一側，所述半齒輪和大齒輪嚙合連接，所述半齒輪的外側固定安裝有連接軸，所述連接軸的外端貫穿擺件主體和擺動手臂固定連接，所述連接軸的外側固定安裝有扭簧，所述扭簧和擺件主體固定連接，兩組所述小齒輪中位于外端的小齒輪靠近扇葉的一端通過連軸貫穿擺件主體和扇葉固定連接。

5、作為優選技術方案，所述擺件主體遠離尾部的一端固定安裝有第二擺動彈簧，所述第二擺動彈簧的頂部固定安裝有頭部。

6、作為優選技術方案，所述安裝機構包括磁吸盤，所述磁吸盤的頂部固定安裝有固定座，所述固定座的頂部固定安裝有第一擺動彈簧，所述第一擺動彈簧的頂部和擺件主體的底部固定連接。

7、作為優選技術方案，所述安裝機構包括安裝盤，所述安裝盤設置為磁吸板，所述安裝盤插接于擺件主體的底部中間，所述安裝盤和擺件主體磁性連接，所述安裝盤的底部固定安裝有握把，所述握把的底部固定安裝有寫字筆。

8、作為優選技術方案，所述安裝機構包括側插槽，所述側插槽開設于擺件主體遠離扇葉的一側，所述側插槽的內側插接有插柱，所述插柱的外側固定連接有彈性臂，所述彈性臂的底部固定安裝有彈性片。

9、作為優選技術方案，所述插柱設置為磁石柱，所述側插槽的內部固定連接有磁吸鐵片。

10、作為優選技術方案，所述寫字筆的外側等間距開設有防滑條紋。

11、綜上所述，本實用新型主要具有以下有益效果：

12、第一、通過利用汽車出風口的風力來驅動一系列傳動機構、扇葉和擺動手臂，從而創造出一種動態的、有趣的效果，具體來說，當汽車出風口出風時，風力吹動扇葉，進而通過傳動機構驅動擺動手臂進行往復擺動，這種設計巧妙地利用了汽車內部的空氣流動，不僅增添了車內的趣味性和活力，還通過擺動手臂的轉動和復位，以及擺件主體和頭部的擺動，進一步增強了這種效果，同時，該裝置的設計還考慮了傳動力度的優化，通過大齒輪驅動小齒輪的方式，降低了所需的傳動力度，使得整個裝置更加易于使用和操作；

13、第二、通過三種不同的安裝機構設計，滿足了多種安裝適配需求，首先，它可以通過磁吸盤直接吸附在車內，利用第一擺動彈簧使擺件主體擺動，增加趣味性，其次，底部的安裝盤設計允許將裝置安裝在寫字筆頂部，提供了更靈活的使用方式，最后，通過插柱和側插槽的磁性連接，裝置可以安裝在汽車出風口的彈性臂上，利用出風口的風力驅動扇葉和擺動手臂轉動，這三種安裝結構的設計不僅提高了裝置的適應性和靈活性，還增強了其整體的使用方便性和趣味性。

技術特征：

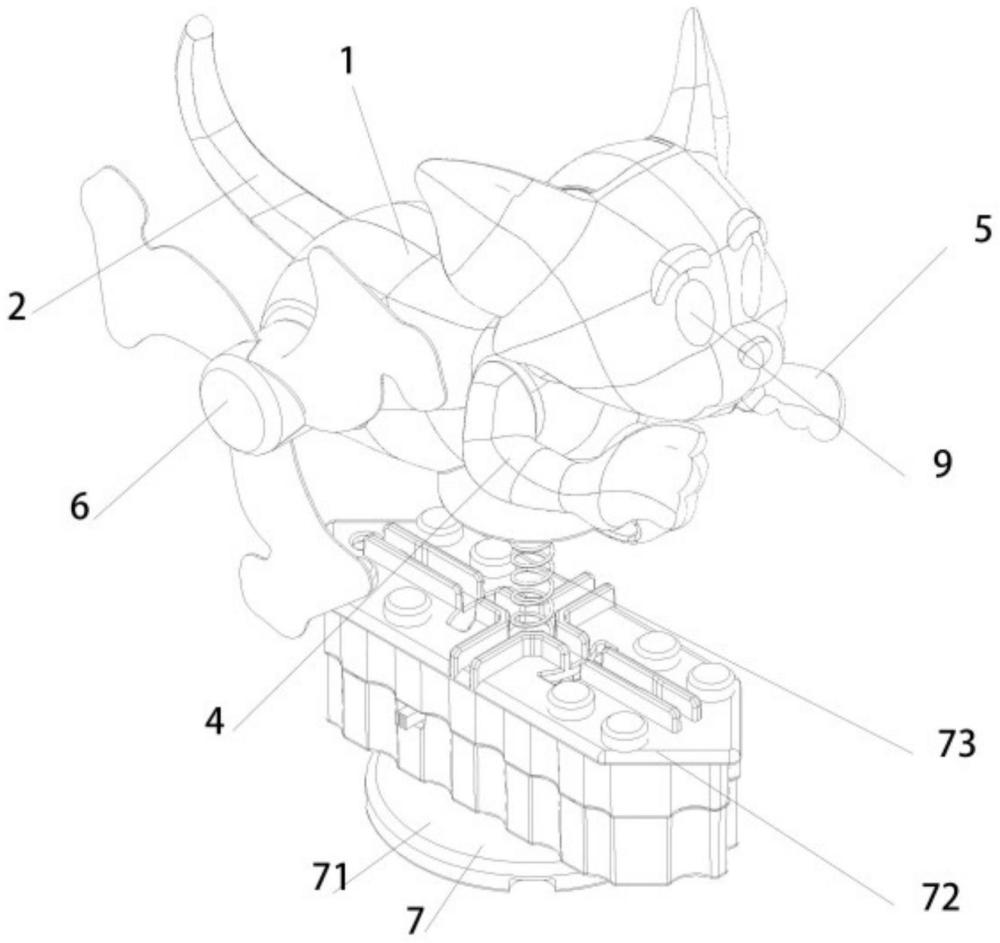

1.一種多功能車載裝飾擺件，包括擺件主體(1)，其特征在于：所述擺件主體(1)的一端固定連接有尾部(2)，所述擺件主體(1)的內部活動安裝有傳動機構(3)，所述擺件主體(1)的一側轉動連接有擺動手臂(4)，所述擺件主體(1)遠離擺動手臂(4)的另一側固定安裝有固定手臂(5)，所述擺動手臂(4)的內端和傳動機構(3)固定連接，所述擺件主體(1)靠近固定手臂(5)的一側另一端轉動連接有扇葉(6)，所述扇葉(6)的內端和傳動機構(3)的另一端固定連接，所述擺件主體(1)的外側固定安裝有安裝機構(7)；

2.根據權利要求1所述的一種多功能車載裝飾擺件，其特征在于：所述擺件主體(1)遠離尾部(2)的一端固定安裝有第二擺動彈簧(8)，所述第二擺動彈簧(8)的頂部固定安裝有頭部(9)。

3.根據權利要求2所述的一種多功能車載裝飾擺件，其特征在于：所述安裝機構(7)包括磁吸盤(71)，所述磁吸盤(71)的頂部固定安裝有固定座(72)，所述固定座(72)的頂部固定安裝有第一擺動彈簧(73)，所述第一擺動彈簧(73)的頂部和擺件主體(1)的底部固定連接。

4.根據權利要求3所述的一種多功能車載裝飾擺件，其特征在于：所述安裝機構(7)包括安裝盤(74)，所述安裝盤(74)設置為磁吸板，所述安裝盤(74)插接于擺件主體(1)的底部中間，所述安裝盤(74)和擺件主體(1)磁性連接，所述安裝盤(74)的底部固定安裝有握把(75)，所述握把(75)的底部固定安裝有寫字筆(76)。

5.根據權利要求4所述的一種多功能車載裝飾擺件，其特征在于：所述安裝機構(7)包括側插槽(77)，所述側插槽(77)開設于擺件主體(1)遠離扇葉(6)的一側，所述側插槽(77)的內側插接有插柱(78)，所述插柱(78)的外側固定連接有彈性臂(79)，所述彈性臂(79)的底部固定安裝有彈性片(710)。

6.根據權利要求5所述的一種多功能車載裝飾擺件，其特征在于：所述插柱(78)設置為磁石柱，所述側插槽(77)的內部固定連接有磁吸鐵片。

7.根據權利要求6所述的一種多功能車載裝飾擺件，其特征在于：所述寫字筆(76)的外側等間距開設有防滑條紋。

技術總結
本技術公開了一種多功能車載裝飾擺件，涉及汽車擺件技術領域，包括擺件主體，所述擺件主體的一端固定連接有尾部，所述擺件主體的內部活動安裝有傳動機構，所述擺件主體的一側轉動連接有擺動手臂。本技術采用上述結構，利用汽車出風口的風力來驅動一系列傳動機構、扇葉和擺動手臂，從而創造出一種動態的、有趣的效果，同時利用了汽車內部的空氣流動，不僅增添了車內的趣味性和活力，還通過擺動手臂的轉動和復位，以及擺件主體和頭部的擺動，進一步增強了這種效果，同時，該裝置的設計還考慮了傳動力度的優化，通過大齒輪驅動小齒輪的方式，降低了所需的傳動力度，使得整個裝置更加易于使用和操作。

技術研發人員：蔡學雄
受保護的技術使用者：蔡學雄
技術研發日：20241213
技術公布日：2025/4/28
