本技術涉及燙金膜領域，特別涉及一種帶3d懸浮圖文的燙金膜。

背景技術：

1、隨著科技水平的不斷提高，用于表面裝飾的新工藝也層出不窮。傳統的熱轉移膜可以實現多色轉移，與傳統熱轉移膜對比，燙印膜廣泛應用于包裝領域，燙印膜色彩絢麗且極具動感，并具有一定的防偽力度。燙印膜的背面設有與物體粘接的背膠層，當背膠層與物體粘接固定后，剝離燙印膜正面的薄膜層，即可露出設有防偽圖案的成像層。

2、但是，傳統的燙印膜一般僅具有平面圖文效果，或具有多角度的鐳射效果，無法做到復合紙卡或復合膜的3d懸浮效果，造成防偽圖案為標識過于簡單，仿制較為容易，導致產品真?zhèn)坞y辨。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種帶3d懸浮圖文的燙金膜，達到3d懸浮圖文的效果，具有較好的防偽效果。

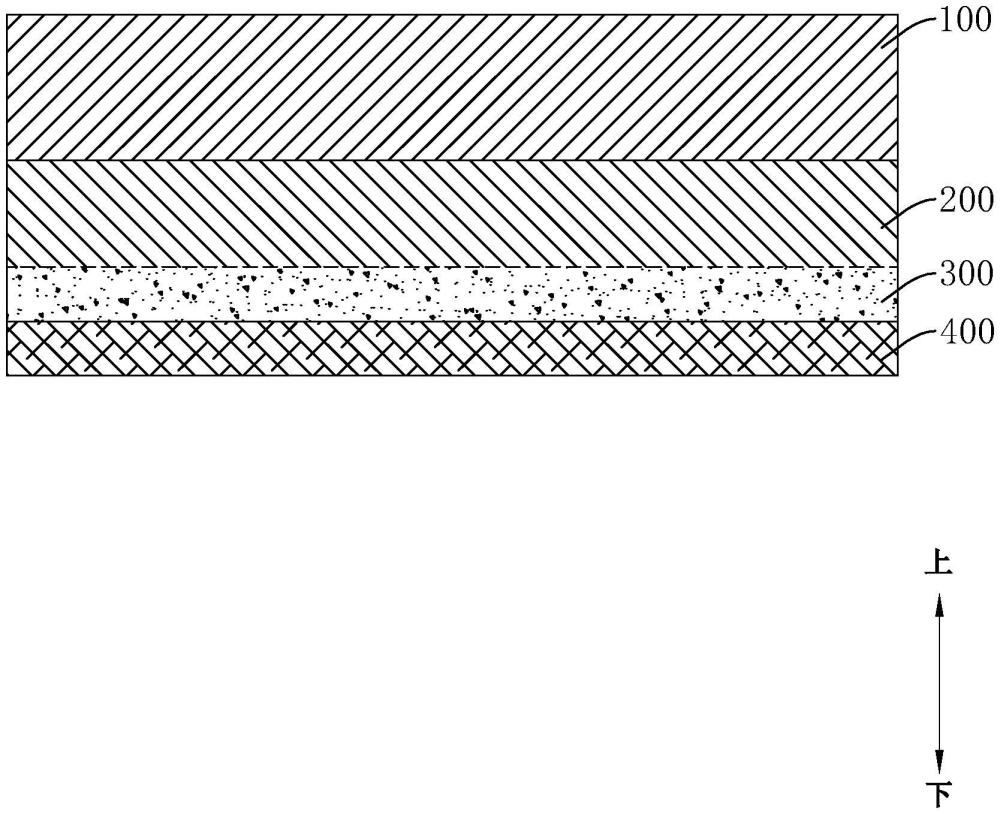

2、根據本實用新型的第一方面實施例的帶3d懸浮圖文的燙金膜，包括自上往下依次設置的基膜層、色層、電鍍層及熱熔膠層，其中，所述色層的厚度為5μm至10μm，且所述色層的下端面通過模壓工藝設置有模壓圖文區，所述模壓圖文區的最大模壓深度大于或等于5μm。

3、根據本實用新型實施例的帶3d懸浮圖文的燙金膜，至少具有如下有益效果：通過將所述色層的厚度設置為5μm至10μm，使所述模壓圖文區的模壓深度能夠達到5μm，使得模壓的圖文深度較大，經電鍍層覆蓋后，能夠達到懸浮和3d立體的效果，仿制難度大，具有較好的防偽效果。

4、根據本實用新型的一些實施例，所述電鍍層為鍍鋁層、鍍銅層或鍍硫化鋅層。

5、根據本實用新型的一些實施例，所述基膜層的電暈值小于58達因且大于42達因。

6、根據本實用新型的一些實施例，所述基膜層的厚度為12μm至50μm。

7、根據本實用新型的一些實施例，所述基膜層為pet膜或pp膜。

8、根據本實用新型的一些實施例，所述熱熔膠層為改性聚酯和聚氨酯樹脂膠層，厚度為0.5μm至1.5μm。

9、根據本實用新型的一些實施例，所述色層為改性丙烯酸樹脂和色粉的混制層。

10、根據本實用新型的一些實施例，所述色層的下端面設置有微圖文雕刻區。

11、根據本實用新型的一些實施例，所述微圖文雕刻區的圖文為浮雕、貓眼或光柱中的一種或多種的組合。

12、根據本實用新型的一些實施例，所述微圖文雕刻區的圖文通過陰刻的方式設置在所述色層的下端面。

技術特征：

1.一種帶3d懸浮圖文的燙金膜，其特征在于，包括：

2.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

3.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

4.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

5.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

6.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

7.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

8.根據權利要求1所述的帶3d懸浮圖文的燙金膜，其特征在于，

9.根據權利要求8所述的帶3d懸浮圖文的燙金膜，其特征在于，

10.根據權利要求8所述的帶3d懸浮圖文的燙金膜，其特征在于，

技術總結
本技術公開了一種帶3D懸浮圖文的燙金膜包括自上往下依次設置的基膜層、色層、電鍍層及熱熔膠層，其中，色層的厚度為5μm至10μm，且色層的下端面通過模壓工藝設置有模壓圖文區，模壓圖文區的最大模壓深度大于或等于5μm，通過將色層的厚度設置為5μm至10μm，使模壓圖文區的模壓深度能夠達到5μm，使得模壓的圖文深度較大，經電鍍層覆蓋后，能夠達到懸浮和3D立體的效果，仿制難度大，具有較好的防偽效果。

技術研發人員：崔清臣,劉斌,葉歡,茍化沖
受保護的技術使用者：中山國安新材料有限公司
技術研發日：20240716
技術公布日：2025/4/28
