本發明屬于顯示屏生產技術領域，尤其涉及一種顯示屏光固化設備和顯示屏光固化方法。

背景技術：

目前，世界已進入信息革命時代，顯色技術及顯示器件在信息技術的發展過程中占據了十分重要的地位，電視機、電腦、移動電話、掌上電腦(Personal Digital Assistant，簡稱PDA)等便攜式設備以及各類儀器儀表上的顯示屏，為人們的日常生活和工作提供著大量的信息。

液晶面板(Liquid Crystal Display，簡稱LCD)是顯示器件中的重要組成部分，現有薄膜晶體管(Thin Film Transistor，簡稱TFT)液晶顯示屏在模塊工藝中，常采用在TFT玻璃裸露的布線區域上涂覆UV(Ultraviolet Rays，紫外光線)膠來保護TFT鍍層及電路驅動IC，UV膠需在UV燈下進行固化處理，不同的UV燈及UV膠的固化時間不同，前述UV膠又稱無影膠、紫外光固化劑，它是指必須通過紫外光線照射才能固化的一種膠粘劑。

常見的紫外光固化方式是采用紫外光源發出的紫外光從正面垂直照射到待固化的UV膠上，例如中國專利(公告號為CN202649651U)中公開的一種紫外線固化設備。然而，這種紫外線固化設備在對UV膠面進行固化時，僅對紫外光垂直照射的UV膠面進行固化，而無法實現對其他表面的固化，這勢必使得對整個UV膠面的硬化效果不佳，難以達到預期的固化率要求。

技術實現要素：

本發明的目的在于克服上述現有技術的不足，提供了一種顯示屏光固化設備和顯示屏光固化方法，其固化率高。

本發明的技術方案是：一種顯示屏光固化設備，包括用于承載顯示屏的承載裝置和用于對顯示屏的待光固化材料進行光固化的第一光固化組件，所述第一光固化組件臨近于所述承載裝置設置，所述第一光固化組件包括第一光源和用于將所述第一光源發出的光線反射至所述顯示屏至少一側面的第一反射鏡組；或者，所述第一光固化組件包括直接照射于所述顯示屏至少一側面的第一光源。

可選地，所述第一反射鏡組包括第一反射鏡和第二反射鏡；所述第二反射鏡具有用于將所述第一光源所發出的部分光線反射至所述第一反射鏡的第二反射面，所述第一反射鏡具有用于將所述第一光源所發出的部分光線直接反射至顯示屏側面且用于將由所述第二反射面反射至所述第一反射鏡的光線反射至顯示屏側面的第一反射面。

可選地，所述第一光源位于所述承載裝置的上方，所述第二反射鏡位于所述第一光源的上方，所述第二反射面朝向于所述第一光源，所述第一反射鏡位于所述第一光源的側下方，所述第一反射面朝向于位于所述第一光源下方時的所述顯示屏的側面。

可選地，所述第一反射面呈內凹弧形；所述第二反射面呈平面狀。

可選地，所述第一光源為全波段紫外光線光源或多波段紫外光線光源。

可選地，所述顯示屏光固化設備還包括擋板，所述擋板設置于所述第一光源下方且位于所述承載裝置的上方。

可選地，所述顯示屏光固化設備還包括套設于所述第一光固化組件外側的第一排氣罩，所述第一排氣罩的兩端均具有開口，所述第一排氣罩下端的開口朝向于所述第二反射鏡。

可選地，所述顯示屏光固化設備還包括第二光固化組件，所述第二光固化組件與所述第一光固化組件相鄰設置，所述第二光固化組件包括用于將部分光 線直接照射至所述顯示屏的正面的第二光源，所述第二光源位于所述承載裝置的上方。

可選地，所述第二光固化組件還包括用于將所述第二光源發出的部分光線反射至所述顯示屏的正面的第三反射鏡，所述第三反射鏡位于所述第二光源的上方。

可選地，所述第二光源為用于發出單一波長紫外光線的LED。

可選地，所述顯示屏光固化設備還包括擋板，所述擋板位于所述第一光源、所述第二光源的下方且位于所述承載裝置的上方，所述擋板對應所述第二光源的下方處設置有透光孔。

可選地，所述承載裝置包括用于將所述顯示屏向前傳送的第一傳動帶，所述第二光固化組件和所述第一光固化組件均位于所述第一傳動帶的上方；所述第二光固化組件和所述第一光固化組件沿第一傳動帶的傳送方向依次相鄰設置，或者，所述第一光固化組件和所述第二光固化組件沿所述第一傳動帶的傳送方向依次相鄰設置。

可選地，所述承載裝置還包括座體，所述座體轉動連接有第一傳動軸和第二傳動軸，所述第一傳動軸與所述第二傳動軸平行相對設置，所述第一傳動帶的兩端分別套設于所述第一傳動軸和所述第二傳動軸，所述承載裝置還包括用于驅動所述第一傳動軸或所述第二傳動軸轉動的動力部件，所述動力部件連接于所述第一傳動軸或所述第二傳動軸。

可選地，所述座體包括第一架體和第二架體，所述第一傳動軸的兩端分別轉動連接于所述第一架體和所述第二架體，所述第二傳動軸的兩端分別連接于所述第一架體和所述第二架體，所述第一傳動帶位于所述第一架體與所述第二架體之間，且所述第一架體與所述第一傳動帶之間具有間隙，所述座體連接有用于將所述柔性線路板由下垂承托至與所述顯示屏平齊的傳送組件，所述傳送組件包括第三傳動軸和位于所述間隙內的第二傳動帶，所述第二傳動帶的兩端分別套于所述第三傳動軸與所述第一傳動軸，所述第三傳動軸位于所述第一傳 動軸的側下方，所述第二傳動帶沿所述第二傳動帶的傳動方向斜向向上設置。

可選地，所述顯示屏光固化設備還包括套設于所述第一光固化組件外側的第一排氣罩和套設于所述第二光固化組件外側的第二排氣罩；所述第一排氣罩的上下兩端均具有開口；所述第二排氣罩的兩端均具有開口。

可選地，所述第一排氣罩、所述第二排氣罩的外側還罩設有總排氣罩，所述總排氣罩的上端設置有上殼，所述上殼設置有總排氣口。

本發明還提供了一種顯示屏光固化方法，包括以下步驟，將具有待光固化材料的顯示屏放置于承載裝置上，采用第二光源并將所述第二光源發出的光線射至所述顯示屏的正面使所述待光固化材料進行光固化，在上述采用第二光源并將光線射至所述顯示屏的正面之前或之后，采用第一光源并將所述第一光源所發出的光線射至所述顯示屏的側面使所述待光固化材料進行光固化。

可選地，所述第一光源為全波段紫外光線光源或多波段紫外光線光源，所述第二光源為單一波長的紫外光線光源。

可選地，所述第一光源的部分光線由位于所述第一光源側下方的第一反射鏡直接反射至所述顯示屏的側面，所述第一光源的部分光線由位于所述第一光源上方的第二反射鏡反射至所述第一反射鏡，再由所述第一反射鏡反射至所述顯示屏的側面。

可選地，所述第二光源的部分光線直接照射于所述顯示屏的正面，所述第二光源的部分光線由第三反射鏡反射至所述顯示屏的正面。

可選地，所述顯示屏通過所述承載裝置的第一傳動帶由上一工位依次傳送至所述第一光源下方、所述第二光源下方或依次傳送至所述第二光源下方、所述第一光源下方，再傳入下一工位，由所述第二光源下方或所述第一光源下方傳送至下一工位的過程中，連接于所述顯示屏且下垂的柔性電路板由沿其傳送方向斜向上設置的第二傳動帶傳送至與所述顯示屏平齊。

可選地，通過位于所述第一光源、所述第二光源的下方且位于所述顯示屏上方的擋板進行隔熱，所述第二光源發出的光線通過所述擋板上的透光孔射向 所述顯示屏的正面。

本發明所提供的顯示屏光固化設備和顯示屏光固化方法，其通過采用第二光源對顯示屏的正面進行照射以對UV膠進行固化，并先后或同時采用第一光源對顯示屏的側面進行照射以對UV膠進行輔助固化，固化率高，產品質量佳。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的顯示屏光固化設備中第一光固化組件的光路示意圖；

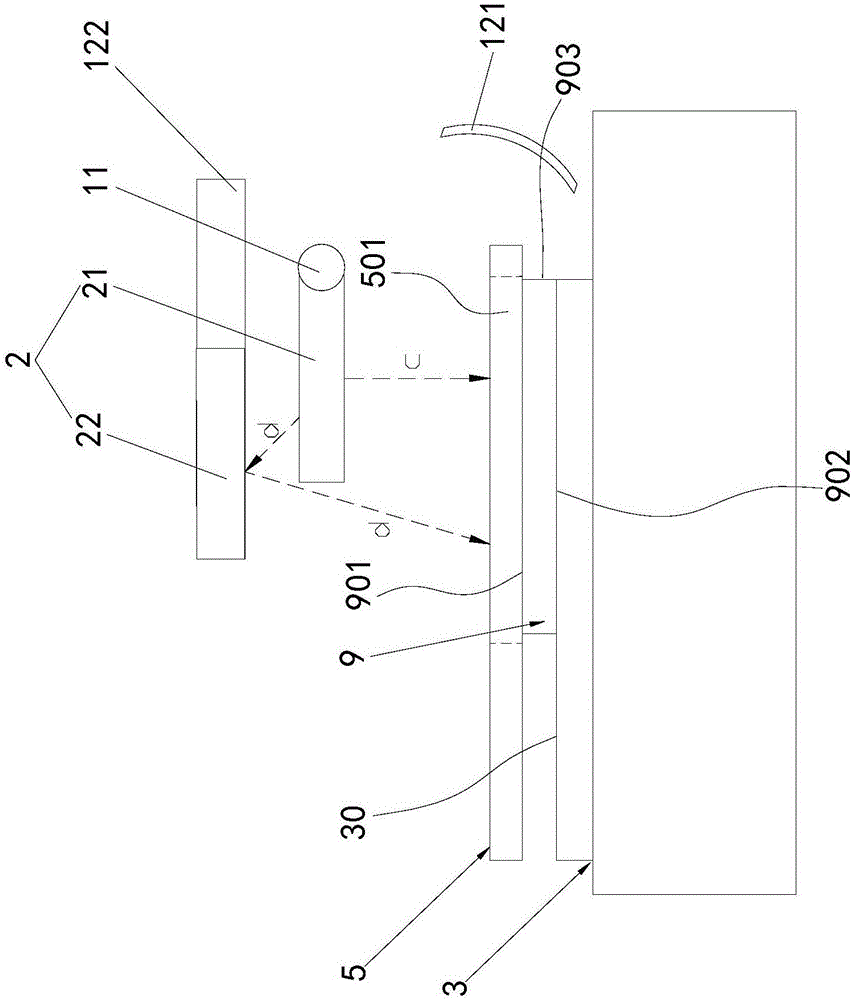

圖2是本發明實施例提供的顯示屏光固化設備中第二光固化組件的光路示意圖；

圖3是本發明實施例提供的顯示屏光固化設備去除總排氣罩后的立體裝配示意圖；

圖4是本發明實施例提供的顯示屏光固化設備的立體分解示意圖；

圖5是本發明實施例提供的顯示屏光固化設備的立體裝配示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為是“連接 于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

還需要說明的是，本發明實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

如圖1所示，本發明實施例提供的一種顯示屏光固化設備，包括用于承載顯示屏9的承載裝置3和用于對顯示屏9中的待光固化材料進行光固化的第一光固化組件1，顯示屏9可為液晶屏、LED屏等類型的顯示器件，承載裝置3可以承載并傳送顯示屏9，承載裝置3具有承載面30，多個顯示屏9可以放置于承載裝置3的承載面30，以使各顯示屏9依次由上一工位通過顯示屏光固化設備的光固化工位之后進入下一工位。將顯示屏9放置于承載裝置3之前，顯示屏9設置有待光固化材料，本實施例中，待光固化材料以UV(Ultraviolet Rays，紫外光線)膠為例。需要說明的是，本實施例中，以顯示屏9與承載裝置3的承載面30相貼的一面為背面902，與背面902相對背向的一面為顯示屏9的正面901，正面901與背面902之間的面即為顯示屏9的側面903。

如圖1所示，所述第一光固化組件1包括第一光源11，所述第一光固化組件臨近于所述承載裝置設置，本實施例中，第一光源11可位于承載裝置3的上方。所述第一光固化組件1還包括用于將所述第一光源11發出的光線反射至顯示屏9至少一側面903的第一反射鏡組12。這樣，第一光源11所發出的光線可以由第一反射鏡組12反射至顯示屏9的側面903，從而可以從顯示屏9的側面903進行對顯示屏9的UV膠光固化，以使顯示屏9中UV膠的光固化處理得到了強化，以提高顯示屏9生產過程中UV膠的固化率。作為替代方案，可以去除第一反射鏡組12，即所述第一光固化組件1包括直接照射于所述顯示屏9至少一側面903的第一光源11，這樣，第一光源11需朝向于顯示屏9的側面903布置，無需第一反射鏡組12，也可以對顯示屏9側面903的待光固化材料進行光固化。本實施例中，顯示屏光固化設備通過第一反射鏡組12將第一光源11的光線反射至顯示屏9側面903，光線利用率高，各部件易于布置。

具體地，如圖1所示，所述第一反射鏡組12可包括第一反射鏡121和第二反射鏡122；所述第二反射鏡122具有用于將所述第一光源11所發出的部分光線反射至所述第一反射鏡121的第二反射面1221，所述第一反射鏡121具有第一反射面1211，第一反射面1211可用于將第一光源11所發出的部分光線直接反射至顯示屏9的側面903，參考圖1中的光路b，而且，第一反射面1211同時可用于將由所述第二反射面1221反射至第一反射鏡121的部分光線反射至顯示屏9的側面903，參考圖1中的光路a，通過所述第一反射鏡121和所述第二反射鏡122的組合，形成雙反射式協同送光結構，充分提高了所述第一光源11的利用率，使照射于顯示屏9的側面903的光線得到了加強，節約了能源且利于進一步提高顯示屏生產過程中UV膠的固化率。可以理解地，第一反射鏡組12也可以增設用于將光線從其它方向反射至第一反射面1211的反射鏡，或者采用三次或三次以上的反射方式將光線反射至顯示屏9的側面903。第一反射鏡121、第二反射鏡122可以分別獨立設置，也可以連接為一體。第一反射鏡121也可以設置有兩個，以同時反射光線至顯示屏9的兩側。

具體地，如圖1所示，所述第一光源11可位于所述承載裝置3的上方，第一光源11可位于顯示屏9的上方且靠近于側面903，所述第二反射鏡122可位于所述第一光源11的上方，所述第一反射鏡121可位于所述第一光源11的側下方，第一光源11、第一反射鏡121、第二反射鏡122的具體位置可根據具體情況設定，只要能將第一光源11的部分光線通過第一反射鏡121直接反射至位于第一光源11下方時的顯示屏9的側面903，且能將第一光源11的部分光線通過第二反射鏡122反射至第一反射鏡121再由第一反射鏡121反射至位于第一光源11下方時的顯示屏9的側面903。

具體應用中，如圖1所示，第二反射鏡122可以固定安裝于第一光源11的上方，且所述第二反射鏡122的第二反射面1221朝向于所述第一光源11及承載面30，第二反射鏡122也可以以可調節轉動或可調節移動的方式安裝于第一光源11的上方，可以根據不同的顯示屏或不同的生產要求調節第二反射鏡 122的角度或位置。第一反射鏡121可以以固定的方式安裝于第一光源11的側下方，也可以以可調節轉動或可調節移動的方式安裝于第一光源11的側下方，所述第一反射鏡121的第一反射面1211可以朝向于位于第一光源11下方時的顯示屏9的側面903。第一光源11可以以固定的方式安裝于承載裝置3的上方，也可以以可調節式轉動或可調節移動的方式安裝于承載裝置3的上方，以進一步滿足不同的生產需要，以提高設備的通用性。

具體地，由第一反射面1211射向顯示屏9的側面903的光線與第一反射面1211法線之間的夾角為第一反射面1211的反射角，由第一光源11或第二反射面1221射向第一反射面1211的光線與第一反射面1211法線之間的夾角為第一反射面1211的入射角；第二反射面1221射向第一反射面1211的光線與第二反射面1221法線之間的夾角為第二反射面1221的反射角，由第一光源11射向第二反射面1221的光線與第二反射面1221法線之間的夾角為第二反射面1221的入射角。具體應用中，第一反射鏡121、第二反射鏡122及第一光源11的精確位置可以根據光線的反射原理(入射角與反射角相等)并結合實際情況設定，只要能將第一光源11的光線盡可能多地反射至顯示屏9的側面903即可。

具體地，如圖1所示，所述第一反射面1211可呈內凹弧形，聚光效果佳；所述第二反射面1221可以呈平面狀且朝向于位于所述承載裝置3上且位于第一光源11下方時的顯示屏9的正面901。所述第一反射鏡121的形狀可以是四邊形(例如長方形、正方形或棱形等)、圓形、類四邊形、橢圓形、三角形、類三角形等等，其類型可以是平面反射鏡、凹面反射鏡等，其形狀和類型沒有特別的限制，只要能夠?qū)⑺龅谝还庠?1發射的光線和所述第二反射鏡122反射至第一反射面1211的光線反射至位于所述承載裝置3上且位于第一光源11下方時的顯示屏9的側面903即可，在本實施例中，優選所述第一反射鏡121為凹面反射鏡，其具有聚集的作用，第一反射鏡121整體呈長方形，長方形的短邊呈一定弧度彎曲形成凹面，即第一反射鏡121的橫斷面呈弧形，所述第一反射鏡121與位于所述承載裝置3上且位于第一光源11下方時的顯示屏9的側面 903相對，且其凹面(即第一反射面1211)朝向所述顯示屏9的側面903設置，長方形的長邊可以沿著顯示屏9的傳送方向平行設置，以使經過所述第一反射鏡121反射的光線均照射于顯示屏9的側面903，以提高UV膠的光固化效率。本實施例中，顯示屏9的長度方向與承載裝置3的傳送方向一致。

如圖1所示，所述第二反射鏡122可為平面反射鏡或凹面反射鏡等，只要能將第一光源11的光線反射至第一反射鏡121的第一反射面1211即可。所述第二反射鏡122的形狀可以是四邊形(例如長方形、正方形或棱形等)、圓形、類四邊形、橢圓形、三角形、類三角形等等，優選地，第二反射鏡122的第二反射面1221可以朝向于承載裝置3(即朝向于位于承載裝置3上的顯示屏9的正面901)設置或沿朝向第一反射鏡121的方向傾斜設置。具體應用中，顯示屏9可以水平設置或相對水平面傾斜一定角度設置于承載裝置3上。需要說明的是，顯示屏9也可豎直放置于承載裝置3，此時，顯示屏光固化設備中的第一光固化組件1等相關部件可以相應地相對本實施例中的位置翻轉設置，第一光固化組件1等部件可以設置于承載裝置3的側面或下方等合適位置，即第一光固化組件1臨近承載裝置3設置。

具體地，所述第一光源11可為全波段紫外光線(UV)光源或多波段紫外光線(UV)光源，例如全波段的鹵素?zé)舻龋ǘ蜺V光源或多波段UV光源可以發出多個波長的光線。顯示屏9的UV膠可以進行全波長固化，其固化效果好，固化效率高。本實施例中，第一光源11呈條形燈管狀，其可設置有一根或至少兩根。呈條形管狀的第一光源11位于承載裝置3上方且與承載裝置3的傳送方向平行布置，即第一光源11的長度方向與第一反射鏡121的長度方向相同，第一光源11的兩端可以與第一反射鏡121的兩端可以對齊或基體對齊。當然，第一光源11也可以選用其它結構形式的發光件及選用其它的布置方式，例如第一光源11也可以為燈泡等。

具體地，如圖2所示，所述顯示屏光固化設備還包括第二光固化組件2，第二光固化組件2與第一光固化組件1相鄰設置，顯示屏9可以由承載裝置3 依次傳送經過第二光固化組件2和第一光固化組件1。所述第二光固化組件2包括用于將部分光線直接照射至顯示屏9的正面901的第二光源21，參考圖2中的光路c，所述第二光源21位于所述承載裝置3的上方，這樣，用于對顯示屏9從正面901進行UV膠固化的第二光固化組件2集成到顯示屏光固化設備中，設備集成度高。

具體地，如圖2所示，所述第二光固化組件2還包括第三反射鏡22，所述第三反射鏡22位于所述第二光源21的上方。參考圖2中的光路d，所述第三反射鏡22將所述第二光源21發出的部分光線反射至顯示屏9正面901，提高了第二光源21的光線利用率，使得照射至顯示屏9正面901的光線強度增加，光固化效果佳。第二光源21與第一光源11可以水平相鄰設置，第三反射鏡22與第二反射鏡122可以水平相鄰設置。

具體地，如圖2所示，所述顯示屏光固化設備還包括用于阻止所述第一光源11直接照射顯示屏9的擋板5。擋板5可以起到擋光、隔熱的作用。擋板5可以采用非透光材料制成，例如金屬、耐溫耐熱的非透明塑料等非金屬材料、多層復合材料等，擋板5也可以選用透光率低的材料制成。擋板5的厚度可以根據需要設定，滿足使用強度及擋光隔熱需求即可。擋板5可以固定于承載裝置3的上方并與承載面30形成一用于供顯示屏9通過的夾層，顯示屏9在承載裝置3的傳送下可以從擋板5下方穿過。擋板5可呈長方形，其寬度尺寸可大于顯示屏9的寬度尺寸，當顯示屏9經過第一光源11的下方區域時，擋板5可以防止第一光源11的光線直接照射于顯示屏9，隔熱效果佳。擋板5的外形也可以呈其它適合的形狀，例如呈殼體狀等。具體應用中，擋板5可以采用金屬板材一體沖壓成型。

具體地，如圖2和圖4所示，本實施例中，所述擋板5同時位于所述第一光源11、第二光源21的下方且位于承載裝置3的上方，且擋板5與承載裝置3的承載面30具有一定間距，顯示屏9可以從間距中穿過，即擋板5與承載面30的間距等于或略大于顯示屏9的厚度，顯示屏9可以正面901朝上從擋板5 的下方通過，所述擋板5對應所述第二光源21的下方處可以設置有用于供所述第二光源21的光線照射至顯示屏9的透光孔501。透光孔501可以呈多邊形、圓形、異形等合適形狀，本實施例中，透光孔501呈矩形，與顯示屏相匹配。作為設置透光孔501的替代方案，也可以通過控制擋板5的長度，使擋板5僅位于第一光源11的下方，這樣，擋板5即可以阻擋第一光源11直接照射顯示屏9的正面901，又不影響第二光源21照射顯示屏9的正面901。本實施例中，顯示屏9的長度方向沿承載裝置3的傳送方向設置，透光孔501的寬度可以等于或略大于顯示屏9的寬度，以使光線可以充分照射于顯示屏9。而且，隨著顯示屏9在承載裝置3上傳送過程中，顯示屏9可以逐漸接近于第二光源21直到顯示屏9移動至第二光源21的正下方，隨著顯示屏9與第二光源21之間距離的逐漸縮小，從而使顯示屏9中UV膠的光照強度漸增，固化效果佳。需要說明的是，若溫度等條件在可接受范圍內，也可以取消擋板5，通過第一光固化組件1、第二光固化組件2對顯示屏9同時進行照射。

進一步地，擋板5的朝向該第一光源11和該第二光源21設置的上端面可以為反光面，這樣可以將部分光線反射至第二反射鏡122或/和第三反射鏡22，以進一步提高光線的利用率。

具體地，所述第二光源21可以為用于發出單一波長UV的LED，其具有光效高、省電節能等優點。第二光源21可以呈長條狀，第二光源21的排布方向可以與承載裝置3的傳送方向相垂直，即第二光源21橫跨于透光孔501的上方，第二光源21與第一光源11的排布方向相互垂直，以提高光線的利用率。第二光源21可以由整體LED燈管制成，也可以由多個LED單元線性排列而成。第二光源21也可以選用其它合適結構、類型的發光件。

具體地，如圖3所示，所述承載裝置3包括用于將顯示屏9向前傳送的第一傳動帶31，所述第二光固化組件2和第一光固化組件1均位于所述第一傳動帶31的上方。所述第二光固化組件2和第一光固化組件1沿第一傳動帶31的傳送方向依次相鄰設置，即顯示屏9先經第二光源21照射正面901，再經第一 光源11照射側面903，或者，所述第一光固化組件1和第二光固化組件2沿第一傳動帶31的傳送方向依次相鄰設置，即顯示屏9先經第一光源11照射側面903，再經第二光源21照射正面901；整個過程無需人工搬動顯示屏9，有利于提高生產效率、降低生產成本，且可以避免人工搬運顯示屏9而導致顯示屏9受損。而且，顯示屏光固化設備可以直接并入顯示屏的現有生產線，便于對現有生產線進行升級。

具體地，所述第一傳動帶31可以由耐紫外光材料制成，或者在所述第一傳動帶31上設置一層耐紫外光材料，從而延長所述第一傳動帶31的使用壽命。

具體地，如圖3和圖4所示，所述承載裝置3還包括座體32，所述座體32轉動連接有第一傳動軸33和第二傳動軸34，所述第一傳動軸33與所述第二傳動軸34平行相對設置，所述第一傳動帶31的兩端分別套設于所述第一傳動軸33和第二傳動軸34，所述承載裝置3還包括用于驅動所述第一傳動軸33或第二傳動軸34轉動的動力部件(圖中未示出)，所述動力部件可以連接于所述第一傳動軸33或第二傳動軸34。動力部件可以為電機等。

具體地，如圖3和圖4所示，所述座體32包括第一架體321和第二架體322，第一架體321和第二架體322可以間隔一定間距相對設置，第一架體321和第二架體322之間可以連接有底板35，底板35可位于第一傳送帶31的下方，底板35的兩側固定連接于第一架體321和第二架體322的內側(第一架體321和第二架體322相向的側面為內側)，可以提高座體32的結構穩定性。所述第一傳動軸33的兩端分別轉動連接于所述第一架體321和第二架體322的內側且靠近于第一架體321和第二架體322的一端，所述第二傳動軸34的兩端分別連接于第一架體321和第二架體322的內側且靠近于第一架體321和第二架體322的另一端，所述第一傳動軸33、第二傳動軸34、第一傳動帶31均位于所述第一架體321與所述第二架體322之間，顯示屏9連接有柔性線路板(也稱排線或引線，圖中未示出)，所述第一架體321與所述第一傳動帶31之間具有用于容納柔性線路板的間隙300，在固化過程中，柔性線路板自然下垂并位于間隙 300中隨顯示屏9向前運動，所述座體32連接有用于將所述柔性線路板由下垂承托至與顯示屏9平齊的傳送組件330，在固化結束階段，柔性線路板可由下垂?fàn)顟B(tài)通過傳送組件330的承托轉變?yōu)榕c顯示屏9平齊，以將顯示屏9及連接于顯示屏9的柔性線路板以平齊狀態送入下一工位。所述傳送組件330包括第三傳動軸331和位于所述間隙300內的第二傳動帶332，所述第二傳動帶332的兩端分別套于所述第三傳動軸331與所述第一傳動軸33，所述第二傳動帶332較低的一端套于所述第三傳動軸331，所述第二傳動帶332較高的一端套于所述第一傳動軸33，第三傳動軸331的兩端可以轉動連接于第一架體321、第二架體322，所述第三傳動軸331可以位于所述第一傳動軸33的側下方。即第一傳動軸33可以同時帶動第一傳動帶31和第二傳動帶332，且所述第二傳動帶332沿第二傳動帶332的傳動方向斜向向上設置，這樣，柔性線路板可以在第二傳動帶332的作用下，由下垂?fàn)顟B(tài)轉變?yōu)榕c顯示屏9平齊，承載裝置3不僅可以傳送顯示屏9，還可以將連接于顯示屏9的柔性電路板由下垂?fàn)顟B(tài)傳送至與顯示屏9平齊。

具體地，所述第二傳動帶332可以由耐紫外光材料制成，或者在所述第二傳動帶332的表面鋪設一層耐紫外光材料，從而延長所述第二傳動帶332的使用壽命。

具體地，如圖3和圖4所示，所述顯示屏光固化設備還包括套設于所述第一光固化組件1外側的第一排氣罩41和套設于所述第二光固化組件2外側的第二排氣罩42；第一排氣罩41、第二排氣罩42位于擋板5的上方。具體地，所述第一排氣罩41的兩端均具有開口，所述第一排氣罩41下端的開口朝向于所述第二反射鏡122，第一排氣罩41可以相對顯示屏9傾斜設置，第一排氣罩41可以通過安裝支架或螺絲等固定成傾斜狀；所述第二排氣罩42的兩端均具有開口，以將固化過程產生的氣體和熱量排出，可靠性佳。

具體地，如圖4和圖5所示，所述第一排氣罩41、第二排氣罩42的外側還罩設有總排氣罩43，即第一排氣罩41、第二排氣罩42均位于總排氣罩43 內，所述總排氣罩43的上端設置有上殼44，所述上殼44設置有總排氣口440，以將氣體和熱量統一排出，使于設備組裝和使用，總排氣口440可連接于排放管(圖未示)。總排氣罩43沿第一架體321和第二架體322縱向方向，分別延伸設置有凸臺431，第一架體321和第二架體322的上端設置有用于容納總排氣罩43底部的凹槽320，凸臺431可支撐于第一架體321和第二架體322的上端面，以便于總排氣罩43的安裝。總排氣罩43的上下兩端開口(未標示)，上殼44可以罩設于總排氣罩43的上端，也可以通過焊接、鉚接等方式將上殼44固定于總排氣罩43的上端。

本發明實施例所提供的顯示屏光固化設備，其通過采用第二光源21對顯示屏9的正面901進行照射以對UV膠進行固化，并先后或同時采用第一光源11對顯示屏9的側面903進行照射以對UV膠進行輔助固化，固化率高，產品質量佳。

本發明實施例還提供了一種顯示屏光固化方法，包括以下步驟，制備具有待光固化材料(UV膠)的顯示屏9，并將具有待光固化材料的顯示屏9放置于承載裝置3上，顯示屏9進入光固化工位，采用第二光源21并將第二光源21發出的光線反射至顯示屏9的正面901使待光固化材料進行光固化，在上述采用第二光源21并將光線反射至顯示屏9的正面901之前或之后，采用第一光源11并將所述第一光源11所發出的光線反射至或直接照射至顯示屏9側面903使待光固化材料進行光固化，通過對顯示屏9的正面901、側面903進行光照，使得顯示屏9中待光固化材料可以高效地進行光固化，顯示屏9側面903的光固化處理得到了強化，以提高顯示屏9生產過程中UV膠的固化率，產品質量佳。

具體地，所述第一光源11為位于所述承載裝置3上方的全波段紫外光線(UV)光源或多波段紫外光線(UV)光源，例如全波段鹵素?zé)艄堋Ｋ龅诙庠?1為位于所述承載裝置3上方的單一波長的紫外光線(UV)光源，例如單波段的UV LED。具體應用中，第一光源11的正面光強可為200至800兆焦耳，優選350至450兆焦耳，例如400兆焦耳，以保證UV膠的固化率。在該實施例 中，通過試驗對比可以看出，在相同試驗條件下，本發明實施例采用鹵素全波段UV燈管作為第一光源11對所述顯示屏9進行固化的固化效果更佳，而且采用鹵素全波段UV燈管作為光源，顯示屏9上UV膠的固化率可以達到80％以上，如表1所示。在表1中，改善前是指采用單一波長光源(UV LED)作為正面照射光源的測試，改善后是指采用鹵素全波段UV燈管作為側面輔助照射光源的測試。

表1 顯示屏9受不同照射光源照射時的固化率對比表

具體地，所述第一光源11的部分光線由位于第一光源11側下方的第一反射鏡121直接反射至所述顯示屏9的側面903，所述第一光源11的部分光線由位于第一光源11上方的第二反射鏡122反射至第一反射鏡121，再由所述第一反射鏡121反射至所述顯示屏9的側面903，充分提高了所述第一光源11的利用率，使照射于顯示屏9側面903的光線得到加強，節約了能源且利于進一步提高顯示屏9生產過程中UV膠的固化率。并且，第一反射鏡121的第一反射面1211可以呈內凹弧形，其聚光效果佳，利于提高光線利用率，使光線集中于面積較小的顯示屏側面903。

具體地，所述第二光源21的部分光線直接照射于所述顯示屏9的正面901，所述第二光源21的部分光線由第三反射鏡22反射至所述顯示屏9的正面901，提高了第二光源21的光線利用率，照射至顯示屏9的正面901的光線強度增加，光固化效果佳。

具體地，所述顯示屏9通過所述承載裝置3的第一傳動帶31由上一工位依次傳送至第一光源11下方、第二光源21下方或依次傳送至第二光源21下方、第一光源11下方，再進入下一工位，由第二光源21下方或第一光源11下方傳送至下一工位的過程中(即在光固化工位的末段行程)，連接于顯示屏9且下 垂的柔性電路板由第二傳動帶332傳送至與顯示屏9平齊，第二傳動帶332沿第二傳動帶332的傳送方向斜向上設置，整個過程無需人工搬動顯示屏9，有利于提高生產效率、降低生產成本，且可以避免人工搬運顯示屏9而導致顯示屏9受損，而且柔性電路板可以與顯示屏9平齊進入下一工位。

具體地，通過位于所述第一光源11、第二光源21的下方且位于顯示屏9上方的擋板5對顯示屏9進行隔熱，且第二光源21發出的光線可以通過擋板5上的透光孔501射向顯示屏9的正面901，所述擋板5既可以避免溫度過高導致顯示屏9產品不良，又不影響對顯示屏9的正面901進行照射。

本發明實施例所提供的顯示屏光固化方法，其過程可以參考如下，將顯示屏9由承載裝置3的第一傳動帶31傳送依次經過第一光源11、第二光源21下方或依次經過第二光源21、第一光源11下方；顯示屏9經過第一光源11的下方的過程中，第一反射鏡121將第一光源11斜向向下射出的部分光線直接反射至顯示屏9的側面903，第二反射鏡122將第一光源11向上射出的部分光線反射至第一反射鏡121，第一反射鏡121再將由第二反射鏡122反射而來的光線反射至顯示屏9的側面903，從顯示屏9的側面903對顯示屏9中的UV膠進行光固化。在顯示屏9經過第一光源11的下方的過程中，為避免溫度過高，通過在第一光源11的正下方設置擋板5，以避免第一光源11直接照射顯示屏9的正面901；在顯示屏9經過第二光源21的下方的過程中，第二光源21直接照射或通過擋板5的透光孔501直接照射顯示屏9的正面901，第三反射鏡22將第二光源21向上射出的部分光線直接反射至或透過透光孔501反射至顯示屏9的正面901，從顯示屏9的正面901對顯示屏9中的UV膠進行光固化。可以理解地，若取消擋板5，顯示屏9在經過第一光源11、第二光源21下方或依次經過第二光源21、第一光源11下方的過程中，其側面903、正面901可能被同時照射。顯示屏9在第一傳動帶31上向下一工位(下一工位可為洗凈工位)傳送的過程中，連接于顯示屏9的柔性電路板自然下垂于第一傳動帶31一側的間隙300中，顯示屏9在接近下一工位時，柔性電路板由位于間隙300內且斜向上 設置的第二傳動帶332承托至與顯示屏9平齊，顯示屏9和柔性電路板可以以平齊的狀態進入下一工位，自動化程度高。

本發明實施例所提供的顯示屏光固化方法，其通過采用第二光源21對顯示屏9的正面901進行照射以對UV膠進行固化，并先后或同時采用第一光源11對顯示屏9的側面903進行照射以對UV膠進行輔助固化，固化率高，產品質量佳。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本發明的保護范圍之內。
