本申請要求美國臨時專利申請?zhí)枮?2/111,400，申請日為2015年2月3日的專利申請以及美國臨時專利申請?zhí)枮?2/152,376，申請日為2015年4月24日的專利申請的優先權，上述專利申請?jiān)诖艘胱鳛閰⒖肌?/p>

技術領域

本發明涉及一種指甲油瓶蓋，其包括至少一個一體成型的紫外(UV)發光二極管(LED)燈，該燈適于照射剛剛涂敷了甲油膠的人體手指甲或者腳趾甲以達到固化所述甲油膠的目的。

背景技術：

甲油膠因其持久性而為眾人所知。通常，由于使用和固化甲油膠的過程相對有技術性，大部分的甲油膠由美甲沙龍里的專業人員施加和固化。與傳統指甲油的情況一樣，甲油膠通常會作為一層很薄透明的液體涂在上面。然而，與傳統的指甲油不一樣的是，甲油膠僅暴露在空氣中不會固化。為了固化，甲油膠必須暴露在紫外(UV)光線中。因?yàn)閁V光線在太陽光中自然存在，甲油膠瓶子的內表面通常會涂覆一層阻光黑色涂層，從而防止瓶子內部的甲油膠緩慢固化。相應的，一旦將甲油膠涂在手指或者腳趾的指甲上，顧客通常會將手指甲或者腳趾甲放在UV光線發射的油膠固化燈下方一段預定的時間，從而固化甲油膠。一旦固化，甲油膠可以提供一層非常耐久的、具有吸引力的裝飾性涂層。

油膠固化燈通常布置為用于在桌面使用，并且通常大約像個鞋盒子一樣大。油膠固化燈通常會花費幾百美元，并且通常由專業美甲沙龍運行者購買和使用。因此甲油膠可被使用和固化的次數以及位置受限于油膠固化燈可以使用的次數和地點。相應的，存在一種對極為緊湊和不貴的油膠固化設備的需求，當油膠固化燈不可用的時候，可以為個人使用來固化甲油膠。

技術實現要素：

上面所述的需求由包括第一部分和第二部分的指甲油瓶蓋解決。第一部分被布置為旋鈕在指甲油瓶的頂部，并且攜帶適于指甲油的刷子。瓶蓋的第二部分作為UV LED燈，該燈適于照射剛剛涂敷了甲油膠的手指甲或者腳趾甲以達到固化所述甲油膠的目的。所述瓶蓋的第二部分還包括電池和開關電路，其包括所述電池和UV LED燈。所述電路能夠在UV LED燈不被啟動的開狀態和UV LED燈被啟動的閉合狀態之間切換。用戶可以把甲油膠從瓶中涂抹到手指甲或腳趾甲上，然后啟動所述第二部分的UV LED燈，定位UV LED燈照射剛剛以未固化的甲油膠涂敷的指甲表面以便固化所述甲油膠。

附圖的簡要說明

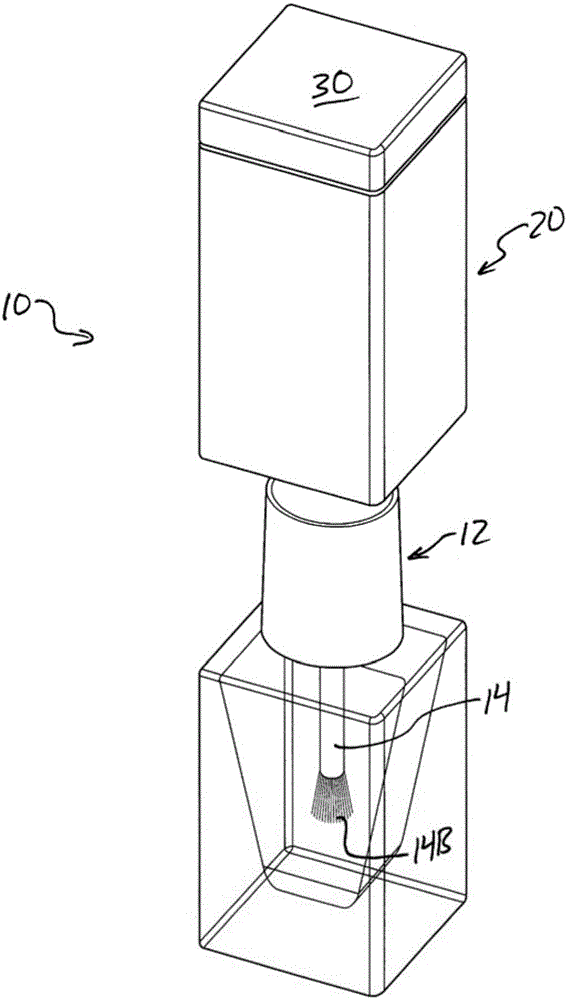

附圖1為指甲油瓶的透視圖，其中瓶子包括油膠固化指甲油瓶蓋的一個實施例。

附圖2為指甲油瓶的透視圖，其中瓶子包括油膠固化指甲油瓶蓋的一個實施例，所示具有與指甲油瓶蓋第一部分相分離的指甲油瓶蓋的第二部分。

附圖3為膠固化指甲油瓶蓋第二部分一個實施例的底部透視圖。

附圖4為指甲油瓶的透視圖，其包括油膠固化指甲油瓶蓋的一個實施例，所示部分指甲油瓶蓋的第二部分被截?cái)啵瑥亩故局讣子推可w第二部分的內部以及瓶蓋的第一部分。

附圖5為瓶蓋第二部分透視圖，展示了處于第一位置的電池倉蓋。

附圖6為瓶蓋第二部分透視圖，展示了處于第一位置和第二位置之間的電池倉蓋。

附圖7為瓶蓋第二部分透視圖，展示了第二位置之間的電池倉蓋。

附圖8為瓶蓋第二部分透視圖，表示電池倉蓋被旋轉到第三位置并且被去掉從而暴露出電池倉的電池倉蓋。

附圖9為指甲油瓶的側視圖，包括油膠固化指甲油瓶蓋的一個實施例，所示指甲油瓶蓋第二部分的一部分被截?cái)啵瑥亩故局讣子推可w第二部分的內部。

附圖10為指甲油瓶蓋第二部分的側視透視截面圖。

附圖11為指甲油瓶以及指甲油瓶蓋第一和第二部分的側視透視圖的截面?zhèn)纫晥D。

附圖12為展示了帶有接受甲油膠涂層的手指甲的手指以及指甲油瓶蓋第二部分的透視圖。

附圖13為展示了帶有剛剛接受甲油膠涂敷的手指甲的手指以及指甲油瓶蓋第二部分的透視圖。

附圖14為展示了帶有剛剛接受甲油膠涂敷的手指甲的手指以及指甲油瓶蓋第二部分的透視圖，其中手指尖插入靠近UV LED燈的指甲油瓶蓋的第二部分。

附圖15為截面?zhèn)纫晥D，展示了帶有剛剛接受甲油膠涂敷的手指甲的手指以及指甲油瓶蓋第二部分的透視圖，其中手指尖插入靠近UV LED燈的指甲油瓶蓋的第二部分。

附圖16是表示用于驅動所述UV LED燈的電路的框圖。

具體實施方式

參考附圖，附圖1表示一個油膠固化指甲油瓶蓋10的實施例，所示瓶蓋通過旋轉固定在本領域技術人員熟悉的典型指甲油瓶2上。如圖2和3中所看到的，瓶蓋10包括第一部分12和第二部分20.優選的，第一部分12的下端具有母螺紋(沒有示出)，適于與圍繞瓶2的上部開口的相應公螺紋(沒有示出)嚙合。與本領域公知的指甲油瓶蓋的常規結構相同，刷桿14固定到第一部分12并從第一部分12出發延伸，本領域同樣熟知的，刷桿14的遠端具有上光刷或者涂覆器14B。

參考附圖3-15可以最好地理解瓶蓋10的第二部分20。第二部分20被設置為選擇性地連接第一部分12或與之?dāng)嚅_。附圖3和4中，所示一個實施例，其中第一部分12包括端帽12C。如圖4所示，在一個實施例中，端帽12C的側面12S具有截頭圓錐的形狀，因而可以被稱為截頭圓錐形表面。在本實施例中，所述端帽還具有平頂面12T。如圖3所示，第二部分20內部具有一個向內延伸的徑向彎梁22，其具有側面22S和頂邊面22T，其分別適配端帽12C的側面12S和頂面12T。(為了清晰附圖4中省去徑向彎梁22)。優選的，在本例中，面22S和22T以及面12S和12T之間的配合稍有干涉度，從而需要一些壓力將第二部分20從第一端帽12C中去掉。然而，正如本領域讀者所想到的，可以使用大量布置中的任意一種，從而選擇性地將第二部分20附著到端帽12C上。大部分的第一和第二部分12和20的元件優選采用注模塑料或者類似的材料制成，除了那些例如LED UV燈26和與LED UV等26相關的金屬器件，開關，電池以及下面介紹的類似結構。

正如附圖3,4和9-15中所見，第二部分20具有凹腔24。正如附圖12-15中所見，第二部分20的凹腔24適用于容納手指F的遠端。正如該實施例中的附圖3,4和11-15中所見，兩個并排的LED UV燈26被安裝到第二部分20的內壁20W上。LED UV燈26通過一個可開關電路中的導線26L連接到一組三個電池28B。該實施例中，電池28B被容納在靠近第二部分20上端的一個電池倉28C內。

如圖5-8所示，第二部分20也包括一個電池倉蓋30，其可旋轉地結合于第二部分20的上端。電池倉蓋30能夠圍繞軸A(如圖5所示)在如下文所述的位置之間旋轉，因?yàn)殡姵貍}(cāng)28B具有一組公螺紋28BT(在附圖8中可見)，并且電池倉蓋30采用對應的一組母螺紋30T與電池倉28B結合(在附圖10的截面中最佳可見)，從而使得旋轉電池倉蓋30并且甚至如下所述移除電池倉30成為可能。

該實例中，當沒有旋轉電池倉蓋30，并且使之留在如圖5所示的其初始第一位置的時候，開路包含LED UV燈26的電路，導線(沒有示出)和電池28B，從而關斷LED UV燈26。附圖5中，示出了旋轉軸A并且隨機選擇和指示點P，從而指示每幅附圖5-8中電池倉蓋30和第二部分22剩余部分的相對位置。附圖6中，點P的位置指示電池倉蓋已經順時針自附圖5中所示第一位置旋轉了大約45度，或者換句話說，在附圖5中所示第一位置和附圖7中所示第二位置之間旋轉了大約一半。當電池倉蓋30已經順時針旋轉大約90度(當從頂部看去)至附圖7中所示第二位置的時候，閉合包含LED UV燈26的電路和電池28B，從而使得燈26被打開。圖16給出了UV LED燈電路的框圖。如圖16中所示，UV LED燈26在由開關30S中斷的電路中通過導線26A被連接至電池26B。在與導線26A相連的第一觸點26AC和與電池倉蓋30共同移動的第二觸點30C相接觸時，開關30S閉合。當電池倉蓋30如圖7和圖16中所示被對齊時，電路閉合并且電力由電池28B被傳導至燈26。當電池倉蓋30未如圖7和圖16中所示的那樣對齊時，并且，例如，如圖5或圖6中所示的那樣處于未對齊時，所述電路處于開路并且沒有電力提供至燈26。盡管在圖5－8中未被示出，可以對電池倉蓋30和第二部分20增加標記以標明電池倉蓋30何時處在“打開位置”或者何時處在“關斷位置”。

當順時針旋轉電池倉蓋30大約180度到如圖8所示第三位置的時候，電池倉蓋30能夠如圖8所示被去掉，從而暴露出電池倉28BC和電池28B。如上所述電池倉蓋30的移動也可以通過置換和重新旋鈕電池倉30而逆向進行，從而將其回復到如圖7所示的第二位置，并且通過進一步逆時針旋轉電池倉蓋30，將其回復到如圖5所示的第一位置，使電路開路并且LED燈26關閉。

LED UV燈26的放置在一些實施例中可以變化到如圖3,9和12-15中所示的上側壁位置。另外，可由單個LED UV燈替換多個LED UV燈26。應當選擇LED UV燈，從而當被點亮的時候以及非常靠近剛剛涂敷甲油膠的手指甲的時候，如圖15所示，油膠在一或者兩分鐘內固化。

圖12-15以及進一步參考附圖5-7示出了使用油膠固化指甲油瓶蓋10的方法。附圖5-7和12-15中，瓶蓋10的第二部分20從第一部分12中被取出。這樣打開了凹腔24并暴露UV LED燈26。正如附圖中所見，液態未固化的甲油膠G被涂抹在手指F的指甲FN上。施加甲油膠G后，將手指F插入到凹腔24中，從而指甲FN非常靠近UV LED燈26，如圖14和15所示。同樣涂抹甲油膠G后，電池倉蓋30從如圖5和圖13所示的第一位置旋轉到如圖7和圖14所示的第二位置。這就會使得上述電路閉合，并且啟動UV LED燈26從而產生如圖14和圖15中所示的UV燈光L。優選的，手指甲FN保持在非常接近燈26的位置大約一分鐘或者直到甲油膠G被足夠固化，如圖15所示。

上述LED UV膠固化機指甲油瓶蓋提供了一種簡單便捷的用于固化如上所述甲油膠的設備。這使得對于任何人在任何時間任何地點涂抹和固化可持久甲油成為可能。采用該設備，無需求助于沙龍或者購買傳統的用于固化甲油膠的膠固化燈。

上述實施例為本發明較佳的實施方式，但本發明的實施方式并不受上述實施例的限制，其他的任何未背離本發明的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本發明的保護范圍之內。
