本發明涉及顯示技術領域，尤其涉及一種CF基板及其制作方法與液晶顯示面板。

背景技術：

隨著顯示技術的發展，液晶顯示器(Liquid Crystal Display，LCD)等平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、個人數字助理、數字相機、筆記本電腦、臺式計算機等各種消費性電子產品，成為顯示裝置中的主流。

現有市場上的液晶顯示裝置大部分為背光型液晶顯示器，其包括液晶顯示面板及背光模組(backlight module)。液晶顯示面板的工作原理是在兩片平行的玻璃基板當中放置液晶分子，兩片玻璃基板中間有許多垂直和水平的細小電線，通過通電與否來控制液晶分子改變方向，將背光模組的光線折射出來產生畫面。

通常液晶顯示面板由彩膜(CF，Color Filter)基板、薄膜晶體管(TFT，Thin Film Transistor)基板、夾于彩膜基板與薄膜晶體管基板之間的液晶(LC，Liquid Crystal)及密封膠框(Sealant)組成，其成型工藝一般包括：前段陣列(Array)制程(薄膜、黃光、蝕刻及剝膜)、中段成盒(Cell)制程(TFT基板與CF基板貼合)及后段模組組裝制程(驅動IC與印刷電路板壓合)。其中，前段Array制程主要是形成TFT基板，以便于控制液晶分子的運動；中段Cell制程主要是在TFT基板與CF基板之間添加液晶；后段模組組裝制程主要是驅動IC壓合與印刷電路板的整合，進而驅動液晶分子轉動，顯示圖像。

液晶顯示面板中，CF基板對于彩色圖像的顯示起著關鍵的作用。現有的CF基板結構如圖1所示，包括玻璃基板101、紅色阻單元102、綠色阻單元103、藍色阻單元104和黑矩陣(BM，Black Matrix)105，其中，不同色阻單元之間通過黑矩陣105進行隔離。當需要顯示紅色畫面時，在紅色阻單元102對應的像素電極上施加電壓，引起紅色阻單元102對應的液晶發生偏轉，從而使得背光源(白光)的光透過液晶入射至紅色阻單元102得到紅光，而在綠色阻單元103對應的像素電極和藍色阻單元104對應的像素電極上不施加電壓，因此，當用戶正向觀看(即正視)顯示面板時看到的是紅色畫面。然而，當用戶傾斜一定角度觀看(即斜視)顯示面板時看到的紅色畫面中可能摻雜有藍色或綠色，使得整體畫面偏紫或偏黃。如圖2所示為在紅色阻單元102對應的像素電極上施加電壓，背光源的光透過液晶入射至CF基板的示意圖，其中，與黑矩陣105相對的是數據線106，數據線106形成在絕緣層107上。如果人眼和顯示屏垂直方向的夾角剛好到達角度閾值(如圖2所示的β角度)觀看顯示面板中的畫面，則剛好看不見畫面中的藍色成分；如果人眼和顯示屏垂直方向的夾角超過角度閾值，則用戶看到的畫面因?yàn)閾诫s有藍色而偏紫。因此，現有技術中存在人眼和顯示屏垂直方向的夾角超過角度閾值時，用戶觀看顯示面板時色偏嚴重的問題。

技術實現要素：

本發明的目的在于提供一種CF基板的制作方法，制程簡單，制得的CF基板能有效改善用戶斜視顯示面板時產生的色偏問題。

本發明的目的還在于提供一種CF基板，能有效改善用戶斜視顯示面板時產生的色偏問題。

本發明的目的還在于提供一種液晶顯示面板，含有上述CF基板，能有效改善用戶斜視顯示面板時產生的色偏問題。

為實現上述目的，本發明提供一種CF基板的制作方法，包括如下步驟：

步驟1、提供一襯底基板，在所述襯底基板上形成黑色矩陣；所述黑色矩陣在所述襯底基板上呈網格狀分布，從而在所述襯底基板上圍出呈陣列排布的數個空置區域；

步驟2、在所述襯底基板及黑色矩陣上形成公共電極；

步驟3、在所述公共電極上形成透明光阻層，采用一半色調光罩對所述透明光阻層進行圖形化處理，同時形成數個間隔物與數個平凹透鏡，制得一CF基板；

所述數個間隔物分別設置于所述公共電極上對應于所述黑色矩陣上方的區域，所述數個平凹透鏡分別設置于所述公共電極上對應于所述襯底基板的數個空置區域上方的區域。

所述平凹透鏡上靠近所述襯底基板的一面為平面，遠離所述襯底基板的一面為向內凹陷的弧面。

所述數個間隔物包括數個主要間隔物與數個次要間隔物，所述主要間隔物的高度大于所述次要間隔物的高度；所述公共電極為透明電極。

本發明還提供一種CF基板，包括襯底基板、設于所述襯底基板上的黑色矩陣、設于所述襯底基板及黑色矩陣上的公共電極、以及設于所述公共電極上的數個間隔物與數個平凹透鏡；

所述黑色矩陣在所述襯底基板上呈網格狀分布，從而在所述襯底基板上圍出呈陣列排布的數個空置區域；

所述數個間隔物分別設置于所述公共電極上對應于所述黑色矩陣上方的區域，所述數個平凹透鏡分別設置于所述公共電極上對應于所述襯底基板的數個空置區域上方的區域。

所述平凹透鏡上靠近所述襯底基板的一面為平面，遠離所述襯底基板的一面為向內凹陷的弧面。

所述數個間隔物包括數個主要間隔物與數個次要間隔物，所述主要間隔物51的高度大于所述次要間隔物的高度；所述公共電極為透明電極。

本發明還提供一種液晶顯示面板，包括相對設置的TFT基板與CF基板、以及設于所述TFT基板與CF基板之間的液晶層；

所述CF基板包括襯底基板、設于所述襯底基板上的黑色矩陣、設于所述襯底基板及黑色矩陣上的公共電極、以及設于所述公共電極上的數個間隔物與數個平凹透鏡；

所述黑色矩陣在所述襯底基板上呈網格狀分布，從而在所述襯底基板上圍出呈陣列排布的數個空置區域；

所述數個間隔物分別設置于所述公共電極上對應于所述黑色矩陣上方的區域，所述數個平凹透鏡分別設置于所述公共電極上對應于所述襯底基板的數個空置區域上方的區域；

所述TFT基板中設有彩色光阻層，所述彩色光阻層包括呈陣列排布的數個色阻單元，所述數個色阻單元分別與所述數個平凹透鏡相對應。

所述平凹透鏡上靠近所述襯底基板的一面為平面，遠離所述襯底基板的一面為向內凹陷的弧面。

所述數個間隔物包括數個主要間隔物與數個次要間隔物，所述主要間隔物的高度大于所述次要間隔物的高度；所述公共電極為透明電極。

所述TFT基板包括第二襯底基板、設于所述第二襯底基板上的TFT層、設于所述TFT層上的彩色光阻層、以及設于所述彩色光阻層上的像素電極，所述像素電極靠近所述液晶層設置。

本發明的有益效果：本發明提供的一種CF基板的制作方法，制程簡單，制得的CF基板中設有數個平凹透鏡，該CF基板與具有彩色光阻層的TFT基板配合使用，所述彩色光阻層包括數個色阻單元，所述平凹透鏡對光有發散作用，能夠使與其相對應的色阻單元的出射光線角度范圍增大，從而使用戶從不同角度觀看顯示面板時均能接收到該色阻單元的出射光線，有效改善用戶斜視顯示面板時產生的色偏問題。本發明提供的一種液晶顯示面板，含有上述CF基板，能有效改善用戶斜視顯示面板時產生的色偏問題。

為了能更進一步了解本發明的特征以及技術內容，請參閱以下有關本發明的詳細說明與附圖，然而附圖僅提供參考與說明用，并非用來對本發明加以限制。

附圖說明

下面結合附圖，通過對本發明的具體實施方式詳細描述，將使本發明的技術方案及其它有益效果顯而易見。

附圖中，

圖1為現有的CF基板的結構示意圖；

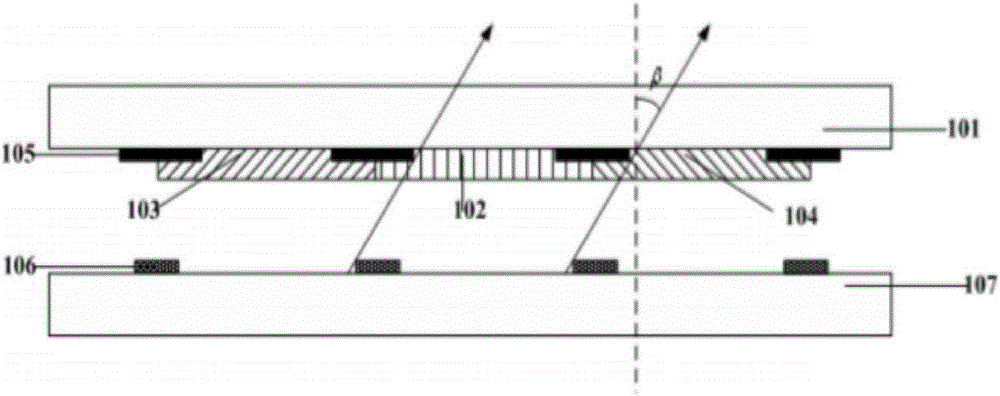

圖2為背光源的光入射至現有的CF基板的示意圖；

圖3為本發明的CF基板的制作方法的流程圖；

圖4為本發明的CF基板的制作方法的步驟1的示意圖；

圖5為本發明的CF基板的制作方法的步驟2的示意圖；

圖6-7為本發明的CF基板的制作方法的步驟3的示意圖且圖7為本發明的CF基板的結構示意圖；

圖8為本發明的液晶顯示面板的結構示意圖。

具體實施方式

為更進一步闡述本發明所采取的技術手段及其效果，以下結合本發明的優選實施例及其附圖進行詳細描述。

請參閱圖3，本發明首先提供一種CF基板的制作方法，包括如下步驟：

步驟1、如圖4所示，提供一襯底基板10，在所述襯底基板10上形成黑色矩陣20；所述黑色矩陣20在所述襯底基板10上呈網格狀分布，從而在所述襯底基板10上圍出呈陣列排布的數個空置區域11。

具體的，所述襯底基板10為玻璃基板。

步驟2、如圖5所示，在所述襯底基板10及黑色矩陣20上形成公共電極30。

步驟3、如圖6-7所示，在所述公共電極30上形成透明光阻層40，采用一半色調光罩(未圖示)對所述透明光阻層40進行圖形化處理，同時形成數個間隔物50與數個平凹透鏡60，制得一CF基板100；

所述數個間隔物50分別設置于所述公共電極30上對應于所述黑色矩陣20上方的區域，所述數個平凹透鏡60分別設置于所述公共電極30上對應于所述襯底基板10的數個空置區域11上方的區域。

具體的，所述平凹透鏡60上靠近所述襯底基板10的一面為平面，遠離所述襯底基板10的一面為向內凹陷的弧面。

具體的，所述數個間隔物50包括數個主要間隔物51與數個次要間隔物52，所述主要間隔物51的高度大于所述次要間隔物52的高度。

具體的，所述公共電極30為透明電極，所述公共電極30的材料優選為氧化銦錫(ITO)。

上述CF基板的制作方法，制程簡單，制得的CF基板中設有數個平凹透鏡60，該CF基板與具有彩色光阻層的TFT基板配合使用，所述彩色光阻層包括數個色阻單元，所述平凹透鏡60對光有發散作用，能夠使與其相對應的色阻單元的出射光線角度范圍增大，從而使用戶從不同角度觀看顯示面板時均能接收到該色阻單元的出射光線，有效改善用戶斜視顯示面板時產生的色偏問題。

請參閱圖7，基于上述CF基板的制作方法，本發明還提供一種CF基板100，包括襯底基板10、設于所述襯底基板10上的黑色矩陣20、設于所述襯底基板10及黑色矩陣20上的公共電極30、以及設于所述公共電極30上的數個間隔物50與數個平凹透鏡60；

所述黑色矩陣20在所述襯底基板10上呈網格狀分布，從而在所述襯底基板10上圍出呈陣列排布的數個空置區域11；

所述數個間隔物50分別設置于所述公共電極30上對應于所述黑色矩陣20上方的區域，所述數個平凹透鏡60分別設置于所述公共電極30上對應于所述襯底基板10的數個空置區域11上方的區域。

具體的，所述平凹透鏡60上靠近所述襯底基板10的一面為平面，遠離所述襯底基板10的一面為向內凹陷的弧面。

具體的，所述數個間隔物50包括數個主要間隔物51與數個次要間隔物52，所述主要間隔物51的高度大于所述次要間隔物52的高度。

具體的，所述數個間隔物50與數個平凹透鏡60的材料相同，且均為透明光阻材料。

具體的，所述公共電極30為透明電極，所述公共電極30的材料優選為氧化銦錫。

具體的，所述襯底基板10為玻璃基板。

上述CF基板，含有數個平凹透鏡60，該CF基板與具有彩色光阻層的TFT基板配合使用，所述彩色光阻層包括數個色阻單元，所述平凹透鏡60對光有發散作用，能夠使與其相對應的色阻單元的出射光線角度范圍增大，從而使用戶從不同角度觀看顯示面板時均能接收到該色阻單元的出射光線，有效改善用戶斜視顯示面板時產生的色偏問題。

請參閱圖8，本發明還提供一種含有上述CF基板的液晶顯示面板，包括相對設置的TFT基板200與CF基板100、以及設于所述TFT基板200與CF基板100之間的液晶層300；

所述CF基板100包括襯底基板10、設于所述襯底基板10上的黑色矩陣20、設于所述襯底基板10及黑色矩陣20上的公共電極30、以及設于所述公共電極30上的數個間隔物50與數個平凹透鏡60；

所述黑色矩陣20在所述襯底基板10上呈網格狀分布，從而在所述襯底基板10上圍出呈陣列排布的數個空置區域11；

所述數個間隔物50分別設置于所述公共電極30上對應于所述黑色矩陣20上方的區域，所述數個平凹透鏡60分別設置于所述公共電極30上對應于所述襯底基板10的數個空置區域11上方的區域；

所述TFT基板200中設有彩色光阻層90，所述彩色光阻層90包括呈陣列排布的數個色阻單元91，所述數個色阻單元91分別與所述數個平凹透鏡60相對應。

具體的，所述平凹透鏡60上靠近所述襯底基板10的一面為平面，遠離所述襯底基板10的一面為向內凹陷的弧面。

具體的，所述數個間隔物50包括數個主要間隔物51與數個次要間隔物52，所述主要間隔物51的高度大于所述次要間隔物52的高度。

具體的，所述數個間隔物50與數個平凹透鏡60的材料相同，且均為透明光阻材料。

具體的，所述公共電極30為透明電極，所述公共電極30的材料優選為氧化銦錫。

具體的，所述數個色阻單元91包括數個紅色阻單元、數個綠色阻單元及數個藍色阻單元。

具體的，所述襯底基板10為玻璃基板。

具體的，所述TFT基板200為COA(color filter on array，彩色濾光片于陣列基板)型陣列基板，包括第二襯底基板70、設于所述第二襯底基板70上的TFT層80、設于所述TFT層80上的彩色光阻層90、以及設于所述彩色光阻層90上的像素電極95，所述像素電極95靠近所述液晶層300設置。

具體的，所述第二襯底基板70為玻璃基板，所述像素電極95為透明電極，所述像素電極95的材料優選為氧化銦錫。

上述液晶顯示面板，其CF基板100中設有數個平凹透鏡60，該CF基板100與具有彩色光阻層90的TFT基板200配合使用，所述彩色光阻層90包括數個色阻單元91，所述平凹透鏡60對光有發散作用，能夠使從與其相對應的色阻單元91的出射光線角度范圍增大，從而使用戶從不同角度觀看顯示面板時均能接收到該色阻單元91的出射光線，有效改善用戶斜視顯示面板時產生的色偏問題。

綜上所述，本發明提供一種CF基板及其制作方法與液晶顯示面板。本發明的CF基板的制作方法，制程簡單，制得的CF基板中設有數個平凹透鏡，該CF基板與具有彩色光阻層的TFT基板配合使用，所述彩色光阻層包括數個色阻單元，所述平凹透鏡對光有發散作用，能夠使與其相對應的色阻單元的出射光線角度范圍增大，從而使用戶從不同角度觀看顯示面板時均能接收到該色阻單元的出射光線，有效改善用戶斜視顯示面板時產生的色偏問題。本發明的液晶顯示面板，含有上述CF基板，能有效改善用戶斜視顯示面板時產生的色偏問題。

以上所述，對于本領域的普通技術人員來說，可以根據本發明的技術方案和技術構思作出其他各種相應的改變和變形，而所有這些改變和變形都應屬于本發明權利要求的保護范圍。
