本發明涉及液晶顯示技術領域，尤其涉及一種液晶顯示面板及顯示裝置。

背景技術：

液晶顯示面板由于其輕薄化和低功耗等優點，成為目前市場中的主流顯示裝置。隨著工藝、設備、材料等技術的不斷發展，薄膜晶體管液晶顯示技術(TFT-LCD)不斷突破技術限制、簡化制造工藝以降低成本，同時因應市場對更多媒體顯示器件的低功率消耗、快速響應、高像素密度(高分辨率)、寬視角及便攜性的需求，不斷有新的技術被引入TFT-LCD設計中以滿足市場需求、拓展TFT-LCD的應用范圍。

就便攜性而言，一方面要求TFT-LCD顯示面板取向輕薄化并開拓了玻璃薄化的新市場，另一方面隨著便攜型設備(移動電話、PDA等)應用顯示屏面積的不斷擴大，為在不增加設備外形尺寸的前提下增加設備的可顯示面積，市場亟需TFT-LCD面板設計的技術革新，減小TFT-LCD面板非顯示區的面積，因而各種各樣的新技術被開發以使TFT-LCD窄邊框化。

隨著高解析度和窄邊框等方面的需求，柵驅動電路(Gate on Array，GOA)的級數增加，因此對左右邊框GOA所占寬度提出更高的需求，然而降低GOA的寬度就需要降低TFT的尺寸，進而會影響GOA的性能，所以需要在不降低GOA性能和寬度的前提下，改進GOA與AA區中間的信號走線及虛擬像素的設置。

圖1為現有技術中液晶顯示面板的外圍電路設計(為了說明問題，圖1只示出了面板的左邊框至AA區的線路設置)，從圖1中可以看出，現有的液晶顯示面板包括AA區8、虛擬像素區9、GOA區6，在GOA區與虛擬像素9之間設置有公共線5、第一信號線1、第二信號線2、第三信號線3，第一信號線1、第二信號線2和第三信號線3用作陣列基板測試的信號線，虛擬像素區9由于是由AA區中的單位像素區陣列得到，因此虛擬像素區9中包含有虛擬信號線4，虛擬像素區9主要是用來保證AA區8在靠近面板邊框處的圖像的蝕刻均一性，因此虛擬像素區9沒有其它實際的用途，在圖1中，左邊框7與AA區8之間的寬度即為液晶顯示面板的邊框寬度。如何在不降低GOA性能和寬度的前提下，減小左邊框7與AA區8之間的寬度就成為窄邊框設計的關鍵。

技術實現要素：

本發明在不降低GOA性能和寬度的前提下，提出了一種液晶顯示面板，降低了邊框與AA區之間的寬度，實現了液晶顯示面板的窄邊框設計。

本發明提出了一種液晶顯示面板，由邊框至顯示中心依次設置有柵驅動電路區、虛擬像素區和顯示區，將邊框所在方向設置為Y方向，與Y向垂直的方向設置為X方向，自柵驅動電路區至虛擬像素區沿X方向依次設置有公共線、第一信號線、第二信號線，所述公共線、所述第一信號線、所述第二信號線分別沿Y方向延伸，所述虛擬像素區中包括虛擬信號線，所述顯示區在X方向上由多個單位像素區陣列而成。

由于虛擬像素區的主要作用就是保證靠近邊緣的顯示區的蝕刻均一，因此虛擬像素區在液晶面板的使用中沒有其它實際的作用，因此本發明將虛擬像素區中的虛擬信號線用作第三信號線，也就是說，本發明將第一信號線、第二信號線和虛擬信號線用作陣列基板的測試信號線，因此，這樣的液晶顯示面板沒有改變GOA區性能和寬度，保證了液晶顯示面板的功能，同時節省了第三信號線的寬度，從而使液晶顯示面板的邊框變窄。

作為對本發明的進一步改進，所述虛擬像素區由所述顯示區的單位像素區沿X方向陣列得到，這樣就不需要重新制作掩膜，而且虛擬像素區與顯示區一起制作，減少了制作工藝，并且保證了靠近邊框的顯示區的蝕刻均一性。

作為對本發明的進一步改進，公共線與第一信號線之間設置有間隙，第一信號線與第二信號線之間設置有間隙，從而保證公共線、第一信號線、第二信號線之間相互絕緣，避免短路發生。同時，當第一信號線和所述第二信號線的寬度相等時，進一步簡化了信號線的制作工藝。

本發明同時還提出了一種可以實現窄邊框設計的液晶顯示面板，該液晶顯示面板由邊框至顯示中心依次包括柵驅動電路區、虛擬導電膜圖像區和顯示區，將邊框所在方向設置為Y方向，與Y向垂直的方向設置為X方向，自柵驅動電路區至顯示區沿X方向依次設置有公共線、第一信號線、第二信號線、第三信號線，所述公共線、所述第一信號線、所述第二信號線和所述第三信號線分別沿Y向延伸，沿所述液晶顯示面板的法線方向看，所述第一信號線、所述第二信號線和所述第三信號線所在區域與所述虛擬導電膜圖像區相互重合，但彼此絕緣，所述顯示區在X方向上由多個單位像素區陣列而成，所述單位像素區包括導電膜圖像和數據線。

虛擬導電膜圖像區的設置主要是為了保證靠近邊緣的顯示區的蝕刻均一，由于虛擬導電膜圖像區不含有信號線，因此可以將虛擬導電膜圖像區設置在第一信號線、第二信號線、第三信號線的區域，即沿液晶顯示面板的法線方向看，第一信號線、所述第二信號線和所述第三信號線所在區域與所述虛擬導電膜圖像區相互重合，但第一信號線、第二信號線和第三信號線與虛擬導電膜圖像處于不同的物理層，因此第一、第二和第三信號線與虛擬導電膜圖像是相互絕緣的，這樣的液晶顯示面板沒有改變GOA區性能和寬度，保證了液晶顯示面板的功能，同時節省了虛擬導電膜圖像區的獨立設置，從而使液晶顯示面板的邊框變窄。

作為對設置有虛擬導電膜圖像區的液晶顯示面板的進一步改進，所述虛擬導電膜圖像區內的導電膜圖像由所述單位像素區內的導電膜圖像陣列得到，雖然虛擬導電膜圖像區與單位像素區不完全相同，需要重新制作掩膜，但取得了液晶顯示面板邊框變窄的效果。

作為對設置有虛擬導電膜圖像區的液晶顯示面板的進一步改進，所述公共線與所述第一信號線之間設置有間隙，所述第一信號線與所述第二信號線之間設置有間隙，所述第二信號線與所述第三信號線之間設置有間隙，從而保證公共線、第一信號線、第二信號線、第三信號線之間相互絕緣，避免短路發生。同時，當第一信號線、第二信號線、第三信號線的寬度相等時，進一步簡化了信號線的制作工藝。

本發明同時提出了一種顯示裝置，包含本發明提出的液晶顯示面板。

附圖說明

在下文中將基于實施例并參考附圖來對本發明進行更詳細的描述。其中：

圖1為現有技術中液晶顯示面板的外圍電路設計；

圖2為本發明第一個實施例的液晶顯示面板的外圍區域；

圖3為本發明第二個實施例的液晶顯示面板的外圍區域；

在附圖中，相同的部件使用相同的附圖標記。附圖并未按照實際的比例。

具體實施方式

下面將結合附圖對本發明作詳細的描述。

實施例一：

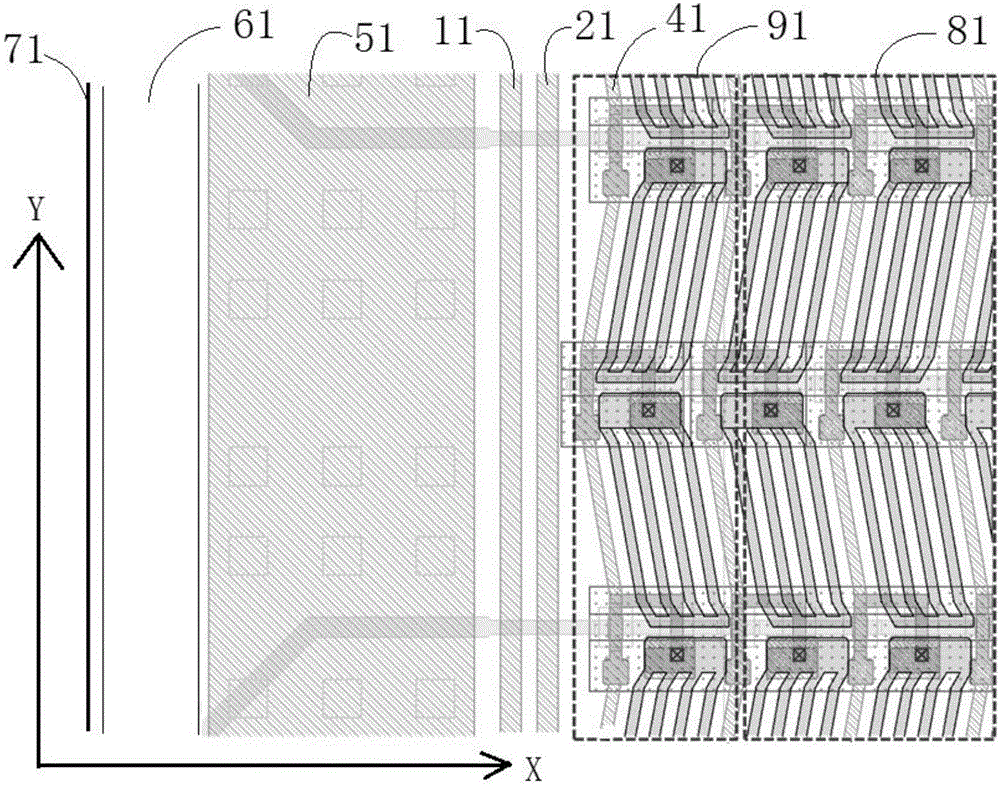

圖2為本發明第一個實施例，從圖2中可以看出，本發明提出的液晶顯示面板由邊框71至顯示區81中心依次設置有GOA區61、虛擬像素區91和顯示區81，將邊框71所在方向設置為Y方向，與Y向垂直的方向設置為X方向，自GOA區61至虛擬像素區41沿X方向依次設置有公共線51、第一信號線11、第二信號線21，其中公共線51、第一信號線11、第二信號線21分別沿Y方向延伸，且公共線51與第一信號線11之間有間隙，第一信號線11與第二信號線21之間也由間隙，保證了三者之間的相互絕緣，同時使第一信號線11的寬度與第二信號線21的寬度相等，簡化了制作工藝。

另外，從圖2中可以看出，虛擬像素區91中包括虛擬信號線41，虛擬像素區的存在可以保證顯示區81在蝕刻過程中的均一性，不會造成靠近面板邊緣處的顯示區的蝕刻液濃度過大造成蝕刻圖像質量下降，由于虛擬像素區91在面板的功能上不發揮作用，所以對虛擬像素區91的蝕刻均一性沒有嚴格的要求，因此虛擬像素區91中的虛擬信號線41一般處于浮動控制狀態。

在本實施例中，公共線51用作顯示區81數據線的公共端，第一信號線11、第二信號線21和虛擬信號線41用作陣列基板測試信號線，在陣列基板測試過程中，這三條信號線用作控制信號如CTEN信號或開關信號如Demux_CK信號，在這三條信號線相互絕緣時，信號之間不會產生相互干擾，有利于陣列基板的測試。因此，在本實施例中，從邊框71到顯示區81之間的寬度即面板邊框寬度中不再像圖1一樣設置有第三信號線，亦即本實施例中的液晶顯示面板的邊框寬度較現有技術減少了一條信號線的寬度，保證了液晶顯示面板的性能，同時沒有降低GOA性能和寬度，有利于高解析度液晶面板的設計。

在本實施例中，顯示區81在沿X方向上由多個單位像素區陣列而成，而且虛擬像素區91也由單位像素區陣列得到，這樣，在面板的生產制作過程中，虛擬像素區可以與顯示區使用相同的掩膜，與顯示區一起制作完成，節省了工藝步驟，降低了制作的難度。

實施例二：

圖3為本發明的第二個實施例，從圖3中可以看出，該實施例中的液晶顯示面板由邊框72至顯示區中心依次設置有GOA區62、虛擬導電膜圖像區90和顯示區82，將邊框72所在方向設置為Y方向，與Y方向垂直的方向設置為X方向，自GOA區62至顯示區82沿X方向還依次設置有公共線52、第一信號線12、第二信號線22、第三信號線32，公共線52、第一信號線12、第二信號線22和第三信號線32分別沿Y方向延伸，其中公共線52與第一信號線之間設置有間隙，第一信號線12與第二信號線22之間設置有間隙，第二信號線22與所述第三信號線32之間設置有間隙，這樣就能保證公共線52與三條信號線之間以及三條信號線相互之間絕緣，同時當第一信號線12的寬度、第二信號線22的寬度和第三信號線32的寬度均相等時，進一步簡化了制造工藝。

本實施例中，顯示區82在X方向上由多個單位像素區陣列而成，單位像素區內包含有導電膜圖像和數據線，虛擬導電膜圖像區90內的導電膜圖像由單位像素區內的導電膜圖像沿X方向陣列得到，沿液晶顯示面板的法線方向看，第一信號線12、第二信號線22和第三信號線32所在的區域與虛擬導電膜圖像區90重合，由于第一信號線12、第二信號線22和第三信號線32與虛擬導電膜圖像處于不同的物理層，因此這三條信號線與虛擬導電膜圖像是相互絕緣的，所以虛擬導電膜圖像不會影響這三條信號線的使用功能，因此，這三條信號線可以像現有技術中一樣正常使用，在陣列基板測試過程中，這三條信號線用作控制信號如CTEN信號或開關信號如Demux_CK信號，在這三條信號線相互絕緣時，信號之間不會產生相互干擾，有利于陣列基板的測試。

另外，由于顯示區82的外圍設置了虛擬導電膜圖像區，這樣就能保證蝕刻過程中顯示區82在面板邊緣處的蝕刻均一性，不會降低顯示區的蝕刻質量。

本實施例中的液晶顯示面板節省了虛擬導電膜圖像區的獨立設置，從而使液晶顯示面板的邊框變窄，實現了液晶顯示面板的窄邊框設計，同時沒有改變GOA性能和寬度，有利于高解析度液晶面板的設計。

本發明進一步提出了一種顯示裝置，該顯示裝置包括實施例一或實施例二中的液晶顯示面板。

最后說明的是，以上實施例僅用于說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍當中。
