本實用新型涉及導光板技術領域，具體為一種帶有定位結構的導光板。

背景技術：

光板是利用光學級的壓克力 /PC 板材，然后用具有極高反射率且不吸光的高科技材料，在光學級的壓克力板材底面用 UV 網版印刷技術印上導光點（網點）。利用光學級壓克力板材吸取從燈發出來的光在光學級壓克力板材表面的停留，當光線射到各個網點時，反射光會往各個角度擴散，然后破壞反射條件由導光板正面射出。通常導光板被用于顯示器的背光模組上，將導光板安裝與背光模組上時，導光板可能會發生位移，導致出光不均勻等問題，現有技術中通常使用粘合劑將導光板固定，但是采用此類做法膠水厚度問題，出光不均勻等問題亦會出現，本實用新型鋁合金保護框固定鋁基板和導光板，協助鋁基板的散熱，導光板采用表面絲印刷技術，使光線從表面均勻透散，反射板的用途在于將底面露出的光反射回導光板中，用來提高光的使用效率，鋁合金板可以散熱，防止箱體扭曲，反射板和導光板之間，采用紫外固化壓敏膠粘貼，可起到很好的固定效果，同時紫外固化壓敏膠透光率高，具有很高的剝離強度，在長時間下，膠不會黃變和老化失效，可延長使用壽命，導光板采用聚碳酸酯材料制成，聚碳酸酯具有較強的有機械強度高和極高的抗沖擊韌性以及高化轉化溫度，以及耐熱不變形能力，同時導光板形狀呈長方體，可很好的增加導光板強度及導光性能。

技術實現要素：

本實用新型的目的在于提供一種帶有定位結構的導光板，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種帶有定位結構的導光板，包括鋁合金保護框，所述鋁合金保護框通過定位凹槽固定安裝有導光板，所述導光板的上端設有擴散板，所述導光板的下端設有反射板，所述反射板的下端安裝有鋁合金板，所述鋁合金保護框的內部安裝有鋁基板，所述鋁合金保護框的外側通過銷軸連接有定位板。

優選的，所述導光板采用聚碳酸酯制成，所述導光板形狀呈長方體。

優選的，所述導光板和反射板之間使用紫外固化壓敏膠粘貼。

優選的，所述鋁基板的右側設有LED燈，所述LED燈為等距安裝。

與現有技術相比，本實用新型的有益效果是：本實用新型鋁合金保護框固定鋁基板和導光板，協助鋁基板的散熱，導光板采用表面絲印刷技術，使光線從表面均勻透散，反射板的用途在于將底面露出的光反射回導光板中，用來提高光的使用效率，鋁合金板可以散熱，防止箱體扭曲，反射板和導光板之間，采用紫外固化壓敏膠粘貼，可起到很好的固定效果，同時紫外固化壓敏膠透光率高，具有很高的剝離強度，在長時間下，膠不會黃變和老化失效，可延長使用壽命，導光板采用聚碳酸酯材料制成，具有較強的有機械強度高和極高的抗沖擊韌性以及高化轉化溫度，以及耐熱不變形能力。

附圖說明

圖1為本實用新型結構示意圖；

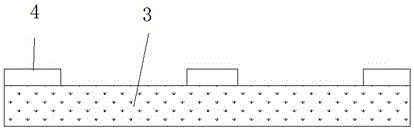

圖2為本實用新型鋁基板結構示意圖；

圖3為本實用新型部分側剖結構示意圖。

圖中：1鋁合金板、2反射板、3鋁基板、4 LED燈、5擴散板、6導光板、7定位凹槽、8鋁合金保護框、9定位板、10銷軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種帶有定位結構的導光板，包括鋁合金保護框8，所述鋁合金保護框8通過定位凹槽7固定安裝有導光板6，所述導光板6的上端設有擴散板5，所述導光板6的下端設有反射板2，所述反射板2的下端安裝有鋁合金板1，所述鋁合金保護框8的內部安裝有鋁基板3，所述鋁合金保護框8的外側通過銷軸10連接有定位板9。

進一步的，所述導光板6采用聚碳酸酯制成，所述導光板6形狀呈長方體，為使導光板6具有較強的有機械強度高和極高的抗沖擊韌性以及高化轉化溫度，以及耐熱不變形能力，導光板6采用聚碳酸酯材料制成，同時導光板6形狀呈長方體，可很好的增加導光板強度及導光性能。

進一步的，所述導光板6和反射板2之間使用紫外固化壓敏膠粘貼，為了使反射板2和導光板6很好的固定，采用紫外固化壓敏膠粘貼可起到很好的固定效果，同時紫外固化壓敏膠透光率高，具有很高的剝離強度，在長時間下，膠不會黃變和老化失效，可延長使用壽命。

進一步的，所述鋁基板3的右側設有LED燈4，所述LED燈4為等距安裝，LED燈4使用過程中散熱，采用鋁基板3可以很好的起到散熱作用。

具體的，使用時，光線通過LED燈4射到各個導光點，反射光會往各個角度擴散，然后破壞反射條件由導光板正面射出，擴散板5使光線均勻擴散，抑制光斑的形成，鋁合金保護框8固定鋁基板3和導光板6，協助鋁基板3的散熱，導光板6采用表面絲印刷技術，使光線從表面均勻透散，反射板2的用途在于將底面露出的光反射回導光板中，用來提高光的使用效率，鋁合金板1可以散熱，防止箱體扭曲，反射板2和導光板6之間，采用紫外固化壓敏膠粘貼可起到很好的固定效果，同時紫外固化壓敏膠透光率高，具有很高的剝離強度，在長時間下，膠不會黃變和老化失效，可延長使用壽命，導光板6采用聚碳酸酯材料制成，具有較強的有機械強度高和極高的抗沖擊韌性以及高化轉化溫度，以及耐熱不變形能力。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
