本發明涉及顯示技術領域，特別是涉及一種彩膜基板、顯示面板、背光模組、顯示裝置及顯示系統。

背景技術：

在平板顯示裝置中，tft-lcd(thinfilmtransistorliquidcrystaldisplay，薄膜晶體管液晶顯示器)具有體積小、無輻射和制造成本相對較低等特點，在當前的平板顯示器市場占據了主導地位。tft-lcd通常包括液晶面板和背光模組，由于液晶本身不發光，因此需要由背光模組為液晶面板提供均勻、高亮度的背光。

通常，tft-lcd主要顯示供人們觀看的圖像信息，但是在一些特殊情況下，tft-lcd還需要顯示供專用設備讀取的機讀信息。現有技術中，tft-lcd一般同時顯示圖像信息和機讀信息，圖像信息和機讀信息相重疊，從而容易造成人眼視覺混淆，降低了tft-lcd的顯示效果。

技術實現要素：

本發明實施例提供一種彩膜基板、顯示面板、背光模組、顯示裝置及顯示系統，以改善現有顯示裝置同時顯示機讀信息和圖像信息時機讀信息對人眼造成的視覺混淆，從而提高顯示裝置的顯示效果。

本發明實施例提供了一種彩膜基板，包括呈陣列排布的多個像素單元，每個像素單元包括第一類光阻單元和第二類光阻單元，其中：所述第一類光阻單元允許可見光通過且阻擋不可見光通過，所述第二類光阻單元允許不可見光通過且阻擋可見光通過。

可選的，所述第二類光阻單元允許紅外光線或紫外光線通過。

可選的，每個像素單元中，所述第一類光阻單元至少為兩個且顏色各不相同。

可選的，每個像素單元中，所述第一類光阻單元為三個，分別為紅色光阻單元、綠色光阻單元和藍色光阻單元。

可選的，每個像素單元中，所述紅色光阻單元、綠色光阻單元、藍色光阻單元和所述第二類光阻單元沿行向并排設置；或者，

每個像素單元中，所述紅色光阻單元、綠色光阻單元和藍色光阻單元沿行向并排設置，所述第二類光阻單元設置于所述紅色光阻單元、綠色光阻單元和藍色光阻單元沿列向的一側。

可選的，所述第一類光阻單元材質包括樹脂。

可選的，所述第二類光阻單元材質包括聚甲基丙烯酸甲酯或聚碳酸酯。

本發明實施例提供的彩膜基板應用于顯示裝置時，第一類光阻單元允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二類光阻單元允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

本發明實施例還提供了一種顯示面板，包括陣列基板和如前述任一技術方案的彩膜基板，所述陣列基板和所述彩膜基板相對設置。

本發明實施例提供的顯示面板，彩膜基板的第一類光阻單元允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；彩膜基板的第二類光阻單元允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

本發明實施例還提供了一種背光模組，包括燈組，所述燈組包括多個第一led燈以及多個第二led燈，其中，所述多個第一led燈發出可見光，所述多個第二led燈發出不可見光。

可選的，所述第二led燈包括紅外led燈或紫外led燈。

可選的，所述背光模組還包括導光板，所述多個第一led燈和所述多個第二led燈在所述導光板的入光側交替排列。

本發明實施例提供的背光模組，當顯示裝置采用該背光模組以及前述任一技術方案所述的顯示面板時，第一led燈發出的可見光穿過第一類光阻單元，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二led燈發出的不可見光穿過第二類光阻單元，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

本發明實施例還提供了一種顯示裝置，包括顯示面板和設置于所述顯示面板背側的背光模組，其中：

所述顯示面板包括相對設置的陣列基板和彩膜基板，所述彩膜基板包括呈陣列排布的多個像素單元，每個像素單元包括第一類光阻單元和第二類光阻單元，所述第一類光阻單元允許可見光通過且阻擋不可見光通過，所述第二類光阻單元允許不可見光通過且阻擋可見光通過；

背光模組包括燈組，所述燈組包括多個第一led燈以及多個第二led燈，所述多個第一led燈發出可見光，所述多個第二led燈發出不可見光。

可選的，當所述第二類光阻單元允許紅外光線通過且阻擋可見光通過時，所述第二led燈包括紅外led燈；或者，

當所述第二類光阻單元允許紫外光線通過且阻擋可見光通過時，所述第二led燈包括紫外led燈。

本發明實施例提供的顯示裝置，第一led燈發出的可見光穿過第一類光阻單元，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二led燈發出的不可見光穿過第二類光阻單元，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

本發明實施例還提供了一種顯示系統，包括如前述任一技術方案所述的顯示裝置，以及讀取裝置，所述讀取裝置包括依次設置的鏡頭、光敏傳感器和處理器，其中：

所述鏡頭用于透過所述顯示裝置顯示的不可見光；

所述光敏傳感器用于將所述鏡頭透過的不可見光轉換為電信號并向所述處理器輸出；

所述處理器用于將所述電信號轉換為圖像信息。

可選的，所述讀取裝置還包括與所述處理器電連接且用于顯示所述圖像信息的顯示設備。

可選的，當所述顯示裝置的第二類光阻單元允許紅外光線通過且阻擋可見光通過時，所述光敏傳感器包括紅外傳感器；

當所述顯示裝置的第二類光阻單元允許紫外光線通過且阻擋可見光通過時，所述光敏傳感器包括紫外傳感器。

本發明實施例提供的顯示系統，顯示裝置能夠同時顯示供人們觀看的圖像信息和供專用設備讀取且人眼不可見的機讀信息，讀取裝置用于讀取顯示裝置顯示的機讀信息，相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示系統中顯示裝置的顯示效果。

附圖說明

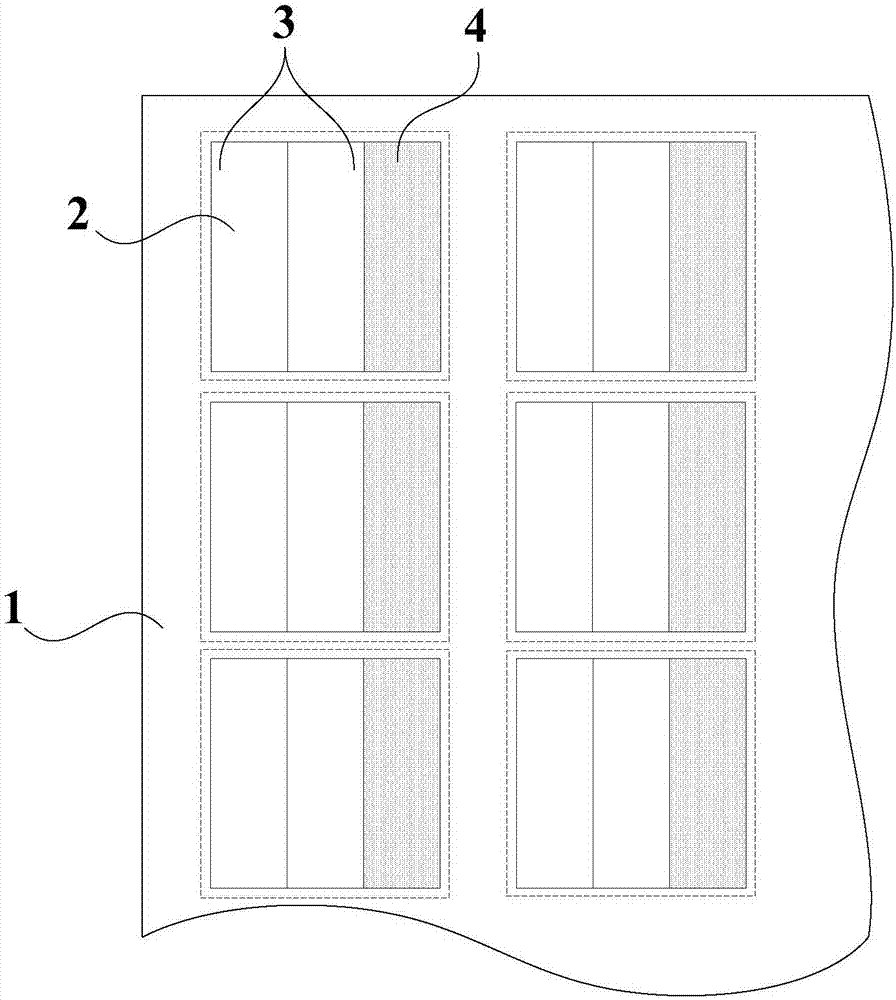

圖1為本發明實施例一彩膜基板的結構示意圖；

圖2為本發明實施例二彩膜基板的結構示意圖；

圖3為本發明實施例三彩膜基板的結構示意圖；

圖4為本發明實施例四顯示面板的截面示意圖；

圖5為本發明實施例五背光模組的俯視圖；

圖6為本發明實施例六顯示裝置顯示的圖像信息；

圖7為本發明實施例六顯示裝置顯示的機讀信息；

圖8為本發明實施例七顯示系統的結構示意圖。

附圖標記：

1-彩膜基板；2-像素單元；3-第一類光阻單元；4-第二類光阻單元；

5-第一偏光片；6-陣列基板；7-液晶層；8-第二偏光片；9-第一led燈；

10-第二led燈；11-導光板；12-顯示裝置；13-讀取裝置；14-鏡頭；

15-光敏傳感器；16-處理器。

具體實施方式

為了改善現有顯示裝置同時顯示機讀信息和圖像信息時機讀信息對人眼造成的視覺混淆，提高顯示裝置的顯示效果，本發明實施例提供了一種彩膜基板、顯示面板、背光模組、顯示裝置及顯示系統。為使本發明的目的、技術方案和優點更加清楚，以下舉實施例對本發明作進一步詳細說明。

實施例一

如圖1所示，本發明實施例提供了一種彩膜基板1，包括呈陣列排布的多個像素單元2，每個像素單元2包括第一類光阻單元3和第二類光阻單元4，其中：第一類光阻單元3允許可見光通過且阻擋不可見光通過，第二類光阻單元4允許不可見光通過且阻擋可見光通過。

本發明實施例提供的彩膜基板1應用于顯示裝置時，第一類光阻單元3允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二類光阻單元4允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，從而提高了顯示裝置的顯示效果。

在本實施例中，第二類光阻單元4允許通過的不可見光的具體類型不限，例如可以為紅外光線或紫外光線。

在本實施例中，每個像素單元2中，第一類光阻單元3至少為兩個且顏色各不相同。

在本發明的實施例中，可選的，每個像素單元2中，第一類光阻單元3為三個，分別為紅色光阻單元r、綠色光阻單元g和藍色光阻單元b。紅色光阻單元r、綠色光阻單元g和藍色光阻單元b依次透過紅色光線、綠色光線和藍色光線，紅色光線、綠色光線和藍色光線可以混合發出不同顏色的光，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二類光阻單元4允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。

在本發明的實施例中，第一類光阻單元包括第一基體以及均勻分布于第一基體內的第一顏料粒子，其中，第一基體包括樹脂基體，第一顏料粒子可以允許可見光通過且阻擋不可見光通過。

第二類光阻單元包括第二基體以及均勻分布于第二基體內的第二顏料粒子，其中，第二基體包括樹脂基體，第二顏料粒子可以允許不可見光通過且阻擋可見光通過。

實施例二

如圖2所示，本發明實施例提供了一種彩膜基板1，包括實施例一中的呈陣列排布的多個像素單元2，每個像素單元2包括第一類光阻單元3和第二類光阻單元4，其中：第一類光阻單元3允許可見光通過且阻擋不可見光通過，第二類光阻單元4允許不可見光通過且阻擋可見光通過。

在本實施例中，每個像素單元2中，紅色光阻單元r、綠色光阻單元g、藍色光阻單元b和第二類光阻單元4沿行向并排設置。

本發明實施例提供的彩膜基板1應用于顯示裝置時，第一類光阻單元3允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二類光阻單元4允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，從而提高了顯示裝置的顯示效果。

實施例三

如圖3所示，本發明實施例提供了一種彩膜基板1，包括實施例一中的呈陣列排布的多個像素單元2，每個像素單元2包括第一類光阻單元3和第二類光阻單元4，其中：第一類光阻單元3允許可見光通過且阻擋不可見光通過，第二類光阻單元4允許不可見光通過且阻擋可見光通過。

在本實施例中，每個像素單元2中，紅色光阻單元r、綠色光阻單元g和藍色光阻單元b沿行向并排設置，第二類光阻單元4設置于紅色光阻單元r、綠色光阻單元g和藍色光阻單元b沿列向的一側。

本發明實施例提供的彩膜基板1應用于顯示裝置時，第一類光阻單元3允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二類光阻單元4允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，從而提高了顯示裝置的顯示效果。

實施例四

如圖4所示，本發明實施例還提供了一種顯示面板，包括陣列基板6和實施例一至三任一的彩膜基板1，陣列基板6和彩膜基板1相對設置。

顯示面板還包括設置于陣列基板6和彩膜基板1之間的液晶層7、設置于陣列基板6遠離液晶層7一側的第一偏光片5，以及設置于彩膜基板1遠離液晶層7一側的第二偏光片8，其中：對應彩膜基板1的每個光阻單元，陣列基板6靠近液晶層7的一側設置有第一電極以及分別與每個第一電極連接的多個薄膜晶體管，彩膜基板1中多個像素單元2靠近液晶層7的一側設置有與第一電極位置相對的第二電極。

本發明實施例提供的顯示面板，彩膜基板1的第一類光阻單元3允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息；彩膜基板1的第二類光阻單元4允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

實施例五

如圖5所示，本發明實施例還提供了一種背光模組，包括燈組，燈組包括多個第一led燈9以及多個第二led燈10，其中，前述多個第一led燈9發出可見光，前述多個第二led燈10發出不可見光。

本發明實施例提供的背光模組，當顯示裝置采用該背光模組以及實施例四的顯示面板時，第一led燈9發出的可見光穿過第一類光阻單元3，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二led燈10發出的不可見光穿過第二類光阻單元4，使顯示裝置能夠顯示出供專用設備讀取且人眼不可見的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

在本實施例中，第二led10燈的具體類型不限，例如可以為紅外led燈或紫外led燈。

在本發明的實施例中，前述多個第一led燈9和前述多個第二led燈10的排列形式不限。例如，如圖5所示，在一具體實施例中，前述多個第一led燈9和前述多個第二led燈10在導光板11的入光側交替排列。在本實施例中，第一led燈9和第二led燈10設置于導光板11的入光側，第一led燈9發出的可見光和第二led燈10發出的不可見光經導光板11射入顯示面板，第一類光阻單元透過第一led燈發出的可見光且阻擋第二led燈發出的不可見光，使顯示裝置能夠顯示出供人們觀看的圖像信息，如圖6所示；第二類光阻單元透過第二led燈10發出的不可見光且阻擋第一led燈9發出的可見光，使顯示裝置能夠顯示出供專用設備讀取且人眼看不見的機讀信息，如圖7所示。這樣人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

實施例六

本發明實施例還提供了一種顯示裝置，包括顯示面板和設置于顯示面板背側的背光模組，其中：

顯示面板包括相對設置的陣列基板和彩膜基板，彩膜基板包括呈陣列排布的多個像素單元，每個像素單元包括第一類光阻單元和第二類光阻單元，第一類光阻單元允許可見光通過且阻擋不可見光通過，第二類光阻單元允許不可見光通過且阻擋可見光通過；

背光模組包括燈組，燈組包括多個第一led燈以及多個第二led燈，前述多個第一led燈發出可見光，前述多個第二led燈發出不可見光。

本發明實施例提供的顯示裝置，第一led燈發出的可見光穿過第一類光阻單元，使顯示裝置能夠顯示出供人們觀看的圖像信息；第二led燈發出的不可見光穿過第二類光阻單元，使顯示裝置能夠顯示出供專用設備讀取的機讀信息。相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

在本實施例中，當第二類光阻單元允許紅外光線通過且阻擋可見光通過時，第二led燈包括紅外led燈；或者，當第二類光阻單元允許紫外光線通過且阻擋可見光通過時，第二led燈包括紫外led燈。

顯示裝置的具體類型不限，例如可以為平板顯示器、平板電視、手機、平板電腦、電子書等等，這里不作具體限定。

在本實施例中，對應每個光阻單元，陣列基板靠近液晶層的一側設置有第一電極以及分別與每個第一電極連接的多個薄膜晶體管，彩膜基板中多個像素單元靠近液晶層的一側設置有與第一電極位置相對的第二電極。當顯示裝置被驅動時，背光模組的第一led燈發出可見光，第二led燈發出不可見光，光線經導光板后射入顯示面板；顯示面板的第一電極和第二電極通入驅動電壓后，第一電極和第二電極之間形成電場，液晶層的液晶分子在電場的作用下進行偏轉，可以使光線在穿過液晶層時發生折射；通過調節第一電極和第二電極之間的電場，使液晶層的液晶分子進行不同角度的偏轉，從而可以改變液晶層的透過率；光線穿過液晶層后射入彩膜基板，第一類光阻單元允許可見光通過且阻擋不可見光通過，使顯示裝置能夠顯示出供人們觀看的圖像信息，第二類光阻單元允許不可見光通過且阻擋可見光通過，使顯示裝置能夠顯示出供專用設備讀取且人眼看不見的機讀信息。這樣，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示裝置的顯示效果。

實施例七

如圖8所示，本發明實施例七提供了一種顯示系統，包括如前述實施例六的顯示裝置12，以及讀取裝置13，讀取裝置13包括依次設置的鏡頭14、光敏傳感器15和處理器16，其中：鏡頭14用于透過顯示裝置12顯示的不可見光；光敏傳感器15用于將鏡頭14透過的不可見光轉換為電信號并向處理器16輸出；處理器16用于將電信號轉換為圖像信息。

本發明實施例提供的顯示系統，顯示裝置12能夠同時顯示供人們觀看的圖像信息和供專用設備讀取且人眼不可見的機讀信息，讀取裝置13用于讀取顯示裝置顯示的機讀信息，相比現有技術，人們在觀看圖像信息時看不見機讀信息，從而改善了現有技術中機讀信息對人眼造成的視覺混淆，提高了顯示系統中顯示裝置12的顯示效果。

在本實施例中，讀取裝置13還包括與處理器16電連接且用于顯示所述圖像信息的顯示設備。

當顯示裝置12的第二類光阻單元允許紅外光線通過且阻擋可見光通過時，光敏傳感器15包括紅外傳感器；當顯示裝置12的第二類光阻單元允許紫外光線通過且阻擋可見光通過時，光敏傳感器15包括紫外傳感器。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
