本申請實施例涉及光學成像，特別涉及一種鏡頭組件、攝像頭模組以及電子設備。

背景技術：

1、攝像頭模組已成為如手機、平板、筆記本電腦以及穿戴設備等電子產品中不可缺失的功能組件，隨著電子設備的輕薄化和多功能化發展，其上的攝像頭模組也逐漸向小型化、薄型化發展，而拍照的效果以及需求也越來越與單反相機看齊，攝像頭模組的體積以及功能效果逐漸成為電子設備的重要特征之一。

2、攝像頭模組包括鏡頭和圖像傳感器，鏡頭通常由多個沿著光軸方向依次排列的透鏡構成，光線經過鏡頭后投射至圖像傳感器，進行成像。因此，鏡頭的性能直接決定著攝像頭模組的成像質量。在相關技術中，采用“潛望式”的鏡頭，以滿足長焦距的要求。但是，現有的鏡頭的體積較大，提高了電子設備進行減薄化設計的難度。

3、目前，如何降低鏡頭的體積成為一個亟待解決的問題。

技術實現思路

1、本申請實施例提供一種鏡頭組件、攝像頭模組以及電子設備，可以減小鏡頭組件的體積，可以對電子設備進行減薄化設計。

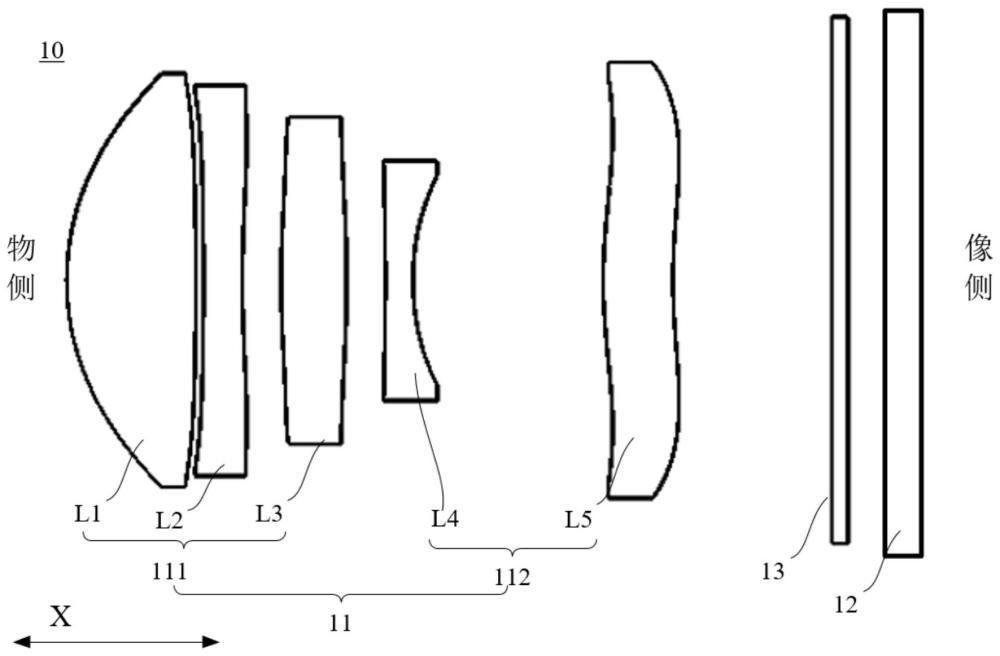

2、本申請第一方面提供一種鏡頭組件，包括沿光軸方向從物側至像側排列的第一鏡片、第二鏡片、第三鏡片、第四鏡片和第五鏡片。第一鏡片具有正光焦度且第一鏡片的物側面為凸面，第二鏡片具有負光焦度，第三鏡片具有正光焦度，第四鏡片具有負光焦度，第五鏡片具有正光焦度。第一鏡片滿足關系式：0.4≤f1/efl＜＜0.7，其中，10mm≤efl＜＜14mm，f1為第一鏡片的焦距，efl為鏡頭組件的焦距。鏡頭組件滿足關系式：0.1≤d/(ttl-bfl)＜＜0.4，其中，ttl-bfl＜＜10.5mm，d為鏡頭組件中最靠近像側的兩個鏡片沿光軸方向的間距，ttl為鏡頭組件的總長度，bfl為鏡頭組件的后焦長度。

3、本申請實施例提供的鏡頭組件通過使第一鏡片滿足關系式：0.4≤f1/efl＜＜0.7，以及使鏡頭組件滿足關系式：0.1≤d/(ttl-bfl)＜＜0.4，可以降低鏡頭組件的本體總長和總長度，從而可以實現直立組裝，進而可以減小鏡頭組件的體積。另外，在實現直立組裝的同時，可以提升鏡頭組件的成像質量。除此之外，無須設置折轉光路的折轉元件，可以將降低成本。

4、在一種可能的實施方式中，鏡頭組件包括第一鏡組和第二鏡組，第一鏡組靠近物側且第一鏡組至少包括第一鏡片，第二鏡組靠近像側，第一鏡組和第二鏡組中的至少一個鏡組用于沿光軸方向移動。如此設置，可以在近物距下實現對焦，可以實現長焦微距效果，能夠拍攝更細微的場景。

5、在一種可能的實施方式中，第一鏡組與像面的中心在光軸方向上的間距保持不變，第二鏡組用于沿光軸方向移動。如此設置，可以在實現長焦微距的同時避免鏡頭組件的總長度發生變化。

6、在一種可能的實施方式中，第一鏡組滿足關系式：|fg1/efl|>0.5，其中，fg1為第一鏡組的焦距。如此設置，可以提高提升光學性能，降低鏡頭的總長度，實現不同物距清晰成像的能力。

7、在一種可能的實施方式中，第二鏡組滿足關系式：|fg2/efl|<0.6，其中，fg2為第二鏡組的焦距。如此設置，可以提高提升光學性能，降低鏡頭的總長度，實現不同物距清晰成像的能力。

8、在一種可能的實施方式中，第一鏡組具有正光焦度，第二鏡組具有負光焦度。通過使第一鏡組具有正光焦度，可以將光會聚起來，以提升鏡頭組件的進光量，有助于提高成像質量。同時，通過使第二鏡組具有負光焦度，可以將光發散開，有助于提高成像的全像高，實現鏡頭組件的大靶面特性。

9、在一種可能的實施方式中，第一鏡組包括第一鏡片、第二鏡片和第三鏡片，第二鏡組包括第四鏡片和第五鏡片。如此設置，可以提高成像質量。

10、在一種可能的實施方式中，第二鏡組還包括沿光軸方向設置于第五鏡片和像側之間的至少一個鏡片。如此設置，可以進一步地提高成像質量。

11、在一種可能的實施方式中，鏡頭組件用于沿光軸方向移動。通過使鏡頭組件的整體沿光軸方向移動，可以實現不同物距聚焦，能夠拍攝更細微的場景。

12、在一種可能的實施方式中，第一鏡片的阿貝數vd的范圍為：vd≥50，第一鏡片的折射率nd的范圍為：nd≤1.65。如此設置，可以有效消除系統色差，提升成像質量。

13、在一種可能的實施方式中，鏡頭組件滿足關系式：0.8≤ttl/efl＜＜1.2。如此設置，在鏡頭組件的焦距下，實現低總長。

14、在一種可能的實施方式中，鏡頭組件滿足關系式：0.15≤ih/efl＜＜0.5，其中，ih為鏡頭組件的半像高。如此設置，在鏡頭組件的焦距下，實現大靶面成像。

15、在一種可能的實施方式中，鏡頭組件滿足關系式：1.4≤f#≤4，其中，f#為鏡頭組件的光圈數。如此設置，在滿足高分辨率的同時，實現大光圈的特性。

16、本申請第二方面提供一種攝像頭模組，包括圖像傳感器和如第一方面任一項的鏡頭組件，圖像傳感器設置于鏡頭組件的第五鏡片朝向像側的一側。采用直立式的鏡頭組件，可以減小攝像頭模組的體積，能夠實現攝像頭模組小型化、低成本的設計。

17、本申請第三方面提供一種電子設備，包括殼體和如第二方面的攝像頭模組，攝像頭模組設置于殼體。通過包括攝像頭模組，攝像頭模組具有較低的成本、較佳的成像質量以及超薄的性能，有助于降低電子設備的成本，提升電子設備的拍攝性能，且有利于電子設備的減薄化設計。

技術特征：

1.一種鏡頭組件，其特征在于，包括沿光軸方向從物側至像側排列的第一鏡片、第二鏡片、第三鏡片、第四鏡片和第五鏡片；

2.根據權利要求1所述的鏡頭組件，其特征在于，所述鏡頭組件包括第一鏡組和第二鏡組，所述第一鏡組靠近所述物側且所述第一鏡組至少包括所述第一鏡片，所述第二鏡組靠近所述像側，所述第一鏡組和所述第二鏡組中的至少一個鏡組用于沿所述光軸方向移動。

3.根據權利要求2所述的鏡頭組件，其特征在于，所述第一鏡組與像面的中心在所述光軸方向上的間距保持不變，所述第二鏡組用于沿所述光軸方向移動。

4.根據權利要求3所述的鏡頭組件，其特征在于，所述第一鏡組滿足關系式：|fg1/efl|>0.5，其中，fg1為所述第一鏡組的焦距。

5.根據權利要求3或4所述的鏡頭組件，其特征在于，所述第二鏡組滿足關系式：|fg2/efl|<0.6，其中，fg2為所述第二鏡組的焦距。

6.根據權利要求2至5任一項所述的鏡頭組件，其特征在于，所述第一鏡組具有正光焦度，所述第二鏡組具有負光焦度。

7.根據權利要求2至6任一項所述的鏡頭組件，其特征在于，所述第一鏡組包括所述第一鏡片、所述第二鏡片和所述第三鏡片，所述第二鏡組包括所述第四鏡片和所述第五鏡片。

8.根據權利要求7所述的鏡頭組件，其特征在于，所述第二鏡組還包括沿所述光軸方向設置于所述第五鏡片和所述像側之間的至少一個鏡片。

9.根據權利要求1所述的鏡頭組件，其特征在于，所述鏡頭組件用于沿所述光軸方向移動。

10.根據權利要求1至9任一項所述的鏡頭組件，其特征在于，所述第一鏡片的阿貝數vd的范圍為：vd≥50，所述第一鏡片的折射率nd的范圍為：nd≤1.65。

11.根據權利要求1至10任一項所述的鏡頭組件，其特征在于，所述鏡頭組件滿足關系式：0.8≤ttl/efl＜＜1.2。

12.根據權利要求1至11任一項所述的鏡頭組件，其特征在于，所述鏡頭組件滿足關系式：0.15≤ih/efl＜＜0.5，其中，ih為所述鏡頭組件的半像高。

13.根據權利要求1至12任一項所述的鏡頭組件，其特征在于，所述鏡頭組件滿足關系式：1.4≤f#≤4，其中，f#為所述鏡頭組件的光圈數。

14.一種攝像頭模組，其特征在于，包括圖像傳感器和如權利要求1至13任一項所述的鏡頭組件，所述圖像傳感器設置于所述鏡頭組件的第五鏡片朝向像側的一側。

15.一種電子設備，其特征在于，包括殼體和如權利要求14所述的攝像頭模組，所述攝像頭模組設置于所述殼體。

技術總結
本申請實施例提供一種鏡頭組件、攝像頭模組以及電子設備。鏡頭組件包括沿光軸方向從物側至像側排列的第一鏡片、第二鏡片、第三鏡片、第四鏡片和第五鏡片。第一鏡片滿足關系式：0.4≤f<subgt;1</subgt;/EFL＜＜0.7，其中，10mm≤EFL＜＜14mm，f<subgt;1</subgt;為第一鏡片的焦距，EFL為鏡頭組件的焦距。鏡頭組件滿足關系式：0.1≤D/(TTL?BFL)＜＜0.4，其中，TTL?BFL＜＜10.5mm，D為鏡頭組件中最靠近像側的兩個鏡片沿光軸方向的間距，TTL為鏡頭組件的總長度，BFL為鏡頭組件的后焦長度。本申請實施例提供的鏡頭組件、攝像頭模組以及電子設備，可以減小鏡頭組件的體積。

技術研發人員：賀保丁,張凱元,朱丹荔,龍思琛
受保護的技術使用者：華為技術有限公司
技術研發日：
技術公布日：2025/3/10
