本發明涉及半導體工藝，尤其涉及一種曝光劑量修正派件方法、系統、裝置及計算機可讀存儲介質。

背景技術：

1、目前因?yàn)楣饪虣C(jī)臺的特性，無法很好的控制晶圓內的線寬均勻性(criticaldimension?uniform，cdu)。在40以下的節點，關鍵的poly層必須上曝光劑量修正(dosemapper，doma)功能來更好的維護刻蝕后的關鍵尺寸(after?etch?inspection，aei)、關鍵尺寸(critical?dimension，cd)的統一性。據有關數據表明，上了曝光劑量修正功能之后能提高整體器件的統一性30％。而曝光劑量修正是刻蝕之后才能看到關鍵尺寸的完成情況，一般發現問題，晶圓已經無法挽救。并且通常的曝光劑量修正卡控下貨，是由光刻機臺工藝工程師來維護運行，成本非常大。

2、因此，有必要提供一種新型的曝光劑量修正派件方法、系統、裝置及計算機可讀存儲介質以解決現有技術中存在的上述問題。

技術實現思路

1、本發明的目的在于提供一種曝光劑量修正派件方法、系統、裝置及計算機可讀存儲介質，以降低成本。

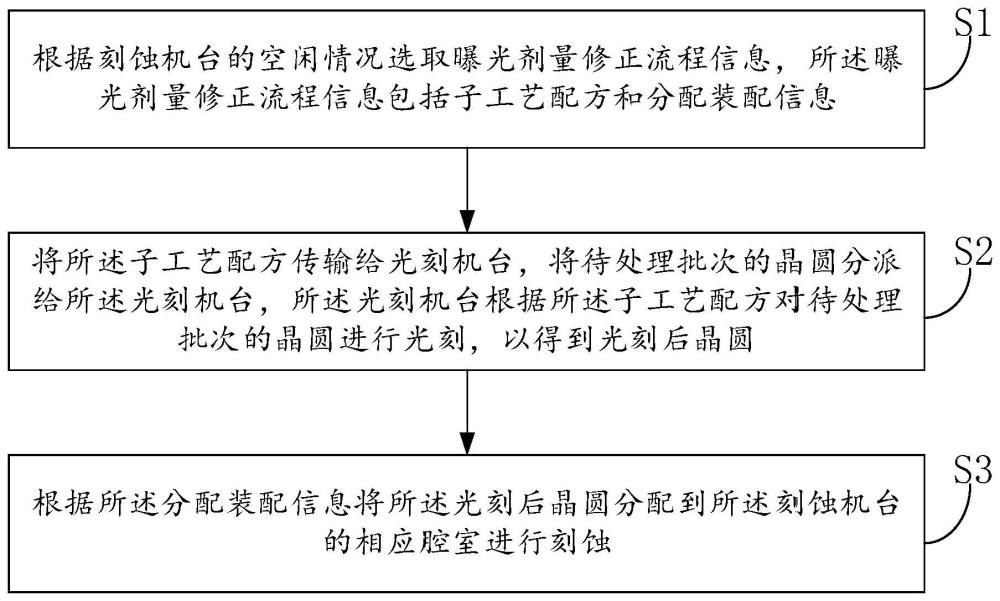

2、為實現上述目的，本發明的所述曝光劑量修正派件方法，包括：

3、根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息，所述曝光劑量修正流程信息包括子工藝配方和分配裝配信息；

4、將所述子工藝配方傳輸給光刻機臺，將待處理批次的晶圓分派給所述光刻機臺，所述光刻機臺根據所述子工藝配方對待處理批次的晶圓進行光刻，以得到光刻后晶圓；

5、根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕。

6、可選地，根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息之前，還包括：

7、檢查待處理批次的晶圓是否具有曝光劑量修正標識；

8、若待處理批次的晶圓具有曝光劑量修正標識，則根據所述刻蝕機臺的空閑情況選取曝光劑量修正流程信息。

9、可選地，所述曝光劑量修正派件方法還包括配置待處理批次的晶圓進行曝光劑量修正的標識，用于標識待處理批次的晶圓需要進行光爆劑量修正。

10、可選地，所述曝光劑量修正派件方法還包括配置待處理批次的晶圓的曝光劑量修正流程信息。

11、可選地，所述配置待處理批次的晶圓的曝光劑量修正流程信息，包括：

12、配置待處理批次的晶圓的子工藝配方和分配裝配信息。

13、可選地，將待處理批次的晶圓分派給所述光刻機臺之前，還包括：

14、檢查所述光刻機臺的狀態以及是否獲取子工藝配方；

15、若所述光刻機臺的狀態正常，且獲取了子工藝配方，則將待處理批次的晶圓分派給所述光刻機臺。

16、可選地，根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕之前，還包括：

17、檢查所述刻蝕機臺；

18、若所述刻蝕機臺的狀態正常，則根據所述分配裝配信息將所述光刻后晶圓分配到相應腔室進行刻蝕。

19、可選地，所述根據刻蝕機臺空閑情況選取曝光劑量修正流程信息，包括：

20、實時派工系統根據所述刻蝕機臺的空閑情況對待處理批次的晶圓選取曝光劑量修正流程信息。

21、可選地，所述將所述子工藝配方傳輸給光刻機臺，包括：

22、實時派工系統將所述曝光劑量修正流程信息發送給制造執行系統；

23、所述制造執行系統從所述曝光劑量修正流程信息中獲取子工藝配方，并將所述子工藝配方發送給設備自動化編程系統；

24、所述設備自動化編程系統將所述子工藝配方發送給所述光刻機臺。

25、本發明還提供了一種曝光劑修正派件系統包括獲取單元和分配單元，所述獲取單元用于根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息，所述曝光劑量修正流程信息包括子工藝配方和分配裝配信息，分配單元用于將所述子工藝配方傳輸給光刻機臺，將待處理批次的晶圓分派給所述光刻機臺，使所述光刻機臺根據所述子工藝配方對待處理批次的晶圓進行光刻，以得到光刻后晶圓，然后根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕。

26、本發明還提供了一種裝置，包括：

27、處理器；

28、用于存儲處理器可執行指令的存儲器；

29、其中，所述處理器被配置為執行所述存儲器的指令時，實現所述曝光劑量修正派件方法。

30、本發明還提供了一種計算機可讀存儲介質，包括計算機指令，所述計算機指令被處理器執行時，實現所述曝光劑量修正派件方法。

31、本發明的有益效果在于：根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息，所述曝光劑量修正流程信息包括子工藝配方和分配裝配信息，將所述子工藝配方傳輸給光刻機臺，將待處理批次的晶圓分派給所述光刻機臺，所述光刻機臺根據所述子工藝配方對待處理批次的晶圓進行光刻，以得到光刻后晶圓，根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕，不需要工藝工程師人為卡控下貨，減少了成本。

技術特征：

1.一種曝光劑量修正派件方法，其特征在于，包括：

2.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息之前，還包括：

3.根據權利要求1或2所述的曝光劑量修正派件方法，其特征在于，還包括配置待處理批次的晶圓進行曝光劑量修正的標識，用于標識待處理批次的晶圓需要進行光爆劑量修正。

4.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，還包括配置待處理批次的晶圓的曝光劑量修正流程信息。

5.根據權利要求4所述的曝光劑量修正派件方法，其特征在于，所述配置待處理批次的晶圓的曝光劑量修正流程信息，包括：

6.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，將待處理批次的晶圓分派給所述光刻機臺之前，還包括：

7.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕之前，還包括：

8.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，所述根據刻蝕機臺空閑情況選取曝光劑量修正流程信息，包括：

9.根據權利要求1所述的曝光劑量修正派件方法，其特征在于，所述將所述子工藝配方傳輸給光刻機臺，包括：

10.一種曝光劑修正派件系統，其特征在于，包括獲取單元和分配單元，所述獲取單元用于根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息，所述曝光劑量修正流程信息包括子工藝配方和分配裝配信息，分配單元用于將所述子工藝配方傳輸給光刻機臺，將待處理批次的晶圓分派給所述光刻機臺，使所述光刻機臺根據所述子工藝配方對待處理批次的晶圓進行光刻，以得到光刻后晶圓，然后根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕。

11.一種裝置，其特征在于，包括：

12.一種計算機可讀存儲介質，其特征在于，包括計算機指令，所述計算機指令被處理器執行時，實現權利要求1～9任意一項所述的曝光劑量修正派件方法。

技術總結
本發明提供了一種曝光劑量修正派件方法、系統、裝置及計算機可讀存儲介質，包括根據刻蝕機臺的空閑情況選取曝光劑量修正流程信息，所述曝光劑量修正流程信息包括子工藝配方和分配裝配信息，將所述子工藝配方傳輸給光刻機臺，將待處理批次的晶圓分派給所述光刻機臺，所述光刻機臺根據所述子工藝配方對待處理批次的晶圓進行光刻，以得到光刻后晶圓，根據所述分配裝配信息將所述光刻后晶圓分配到所述刻蝕機臺的相應腔室進行刻蝕，不需要工藝工程師人為卡控下貨，減少了成本。

技術研發人員：金楠特
受保護的技術使用者：芯恩（青島）集成電路有限公司
技術研發日：
技術公布日：2025/4/28
