本發明涉及光學，尤其涉及一種定焦鏡頭。

背景技術：

1、隨著人們安全意識的提高，市場對鏡頭的參數和性能越來越嚴苛。廣角鏡頭因其能提供更大的視場角而廣泛用于監控、攝影、車載等行業。為了獲得更廣闊的視野，需要鏡頭的視場角越來越大，但同時鏡頭成本也隨之提高。

技術實現思路

1、本發明提供了一種定焦鏡頭，在能夠實現大視場角的基礎上，該鏡頭的體積小，成本低。

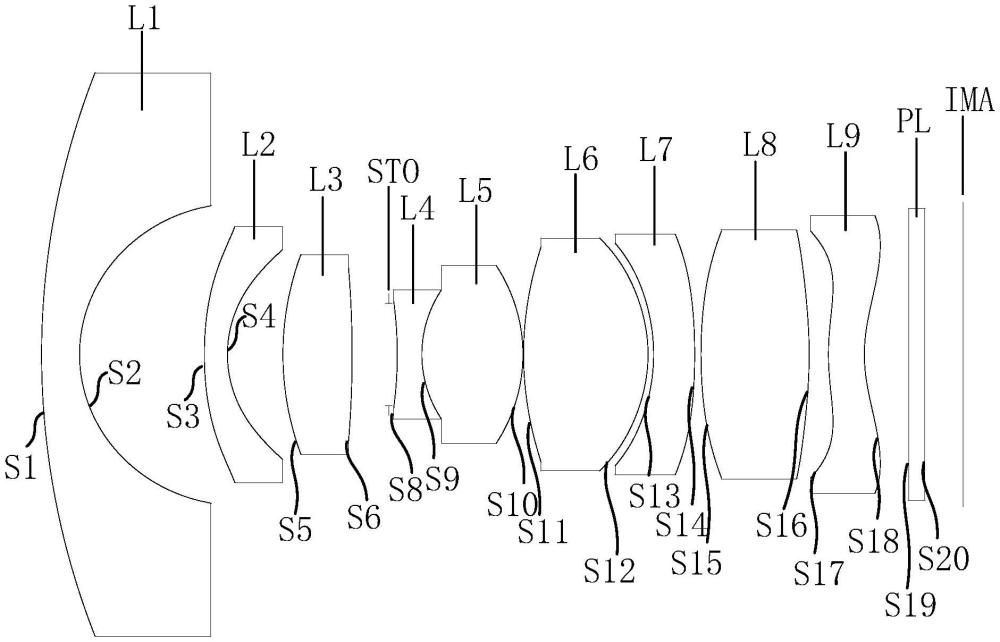

2、為實現上述目的，本發明實施例提出了一種定焦鏡頭，包括：沿光軸從物方到像方依次排列的具有負光焦度的凸凹第一透鏡、具有負光焦度的凸凹第二透鏡、具有正光焦度的雙凸第三透鏡、光闌、具有負光焦度的雙凹第四透鏡、具有正光焦度的雙凸第五透鏡、具有正光焦度的雙凸第六透鏡、具有負光焦度的凹凸第七透鏡、具有正光焦度的雙凸第八透鏡和具有負光焦度的凸凹第九透鏡；

3、其中，所述第一透鏡、所述第三透鏡、所述第四透鏡、所述第五透鏡均為玻璃球面鏡，所述第二透鏡、所述第六透鏡、所述第七透鏡、所述第八透鏡和所述第九透鏡均為塑料非球面鏡。

4、可選地，所述第四透鏡和所述第五透鏡膠合形成第一膠合透鏡。

5、可選地，所述第六透鏡和所述第七透鏡膠合形成第二膠合透鏡。

6、可選地，所述第一透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：所述第一透鏡的折射率nd1滿足關系式：1.71≤nd1≤2.10。

7、可選地，所述第二透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

8、所述第三透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：所述第三透鏡的折射率nd3滿足關系式：1.75≤nd3≤2.10。

9、可選地，所述第四透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

10、所述第五透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

11、

12、所述第六透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

13、

14、所述第七透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

15、

16、可選地，所述第四透鏡的阿貝數vd4、所述第五透鏡的阿貝數vd5、所述第六透鏡的阿貝數vd6、所述第七透鏡的阿貝數vd7之間滿足：1.00≤vd5-vd4≤38.95；23.15≤vd6-vd7≤50.5。

17、可選地，所述第八透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

18、所述第九透鏡的光焦度與所述定焦鏡頭的光焦度滿足關系式：

19、

20、可選地，所述第六透鏡的折射率nd6、所述第七透鏡的折射率nd7、所述第八透鏡的折射率nd8、所述第九透鏡的折射率nd9之間滿足：2.98≤nd6+nd8≤3.20；3.17≤nd7+nd9≤3.50。

21、可選地，所述定焦鏡頭的總長ttl、所述定焦鏡頭的后焦距bfl和所述定焦鏡頭的前焦距efl之間滿足關系式：1.75≤efl≤1.96；0.05≤bfl/ttl≤0.14；6.49≤(ttl-bfl)/efl≤9.00。

22、本發明實施例的技術方案，通過沿光軸從物方到像方依次排列具有負光焦度的凸凹第一透鏡、具有負光焦度的凸凹第二透鏡、具有正光焦度的雙凸第三透鏡、光闌、具有負光焦度的雙凹第四透鏡、具有正光焦度的雙凸第五透鏡、具有正光焦度的雙凸第六透鏡、具有負光焦度的凹凸第七透鏡、具有正光焦度的雙凸第八透鏡和具有負光焦度的凸凹第九透鏡；其中，第一透鏡、第三透鏡、第四透鏡、第五透鏡均為玻璃球面鏡，第二透鏡、第六透鏡、第七透鏡、第八透鏡和第九透鏡均為塑料非球面鏡，這樣設置，能夠合理搭配各個透鏡的光焦度，以及合理搭配各個透鏡的材質和面型，以實現定焦鏡頭的良好的成像性能，使其視場角大于200°，光學總長滿足ttl≤17mm，進而使得該定焦鏡頭實現體積小、成本低和視場角較大的效果，以滿足當前各行行業對鏡頭的視場角、體積以及成本的需求。

23、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種定焦鏡頭，其特征在于，包括：沿光軸從物方到像方依次排列的具有負光焦度的凸凹第一透鏡、具有負光焦度的凸凹第二透鏡、具有正光焦度的雙凸第三透鏡、光闌、具有負光焦度的雙凹第四透鏡、具有正光焦度的雙凸第五透鏡、具有正光焦度的雙凸第六透鏡、具有負光焦度的凹凸第七透鏡、具有正光焦度的雙凸第八透鏡和具有負光焦度的凸凹第九透鏡；

2.根據權利要求1所述的定焦鏡頭，其特征在于，所述第四透鏡和所述第五透鏡膠合形成第一膠合透鏡。

3.根據權利要求2所述的定焦鏡頭，其特征在于，所述第六透鏡和所述第七透鏡膠合形成第二膠合透鏡。

4.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第一透鏡的光焦度φ1與所述定焦鏡頭的光焦度φ滿足關系式：-0.45≤φ1/φ≤-0.35；所述第一透鏡的折射率nd1滿足關系式：1.71≤nd1≤2.10。

5.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第二透鏡的光焦度φ2與所述定焦鏡頭的光焦度φ滿足關系式：-0.36≤φ2/φ≤-0.23；

6.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第四透鏡的光焦度φ4與所述定焦鏡頭的光焦度φ滿足關系式：-0.92≤φ4/φ≤-0.45；

7.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第四透鏡的阿貝數vd4、所述第五透鏡的阿貝數vd5、所述第六透鏡的阿貝數vd6、所述第七透鏡的阿貝數vd7之間滿足：1.00≤vd5-vd4≤38.95；23.15≤vd6-vd7≤50.5。

8.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第八透鏡的光焦度φ8與所述定焦鏡頭的光焦度φ滿足關系式：0.18≤φ8/φ≤0.27；

9.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述第六透鏡的折射率nd6、所述第七透鏡的折射率nd7、所述第八透鏡的折射率nd8、所述第九透鏡的折射率nd9之間滿足：2.98≤nd6+nd8≤3.20；3.17≤nd7+nd9≤3.50。

10.根據權利要求1-3任一項所述的定焦鏡頭，其特征在于，所述定焦鏡頭的總長ttl、所述定焦鏡頭的后焦距bfl和所述定焦鏡頭的前焦距efl之間滿足關系式：1.75≤efl≤1.96；0.05≤bfl/ttl≤0.14；6.49≤(ttl-bfl)/efl≤9.00。

技術總結
本發明公開了一種定焦鏡頭，通過沿光軸從物方到像方依次排列具有負光焦度的凸凹第一透鏡、具有負光焦度的凸凹第二透鏡、具有正光焦度的雙凸第三透鏡、光闌、具有負光焦度的雙凹第四透鏡、具有正光焦度的雙凸第五透鏡、具有正光焦度的雙凸第六透鏡、具有負光焦度的凹凸第七透鏡、具有正光焦度的雙凸第八透鏡和具有負光焦度的凸凹第九透鏡；其中，第一透鏡、第三透鏡、第四透鏡、第五透鏡均為玻璃球面鏡，第二透鏡、第六透鏡、第七透鏡、第八透鏡和第九透鏡均為塑料非球面鏡，這樣設置，能夠合理搭配各個透鏡的光焦度，以及合理搭配各個透鏡的材質和面型，以實現定焦鏡頭的良好的成像性能，使其視場角大于200°，光學總長滿足TTL≤17mm。

技術研發人員：景姣,徐思敏,何劍煒,朱盛宏,李贊
受保護的技術使用者：東莞市宇瞳光學科技股份有限公司
技術研發日：
技術公布日：2025/4/28
