本公開涉及屈光度調節和智能穿戴領域，具體而言，涉及一種屈光度調節結構、智能穿戴設備及其裝配方法。

背景技術：

1、本部分旨在提供與理解本文描述的各種技術相關的背景信息。如本部分標題所隱含的，這是無論如何不應當暗示其必然為現有技術的相關技術的討論。因此，應當理解，本部分的任何陳述應當從這個角度閱讀，而不是對現有技術的任何承認。

2、智能穿戴設備，例如智能眼鏡目前越來越流行，一些功能涉及到旋鈕操控(比如旋鈕調屈光度)，在旋鈕區域，外露旋鈕與周邊部件設計間隙(設計及組裝)是一個難點。智能眼鏡的配件都有公差，公差包括部件公差，也包括組裝公差等，這些公差累積會導致旋鈕與周邊部件的最終間隙不均勻，也使得設計預留間隙不能太小，這都會影響外觀。

技術實現思路

1、根據本公開的一方面，提供了：

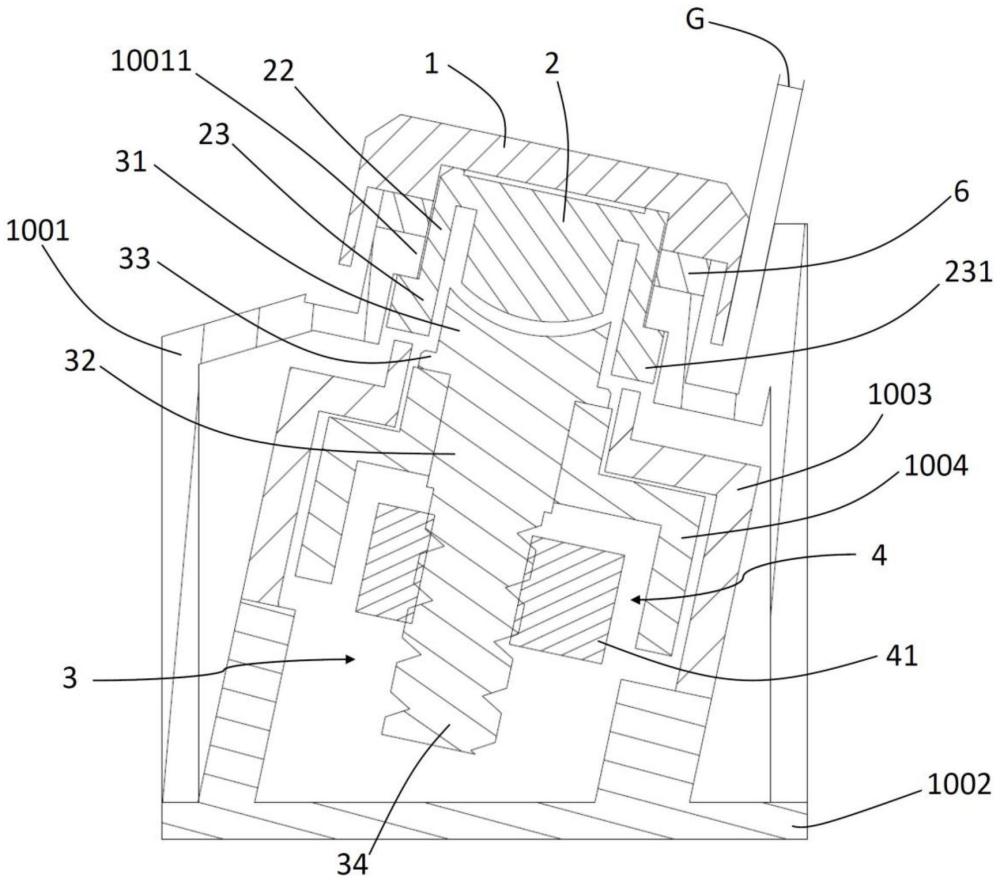

2、一種屈光度調節結構，包括：

3、旋轉部；

4、延長部，固定連接于所述旋轉部的一側；

5、傳動部，和所述延長部間隙配合，所述傳動部在所述旋轉部的帶動下發生旋轉運動；以及

6、顯示部，傳動連接于所述傳動部上，使得所述顯示部在所述傳動部的旋轉運動的帶動下沿所述傳動部軸向方向運動。

7、根據本公開的一種實施方式，所述延長部和所述傳動部在所述傳動部軸向方向且在所述傳動部徑向方向間隙配合。

8、根據本公開的一種實施方式，所述旋轉部與所述延長部膠粘連接。

9、根據本公開的一種實施方式，所述顯示部包括調節活動件、布置于所述調節活動件上的顯示屏和用于將源自所述顯示屏發出的圖像光進行透射的透鏡，所述調節活動件與所述傳動部傳動連接，所述顯示屏和所述透鏡在所述調節活動件的帶動下一起運動。

10、根據本公開的一種實施方式，所述屈光度調節結構還包括導柱，所述導柱貫穿所述調節活動件。

11、根據本公開的一種實施方式，所述延長部與所述傳動部中的一者構造有凹槽，另一者構造有凸筋，所述凹槽與所述凸筋間隙配合。

12、根據本公開的一種實施方式，所述傳動部構造為螺桿，所述螺桿包括：

13、連接部，與所述延長部間隙配合；

14、光桿段，與所述連接部連接；

15、螺旋部，與所述光桿段連接并與所述顯示部螺旋傳動連接；

16、其中，所述連接部與所述光桿段之間布置有凸緣，并且所述凸緣在所述螺桿的徑向方向向外延伸。

17、根據本公開的一種實施方式，所述連接部設置有所述凹槽，所述延長部設置有所述凸筋。

18、根據本公開的一種實施方式，所述凸筋形成有在背離所述旋轉部的方向上變細的配合部。

19、根據本公開的一種實施方式，所述延長部包括第一部和在所述第一部的軸向上延伸形成的第二部，所述第二部的徑向外尺寸大于所述第一部的徑向外尺寸，并且所述第二部背離所述第一部的端部形成有凹部，所述凹部向所述第一部延伸并且至少部分形成于所述第一部內，所述凸筋設置于所述凹部內。

20、根據本公開的另一方面，提供了一種智能穿戴設備，包括上述任一種屈光度調節結構。

21、根據本公開的一種實施方式，所述智能穿戴設備還包括：

22、第一部分和第二部分，所述旋轉部和所述延長部設置于所述第一部分，所述傳動部和所述顯示部設置于所述第二部分，所述屈光度調節結構還包括彈性體，所述彈性體設置于所述第一部分與所述旋轉部之間。

23、根據本公開的一種實施方式，所述第一部分包括上殼，所述第二部分包括下殼、固定連接于所述下殼上的支架、固定于所述下殼并且設置于所述支架與所述傳動部之間的傳動部罩體。

24、根據本公開的一種實施方式，所述延長部包括第一部和在所述第一部的軸向上延伸形成的第二部，所述第二部的徑向外尺寸大于所述第一部的徑向外尺寸，所述第二部背離所述第一部的端面能夠與所述支架相抵接。

25、根據本公開的一種實施方式，所述第二部形成有向外延伸的搭接部，所述搭接部與所述第一部分卡接配合。

26、根據本公開的又一方面，提供了一種所述智能穿戴設備的裝配方法，其中，所述裝配方法包括如下步驟：

27、將所述延長部由上至下裝入所述第一部分；

28、將所述傳動部連同所述第二部分由上至下裝入所述第一部分內；

29、將所述彈性體布置于所述第一部分上并套裝于所述延長部；

30、將所述旋轉部固定地套設于所述延長部并布置于所述彈性體上，使得所述彈性體受到壓縮；

31、所述彈性體將所述旋轉部連同所述延長部向外擠壓，使得所述延長部與所述傳動部間隙配合。

技術特征：

1.一種屈光度調節結構，其特征在于，包括：

2.根據權利要求1所述的屈光度調節結構，其特征在于，所述延長部和所述傳動部在所述傳動部軸向方向且在所述傳動部徑向方向間隙配合。

3.根據權利要求1所述的屈光度調節結構，其特征在于，所述旋轉部與所述延長部膠粘連接。

4.根據權利要求1所述的屈光度調節結構，其特征在于，所述顯示部包括調節活動件、布置于所述調節活動件上的顯示屏和用于將源自所述顯示屏發出的圖像光進行透射的透鏡，所述調節活動件與所述傳動部傳動連接，所述顯示屏和所述透鏡在所述調節活動件的帶動下一起運動。

5.根據權利要求4所述的屈光度調節結構，其特征在于，所述屈光度調節結構還包括導柱，所述導柱貫穿所述調節活動件。

6.根據權利要求1所述的屈光度調節結構，其特征在于，所述螺桿包括：

7.根據權利要求6所述的屈光度調節結構，其特征在于，所述連接部設置有所述凹槽，所述延長部設置有所述凸筋。

8.根據權利要求7所述的屈光度調節結構，其特征在于，所述凸筋形成有在背離所述旋轉部的方向上變細的配合部。

9.根據權利要求1所述的屈光度調節結構，其特征在于，所述延長部包括第一部和在所述第一部的軸向上延伸形成的第二部，所述第二部的徑向外尺寸大于所述第一部的徑向外尺寸，并且所述第二部背離所述第一部的端部形成有凹部，所述凹部向所述第一部延伸并且至少部分形成于所述第一部內，所述凸筋設置于所述凹部內。

10.一種智能穿戴設備，其特征在于，所述智能穿戴設備包括根據權利要求1至8中任一項所述的屈光度調節結構。

11.根據權利要求10所述的智能穿戴設備，其特征在于，所述智能穿戴設備還包括：

12.根據權利要求11所述的智能穿戴設備，其特征在于，所述第一部分包括上殼，所述第二部分包括下殼、固定連接于所述下殼上的支架、固定于所述下殼并且設置于所述支架與所述傳動部之間的傳動部罩體。

13.根據權利要求12所述的智能穿戴設備，其特征在于，所述延長部包括第一部和在所述第一部的軸向上延伸形成的第二部，所述第二部的徑向外尺寸大于所述第一部的徑向外尺寸，所述第二部背離所述第一部的端面能夠與所述支架相抵接。

14.根據權利要求13所述的智能穿戴設備，其特征在于，所述第二部形成有向外延伸的搭接部，所述搭接部與所述第一部分卡接配合。

技術總結
本公開的實施例提供了屈光度調節結構和智能穿戴設備。所述屈光度調節結構，包括：旋轉部；延長部，固定連接于所述旋轉部的一側；傳動部，和所述延長部間隙配合，所述傳動部在所述旋轉部的帶動下發生旋轉運動；以及顯示部，傳動連接于所述傳動部上，使得所述顯示部在所述傳動部的旋轉運動的帶動下沿所述傳動部軸向方向運動。

技術研發人員：陳明俊
受保護的技術使用者：湖北星紀魅族集團有限公司
技術研發日：20240417
技術公布日：2025/4/28
