本申請涉及可安裝在車輛的后相機上的成像透鏡系統和用于自動駕駛車輛的相機。

背景技術：

1、最近生產的車輛可以包括旨在減少由交通事故引起的對人身和財產的損害的相機。例如，一個或多個相機可以安裝在車輛的前后保險杠上，以向駕駛員提供關于位于車輛的前側和后側的物體的信息。因?yàn)檐?chē)輛相機識別車輛周?chē)奈矬w并向駕駛員提供識別的信息是重要的，因此車輛相機可能需要高分辨率性能。然而，由于安裝空間的限制，車輛相機可能難以實現高分辨率。例如，為了實現具有小f數(即，大光圈)的車輛相機，可能需要增加前透鏡和其它透鏡的直徑，但是由于其中安裝有相機的車輛部件(例如，保險杠)的結構限制和設計限制，可能難以任意改變透鏡的尺寸。

技術實現思路

1、提供本
技術實現要素：
部分旨在以簡要的形式介紹對發明構思的選擇，而在下面的具體實施方式部分中將進一步描述這些發明構思。本發明內容部分目的不在于確認所要求保護的主題的關鍵特征或必要特征，也不籍此幫助確定所要求保護的主題的范圍。

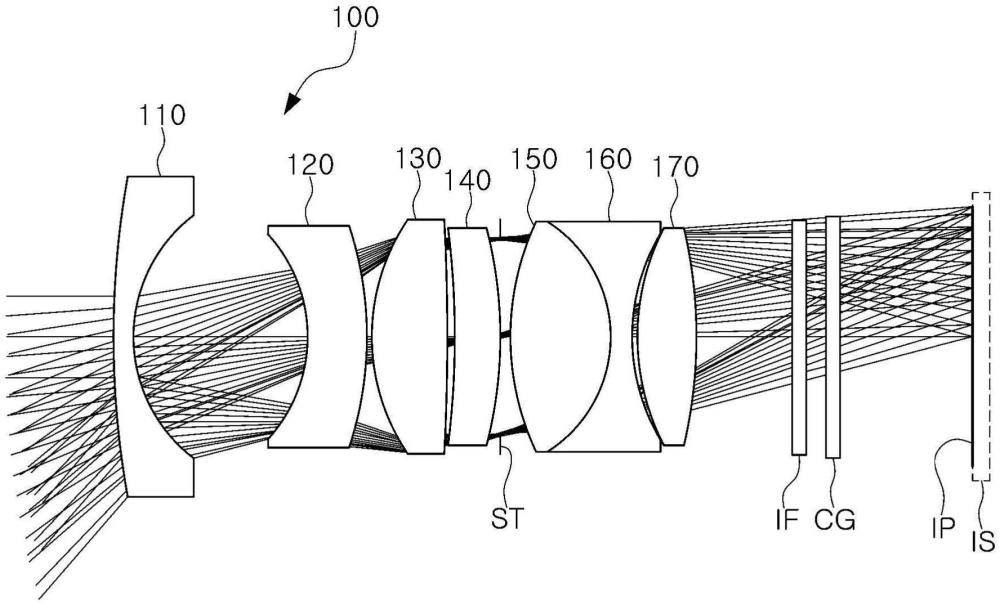

2、在一個總的方面，成像透鏡系統包括沿著成像透鏡系統的光軸從成像透鏡系統的物側朝向成像透鏡系統的成像面按升序依次設置的第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡、第六透鏡和第七透鏡，其中成像透鏡系統滿足條件表達式0.13<img?ht/ttl<0.16和5.3<ttl/f<5.5，其中img?ht是成像面上的最大有效圖像高度，ttl是沿著光軸從第一透鏡的物側面到成像面的距離，以及f是成像透鏡系統的焦距。

3、第二透鏡可以在其近軸區域中具有凹入的物側面。

4、第四透鏡可以在其近軸區域中具有凸出的像側面。

5、第六透鏡可以在其近軸區域中具有凹入的物側面。

6、第七透鏡可以在其近軸區域中具有凸出的像側面。

7、第二透鏡可以具有負屈光力。

8、第四透鏡可以具有正屈光力。

9、第六透鏡可以具有負屈光力。

10、成像透鏡系統可以滿足條件表達式0.49≤|f/f3|<0.6，其中f3是第三透鏡的焦距。

11、在另一個總的方面，成像透鏡系統包括具有負屈光力的第一透鏡；具有負屈光力的第二透鏡；具有屈光力的第三透鏡；具有屈光力的第四透鏡；具有屈光力的第五透鏡；具有屈光力的第六透鏡；以及具有屈光力的第七透鏡，其中第一透鏡至第七透鏡沿著成像透鏡系統的光軸從成像透鏡系統的物側朝向成像透鏡系統的成像面按升序依次設置，并且成像透鏡系統滿足條件表達式5.3<ttl/f<5.5，其中ttl是沿著光軸從第一透鏡的物側面到成像面的距離；以及f是成像透鏡系統的焦距。

12、第七透鏡可以在其近軸區域中具有凸出的像側面。

13、第七透鏡可以具有帶反曲點的像側面。

14、成像透鏡系統可以滿足條件表達式0.03<d34/d12<0.20，其中d12是沿著光軸從第一透鏡的像側面到第二透鏡的物側面的距離，以及d34是沿著光軸從第三透鏡的像側面到第四透鏡的物側面的距離。

15、成像透鏡系統可以滿足條件表達式0.60<d34/d45<3.0，其中d34是沿著光軸從第三透鏡的像側面到第四透鏡的物側面的距離，以及d45是沿著光軸從第四透鏡的像側面到第五透鏡的物側面的距離。

16、成像透鏡系統可以滿足條件表達式2.8<(r6+r7)/(r6-r7)<5.8，其中r6是第三透鏡的像側面在光軸處的曲率半徑，以及r7是第四透鏡的物側面在光軸處的曲率半徑。

17、成像透鏡系統可以滿足條件表達式-0.10<(r8+r9)/(r8-r9)<0.3，其中r8是第四透鏡的像側面在光軸處的曲率半徑，以及r9是第五透鏡的物側面在光軸處的曲率半徑。

18、根據所附權利要求、附圖和下面的具體實施方式，其它特征和方面將變得顯而易見。

技術特征：

1.成像透鏡系統，包括：

2.根據權利要求1所述的成像透鏡系統，其中，所述第一透鏡具有凸出的物側面。

3.根據權利要求1所述的成像透鏡系統，其中，所述第二透鏡具有凹入的物側面。

4.根據權利要求1所述的成像透鏡系統，其中，所述第四透鏡具有凹入的物側面。

5.根據權利要求1所述的成像透鏡系統，其中，所述第四透鏡具有凹入的像側面。

6.成像透鏡系統，包括：

7.根據權利要求6所述的成像透鏡系統，其中，所述第一透鏡具有凸出的物側面。

8.根據權利要求6所述的成像透鏡系統，其中，所述第二透鏡具有凹入的物側面。

9.根據權利要求6所述的成像透鏡系統，其中，所述第四透鏡具有凹入的物側面。

10.根據權利要求6所述的成像透鏡系統，其中，所述第四透鏡具有凹入的像側面。

技術總結
成像透鏡系統包括沿著成像透鏡系統的光軸從成像透鏡系統的物側朝向成像透鏡系統的成像面按升序依次設置的第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡、第六透鏡和第七透鏡，其中，成像透鏡系統滿足條件表達式0.13<IMG?HT/TTL<0.16和5.3<TTL/f<5.5，其中IMG?HT是成像面上的最大有效圖像高度，TTL是沿著光軸從第一透鏡的物側面到成像面的距離，以及f是成像透鏡系統的焦距。

技術研發人員：李多睿
受保護的技術使用者：三星電機株式會社
技術研發日：
技術公布日：2025/4/28
