本發明涉及電光元件和光學調制元件。
背景技術:
1、鈮酸鋰(linbo3、以下有時記作“l(fā)n”)具有大的電光常數,因此,適合作為電光元件的材料。使用ln單晶基板的電光元件具有優異的高頻響應特性,因此,被利用于光學調制器、光學開關等器件。
2、以往,作為使用ln單晶基板的電光元件,存在具有使ti(鈦)在ln單晶基板的表面附近擴散而成的光波導的光學調制元件。
3、然而,這種光學調制元件的光波導的截面形狀大,電場效率差。因此,具有使用ln單晶基板的光學調制元件的光學調制器具有長達10cm左右的全長。
4、近年來,要求將電光元件小型化。作為小型電光元件,存在具有由在單晶基板上外延生長的ln膜形成的光波導的光學調制元件。這種光學調制元件通過減小光波導的截面形狀而得到良好的電場效率,因此,能夠?qū)崿F(xiàn)大幅的小型化。
5、例如,專利文獻1公開了一種光波導元件,其具有由鈮酸鋰膜形成且截面由具有脊?fàn)畹募共啃纬傻牟▽?dǎo),所述鈮酸鋰膜為在單晶基板上形成的外延膜。
6、現有技術文獻
7、專利文獻
8、專利文獻1:日本特開2015-230466號公報
技術實現思路
1、發明要解決的問題
2、具有由在單晶基板上外延生長的ln膜形成的光波導的光學調制元件與具有使ti(鈦)在ln單晶基板的表面附近擴散而成的光波導的光學調制元件相比,能夠大幅地小型化。
3、然而,具有由在單晶基板上外延生長的ln膜形成的光波導的光學調制元件的dc漂移大。
4、具有由在單晶基板上外延生長的ln膜形成的光波導的光學調制元件中,調制波形因?qū)鈱W(xué)調制元件的電極施加的dc(直流)電壓而移動。使用ln膜的光學調制元件的調制波形隨著dc(直流)電壓的施加時間的經過而發生變化。將該調制波形的經時變化稱為dc漂移。
5、本發明是鑒于上述課題而進行的,其目的在于,提供具有由在基板上外延生長的鈮酸鋰膜形成的光波導且抑制了dc漂移的電光元件。
6、用于解決問題的方案
7、本發明的一個方式所述的電光元件具有:?jiǎn)尉Щ?、由在前述單晶基板的主面上接觸而形成的電介質薄膜形成的光波導、以及對前述光波導施加電壓的電極,前述電介質薄膜由鈮酸鋰膜形成,所述鈮酸鋰膜為c軸取向的外延膜,前述鈮酸鋰膜的c軸長為以上。
8、發明的效果
9、本發明的電光元件具有由在單晶基板的主面上接觸而形成的電介質薄膜形成的光波導,電介質薄膜由鈮酸鋰膜形成,所述鈮酸鋰膜為c軸取向的外延膜,鈮酸鋰膜的c軸長為以上。因此,成為利用電極對光波導施加電壓時的dc漂移受到抑制的電光元件。

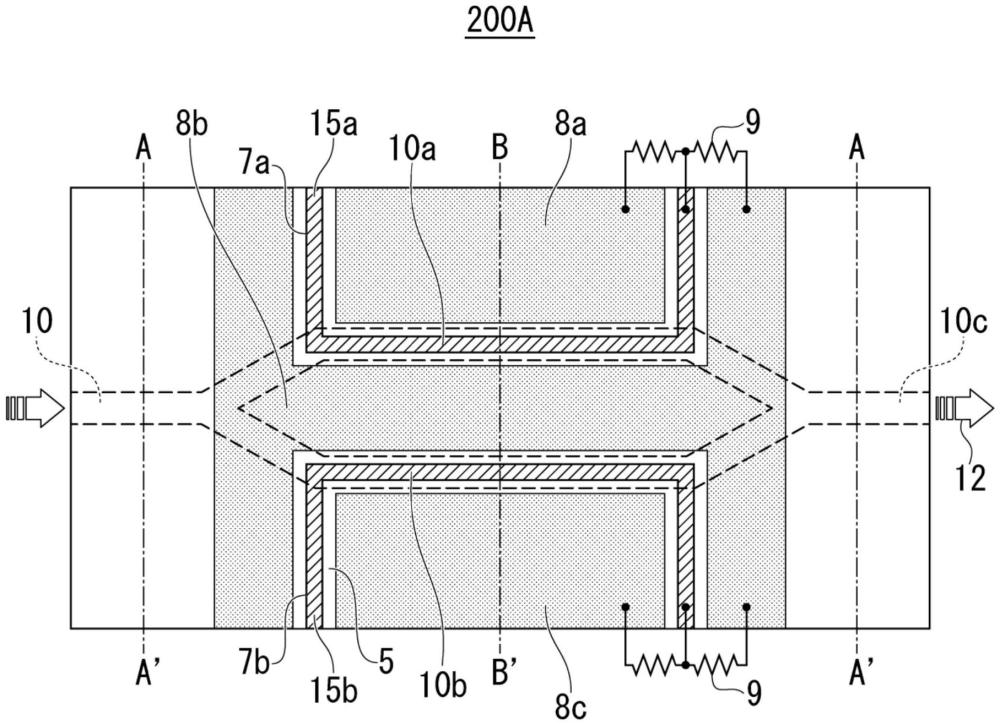

1.一種電光元件,其具有:
2.根據權利要求1所述的電光元件,其中,所述鈮酸鋰膜的c軸長為以下。
3.根據權利要求1所述的電光元件,其中,所述單晶基板是所述主面為c面的藍寶石單晶基板。
4.一種光學調制元件,其由權利要求1~3中任一項所述的電光元件形成。
