本技術涉及實驗邊臺，具體為一種具有實驗廢水過濾功能的實驗邊臺。

背景技術：

1、實驗邊臺是指用于管理、放置實驗用具的工作臺，最重要的功能就是用于各項實驗的使用，主要用于化工行業或者需要科研的行業；

2、例如公開號為cn209613032u的一種具有實驗廢水過濾功能的實驗邊臺，通過冷卻裝置進行冷卻，提高了具有實驗廢水過濾功能的實驗邊臺的使用壽命，避免了高溫溶液進入對設備造成的損壞，通過水泵進行加壓，提高了具有實驗廢水過濾功能的實驗邊臺工作的穩定性，且提高了具有實驗廢水過濾功能的實驗邊臺工作的高效性；通過溶液罐進行工作，提高了具有實驗廢水過濾功能的實驗邊臺的功能多樣性；通過實驗廢液過濾裝置進行過濾，提高了具有實驗廢水過濾功能的實驗邊臺操作的簡單性，通過過濾板進行過濾，降低了具有實驗廢水過濾功能的實驗邊臺內的雜質，提高了具有實驗廢水過濾功能的實驗邊臺工作的高效性；通過活性炭層進行過濾，去除了廢液內較小的固體雜質；通過溶液噴頭進行工作，提高了廢液與空氣的接觸面積，提高了廢液過濾的速率；

3、上述技術方案在使用時，是通過過濾板對實驗廢水中的雜質進行過濾，但過濾板長時間使用后，其濾孔位置容易被較大顆粒的雜質堵塞住，導致影響后續的過濾效果，同時缺少對過濾板上停留雜質進行清理的功能，使得需要后期工作人員將過濾板拆下并倒出停留的雜質，導致不便使用。

4、因此我們便提出了具有實驗廢水過濾功能的實驗邊臺能夠很好的解決以上問題。

技術實現思路

1、本實用新型的目的在于提供一種具有實驗廢水過濾功能的實驗邊臺，以解決上述背景技術提出的過濾板長時間使用后，其濾孔位置容易被較大顆粒的雜質堵塞住，導致影響后續的過濾效果，同時缺少對過濾板上停留雜質進行清理的功能，使得需要后期工作人員將過濾板拆下并倒出停留的雜質，導致不便使用的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有實驗廢水過濾功能的實驗邊臺，包括邊臺本體，所述邊臺本體上表面的左側開設安裝有污水池，且邊臺本體上表面的右側對稱固定有支撐板；

3、兩個所述支撐板之間均固定連接有放置板，且放置板的內部等間距開設有通孔，所述邊臺本體下表面的左側螺栓連接有電機；

4、還包括：所述邊臺本體內壁底部的左側螺栓安裝有混合箱，且混合箱內部的中部轉動連接有攪拌桿，且攪拌桿的底端貫穿混合箱和邊臺本體的內部，并且攪拌桿的底端與電機的輸出端固定連接；

5、所述混合箱左側的上方開設固定有進料管，且混合箱右側的下方開設固定有排水管，所述污水池內部設置有濾網，且污水池的左右兩側均螺栓連接有收集箱；

6、所述濾網的內部貫穿連接有螺紋桿，且螺紋桿的底端與攪拌桿的頂端固定連接，并且螺紋桿上端的外側套設有套塊，所述污水池內部關于螺紋桿中心點對稱滑動連接有清潔刷；

7、兩個所述清潔刷的頂部與套塊的兩側之間均通過活動板鉸接連接。

8、優選的，所述污水池和混合箱的內部相連通，所述濾網呈倒立的“v”形狀設置，且濾網的兩側均伸入收集箱的內部，所述收集箱與污水池的連接位置開設有排渣口。

9、優選的，兩個所述清潔刷的底部與濾網的頂部相貼合，所述套塊與螺紋桿之間為螺紋連接，且套塊的前端與污水池的內壁之間為滑動連接，所述螺紋桿與污水池之間為轉動連接。

10、優選的，所述螺紋桿的外側套設固定有旋轉板，且旋轉板內壁的頂部均貫穿連接有擊打塊，兩個所述擊打塊的底部與旋轉板的內壁之間均安裝有第一彈簧，所述濾網底部的兩側均固定有振動塊。

11、優選的，兩個所述第一彈簧與旋轉板之間均為滑動連接，所述振動塊與第一彈簧的位置一一對應，且振動塊的底部和第一彈簧的頂部相貼合。

12、優選的，所述放置板內部關于通孔的中心點對稱開設有容置槽，且容置槽的內壁滑動連接有夾持板，所述夾持板的一側固定連接有銜接桿，且銜接桿遠離夾持板的一端與容置槽的內壁之間安裝有第二彈簧。

13、優選的，所述夾持板遠離銜接桿的一側呈傾斜設置。

14、與現有技術相比，本實用新型的有益效果是：該具有實驗廢水過濾功能的實驗邊臺，采用新型結構設計，其具體內容如下：

15、(1)當實驗廢水倒入到污水池內時，通過濾網能夠對廢水中的雜質進行過濾，同時過濾后的廢水進入到混合箱內，這時通過進料管混合箱內加入中和劑，進而便于對實驗廢水進行中和處理；

16、進一步的，通過電機帶動攪拌桿旋轉，能對混合箱內的中和劑和實驗廢水進行攪拌混合，加快反應進程，同時螺紋桿發生轉動并帶動套塊向下移動，使得兩個活動板發生轉動并推動兩個清潔刷往相反的方向移動，進而能夠將濾網表面的雜質通過排渣口清理到收集箱內，從而避免濾網被雜質堵塞而影響過濾效果；

17、(2)當螺紋桿轉動時，能夠帶動旋轉板旋轉，使得擊打塊敲擊振動塊，同時擊打塊在第一彈簧的彈力下收縮，而當擊打塊不再敲擊振動塊時，擊打塊在第一彈簧的彈力下復位，重復上述操作，故而使得擊打塊往復敲擊振動塊，從而使得濾網發生振動，能夠加快雜質進入收集箱內的速度；

18、(3)試驗人員將試管插入到放置板上的通孔內，此時夾持塊會受擠壓發生移動，同時利用第二彈簧的彈力帶動銜接桿和夾持板始終有往試管方向移動的趨勢，進而能夠對試管進行夾持固定，防止試管發生脫落。

技術特征：

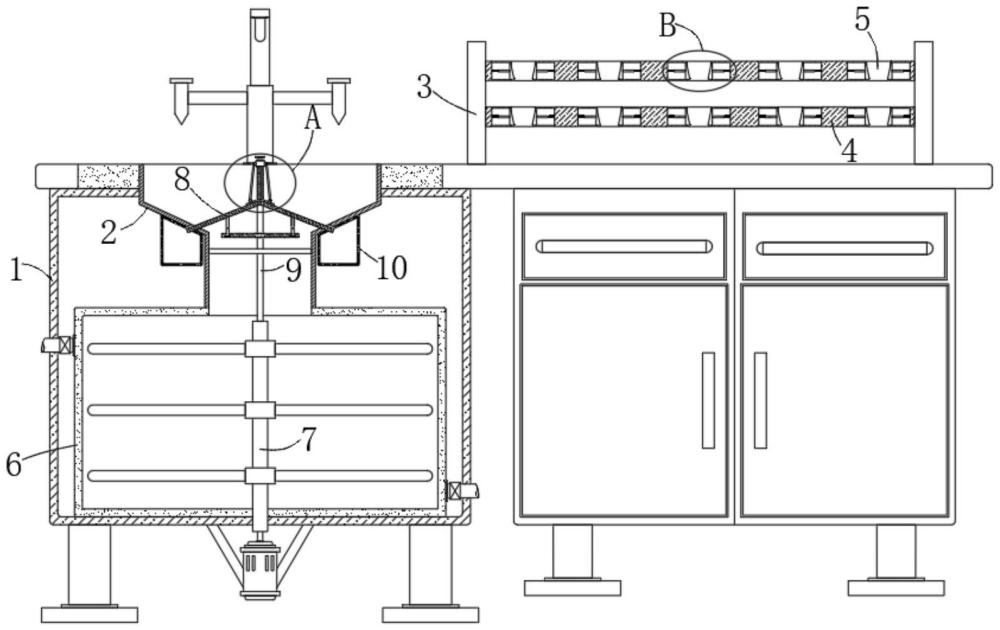

1.一種具有實驗廢水過濾功能的實驗邊臺，包括邊臺本體(1)，所述邊臺本體(1)上表面的左側開設安裝有污水池(2)，且邊臺本體(1)上表面的右側對稱固定有支撐板(3)；

2.根據權利要求1所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：所述污水池(2)和混合箱(6)的內部相連通，所述濾網(8)呈倒立的“v”形狀設置，且濾網(8)的兩側均伸入收集箱(10)的內部，所述收集箱(10)與污水池(2)的連接位置開設有排渣口。

3.根據權利要求1所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：兩個所述清潔刷(11)的底部與濾網(8)的頂部相貼合，所述套塊(12)與螺紋桿(9)之間為螺紋連接，且套塊(12)的前端與污水池(2)的內壁之間為滑動連接，所述螺紋桿(9)與污水池(2)之間為轉動連接。

4.根據權利要求1所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：所述螺紋桿(9)的外側套設固定有旋轉板(16)，且旋轉板(16)內壁的頂部均貫穿連接有擊打塊(15)，兩個所述擊打塊(15)的底部與旋轉板(16)的內壁之間均安裝有第一彈簧(17)，所述濾網(8)底部的兩側均固定有振動塊(14)。

5.根據權利要求4所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：兩個所述第一彈簧(17)與旋轉板(16)之間均為滑動連接，所述振動塊(14)與第一彈簧(17)的位置一一對應，且振動塊(14)的底部和第一彈簧(17)的頂部相貼合。

6.根據權利要求1所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：所述放置板(4)內部關于通孔(5)的中心點對稱開設有容置槽(18)，且容置槽(18)的內壁滑動連接有夾持板(21)，所述夾持板(21)的一側固定連接有銜接桿(19)，且銜接桿(19)遠離夾持板(21)的一端與容置槽(18)的內壁之間安裝有第二彈簧(20)。

7.根據權利要求6所述的一種具有實驗廢水過濾功能的實驗邊臺，其特征在于：所述夾持板(21)遠離銜接桿(19)的一側呈傾斜設置。

技術總結
本技術公開了一種具有實驗廢水過濾功能的實驗邊臺，包括邊臺本體，所述邊臺本體上表面的左側開設安裝有污水池，且邊臺本體上表面的右側對稱固定有支撐板；兩個所述支撐板之間均固定連接有放置板，且放置板的內部等間距開設有通孔，所述邊臺本體下表面的左側螺栓連接有電機；還包括：所述邊臺本體內壁底部的左側螺栓安裝有混合箱。該具有實驗廢水過濾功能的實驗邊臺，通過濾網能夠對廢水中的雜質進行過濾，而后利用螺紋桿發生轉動并帶動套塊向下移動，使得兩個活動板發生轉動并推動兩個清潔刷往相反的方向移動，進而能夠將濾網表面的雜質通過排渣口清理到收集箱內，從而避免濾網被雜質堵塞而影響過濾效果。

技術研發人員：劉銳龍,朱勝勇
受保護的技術使用者：云南科滇實驗室設備有限公司
技術研發日：20240613
技術公布日：2025/4/24
