本發明涉及圖像形成系統，在該圖像形成系統中，用于將片材饋送到圖像形成裝置的選配件饋送設備能夠連接到圖像形成裝置。

背景技術：

1、傳統上，例如，存在被構成為使得作為選配件設備的用于片材饋送的多個選配件饋送設備能夠被堆疊并且安裝到使用電子照相類型的圖像形成裝置的下部的圖像形成系統。這個圖像形成系統被構成為使得片材可以通過選配件饋送設備中的片材傳送路徑和圖像形成裝置中的片材傳送路徑被從選配件饋送設備傳送到圖像形成裝置中的圖像形成部分。通過向圖像形成裝置附加地提供選配件饋送設備，可以饋送大量的片材或可以選擇性地使用種類不同的片材。

2、圖像形成裝置的重量比選配件饋送設備的重量重，使得在許多選配件饋送設備連接到圖像形成裝置的情況下，圖像形成系統的重心變?yōu)楦叩奈恢谩Ａ硗猓?dāng)數量超過預定數量的選配件饋送設備連接到圖像形成裝置時，即使在正常狀態下不存在問題，在地板表面大幅振動的情況(諸如地震的情況)下或在圖像形成裝置的移動等期間，有時也出現防止圖像形成系統的傾倒的需要。

3、在日本特開專利申請(jp-a)2022-117735中，已提出了一種構成，在該構成中，在選配件饋送設備的數量大于依賴于用于防止圖像形成系統的傾倒的地板表面安裝的類型的選配件饋送設備的存在/不存在而預先設置的閾值的情況下，圖像形成裝置的操作被限制。

4、因此，通過限制圖像形成裝置的操作，提示諸如用戶或服務人員的操作者檢查和重新組合圖像形成系統的構成，使得可以防止圖像形成系統的傾倒的風險的發生。

5、在jp-a?2022-117735中公開的構成中，能夠被附加地連接到圖像形成裝置的多個選配件饋送設備和用于防止傾倒的地板表面安裝的類型的選配件饋送設備混合存在。另外，在這個構成中，通過使用向選配件饋送設備中的每一個提供的電觸點，辨別(discriminate)用于防止傾倒的選配件饋送設備的存在/不存在。

技術實現思路

1、本發明的主要目的是要提供能夠基于系統構成的辨別的結果限制圖像形成裝置的圖像形成的圖像形成系統。

2、這個目的通過根據本發明的圖像形成系統來實現。根據本發明的一方面，提供了一種圖像形成系統，包括：圖像形成裝置，所述圖像形成裝置被配置為在片材上形成圖像；選配件饋送設備，所述選配件饋送設備連接到所述圖像形成裝置的下部并且被配置為將片材饋送到所述圖像形成裝置，其中另一個選配件饋送設備可連接到所述選配件饋送設備的下部，使得多個選配件饋送設備在垂直方向上堆疊并且可連接；安裝構件，所述安裝構件被配置為安裝在地板表面上并且可連接到所述選配件饋送構件的下部；控制器，所述控制器被配置為控制所述圖像形成裝置的操作；通信部件，所述通信部件被配置為在所述圖像形成裝置與所述選配件饋送設備之間傳輸和接收信號；接合部分，所述接合部分被提供給所述選配件饋送設備并且被配置為與要連接到所述選配件饋送設備的下部的所述另一個選配件饋送設備或者與所述安裝構件接合；以及接合檢測部件，所述接合檢測部件被提供給所述選配件饋送設備并且被配置為檢測所述接合部分與要連接到所述選配件饋送設備的下部的所述另一個選配件饋送設備或者與所述安裝構件的接合，其中基于所述通信部件的通信結果和所述接合檢測部件的檢測結果，所述控制器獲取關于所述安裝構件是否連接到所述圖像形成裝置的第一信息，其中基于所述通信部件的通信結果，所述控制器獲取關于連接到所述圖像形成裝置的選配件饋送設備的數量的第二信息，并且其中基于所述第一信息和所述第二信息，所述控制器能夠執行用于限制所述圖像形成裝置的圖像形成的限制處理。

3、本發明的進一步的特征從以下參考附圖對示例性實施例的描述將變得清楚。

技術特征：

1.一種圖像形成系統，包括：

2.根據權利要求1所述的圖像形成系統，其中在所述控制器執行所述限制處理的情況下，所述控制器執行用于通知關于所述限制處理的信息的處理。

3.根據權利要求1所述的圖像形成系統，其中在所述選配件饋送設備的所述接合檢測部件檢測到所述選配件饋送設備的所述接合部分與作為所述另一個選配件饋送設備和所述安裝構件中的任一個的下部元件的接合的情況下，

4.根據權利要求1所述的圖像形成系統，其中當所述安裝構件沒有連接到所述圖像形成裝置時，所述控制器在連接到所述圖像形成裝置的選配件饋送設備的數量大于第一閾值的情況下執行所述限制處理，并且

5.根據權利要求4所述的圖像形成系統，其中所述第一閾值低于所述第二閾值。

6.根據權利要求1所述的圖像形成系統，進一步包括：

7.根據權利要求1所述的圖像形成系統，其中與所述選配件饋送設備不同的選配件設備可連接到所述圖像形成裝置，并且

8.根據權利要求7所述的圖像形成系統，其中所述選配件設備是用于接收從所述圖像形成裝置排出的片材并且用于將片材朝著所述圖像形成系統的外部傳送的設備。

9.根據權利要求7所述的圖像形成系統，其中當所述安裝構件沒有連接到所述圖像形成裝置并且所述選配件設備沒有連接到所述圖像形成裝置時，所述控制器在選配件饋送設備的數量高于第一閾值的情況下執行所述限制處理，

10.根據權利要求9所述的圖像形成系統，其中所述第一閾值低于所述第二閾值，所述第三閾值低于所述第四閾值，并且所述第四閾值是所述第二閾值或更小。

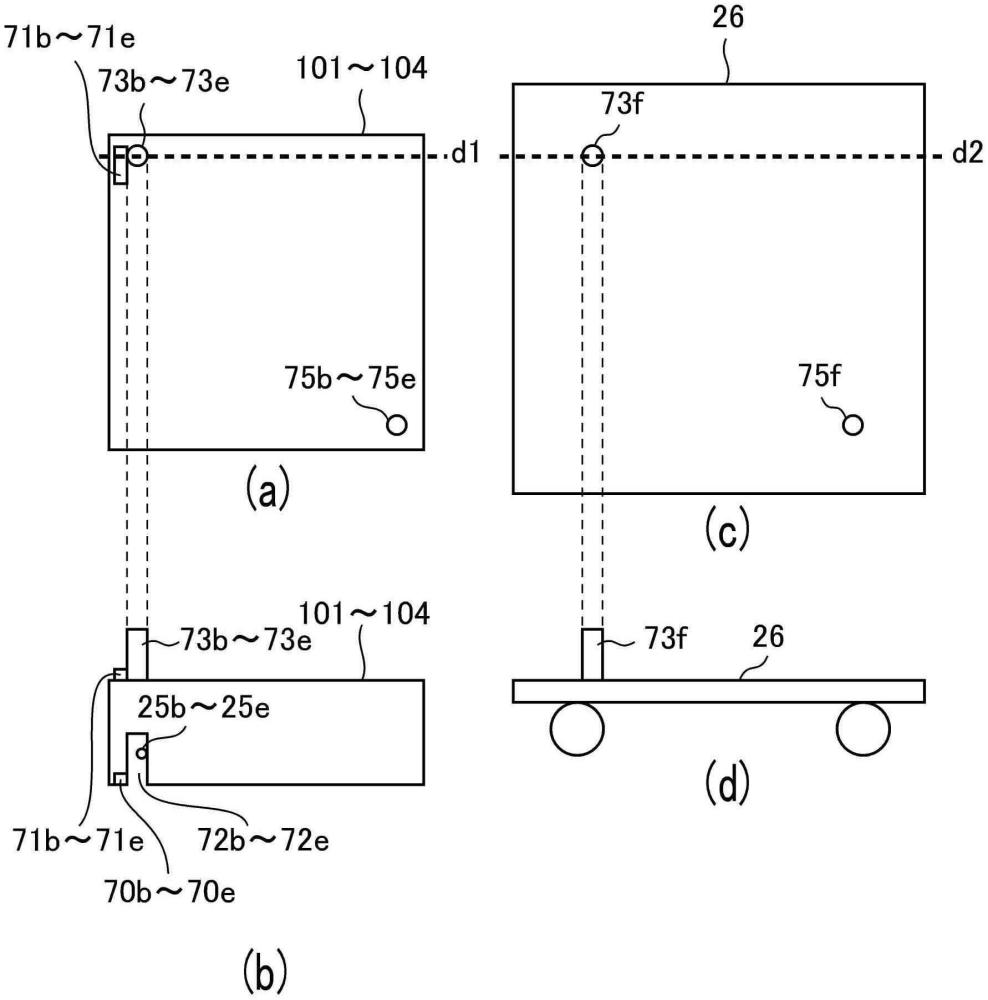

11.根據權利要求1至10中的任何一項所述的圖像形成系統，其中所述接合部分是與提供給所述選配件饋送設備或者所述安裝構件的突出部分接合的凹陷部分，并且

12.根據權利要求1至10中的任何一項所述的圖像形成系統，其中所述安裝構件被提供板狀構件，所述板狀構件具有大于所述圖像形成裝置的安裝地板面積的安裝地板面積。

技術總結
本發明涉及圖像形成系統。圖像形成系統包括圖像形成裝置；選配件饋送設備，另一個選配件饋送設備可連接到所述選配件饋送設備的下部；安裝構件；控制器；通信部件；接合部分；以及接合檢測部件。基于所述通信部件的通信結果和所述接合檢測部件的檢測結果，所述控制器獲取關于所述安裝構件是否連接到所述圖像形成裝置的第一信息。基于所述通信部件的通信結果，所述控制器獲取關于連接到所述圖像形成裝置的選配件饋送設備的數量的第二信息。基于所述第一信息和所述第二信息，所述控制器能夠執行用于限制所述圖像形成裝置的圖像形成的限制處理。

技術研發人員：高木彩,青野和彥
受保護的技術使用者：佳能株式會社
技術研發日：
技術公布日：2025/4/24
