本發明涉及一種動作狀態監視系統、其控制方法以及控制程序。

背景技術：

1、在專利文獻1中，公開了一種基于由分別佩戴在被檢者的身體的多個部位處的多個傳感器檢測的檢測結果而對被檢者的動作狀態進行監視的動作狀態監視系統。

2、專利文獻1：日本特開2022-34449號公報

技術實現思路

1、在如關聯技術那樣的對被檢者的動作狀態進行監視的動作狀態監視系統中，關于由監視器顯示的監視結果的設定，尋求提高可用性。

2、本公開是鑒于以上的背景而完成的，其目的在于，提供一種能夠使可用性提高的動作狀態監視系統、其控制方法以及控制程序。

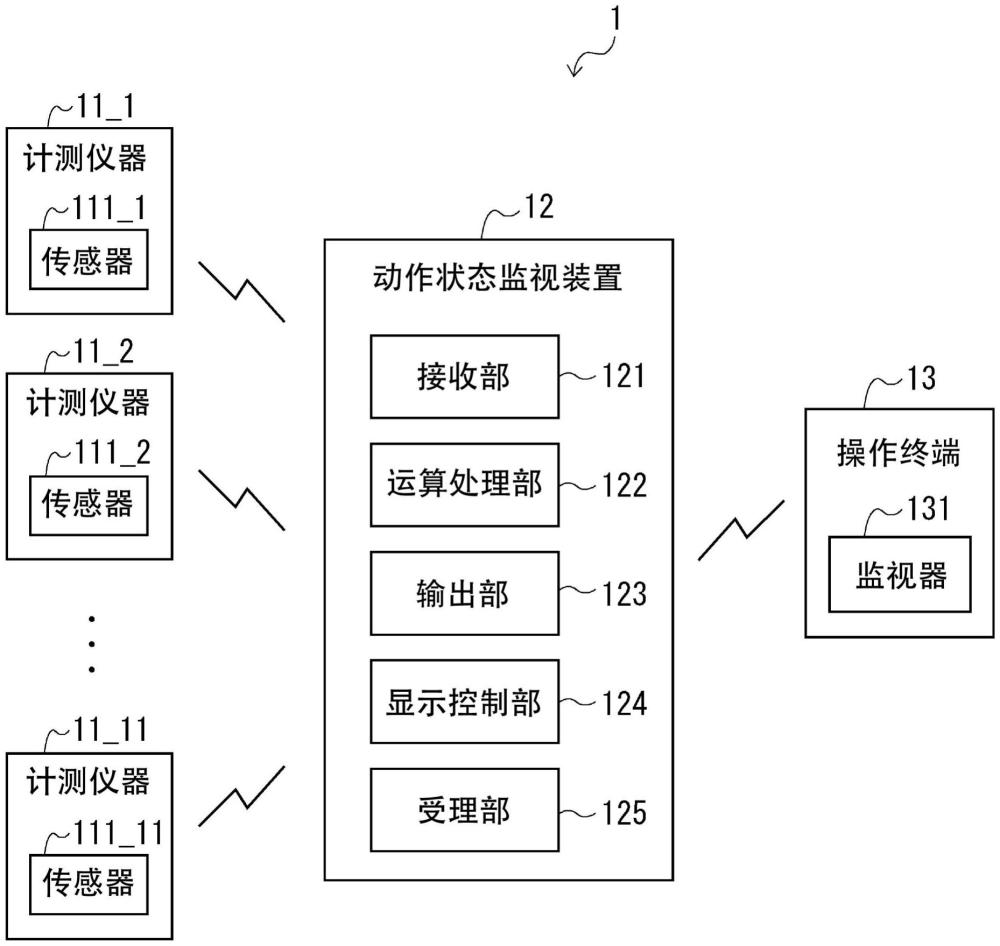

3、本公開所涉及的動作狀態監視系統基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視，并具備：顯示控制部，其使表示能夠從佩戴在所述被檢者的身體的部位處的傳感器取得的監視對象動作的計測結果的計測結果圖標和用于設定顯示所述計測結果的區域的顯示設定區域顯示在相同的畫面上；受理部，其受理針對所述計測結果圖標為了設定顯示所述計測結果的區域而對所述顯示設定區域的設定動作。在該動作狀態監視系統中，僅通過用戶使顯示在畫面上的計測結果圖標移動至顯示設定區域，就會使用戶想要顯示于畫面上的計測結果例如圖表化并顯示在畫面上。也就是說，該動作狀態監視系統能夠使可用性提高。此外，該動作狀態監視系統也可以使用通過使用了過去的傳感器的檢測結果的機器學習而生成的學習完畢模型來執行運算處理。該動作狀態監視系統通過使用學習完畢模型來執行運算處理，能夠更高精度地對被檢者的監視對象動作的動作狀態是否良好進行計算。

4、也可以采用如下的方式，即，所述顯示控制部使多個計測結果圖標和多個顯示設定區域顯示在相同的畫面上，其中，所述多個計測結果圖標分別表示能夠從佩戴在所述被檢者的身體的部位處的多個傳感器取得的多個監視對象動作的計測結果，所述多個顯示設定區域用于設定對從多個計測結果中選擇的任意計測結果進行顯示的多個區域。

5、也可以采用如下的方式，即，所述受理部受理如下的設定動作，即，針對多個計測結果圖標中的兩個以上的計測結果圖標，為了設定顯示計測結果的區域而設定為共同的所述顯示設定區域。

6、也可以采用如下的方式，即，所述受理部通過將所述計測結果圖標拖放至所述顯示設定區域而受理所述設定動作。

7、也可以采用如下的方式，即，所述顯示控制部在所述畫面上顯示決定在所述顯示設定區域上顯示計測結果的計測結果圖標。

8、也可以采用如下的方式，即，所述受理部受理如下的變更動作，即，通過將顯示在一個所述顯示設定區域內的計測結果圖標拖放至其他的顯示設定區域，而對顯示計測結果的區域進行變更。

9、也可以采用如下的方式，即，多個所述計測結果包含基于多個傳感器的檢測結果的所述被檢者的身體的關節的角度或基于多個傳感器的任意一個的檢測結果的任意坐標系上的所述角度。

10、本公開所涉及的動作狀態監視系統還可以具備所述多個傳感器。

11、本公開所涉及的動作狀態監視系統的控制方法為基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視的動作狀態監視系統的控制方法，其中，使表示能夠從佩戴在所述被檢者的身體的部位處的傳感器取得的監視對象動作的計測結果的計測結果圖標和用于設定顯示所述計測結果的區域的顯示設定區域顯示在相同的畫面上，受理針對所述計測結果圖標為了設定顯示所述計測結果的區域而對所述顯示設定區域的設定動作。在該動作狀態監視系統的控制方法中，僅通過用戶使顯示在畫面上的計測結果圖標移動至顯示設定區域，就會使用戶想要顯示于畫面上的計測結果例如圖表化并顯示在畫面上。也就是說，該動作狀態監視系統的控制方法能夠使可用性提高。

12、本公開所涉及的控制程序使計算機執行動作狀態監視系統中的控制處理，所述動作狀態監視系統基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視，其中，所述控制程序使計算機執行如下的處理，即：使表示能夠從佩戴在所述被檢者的身體的部位處的傳感器取得的監視對象動作的計測結果的計測結果圖標和用于設定顯示所述計測結果的區域的顯示設定區域顯示在相同的畫面上的處理；受理針對所述計測結果圖標為了設定顯示所述計測結果的區域而對所述顯示設定區域的設定動作的處理。在該控制程序中，僅通過用戶使顯示在畫面上的計測結果圖標移動至顯示設定區域，就會使用戶想要顯示于畫面上的計測結果例如圖表化并顯示在畫面上。也就是說，該控制程序能夠使可用性提高。

13、根據本公開，可以提供能夠使可用性提高的動作狀態監視系統、其控制方法以及控制程序。

14、本公開的上述和其他目的、特征和優點將從下文給出的詳細描述和附圖中得到更充分的理解。

技術特征：

1.一種動作狀態監視系統，其基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視，并具備：

2.如權利要求1所述的動作狀態監視系統，其中，

3.如權利要求2所述的動作狀態監視系統，其中，

4.如權利要求2所述的動作狀態監視系統，其中，

5.如權利要求4所述的動作狀態監視系統，其中，

6.如權利要求5所述的動作狀態監視系統，其中，

7.如權利要求1所述的動作狀態監視系統，其中，

8.如權利要求1所述的動作狀態監視系統，其中，

9.一種動作狀態監視系統的控制方法，其中，所述動作狀態監視系統基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視，在所述控制方法中，

10.一種控制程序產品，其使計算機執行動作狀態監視系統中的控制處理，所述動作狀態監視系統基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對所述被檢者的動作狀態進行監視，其中，

技術總結
本公開提供動作狀態監視系統、其控制方法以及控制程序產品。本公開所涉及的動作狀態監視系統基于分別佩戴在被檢者的身體的多個部位處的多個傳感器的檢測結果而對被檢者的動作狀態進行監視，并具備：顯示控制部，其使表示能夠從佩戴在被檢者的身體的部位處的傳感器取得的監視對象動作的計測結果的計測結果圖標和用于設定顯示計測結果的區域的顯示設定區域顯示在相同的畫面上；受理部，其受理針對計測結果圖標為了設定顯示計測結果的區域而對顯示設定區域的設定動作。

技術研發人員：小林誠,加藤禎章
受保護的技術使用者：豐田自動車株式會社
技術研發日：
技術公布日：2025/4/24
