本發明涉及觸控顯示屏領域，尤其涉及一種lcm觸控顯示屏。

背景技術：

1、現有的觸控顯示屏大都通過電容屏、電阻屏的方式實現，其成本比較高。

技術實現思路

1、本發明的目的是提供一種lcm觸控顯示屏，解決現有的觸控顯示屏生產成本高的問題。

2、本發明解決其技術問題所采用的技術方案是：一種lcm觸控顯示屏，包括下片玻璃和上片玻璃，下片玻璃為單面ito玻璃，上片玻璃為雙面ito玻璃，下片玻璃和上片玻璃貼合面設置有顯示電路，顯示電路包括一組控制顯示圖形及一組狀態顯示圖形，上片玻璃的上端面設置有一組觸控框形線路，上片玻璃一側設置有一組觸控引腳，各觸控框形線路分別對應一個觸控引腳，兩者之間設置有觸控導通走線；每個觸控框形線路覆蓋一個控制顯示圖形；觸控引腳連接有觸控芯片，顯示電路和觸控芯片相連。

3、進一步的，下片玻璃底面印刷有一組彩色圖形，每個彩色圖形對應并覆蓋一個狀態顯示圖形或一個控制顯示圖形；下片玻璃底面非彩色圖形區域均印刷成黑色區域。

4、進一步的，下片玻璃底面貼覆有一張彩顯膜，彩顯膜設置有一組彩色圖形，每個彩色圖形對應并覆蓋一個狀態顯示圖形或一個控制顯示圖形；彩顯膜非彩色圖形區域均為成黑色區域。

5、進一步的，還包括一條條形高溫膠帶，高溫膠帶覆蓋觸控引腳。

6、本發明的有益效果：上片玻璃采用雙面ito玻璃，并在上片玻璃的上端面設置觸控框線路用于對應控制顯示圖形，通過觸控芯片實現控制顯示圖形的定位，進而實現觸控功能，相對現有技術采用電容屏、電阻屏的方式實現觸控功能，能夠大大降低產品的成本，提高市場的競爭力。

7、2、通過下面玻璃底面印刷彩色圖形對應控制顯示圖形及狀態顯示圖形，并在其余部分印刷成黑色區域，實現彩顯功能，能夠進一步降低成本。

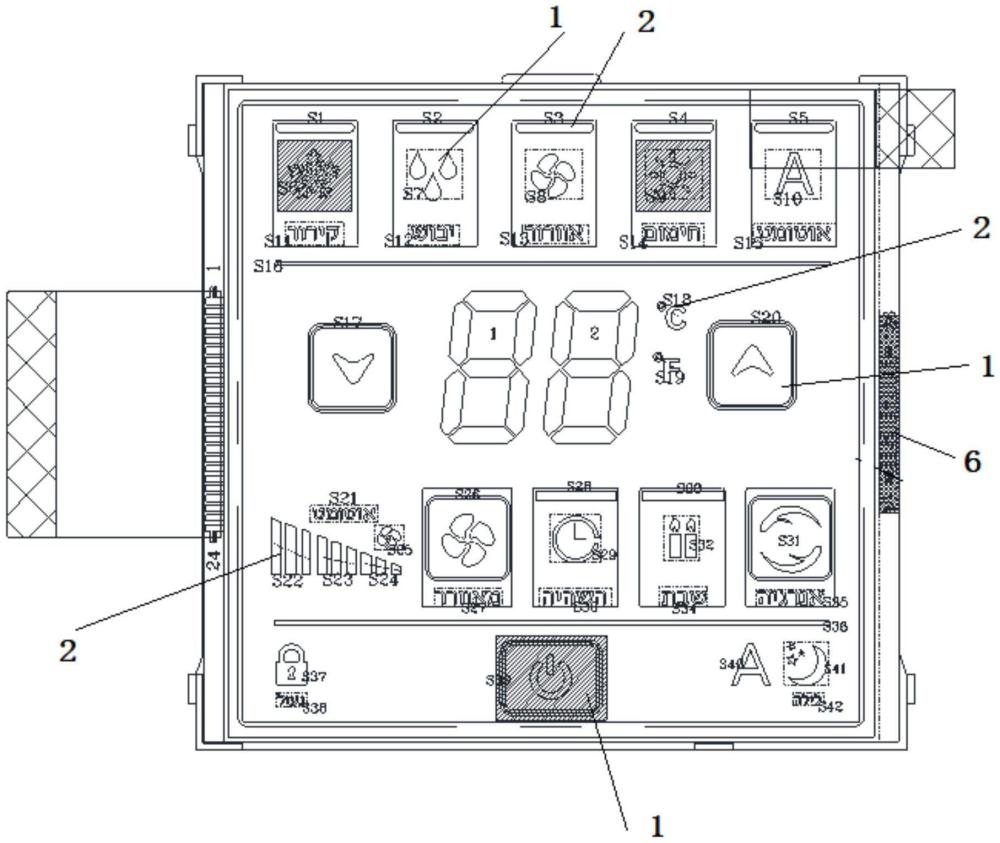

8、以下將結合附圖和實施例，對本發明進行較為詳細的說明。

技術特征：

1.一種lcm觸控顯示屏，包括下片玻璃和上片玻璃，其特征在于：下片玻璃為單面ito玻璃，上片玻璃為雙面ito玻璃，下片玻璃和上片玻璃貼合面設置有顯示電路，顯示電路包括一組控制顯示圖形及一組狀態顯示圖形，上片玻璃的上端面設置有一組觸控框形線路，上片玻璃一側設置有一組觸控引腳，各觸控框形線路分別對應一個觸控引腳，兩者之間設置有觸控導通走線；每個觸控框形線路覆蓋一個控制顯示圖形；觸控引腳連接有觸控芯片，顯示電路和觸控芯片相連。

2.根據權利要求1所述的lcm觸控顯示屏，其特征在于：下片玻璃底面印刷有一組彩色圖形，每個彩色圖形對應并覆蓋一個狀態顯示圖形或一個控制顯示圖形；下片玻璃底面非彩色圖形區域均印刷成黑色區域。

3.根據權利要求1或2所述的lcm觸控顯示屏，其特征在于：下片玻璃底面貼覆有一張彩顯膜，彩顯膜設置有一組彩色圖形，每個彩色圖形對應并覆蓋一個狀態顯示圖形或一個控制顯示圖形；彩顯膜非彩色圖形區域均為成黑色區域。

4.根據權利要求3所述的lcm觸控顯示屏，其特征在于：還包括一條條形高溫膠帶，高溫膠帶覆蓋觸控引腳。

技術總結
本發明涉及一種LCM觸控顯示屏，包括下片玻璃和上片玻璃，下片玻璃為單面ITO玻璃，上片玻璃為雙面ITO玻璃，下片玻璃和上片玻璃貼合面設置有顯示電路，顯示電路包括一組控制顯示圖形及一組狀態顯示圖形，上片玻璃的上端面設置有一組觸控框形線路，上片玻璃一側設置有一組觸控引腳，各觸控框形線路分別對應一個觸控引腳，兩者之間設置有觸控導通走線；每個觸控框形線路覆蓋一個控制顯示圖形；觸控引腳連接有觸控芯片，顯示電路和觸控芯片相連。本發明能夠有效解決現有的觸控顯示屏生產成本高的問題。

技術研發人員：方勇茂,何捷
受保護的技術使用者：安徽金視界光電科技有限公司
技術研發日：
技術公布日：2025/4/28
