本技術涉及光通信,特別是涉及一種激光器和硅光芯片的耦合裝置及通信設備。
背景技術:
1、隨著ai技術興起,硅光高速光模塊憑借低功耗和高帶寬的優勢,迅速在數據中心市場上搶占了更大的份額,這刺激著光模塊市場向著更高速方向發展,但是更高速光模塊代表著更多的光電元器件以及更緊湊的模塊內部空間,硅光芯片光路耦合工藝難度呈幾何倍增長。
2、硅光芯片技術是將電路芯片與光路傳輸功能集成在同一塊硅基芯片上的技術,因此硅光芯片不僅能實現電信號處理功能(例如信號放大器,數字信號處理器等),又能傳輸光路,實現光信號的濾波、分束、調制等功能。并且硅光芯片的高度集成化可以有效減小光模塊體積,能夠大大降低光模塊整體功耗并降低成本。不過相較于常規三五族半導體光電子材料,硅光芯片并不適合直接作為光源使用。硅波導尺寸為亞微米級,光場模斑小于1μm,與光纖中的模斑的8-10μm相差較大。二者間的模斑失配,會導致光纖與硅波導的直接耦合有很大的損耗。
3、目前現有技術中采用的方案主要有三種:第一種,在硅光芯片上外延生長三五族半導體光電子材料,然后再在三五族半導體光電子材料進行激光器加工工藝,制作光源。第二種,將三五族dfb芯片、透鏡、隔離器制作成一個光源組件,再將這個組件用膠水鍵合在硅光芯片上。第三種,將激光器芯片波導倒裝在硅波導上面,進行倏逝波耦合,將激光器芯片的光耦合到硅光芯片里面去。由于上述三種硅光耦合方案成本以及工藝要求極高,后續硅光耦合方案基于以上方案優化成下列兩種,一種是使用芯片-透鏡-光纖-硅光的耦合方式,通過將硅光芯片與光纖模斑對準,實現最終耦合。還有一種是通過雙透鏡將光路進行整形收束,再與硅光波導進行對準。
4、上述兩種優化方案在面對更高速率光模塊需求時存在一定的不足,為滿足高速光模塊空間緊湊化需求,硅光芯片通道間隔逐漸減小,透鏡耦合時會造成結構干涉,難以滿足耦合要求。此外,由于光纖與硅光波導模斑失配,芯片-透鏡-光纖-硅光的耦合方式耦合效率不高,難以滿足高速硅光芯片功率要求。
技術實現思路
1、本實用新型的第一方面的一個目的是提供一種激光器和硅光芯片的耦合裝置,解決現有技術中的因硅光芯片的通道間隔減小造成結構干涉的問題。
2、本實用新型的第一方面的另一個目的是解決現有技術中的模斑失配導致耦合效率不高的問題。
3、特別地,本實用新型提供一種激光器和硅光芯片的耦合裝置,包括:
4、多個激光器;
5、多組光傳輸裝置,每一組所述光傳輸裝置與所述激光器對應設置,以傳輸對應的所述激光器的光束;
6、硅光芯片,其內設置有多條光波導通道;和

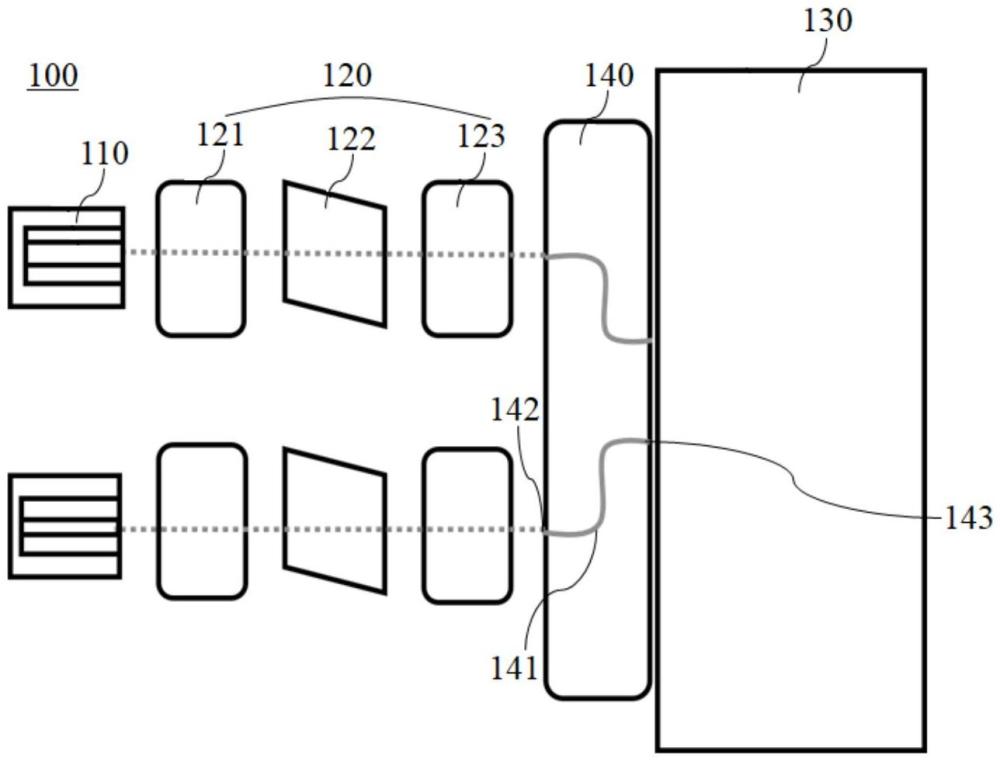

7、扇出裝置,其設置在多組所述光傳輸裝置和硅光芯片之間,以將從多組所述光傳輸裝置射出的光束扇出至所述硅光芯片的所述光波導通道處;所述扇出裝置內設置多條光傳輸通道,每條所述光傳輸通道對應傳輸從其中一組所述光傳輸裝置射出的光,每一所述光傳輸通道的入射口位置與對應的所述光傳輸裝置的位置匹配,所述光傳輸通道的出射口的位置與所述硅光芯片的對應的光波導通道的入口的位置匹配。
8、可選地,每組所述光傳輸裝置包括依次設置的第一透鏡、隔離器和第二透鏡,從其中一個所述激光器射出的激光依次經過對應的所述光傳輸裝置的所述第一透鏡、所述隔離器和所述第二透鏡后再進入到所述扇出裝置處;
9、每一所述光傳輸通道的所述入射口的位置位于對應的一組所述光傳輸裝置的所述第二透鏡的后方。
10、可選地,每一所述光傳輸通道的所述入射口位置與對應的所述光傳輸裝置的所述第二透鏡射出至所述扇出裝置的光束的位置對應。
11、可選地,所述光傳輸通道為弧形通道。
12、可選地,每一所述光傳輸通道的入射口的尺寸與入射至所述扇出裝置的對應的光束的尺寸匹配,所述光傳輸通道的出射口的尺寸與所述硅光芯片的對應的光波導通道的入口的尺寸匹配。
13、可選地,所述尺寸為模斑尺寸。
14、可選地,每一所述光傳輸通道的模斑尺寸從所述入射口到所述出射口是漸變的。
15、可選地,每一所述光傳輸通道的所述入射口的模斑尺寸大于出射口的模斑尺寸,所述光傳輸通道的模斑尺寸由所述入射口到所述出射口逐漸減小。
16、可選地,所述扇出裝置的材質選自玻璃或硅。
17、特別地,本實用新型還提供一種通信設備,包括上面所述的激光器和硅光芯片的耦合裝置。
18、本方案在光傳輸裝置和硅光芯片之間設置扇出裝置,該扇出裝置內設置多條光傳輸通道,每條光傳輸通道的入射口與光傳輸裝置的位置匹配,每條光傳輸裝置的出射口與硅光芯片的光波導通道的入口位置匹配,從而可以使得光傳輸裝置的尺寸和每個光傳輸裝置之間的間隙不受硅光芯片的光波導通道的限制,不會出現結構干涉,也不會限制硅光芯片的光波導通道之間的間隙的進一步縮窄,滿足耦合的需要的同時滿足硅光芯片的集成化和小型化。
19、此外,本方案由于扇出裝置的光傳輸通道的入射口可以與光傳輸裝置的位置匹配,則光傳輸裝置之間的距離以及尺寸都不受小型化的影響,可以采用公模部件,無需額外的定制結構,進而降低成本。
20、本方案每一光傳輸通道的入射口的尺寸與入射至扇出裝置的對應的光束的尺寸匹配,光傳輸通道的出射口的尺寸與硅光芯片的對應的光波導通道的入口的尺寸匹配,可以很好的解決光束從光傳輸裝置進入到扇出裝置,以及從扇出裝置進入到硅光芯片時光的模斑尺寸差異導致光斑失配的問題,從而提升整體耦合效率以及耦合容差,補償差損。
21、本方案的光傳輸通道從入射口到出射口之間的模斑尺寸設計成漸變的,盡可能的減小光在光傳輸通道內傳輸時的損失。
22、根據下文結合附圖對本實用新型具體實施例的詳細描述,本領域技術人員將會更加明了本實用新型的上述以及其他目的、優點和特征。
1.一種激光器和硅光芯片的耦合裝置,其特征在于,包括:
2.根據權利要求1所述的激光器和硅光芯片的耦合裝置,其特征在于,
3.根據權利要求2所述的激光器和硅光芯片的耦合裝置,其特征在于,
4.根據權利要求1所述的激光器和硅光芯片的耦合裝置,其特征在于,
5.根據權利要求1-4中任一項所述的激光器和硅光芯片的耦合裝置,其特征在于,
6.根據權利要求5所述的激光器和硅光芯片的耦合裝置,其特征在于,
7.根據權利要求6所述的激光器和硅光芯片的耦合裝置,其特征在于,
8.根據權利要求6所述的激光器和硅光芯片的耦合裝置,其特征在于,
9.根據權利要求1-4中任一項所述的激光器和硅光芯片的耦合裝置,其特征在于,
10.一種通信設備,其特征在于,包括權利要求1-9中任一項所述的激光器和硅光芯片的耦合裝置。
